200kW并网光伏项目技术方案

光伏工程专项方案范本参考一、项目概况随着人们对清洁能源的需求不断增加，光伏发电作为一种清洁、可再生的能源形式，受到了广泛关注和推广。

本项目计划在XX地区建设一座光伏发电场，以满足周边地区对绿色能源的需求，同时达到节能减排、环境保护的目的。

二、项目目标1. 建设一个可持续、高效、稳定的光伏发电场，实现充分发挥光伏能源的利用价值；2. 通过本项目，满足当地居民对绿色能源的需求，减少对传统能源的依赖，减少大气污染；3. 为当地经济发展提供就业岗位，加快新能源产业的推广和发展。

三、项目规划1. 地点选择：根据当地地形地貌情况，选择合适的地点进行建设，保证光照条件良好、无阻挡，并且易于输电。

2. 建设规模：根据当地用电需求和能源可利用条件，确定光伏发电场的建设规模，确保满足当地需求，并有剩余供给其他地方。

3. 光伏组件选型：选择高效、稳定、耐用的光伏组件，确保发电效率并降低后期维护成本。

4. 输电规划：设计合理输电方案，将光伏发电所得电力输送到附近的电网中，以便将电力分配给周边地区。

5. 环保治理措施：光伏发电场的建设必须符合环保要求，采取适当的防尘、防风等措施，保证在发电过程中最大限度地减少对环境的影响。

四、项目实施1. 土地征用：与当地政府协商，征用建设用地，并递交相关手续。

2. 工程设计：找到合适的设计团队，进行详细规划和设计，确保光伏发电场建设的效率和质量。

3. 材料采购：选择信誉好、质量可靠的供应商，采购光伏组件、输电设备等相关材料。

4. 建设施工：招标招标符合资格的建设公司，进行建设施工，确保按时按质完成建设任务。

5. 运行维护：建成后配备专业维护团队，确保发电场长期有效运行。

五、项目风险及对策1. 自然风险：光伏发电场的建设地处于XX地区，可能会受到暴风雨、台风等自然灾害的影响。

为此，需加强设施的抗风能力，定期进行风险评估和加固，及时作出相应的预防措施。

2. 技术风险：由于光伏技术更新快速，建设完成后可能出现技术滞后的问题。

200kW污水处理厂光伏投资收益分析（附政策）污水处理厂是一项重要的环境工程。

但是污水处理厂的耗能多，成本高，电耗成本是污水处理厂运行成本的主要构成部分，一般占总运行成本的30%～40%。

在节能减排、低碳环保的大环境下，污水处理厂+光伏电站的组合也成为当下最流行的组合。

优势1.污水处理厂耗电量大，同时又具有占地面积大、空间开阔的特点，在其上方建设光伏发电项目有着得天独厚的优势。

2.提高污水处理效率及水质：污水厂上架光伏，在水池上空安装光伏板，直射水池的太阳光被遮挡了。

光线弱了，抑制了原本经常要清理的绿藻生长。

3.污水处理厂白天工业电价较高，光伏发电系统恰好在白天运行，能抵消一部分电力费用，减少污水处理厂成本。

并且光伏发电为企业带来收入增量。

无论出租场地收入还是电费打折优惠，创造经济收入增量，效益良好。

4.光伏板还能遮挡雨雪、杂物，降低设备损耗。

在光伏板下荫凉环境中，员工工作起来也舒服多了。

5.实现了向节约型企业转型发展，生态效益和环保效益明显。

污水企业引入风、光、储、充一体，成为绿色零排放企业。

6.水务+光伏在实现土地及空间资源的二次开发利用的同时，将极大地改善城市面貌，提升城市品质。

政策随着我国城镇化进程加快，近年来，国家大力支持分布式光伏的发展尤其是“光伏+污水厂”的模式。

浙江省能源局正式印发了全国首个针对整县推进分布式光伏开发试点工作的省级实施工作导则。

其中，文件明确，对现有污水厂和自来水厂的光伏安装比例要求90%以上，成为分布式光伏开发重点工作之一。

2020年4月，国家5部委出台文件鼓励污水处理企业综合利用场地空间，采用“自发自用、余量上网”模式建设光伏发电项目。

据住建部统计数据，全国累计建成城市污水处理厂5000多座(不含乡镇污水处理厂和工业)，污水处理能力达2.1亿立方米/日。

据业内专业人士测算，按每个污水厂平均可建设5MW光伏容量预估，目前我国污水厂可建设光伏电站的规模将超25GW，潜在市场广阔。

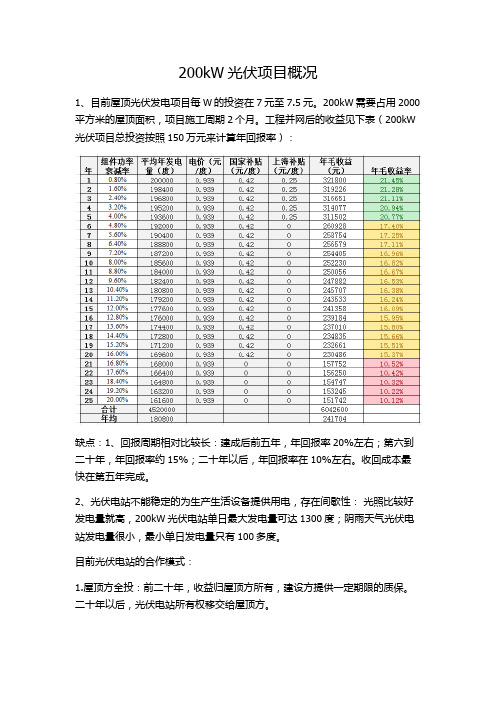

200kW光伏项目概况
1、目前屋顶光伏发电项目每W的投资在7元至7.5元。

200kW需要占用2000平方米的屋顶面积，项目施工周期2个月。

工程并网后的收益见下表（200kW 光伏项目总投资按照150万元来计算年回报率）：
缺点：1、回报周期相对比较长：建成后前五年，年回报率20%左右；第六到二十年，年回报率约15%；二十年以后，年回报率在10%左右。

收回成本最快在第五年完成。

2、光伏电站不能稳定的为生产生活设备提供用电，存在间歇性：光照比较好发电量就高，200kW光伏电站单日最大发电量可达1300度；阴雨天气光伏电站发电量很小，最小单日发电量只有100多度。

目前光伏电站的合作模式：
1.屋顶方全投：前二十年，收益归屋顶方所有，建设方提供一定期限的质保。

二十年以后，光伏电站所有权移交给屋顶方。

2.建设方全投：前二十年，屋顶方按照电费打折形式使用光伏电，其余收益归建设方所有。

二十年以后，光伏电站所有权移交给屋顶方。

3.双方共同投资：前二十年，双方按照约定进行收益分配；二十年以后，光伏电站所有权移交给屋顶方。

光伏电站技术方案1.系统概况1.1项目背景及意义系统由室外太阳电池组件阵列系统、室外太阳能电池组件汇流系统、室内控制储能系统、逆变配电装置与布线系统、室内光伏发电综合测试系统组成。

用于研究不同材料电池组件的光伏阵列，采取跟踪模式和固定模式时发电的情况，以及5种相同功率不同方式的太阳能电发电的对比。

本系统建成后可以作为学校光伏科研方向的重点实验室，为学校学科建设、科技创新、人才培养发挥重要作用。

1.2光伏发电系统的要求系统是一个教学实习兼科研项目，根据要求设计一个5kWp的小型光伏电站系统，包含3kWp的并网光伏系统，2kWp的离网光伏系统，共计平均每天发电约9.5kWh,可供一个1kW的负载工作9小时左右。

2.项目概况2.1光伏系统方案的确定根据现场资源和环境条件，系统设计采用独立型离网光伏系统和离散型并网光伏系统方案。

太阳能光伏并网发电系统主要组成如下：（1）太阳能电池组件及其专用固定支架；（2）光伏阵列汇流箱；（3）光伏并网逆变器；（4）系统的通讯监控装置；（5）系统的防雷及接地装置；（6）土建、配电房等基础设施；（7）系统的连接电缆及防护材料；太阳能光伏离网发电系统主要组成如下：（1）太阳能电池组件及其双轴跟踪逐日支架；（2）光伏阵列汇流箱；（3）光伏控制器；（4）光伏离网逆变器；（5）系统的通讯监控装置；（6）系统的防雷及接地装置；（7）土建、配电房等基础设施；（8）系统的连接电缆及防护材料；3.设计方案3.1方案介绍将系统分成并网和离网两个部份。

并网和离网系统中用到的太阳能电池组件有3种，一是175Wp单晶硅太阳能电池板，其工作电压为35.9V,开路电压为43.6V，经过计算，6块此类电池板串联，构成1个1KW的光伏阵列。

二是175Wp多晶硅太阳能电池板，其工作电压为33.7V,开路电压为42.5V, 经过计算，6块此类电池板串联，构成1个1KW的光伏阵列。

三是100Wp薄膜太阳能电池板，其工作电压为102V,开路电压为135V, 经过计算，10块此类电池板串并联，构成1个1KW的光伏阵列。

分布式光伏发电并网设计技术方案一、光伏发电系统设计1.本光伏并网发电项目推荐采用分块发电、集中并网方案，最终实现将整个光伏并网发电系统接入高压交流电网进行并网发电。

2.每个光伏并网发电单元的电池组件采用串并联的方式组成多个光伏电池阵列，光伏电池阵列所发的直流电能输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.27KV、最终升压至10KV配电装置。

3.光伏发电系统原理构成系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、270V的交流电，经交流配电箱与用户侧并网，向负载供电，或者经过升压变电，接入电网。

本项目并网接入系统方案采用10KV高压并网。

图3-1 光伏电站系统原理示意图本工程光伏发电系统主要由光伏电池板（组件）、逆变器及并网系统（配电升压系统）三大部分组成。

二、电站直流逆变系统设计1.为了更好地防雷和方便维护，可先将太阳电池子阵列单元通过直流防雷配电汇流箱后，再接入配电房的直流配电柜。

光伏电站各区域的配置如表3-3所示：表3-5各区设备配置表2.系统电气接线图图光伏电站1MWp单元电气构成图3.电缆敷设方案1）电缆敷设：（1）电池组串与汇流箱的连接电缆，垂直方向沿电池组件安装支架敷设，水平方向大棚预留通道电缆沟敷设至就近配电室内。

（2）除火灾排烟风机、消防水泵等消防设施所需电缆采用耐火电缆外，其余均采用阻燃、凯装电缆。

2）电缆防火及阻燃措施：（1）在电缆主要通道上设置防火延燃分隔措施，设置耐火隔板、阻火包等。

（2）墙洞、盘柜箱底部开孔处、电缆管两端、电缆沟进入建筑物入口处等采用防火封堵。

（3）电缆防紫外线照射措施：本工程所有室外电缆敷设，将沿光伏电池板下、埋管、电缆槽盒或沿电缆勾敷设，以避免太阳直射，提高电缆使用寿命。

三、防雷接地设计1.直击雷防护（1）光伏电池方阵区域直击雷防护：根据项目场地的地形特征和地质特点，在光伏阵列区域不单独设置避雷针，仅在光伏发电组件支架顶部安装短小的避雷针进行直击雷防护。

第1篇一、项目概述1. 项目名称：None并网发电项目2. 项目地点：[具体地址]3. 项目规模：[具体装机容量，如：10kWp]4. 项目类型：分布式光伏发电系统二、技术方案1. 光伏组件（1）品牌：[具体品牌]（2）型号：[具体型号]（3）功率：[具体功率，如：260Wp]（4）数量：[具体数量，如：40块]（5）技术参数：单晶硅，转换效率≥16% 2. 逆变器（1）品牌：[具体品牌]（2）型号：[具体型号]（3）功率：[具体功率，如：10kW]（4）技术参数：纯弦式，效率≥98%3. 线缆及支架（1）线缆：[具体型号及规格]（2）支架：[具体型号及规格]4. 控制系统（1）品牌：[具体品牌]（2）型号：[具体型号]（3）功能：监测、控制、保护、通信等5. 并网设备（1）并网箱：[具体型号及规格]（2）断路器：[具体型号及规格]（3）电能表：[具体型号及规格]三、安装工程1. 施工准备（1）设计图纸：根据项目规模和场地情况，绘制光伏发电系统安装图纸。

（2）设备采购：根据设计图纸，采购光伏组件、逆变器、线缆、支架、控制系统、并网设备等。

（3）施工队伍：组建专业施工队伍，进行现场施工。

2. 施工流程（1）基础施工：根据设计图纸，进行支架基础施工，确保支架稳固。

（2）支架安装：将支架安装在基础之上，确保支架水平、垂直度。

（3）光伏组件安装：将光伏组件安装在支架上，确保组件安装牢固、美观。

（4）逆变器安装：将逆变器安装在逆变器支架上，确保逆变器与光伏组件连接正确。

（5）线缆连接：将线缆连接光伏组件、逆变器、并网箱等设备，确保连接牢固、无短路。

（6）控制系统安装：将控制系统安装在控制柜内，确保控制系统与逆变器、并网箱等设备连接正确。

（7）并网设备安装：将并网箱、断路器、电能表等设备安装在并网箱内，确保设备安装牢固、符合规范。

（8）调试与验收：完成所有设备安装后，进行系统调试和验收，确保系统运行正常。

四、并网及运行维护1. 并网申请：向当地电力公司提交并网申请，办理相关手续。
