光伏发电工程设计方案书一、项目概述1.1 项目名称：XXXX光伏发电工程项目1.2 项目地点：XXXX地区1.3 项目规模：XXXX千瓦（kW）1.4 项目类型：分布式光伏发电系统二、工程目标2.1 设计寿命：25年2.2 系统效率：≥80%2.3 发电量：年发电量≥XXXX千瓦时（kWh）2.4 系统可靠性：系统故障率≤1%三、设计依据3.1 国家及地方光伏发电政策和技术标准3.2 项目所在地气候条件和太阳能资源3.3 项目用地条件及周围环境3.4 设备供应商的技术资料四、系统设计4.1 光伏组件4.1.1 类型：多晶硅太阳能电池组件4.1.2 规格：XXXX瓦（W）4.1.3 数量：XXXX块4.2 支架系统4.2.1 类型：固定式支架4.2.2 材料：铝合金4.2.3 设计寿命：25年4.3 逆变器4.3.1 类型：组串式逆变器4.3.2 规格：XXXX千瓦（kW）4.3.3 数量：XXXX台4.4 电气设备4.4.1 类型：开关设备、保护设备、电缆等4.4.2 设计标准：符合国家及地方电力行业标准4.5 监控系统4.5.1 类型：光伏发电监控系统4.5.2 功能：实时监测系统运行状态、发电量、环境参数等五、工程实施及进度安排5.1 施工准备：主要包括设备采购、施工图纸编制、施工队伍培训等5.2 施工阶段：主要包括基础施工、支架安装、光伏组件安装、电气设备安装、监控系统安装等5.3 验收阶段：主要包括设备调试、系统性能测试、工程验收等5.4 施工周期：预计XX个月六、投资估算6.1 设备购置费用：XXXX万元6.2 施工安装费用：XXXX万元6.3 土地租赁费用：XXXX万元6.4 其它费用：XXXX万元6.5 总投资：XXXX万元七、经济效益分析7.1 发电收益：预计年发电量≥XXXX千瓦时，按照当地电价计算，年收益≥XXXX 万元7.2 节省能源：每年可减少XXXX吨标准煤的消耗，减少XXXX吨二氧化碳排放7.3 投资回收期：预计XX年7.4 经济效益评价：本项目具有良好的经济效益和社会效益八、风险分析及应对措施8.1 政策风险：关注国家及地方光伏政策变化，及时调整项目方案8.2 技术风险：选择成熟可靠的技术和设备，加强技术培训和售后服务8.3 财务风险：合理估算项目投资，优化融资渠道，控制成本支出8.4 施工风险：加强施工现场管理，确保施工安全、质量和服务九、结论本项目采用分布式光伏发电系统，具有良好的经济效益、社会效益和环境效益。
分布式光伏发电系统设计方案随着能源环保意识的提高和光伏技术的不断发展，分布式光伏发电系统成为当今的热点话题。
本文将介绍一种分布式光伏发电系统的设计方案。
一、项目概述分布式光伏发电系统是指将光伏电池板分布在城市中的各个建筑物上，通过光伏组件将太阳能转换为电能，供给周围的建筑物使用，并将多余的电能通过电网逆向供给电网。
该系统能够有效利用建筑物的空间，减少能源浪费，降低能源消耗。
二、系统设计1.光伏组件选择选择高效率的光伏组件是一个关键步骤。
可以选择单晶硅、多晶硅、PERC等高效的光伏组件，并根据实际情况确定组件的类型和功率。
2.安装设计根据建筑物的结构和朝向进行安装设计。
首先，在建筑物的南面和屋顶上安装光伏组件，以最大限度地利用太阳能。
同时，还可以考虑在遮挡影响较小的其他方位上进行安装，以增加发电量。
3.逆变器选择逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
根据系统的容量和实际需求选择逆变器的类型和功率。
同时需要考虑逆变器的质量和可维护性。
4.电网连接将发电系统与电网连接是实现分布式光伏发电的重要一环。
需要选择合适的电网连接设备，并确保系统与电网的安全连接，防止逆变器损坏或电网过载。
5.电能管理系统为了实现对光伏发电系统的监控和管理，需要设计电能管理系统。
该系统可以实时监测光伏发电系统的发电情况、功率输出以及电网连接状况等。
并通过网络传输数据，实现对系统的远程监控和控制。
三、经济效益分析1.发电收益2.节约能源成本通过光伏发电系统自发电，可以减少购买电能的成本，节约能源支出。
3.政府补贴政策根据国家和地方的政策，分布式光伏发电系统可能享受相关的补贴政策，进一步提高项目的经济效益。
四、环境效益分析1.减少二氧化碳排放通过分布式光伏发电系统的建设，可以减少使用传统能源带来的温室气体排放，减少对环境的影响。
2.节约资源3.增加清洁能源比例五、总结通过以上的设计方案，可以实现分布式光伏发电系统的建设，促进可再生能源的利用，减少对传统能源的依赖，同时也提高了电力供给的可靠性和可持续性。
光伏发电设计方案随着能源问题的不断加剧，利用清洁能源已经成为人类面临的重要课题之一。
在众多清洁能源中，太阳能光伏发电作为一项无污染、可再生的清洁能源，具有广阔的应用前景。
本文介绍光伏发电的设计方案。
一、光伏发电原理光伏发电利用光电效应转换光能为电能的技术。
太阳辐射中的光子被光伏电池板上的半导体材料所吸收后，其内部的电子就被激发出来，从而形成电流。
经过电池板的电流通过电子元件逐级转化，达到被发电站接收、处理和输送的标准电压和电流。
光伏发电不需要燃烧能源，不产生二氧化碳等污染物，因此被称为清洁能源。
二、光伏发电的设计方案1.光伏电池板的选取光伏电池板是光伏发电的核心组成部分，它的性能和选取决定了光伏发电的效率。
目前市场上有多种类型的光伏电池板，常见的有单晶硅、多晶硅、薄膜太阳能电池、染料敏化太阳能电池等。
单晶硅电池板具有高效转换率和较长的使用寿命，但价格较高；多晶硅电池板的价格相对便宜，但转换率较低。
薄膜太阳能电池和染料敏化太阳能电池价格较低，但其转换率和使用寿命相对较短。
在选取光伏电池板时，除了考虑价格因素，还需根据具体项目的需求和使用环境来进行选择。
2.倾角和朝向的确定光伏电池板的倾角和朝向也是影响光伏发电效率的重要因素。
一般来说，夏季倾角偏小，冬季倾角偏大。
在北半球，光伏电池板朝向应朝南。
然而，由于实际光照和地理位置的不同，具体的倾角和朝向也需要根据当地的光伏发电资源来进行调整。
3.光伏电池板的防护光伏电池板的长期使用需要防晒、防雨、防风、防盗，也需要注意防止儿童损害。
在施工过程中，应该注意绞盘的使用和悬挂装置的稳固，以免发生意外。
4.并网和储存系统的设计光伏发电需要与电网进行并网，在并网过程中需要严格遵循电力行业的相关标准和规定。
并网后的光伏发电也需要考虑储能和储电的问题，以便在需求高峰时供电。
5.光伏发电系统的监测和维护对于光伏发电系统的监测和维护，一方面可以利用线路上的监测呈现和报警信息，另一方面需要定期检测和维护运行情况，及时排除故障，保证其可靠性和安全性。

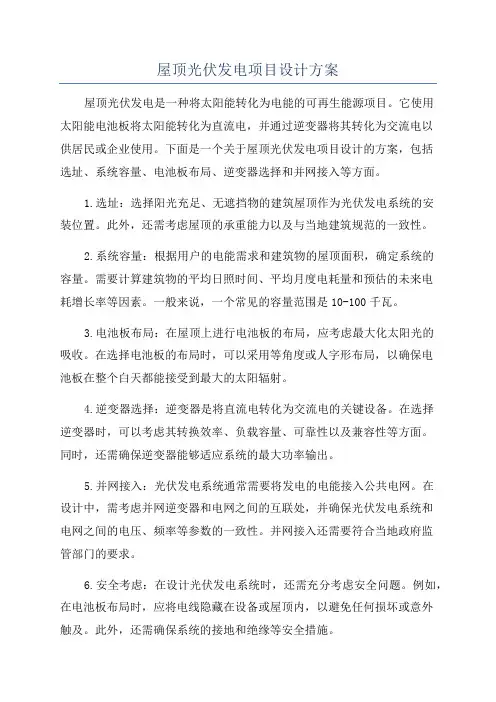

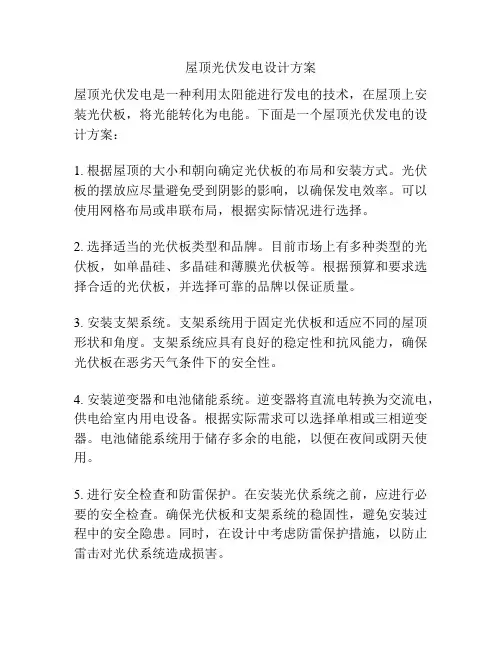

屋顶光伏发电项目设计方案屋顶光伏发电是一种将太阳能转化为电能的可再生能源项目。
它使用太阳能电池板将太阳能转化为直流电，并通过逆变器将其转化为交流电以供居民或企业使用。
下面是一个关于屋顶光伏发电项目设计的方案，包括选址、系统容量、电池板布局、逆变器选择和并网接入等方面。
1.选址：选择阳光充足、无遮挡物的建筑屋顶作为光伏发电系统的安装位置。
此外，还需考虑屋顶的承重能力以及与当地建筑规范的一致性。
2.系统容量：根据用户的电能需求和建筑物的屋顶面积，确定系统的容量。
需要计算建筑物的平均日照时间、平均月度电耗量和预估的未来电耗增长率等因素。
一般来说，一个常见的容量范围是10-100千瓦。
3.电池板布局：在屋顶上进行电池板的布局，应考虑最大化太阳光的吸收。
在选择电池板的布局时，可以采用等角度或人字形布局，以确保电池板在整个白天都能接受到最大的太阳辐射。
4.逆变器选择：逆变器是将直流电转化为交流电的关键设备。
在选择逆变器时，可以考虑其转换效率、负载容量、可靠性以及兼容性等方面。
同时，还需确保逆变器能够适应系统的最大功率输出。
5.并网接入：光伏发电系统通常需要将发电的电能接入公共电网。
在设计中，需考虑并网逆变器和电网之间的互联处，并确保光伏发电系统和电网之间的电压、频率等参数的一致性。
并网接入还需要符合当地政府监管部门的要求。
6.安全考虑：在设计光伏发电系统时，还需充分考虑安全问题。
例如，在电池板布局时，应将电线隐藏在设备或屋顶内，以避免任何损坏或意外触及。
此外，还需确保系统的接地和绝缘等安全措施。
7.维护和运营：设计方案还应考虑系统的维护和运营。
光伏发电系统需要定期检查和维护，以确保其正常运行。
此外，在设计过程中，还可以考虑可追踪设备性能、实时监测和故障诊断等智能化管理系统。
总之，屋顶光伏发电项目的设计方案应综合考虑选址、系统容量、电池板布局、逆变器选择和并网接入等多个方面的因素。
通过科学合理的设计，可以最大程度地利用太阳能资源，为建筑物提供可靠、环保的电能供应。
屋顶光伏发电项目设计方案一、项目背景光伏发电是利用太阳能将光能转换为电能的一种清洁能源发电方式。
屋顶光伏发电项目是指在建筑物屋顶安装光伏组件，通过光伏发电系统将太阳能转化为电能。
屋顶光伏发电项目具有节省能源、减少碳排放、降低用电成本等优势，已经成为建筑领域中的重要发展方向。
二、项目目标1.实现电力的自给自足：通过屋顶光伏发电系统，满足建筑物内部的电力需求，实现电力的自给自足，减少对传统能源的依赖。
2.减少能源消耗：通过光伏发电系统，将太阳能转化为电能，并应用于建筑内的照明、空调、动力等用电设备，减少传统能源的消耗。
3.降低碳排放：光伏发电是一种清洁能源发电方式，不产生二氧化碳等有害气体，通过屋顶光伏发电项目可以实现碳排放的降低。
三、项目内容1.光伏组件安装：选择适合建筑物屋顶的光伏组件，进行安装。
要根据建筑的朝向、倾角等因素进行合理布置，最大程度上接收太阳辐射能。
2.逆变器安装：安装逆变器将直流发电转化为交流电，以供建筑内部电力设备使用。
3.电网连接：将光伏发电系统与当地电网连接，与电网形成互补供电关系。
当太阳能不足时，可以从电网获取电力；当光伏发电过剩时，可以将多余的电力注入电网。
4.电力储存系统：建立电力储存系统，将光伏发电系统产生的电能储存起来，以备不时之需。
可以选择储能电池、超级电容等电力储存设备。
5.监控系统：安装光伏发电系统监控系统，对系统的发电量、发电效率、故障状态等进行监控，及时发现并解决问题。
6.安全保护措施：为光伏发电系统设置安全保护措施，防止雷击、过压、过流等故障对系统造成损害。
四、项目优势1.节约能源成本：利用太阳能免费发电，减少对电力公司的依赖，降低用电成本。
2.环保减排：光伏发电是一种清洁能源发电方式，不产生污染物和二氧化碳等有害气体，有助于减少环境污染。
3.增加建筑效益：屋顶光伏发电系统可以为建筑物提供额外收益，通过电网与电力公司的互动，产生电费的补贴和销售收入。
4.投资回收周期短：屋顶光伏发电系统具有可再生能源的特点，投资回收周期一般较短，可以在较短时间内实现回本。
光伏发电设计方案光伏发电设计方案，也被称为太阳能发电系统设计方案，是指为了利用太阳能发电而制定的系统设计方案。
它包括了组件选择、安装位置、接线方式等因素，旨在最大程度地利用太阳能资源，提高发电效率并降低成本。
在设计光伏发电系统时，首先需要确定系统的规模和发电容量。
这取决于需求、预算以及可用的空间。
接下来，选取适合的太阳能电池板是至关重要的。
有多种类型的太阳能电池板可供选择，如单晶硅、多晶硅和薄膜电池板。
每种类型的电池板具有不同的性能特点和价格。
接下来，在选择电池板的基础上，需确定它们在安装位置上的布局。
最常见的布局方式是平行布置，即将电池板连成一个电池组，并使其面向太阳。
这样可以确保太阳能充分照射到电池板上，最大程度地提高发电效率。
同时，还需要考虑电池板的安装位置。
优选的安装位置是朝南的屋顶或空地，以最大程度地接收太阳辐射。
在安装过程中，还需确保电池板之间有足够的间距，以避免彼此之间的阴影遮挡，影响整个系统的发电效率。
除了电池板的选择和安装位置，还需要考虑逆变器、电池储能系统以及电网连接等其他关键因素。
逆变器是光伏系统中一个重要的组件，它将直流电转换为交流电，以供家庭或企业使用。
电池储能系统可以帮助在夜间或低辐射时段继续供电，提高系统的可靠性。
最后，还必须考虑光伏系统的维护和监测。
定期检查和清理太阳能电池板，以确保其表面干净，最大限度地吸收太阳光，是确保系统正常运行的关键。
同时，使用监控系统可以实时监测发电量和系统运行状况，及时发现并解决潜在问题。
总的来说，光伏发电设计方案需要综合考虑多种因素，包括系统规模、电池板的选择和布局、逆变器和电池储能系统的选用，以及系统的维护和监测等。
通过合理的设计，光伏发电系统可以高效利用太阳能资源，为家庭和企业提供可持续、清洁的能源解决方案。
光伏发电系统设计方案I. 引言光伏发电系统利用太阳能将光能转化为电能，是一种清洁、可再生能源的利用方式。
本文将提供一个光伏发电系统的设计方案，包括组件选型、系统布置、电池储能以及系统控制等方面的内容。
II. 组件选型1. 光伏组件光伏组件是光伏发电系统的核心部件，其质量和性能直接影响系统的发电效率。
在选型时需考虑组件的功率、转换效率、耐久性和质保期等因素，以确保系统长期稳定运行。
同时，要根据实际可利用光照资源和发电需求，确定合适的组件数量和配置方式。
2. 逆变器逆变器是光伏发电系统将直流电转换为交流电的装置。
在选型时需考虑逆变器的功率和效率，以及其对系统安全和稳定运行的保护功能。
合适的逆变器应能适应组件功率范围，并具备过载保护、过压保护和短路保护等功能。
III. 系统布置1. 组件安装光伏组件的布置方式应充分利用可用的安装场地，并考虑组件的角度和朝向，以最大程度吸收太阳光。
在实际安装过程中，应注意组件间的间距和阴影问题，确保各组件之间不会互相影响发电效率。
2. 电缆布线电缆布线要合理规划，减少功率损耗和安全隐患。
应根据实际需求选择合适的电缆规格和截面积，以确保电能的传输效率和安全性。
此外，应注意电缆与其他设备的距离和防护措施，以防止损坏和意外事故的发生。
IV. 电池储能系统1. 动力电池在光伏发电系统中引入电池储能可以解决不可控因素和负荷需求不匹配的问题。
对于大型光伏电站，可使用锂离子电池等动力电池进行储能。
电池的容量应根据实际负荷需求和光伏发电效率选择，并配备相应的充电和放电控制系统。
2. 储能控制系统光伏发电系统需要一个储能控制系统来监控和控制电池的充电和放电过程。
储能控制系统应具备多种保护功能，如过充保护、过放保护和温度保护等，以确保电池的安全性和寿命。
V. 系统控制1. 监测与调度系统光伏发电系统应有监测与调度系统，用于实时监测和管理系统的性能和运行状态。
该系统可包括数据采集、数据传输和远程控制等功能，以实现对系统的远程监测和优化调整。

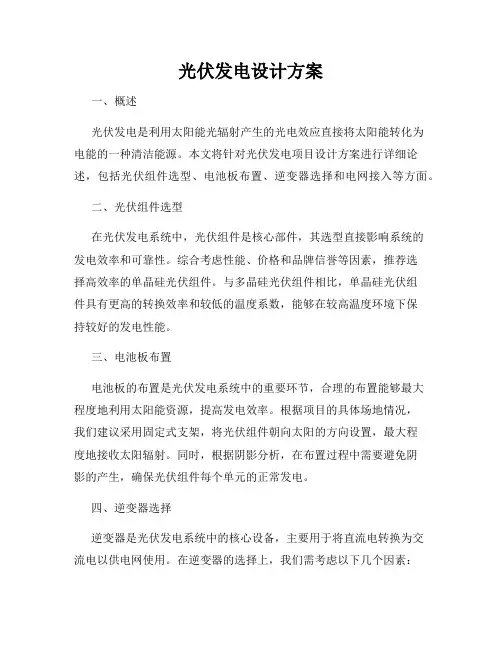

光伏发电设计方案一、概述光伏发电是利用太阳能光辐射产生的光电效应直接将太阳能转化为电能的一种清洁能源。
本文将针对光伏发电项目设计方案进行详细论述，包括光伏组件选型、电池板布置、逆变器选择和电网接入等方面。
二、光伏组件选型在光伏发电系统中，光伏组件是核心部件，其选型直接影响系统的发电效率和可靠性。
综合考虑性能、价格和品牌信誉等因素，推荐选择高效率的单晶硅光伏组件。
与多晶硅光伏组件相比，单晶硅光伏组件具有更高的转换效率和较低的温度系数，能够在较高温度环境下保持较好的发电性能。
三、电池板布置电池板的布置是光伏发电系统中的重要环节，合理的布置能够最大程度地利用太阳能资源，提高发电效率。
根据项目的具体场地情况，我们建议采用固定式支架，将光伏组件朝向太阳的方向设置，最大程度地接收太阳辐射。
同时，根据阴影分析，在布置过程中需要避免阴影的产生，确保光伏组件每个单元的正常发电。
四、逆变器选择逆变器是光伏发电系统中的核心设备，主要用于将直流电转换为交流电以供电网使用。
在逆变器的选择上，我们需考虑以下几个因素：容量、效率、负载适应能力和可靠性。
通常情况下，建议选择具有较高转换效率和较好负载适应能力的逆变器，以最大程度地提高发电效率并满足负载需求。
五、电网接入光伏发电系统需要与电网进行有效的接入，实现两者之间的能量互补。
为了确保安全可靠地接入电网，我们需要在设计方案中考虑以下几个环节：1. 电网规划：根据当地的电力规划和电网需求，合理选择接入方式，包括并网和离网两种模式。
2. 逆变器配置：选择符合电网规范要求的逆变器，并按照相关标准进行配置和调试，确保逆变器在并网状态下能够稳定运行。
3. 电网保护：安装合适的电网保护装置，防止光伏发电系统对电网产生不利影响，同时保障系统和电网的安全运行。
4. 波动控制：在光伏发电系统设计中考虑电网波动控制策略，确保系统输出功率的平稳性和稳定性，避免对电网造成过大的波动。
六、总结本文主要针对光伏发电设计方案进行了详细的论述，包括光伏组件选型、电池板布置、逆变器选择和电网接入等方面。
光伏发电项目初步方案设计光伏发电是指利用太阳能将光能转化为电能的一种发电方式。
光伏发电项目是指利用光伏发电技术建设的一套发电系统，其中包括太阳能电池组件、逆变器、电缆等设备。
本文将对光伏发电项目进行初步方案设计。
一、项目背景：随着能源需求的增长和环境保护的要求，利用可再生能源发电已成为发展的趋势。
而太阳能光伏发电作为一种可再生能源发电方式，具有无污染、安全可靠等优点，被广泛应用于全球各地。
二、项目目标：1.建设一套稳定可靠、高效节能的光伏发电系统，满足电力需求。
2.减少对传统化石能源的依赖，降低能源成本。
3.减少温室气体排放，促进环境保护和可持续发展。
三、项目规模：根据电力需求及现有条件，初步确定光伏发电项目规模为100KW。
四、项目布局：1.阳光照射度分析：通过性能考虑，选取具有良好采集效果的地点进行光伏板布置。
2.光伏板安装：选择适合地形、具有良好日照条件的区域进行光伏板安装，以提高光伏电池板能量的利用率。
3.电池板支架：选用抗腐蚀、耐风压强度高的材料制作电池板支架，确保电池板稳固可靠。
4.逆变器安装：逆变器是将光伏模块的直流电转换为交流电的关键设备，应考虑选取符合容量要求、效率高的逆变器进行安装。
5.电缆布线：采用合理的电缆布线方案，降低电能损耗。
6.电网连接：将需要的电能通过电缆与电网连接，实现与电网的交互兑换。
五、项目投资估算：1.光伏电池组件及支架的采购费用；2.逆变器及其他辅助设备的采购费用；3.电缆及其他线路设备的采购费用；4.工程及施工费用；5.运行及维护费用。
六、项目效益：1.可靠发电，提供稳定的电力供应；2.降低能源成本，减轻企业负担；3.减少温室气体排放，促进环境保护；4.可以作为企业形象宣传，提高企业社会责任感。
七、项目风险及对策：1.天气因素：天气不好会影响光伏发电系统的效能，应做好预警并加强系统维护。
2.设备故障：定期对设备进行检修和维护，确保系统的安全运行。
3.政策风险：应密切关注国家政策，及时适应政策变化。

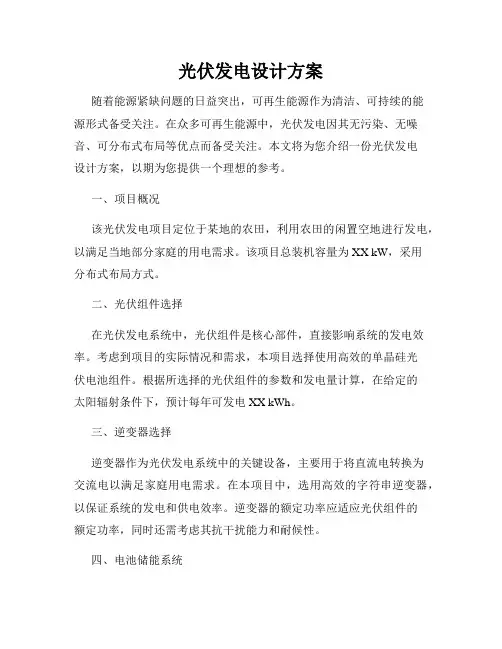

光伏发电设计方案随着能源紧缺问题的日益突出，可再生能源作为清洁、可持续的能源形式备受关注。
在众多可再生能源中，光伏发电因其无污染、无噪音、可分布式布局等优点而备受关注。
本文将为您介绍一份光伏发电设计方案，以期为您提供一个理想的参考。
一、项目概况该光伏发电项目定位于某地的农田，利用农田的闲置空地进行发电，以满足当地部分家庭的用电需求。
该项目总装机容量为XX kW，采用分布式布局方式。
二、光伏组件选择在光伏发电系统中，光伏组件是核心部件，直接影响系统的发电效率。
考虑到项目的实际情况和需求，本项目选择使用高效的单晶硅光伏电池组件。
根据所选择的光伏组件的参数和发电量计算，在给定的太阳辐射条件下，预计每年可发电XX kWh。
三、逆变器选择逆变器作为光伏发电系统中的关键设备，主要用于将直流电转换为交流电以满足家庭用电需求。
在本项目中，选用高效的字符串逆变器，以保证系统的发电和供电效率。
逆变器的额定功率应适应光伏组件的额定功率，同时还需考虑其抗干扰能力和耐候性。
四、电池储能系统电池储能系统可作为备用电源，以应对断电等突发情况。
针对本项目，选用锂电池储能系统，其具有高能量密度、长寿命和快速充放电等优势。
在选择电池时，需考虑储能系统的容量和周期寿命，以及充电和放电的效率等因素。
五、电网连接光伏发电系统与电网连接，可实现电网供电和余电上网的功能。
在连接光伏发电系统与电网时，首先确保系统符合国家的接入标准和要求。
同时，安装过程中还需要考虑系统的过电压和反向电流保护，以保证系统的安全运行和电网的稳定性。
六、系统监测与运维为保证光伏发电系统的正常运行，需要进行系统的监测与运维。
在监测方面，可以使用专业的光伏监测系统，通过对电量、温度等参数的实时监测，及时发现故障并进行排除。
在运维方面，需要定期对系统进行巡检和维护，并保证设备的正常运行和寿命。
七、经济效益分析光伏发电作为一种清洁能源形式，具有广阔的市场前景和良好的经济效益。
1概述1.1设计依据1.1.2设计围本工程光伏并网发电系统，一期工程规模10MW，本工程设计围为（1）新建110KV升压站一座（2）相关电器计算分析，提出有关电器设备参数要求（3）相关系统继电保护、通信及调度自动化设计2.电力系统概述3..1.电气主接线本期工程建设容量为20MWp，本期光伏电站接入110KV系统，光伏电站设110KV、35KV集电线路回，经一台升压变电站接入电站110KV变电站，SVG 容量为10Mvar3.1.3.1 110KV升压站主接线设计本期110KV升压站设计采用1台20MWa/110KV升压变压器，1回110KV出线。
3.1.3.2 光伏方阵接线设计1概述；1.1设计依据；1.1.11遵循的主要设计规、规程、规定等：；1)《变电所总布置设计技术规程》（DL/T205；2)《35kV-110kV无人值班变电所设计规程；3)《3kV～110kV高压配电装置设计规》(；4)《35-110KV变电站设计规》(GB20；5)《继电保护和安全自动装置技术规》（GB14；6)《电力装置的继电保护和自动装置设计1 概述1.1设计依据1.1.11遵循的主要设计规、规程、规定等：1)《变电所总布置设计技术规程》（DL/T2056-1996）；2)《35kV-110kV无人值班变电所设计规程》（DL/T5103-1999）；3)《3kV～110kV高压配电装置设计规》(GB20060-92)；4)《35-110KV变电站设计规》(GB20059-92)；5)《继电保护和安全自动装置技术规》（GB14285-93）；6)《电力装置的继电保护和自动装置设计规》（GB20062-92）；7)《交流电气装置过电压保护和绝缘配合》；8)《微机线路保护装置通用技术规程》(GB/T15145-94)；9)《电测量仪表装置设计规程》(DJ9-87)；10) 其它相关的国家规程、规及法律法规。
1.2设计围本工程光伏并网发电系统，一期工程建设规模20MW,本工程设计围为（1）新建110kV升压站一座；（2）相关电气计算分析，提出有关电气设备参数要求；（3）相关系统继电保护、通信及调度自动化设计；2.电力系统概述3.1.3 电气主接线本期工程建设容量为20MWp,本期光伏电站接入110kV系统，光伏电站设110kV、35kV电压等级配电装置，本期110kV接入为单母线接线，出线2回， 35 kV为单母线，35kV集电线路6回，经一台升压变电站接入电站110kV 变电站，SVG容性容量为10Mvar。
3.1.3.1 110kV升压站主接线设计本期110kV升压站设计采用1台20MVA/110kV升压变压器，1回110kV 出线。
3.1.3.2光伏方阵接线设计根据太阳能电池方阵设计，本电站采用一个1000kW方阵与2台200kW并网逆变器组合，全站共计组成20个电池方阵与逆变器组合单元。
拟定电气主接线方案如下：（1）逆变器与35kV升压变压器的组合方式本电站采用2台逆变器与一台35kV升压变压器（36.75/0.27/0.27kV）组合方式。
（2）35kV升压变压器的组合与系统接线为了简化接线，节省回路数，现将35kV升压变压器每10台高压侧并联为1个联合单元，共计组合为5个35kV升压变联合单元，35kV母线采用单母线接线。
3.1.4站用电接线站用电源采用双电源，一路引自升压站附近10kV电网线路，另一路由站35kV母线经降压变压器降压到400V供电，两路电源互为备用。
本工程升压站经计算设置2台站用变压器，其中1台引自站35kV 母线，变压器采用SC10-220/35、35±2×2.5%/0.4kV；另1台是引外接电源，由附近10kV线路引接，变压器采用SC10-220/10、220kVA、10±2×2.5%/0. 4kV，站外引接的10kV电源做为主供电源。
升压站2台站用变压器一台运行另一台热备用，380/220V站用电系统采用单母线接线即可满足要求。
3.1.5 短路电流计算及主要电气设备选择3.1.5.1短路电流计算本升压站各电压等级短路电流水平如下：110kV母线31.5kA，35kV母线31.5kA。
3.1.5.2 主要电气设备选择本项目场地污秽等级为III级，户外电气设备按爬电比距不小于2.5cm / kV选型。
（1）110kV升压变压器型式：三相油浸式双绕组风冷升压变压器额定容量： 20000kVA 额定电压： 1158×1.25%/35kV 额定频率： 20HZ 短路阻抗： 10.5% 调压方式：有载调压联接组标号： Yn，d11 中性点接地方式：直接接地主变中性点接地方式为直接接地，绝缘水平为分级绝缘，每台主变中性点设置一台HY1.5W-72/186避雷器和一台GW13-72.5W，630A型隔离开关。
（2）35kV箱式变压器型式： 35kV额定容量： 1100kVA 额定电压：短路阻抗： Uk=6.5% 调压方式：联接组标号： Y,d11-d11（3）110kV断路器型号： LW30-126 额定电压： 126kV 额定电流： 3120A 额定短路开断电流： 40kA 额定短路关合电流： 80kAP 额定短路耐受电流： 31.5kA 额定峰值耐受电流： 80kAP 额度短路持续时间： 4s（4）110kV避雷器型号： Y10WZ-108/281 额定电压： 108kV 持续运行电压： 84kV 持续放电电流： 10kA 直流1mA参数电压：陡波冲击电流残压（峰值）： 315kV 雷电冲击电流残压（峰值）： 28 1KV 持续冲击电流残压（峰值）： 239kV 箱式变压器（美式） 36.75±2×2.5%/0.27/0.27 无励磁调压≥157KV（5）110kV隔离开关型号： GW4-126W 额定电压： 126kV 额定电流： 2000A 热稳定电流： 40kA/3s 操作机构：电动操作机构（6）35kV铠装型移开式高压开关柜型号: KYN61-40.5 额定电压: 40.5kV 额定电流: 2000A 额定短路开断电流: 31.5kA 额定短路持续时间: 4s 额定峰值耐受电流: 80kA 操作机构：弹簧操作机构 1）35kV断路器额定电压： 40.5kV 额定电流： 2200A 额定短路开断电流： 31.5kA 额定短路关合电流： 80kA 额定短路耐受电流： 31.5kA 额定峰值耐受电流： 125kA 额度短路持续时间： 4s2）电流互感器型号： LZZB8-35A 额定电压： 35kV 出线变比： 1220/5A 0.5/5P30/5 P30/5P30进线变比： 300/5A 0.5/5P305P30（7）无功补偿按全面规划、合理布局、分级补偿、就地平衡的原则，对升压站进行无功补偿，在升压站35kV母线上进行补偿，设置SVG静止型动态无功补偿。
110kV升压站在35kV 母线上装设动态无功补偿装置1套，每套补偿容量暂定为10 000kvar。
，该无功补偿装置能够实现动态的连续调节以控制并网点电压，并满足电网电压调节速度的要求，该装置还设有滤波的功能。
（8）消弧装置考虑光伏电场场区35kV出线为电缆，总长共计约30km，经计算，电缆及电站单相接地电容电流总计为20A，大于规要求的10A，计算消弧容量合计为2200kVA。
因此35kV母线上设置消弧消谐装置，且具备跟踪补偿能力。
3.1.6 防雷、接地及过电压保护设计3.1.6.1光伏场区过电压保护及接地1）过电压保护110kV 升压变电所的过电压保护和绝缘配合设计根据DL/T 620《交流电气装置的过电压保护和绝缘配合》进行。
直击雷保护：考虑到太阳能电池板安装高度较低，本次太阳能电池方阵不安装避雷针和避雷线等防直击雷装置，只需将太阳能电池组件支架均与场区接网可靠连接。
2）接地装置根据交流电气装置的接地技术规程 DL/T621-1997 规定，对所有要求接地的部分均应接地。
参考国标《光伏发电站防雷技术要求》和行标《光伏发电站防雷技术规程》征求意见稿设计。
站设一个总的接地装置，在充分利用各光伏电池方阵基础的钢管桩作为自然接地体引下，以水平接地体为主，垂直接地体为辅，形成复合接地网，将电池设备支架及太阳能板外边金属框与站地下接地网可靠相连，接地电阻以满足电池厂家要求为准，且不应大于4欧姆。
3.1.6.2 逆变及升压站过电压保护及接地1）过电压保护直击雷保护：在综合楼屋顶安装避雷带对控制室和通信室进行防直击雷保护，并在升压站四周安装避雷针，作为本升压站直击雷的保护。
配电装置的侵入雷电波保护：根据《交流电气装置的接地》DL/T621-19 97和《交流电气装置的过电压保护和绝缘配合》DL/T620-1997中规定，在升压站110kV出线侧和110kV母线上均设置无间隙金属氧化锌避；进出厂区的埋地电缆必须带金属屏蔽层；汇流箱、直流；2）接地装置；光伏升压站，对保护接地、工作接地和过电压保护接地；3.1.7照明；照明系统电源从厂用电0. 4kV母线引来；综合楼、35kV配电控制室、110kV升压站及主；110kV升压站主控室和配电室照明分为正常和事；主变压器及110kV升压站场地采用投光灯出线侧和110kV母线上均设置无间隙金属氧化锌避雷器对雷电侵入波和其他过电压进行保护。
进出厂区的埋地电缆必须带金属屏蔽层；汇流箱、直流柜、交流柜等交直流低压系统经绝缘配合逐级加避雷器或其他保护设备；逆变器交直流侧均装有过电压保护装置。
2）接地装置光伏升压站，对保护接地、工作接地和过电压保护接地采用一个总的接地网。
本升压站的接地网为以水平接地体为主，并采用部分垂直接地极组成复合环形封闭式接地网。
水平接地体采用热镀锌扁钢-60×6，敷设深度为冻土层厚度以下，垂直接地极采用DN20，2200mm长的热镀锌管钢。
若接地电阻没有达到要求，可增加接地极或使用降阻剂等措施，直至升压站接地电阻达到要求。
3.1.7照明照明系统电源从厂用电0.4kV母线引来。
照明系统电压为380/220V。
主要部位照明配置如下：综合楼、35kV配电控制室、110kV升压站及主变场地等场所的照明由综合区厂用0.4kV配电段取得，控制位置在低压配电柜上或通过就地开关完成。
110kV升压站主控室和配电室照明分为正常和事故照明两种方式，正常时由交流供电；当交流电源消失后，事故照明系统经交直流切换装置自动切换至直流供电。
主变压器及110kV升压站场地采用投光灯照明。
在电站主要出入口、建筑物部通道、楼梯间等处采用自带蓄电池的应急标志灯指示安全疏散通道和方向，应急时间不少于60分钟；所有事故照明灯及应急标志灯均加玻璃或非燃材料制作的保护罩。
