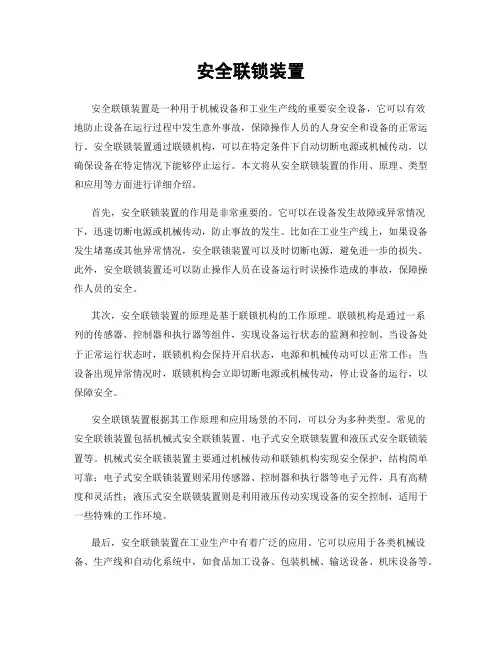

安全联锁装置安全联锁装置是一种用于机械设备和工业生产线的重要安全设备，它可以有效地防止设备在运行过程中发生意外事故，保障操作人员的人身安全和设备的正常运行。
安全联锁装置通过联锁机构，可以在特定条件下自动切断电源或机械传动，以确保设备在特定情况下能够停止运行。
本文将从安全联锁装置的作用、原理、类型和应用等方面进行详细介绍。
首先，安全联锁装置的作用是非常重要的。
它可以在设备发生故障或异常情况下，迅速切断电源或机械传动，防止事故的发生。
比如在工业生产线上，如果设备发生堵塞或其他异常情况，安全联锁装置可以及时切断电源，避免进一步的损失。
此外，安全联锁装置还可以防止操作人员在设备运行时误操作造成的事故，保障操作人员的安全。
其次，安全联锁装置的原理是基于联锁机构的工作原理。
联锁机构是通过一系列的传感器、控制器和执行器等组件，实现设备运行状态的监测和控制。
当设备处于正常运行状态时，联锁机构会保持开启状态，电源和机械传动可以正常工作；当设备出现异常情况时，联锁机构会立即切断电源或机械传动，停止设备的运行，以保障安全。
安全联锁装置根据其工作原理和应用场景的不同，可以分为多种类型。
常见的安全联锁装置包括机械式安全联锁装置、电子式安全联锁装置和液压式安全联锁装置等。
机械式安全联锁装置主要通过机械传动和联锁机构实现安全保护，结构简单可靠；电子式安全联锁装置则采用传感器、控制器和执行器等电子元件，具有高精度和灵活性；液压式安全联锁装置则是利用液压传动实现设备的安全控制，适用于一些特殊的工作环境。
最后，安全联锁装置在工业生产中有着广泛的应用。
它可以应用于各类机械设备、生产线和自动化系统中，如食品加工设备、包装机械、输送设备、机床设备等。
在这些设备中，安全联锁装置可以有效地保障设备的运行安全，防止因设备故障或操作失误而导致的事故发生，保障生产线的正常运行和操作人员的安全。
总之，安全联锁装置作为一种重要的安全设备，在工业生产中发挥着不可替代的作用。

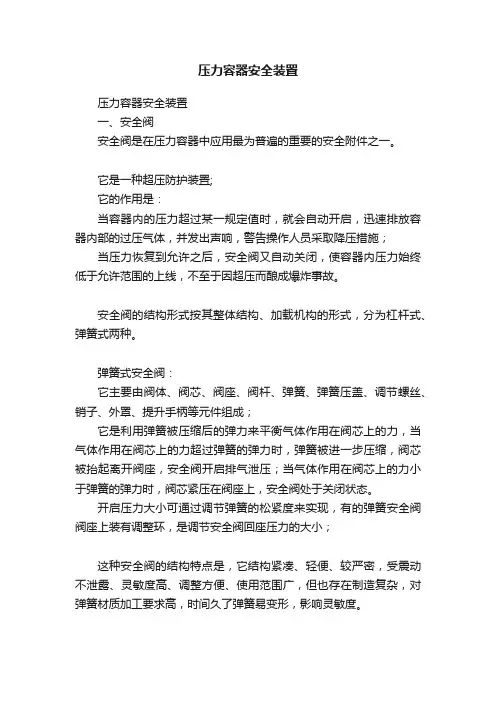

压力容器安全装置压力容器安全装置一、安全阀安全阀是在压力容器中应用最为普遍的重要的安全附件之一。
它是一种超压防护装置;它的作用是：当容器内的压力超过某一规定值时，就会自动开启，迅速排放容器内部的过压气体，并发出声响，警告操作人员采取降压措施；当压力恢复到允许之后，安全阀又自动关闭，使容器内压力始终低于允许范围的上线，不至于因超压而酿成爆炸事故。
安全阀的结构形式按其整体结构、加载机构的形式，分为杠杆式、弹簧式两种。
弹簧式安全阀：它主要由阀体、阀芯、阀座、阀杆、弹簧、弹簧压盖、调节螺丝、销子、外罩、提升手柄等元件组成；它是利用弹簧被压缩后的弹力来平衡气体作用在阀芯上的力，当气体作用在阀芯上的力超过弹簧的弹力时，弹簧被进一步压缩，阀芯被抬起离开阀座，安全阀开启排气泄压；当气体作用在阀芯上的力小于弹簧的弹力时，阀芯紧压在阀座上，安全阀处于关闭状态。
开启压力大小可通过调节弹簧的松紧度来实现，有的弹簧安全阀阀座上装有调整环，是调节安全阀回座压力的大小；这种安全阀的结构特点是，它结构紧凑、轻便、较严密，受震动不泄露、灵敏度高、调整方便、使用范围广，但也存在制造复杂，对弹簧材质加工要求高，时间久了弹簧易变形，影响灵敏度。
杠杆式安全阀：它主要由阀体、阀芯、阀座、阀杆、重锤、重锤固定螺丝等元件构成，并有单杠杆和双杠杆之分，它运用杠杆原理；通过杠杆和阀杆将重锤的重力矩作用于阀芯，平衡气体压力，作用于阀芯上的力矩，当重锤的力矩小于气体压力的力矩时，阀芯被顶起，离开阀座，安全阀开启，排气泄压；当重锤的力矩大于气体压力力矩时，阀芯紧压在阀座上，安全阀关闭。
重锤位置可根据容器工作压力的大小来移动重锤在杠杆上的位置，以调整安全阀的开启压力。
它结构简单、易调整准确，缺点是结构笨重，常因加载机构震动产生泄漏现象，回座压力低，适用在温度较高的容器上。
安全阀的选用应根据容器的工艺条件和工作介质的特性、安全泄放量、介质物里化学性质及工作压力范围等方面来考虑。
浅谈快开门式压⼒容器及其检验2019-10-07快开门式压⼒容器，是指进出容器通道的端盖或者封头和主体间带有相互嵌套的快速密封锁紧装置的容器。
快开门压⼒容器由于开关时间短，装卸⽅便，在频繁间隙式⽣产的⾏业应⽤⼴泛，被⼴泛应⽤于化⼯、轻⼯、纺织、建材和医药卫⽣等⾏业。
常见的有化学⼯业中的橡胶制品硫化罐、纺织⼯业中的染⾊机和蒸煮锅、建材⼯业中⽤于硅酸盐制品的蒸压釜和⽊材防腐罐以及医药卫⽣⾏业中⼤量使⽤的消毒柜等，但由于各⾏业⼈员素质不均、⼯艺⽤途不同、开关次数频繁容易造成事故。
1、快开门式压⼒容器的主要特点在实际操作中，快开门式压⼒容器端盖与筒体可以经常性打开，⼈⼯操作较多；筒体法兰与筒体的连接以及端盖法兰与封头连接采⽤不好的⾓接甚⾄搭接结构；釜齿采⽤焊接⽅法制作；端盖和端部法兰材质含碳量过⾼等等。
随着操作过程中升温升压、降温降压的周期性循环，快开门式压⼒容器承受着交变载荷作⽤，有可能在局部结构不连续处产⽣疲劳裂纹，甚⾄造成疲劳破坏。
为防⽌疲劳破坏，应尽量减少局部结构的不连续，采⽤全熔透的焊接接头，并使局部结构不连续处圆滑过渡。
快开门式压⼒容器开关盖频繁运转，在容器卸压未尽前打开端盖，以及端盖未完全闭合就升压，是快开端盖式容器爆炸的主要原因之⼀。
因此要求容器本⾝具备防⽌误操作导致事故发⽣的能⼒，必须设置能控制端盖开闭动作的安全联锁装置，使之在端盖完全闭合之前，容器内不能升压；在容器内压⼒完全泄放之前，锁紧装置不能松开。
2、快速开关盖装置的结构快开门式压⼒容器的快速开关盖主要分为卡箍式、压紧式、剖分环式、和移动式等。
2.1卡箍式卡箍内⾯有两个锥⾯分别与顶盖和筒体端部法兰的锥⾯相接触，承担由顶盖传递过来的轴向⼒。
通过逐个拧紧和松开连接螺栓实现容器的开关。
容器启闭时间仍较长，难以达到快开的要求。
1―法兰 2―下法兰 3―托板 4―螺母5―卡环 6―丝杆 7―⼿柄2.2中、低压齿啮式齿啮式快速开关盖装置在⼤型蒸压釜中⼴泛应⽤。

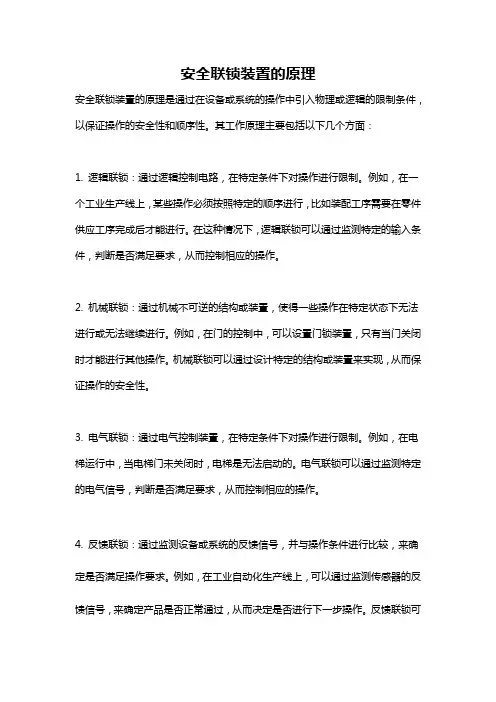

安全联锁装置的原理
安全联锁装置的原理是通过在设备或系统的操作中引入物理或逻辑的限制条件，以保证操作的安全性和顺序性。
其工作原理主要包括以下几个方面：
1. 逻辑联锁：通过逻辑控制电路，在特定条件下对操作进行限制。
例如，在一个工业生产线上，某些操作必须按照特定的顺序进行，比如装配工序需要在零件供应工序完成后才能进行。
在这种情况下，逻辑联锁可以通过监测特定的输入条件，判断是否满足要求，从而控制相应的操作。
2. 机械联锁：通过机械不可逆的结构或装置，使得一些操作在特定状态下无法进行或无法继续进行。
例如，在门的控制中，可以设置门锁装置，只有当门关闭时才能进行其他操作。
机械联锁可以通过设计特定的结构或装置来实现，从而保证操作的安全性。
3. 电气联锁：通过电气控制装置，在特定条件下对操作进行限制。
例如，在电梯运行中，当电梯门未关闭时，电梯是无法启动的。
电气联锁可以通过监测特定的电气信号，判断是否满足要求，从而控制相应的操作。
4. 反馈联锁：通过监测设备或系统的反馈信号，并与操作条件进行比较，来确定是否满足操作要求。
例如，在工业自动化生产线上，可以通过监测传感器的反馈信号，来确定产品是否正常通过，从而决定是否进行下一步操作。
反馈联锁可
以通过采集和处理反馈信号的方式来实现。
压力容器的安全装置及其作用压力容器是一种特殊的装置，用于储存或运输压力高于大气压力的气体或液体。
它们常常用于工业生产过程中，例如化工、石油、制药等行业。
由于容器内部压力高于大气压力，如果发生任何失控的情况，如泄漏、爆炸等，将会产生很大的危险。
因此，为了确保压力容器的安全运行，必须安装一些安全装置来监控和控制容器内的压力。
1. 安全阀：安全阀是最常见和最重要的压力容器安全装置之一。
安全阀通过在压力达到预设值时打开，释放部分压力来保护容器不过载。
安全阀通常安装在容器的顶部，具有可调的开启压力和流量限制。
2. 爆破片：爆破片是一种形式独特的压力安全装置，通常由金属薄片制成。
当容器内部压力超过爆破片的破裂压力时，爆破片会自动破裂，释放压力。
爆破片通常安装在容器的侧面或底部。
3. 压力开关：压力开关是一种控制装置，用于监测容器内的压力。
当容器内部压力超过或低于设定的阈值时，压力开关会触发相应的控制操作，例如关闭阀门、停止加热等。
4. 过压报警器：过压报警器是一种压力安全装置，用于在容器内部压力超过安全范围时发出警报。
当容器内部压力达到预设的报警值时，过压报警器会发出声音或光信号，提醒操作人员采取相应的措施。
5. 温度控制装置：除了压力，温度也是压力容器安全的一个重要因素。
温度控制装置在容器内安装温度传感器，并根据温度变化调整加热或冷却系统。
当温度超出安全范围时，温度控制装置会触发相应的控制动作，如关闭加热元件、启动冷却循环等。
6. 液位控制装置：液位控制装置用于监测压力容器内液体的液位。
当液位过高或过低时，液位控制装置会触发相应的控制动作，如打开或关闭进、出液阀门，以保持液位在安全范围内。
以上是常见的压力容器安全装置及其作用。
这些安全装置的主要目的是保护压力容器不过载、爆炸、泄漏等危险情况，并确保操作人员的安全。
此外，良好的维护和定期检查也是确保压力容器安全的重要措施。
浅析快开门式压力容器常见型式及安全使用管理的重要性摘要：本文从快开门式压力容器的应用范围、安全事故规律、安全事故原因分析、快开门式压力容器型式分类及工作原理展开了论述，并且对快开门式压力容器的操作人员和使用单位在设备使用管理中提出了严格要求。
关键词：快开门式压力容器安全事故安全联锁装置前言快开门式压力容器具有门盖开启方便灵活的显著特点，广泛应用于化工、建材、纺织、航天、医疗等各大领域，常见的有硫化罐、蒸压釜、灭菌柜、高温高压染色机等压力容器。
随着科学技术的进步，快开门式压力容器的应用也越来越广泛，但快开门式压力容器一旦发生安全事故，其危害结果是不可预估的。
如2014年6月，某市新型建材有限公司的蒸压釜突然发生爆炸釜体飞出达82米远，钻进邻近砖厂的一家纺织厂车间内。
事故造成两厂共8名员工受伤。
分析事故原因是蒸压釜一端釜盖没有啮合到位，釜盖没有关牢，或没插上防旋栓，造成安全连锁装置失效，蒸压釜一端釜门爆开，则釜体会向相反方向飞出。
可见对快开门式压力容器的使用管理是非常严格的，稍有不慎就有可能造成严重的后果。
1.快开门式压力容器安全现状及事故特点据报道从2006年以来，我国快开门式压力容器事故发生率较高，主要发生在蒸压釜爆炸事故，而绝大多数事故发生在关闭端盖后的升压过程中。
在这些事故中，有的蒸压釜事故则发生在热釜向冷釜的导汽过程中。
从事故致因看，大多数事故是因违章作业和安全联锁装置失效导致的，且违章与安全联锁装置失灵失效问题多数都是并存的。
发生爆炸时，蒸压釜事故一般釜盖飞出十余米至上百米，釜体位移十余米至百十米。
并且事故多发于管理基础薄弱的小型企业，这些企业领导和员工的安全意识薄弱，企业安全管理不到位、安全操作不到位、自行检查不到位、维护保养不到位的现象较为普遍。
2.快开门式压力容器安全联锁装置的基本要求快开门式压力容器安全联锁装置应满足的基本要求在固容规中有明确的规定（TSG21-2016 第3.2.16条）（1）当快开门达到预定关闭部位，方能升压运行；（2）当压力容器的内部压力完全释放，方能打开快开门。
快开门式压力容器安全联锁装置安全性和可靠性的检验方法摘要：在实际应用过程中，由于安全连锁装置安全性及可靠性失效等引起的压力容器爆炸事故时有发生。
本文通过对设备进行分析，思考检验安全联锁装置安全性及可靠性的方法。
关键词：快开门式压力容器；安全联锁装置；检验方法引言：安全连锁装置大多由电子元件进行控制，在工业生产的过程中，通过连续性的工作，使工作环境和设备温度有所升高，严重时导致电子元件失去作用。
在这种情况下继续生产，或进行人工操作，容易埋下安全隐患，引发爆炸事故。
一、概述其一，针对快开门式压力容器，其特点有以下几点。
第一点，具有特殊性。
我国目前针对此产品没有进行设计标准的规范化制定，因此其具有形式多，问题多等特殊性特点。
第二点，压力容器在操作过程中会随着交变荷载，周期循环等原因，使其局部产生裂纹，造成产品破坏。
第三点，设有安全联锁装置。
其容器的开关盖较为频繁，为了避免和降低爆炸事故发生的几率，设置安全联锁，使其压力可以得到完全释放，从而避免产生事故。
其二，针对安全联锁装置，要求其具有以下功能。
保证快开门在到达预定的关闭部位时，才进行升压运行。
在其容器内部的压力完全释放后，打开快开门。
二、检验方法目前我国对安全连锁装置进行功能检测，主要通过研发相应的检测设备进行技术升级。
因此，本文主要通过分析检测设备的检测方式，进一步探究操作的规范性，并对检验方法进行分析。
（一）检测设备检测设备的研发，需要根据以下因素进行综合分析。
第一点，确定装置的功能指标参数，这一点对于确定及判断其功能对容器的开关可靠性具有一定的价值。
其中启动压力，回复压力以及寿命次数是主要的参数指标。
第二点，确定设备的特点。
针对以上三个指标，结合连锁装置启动压以及回复压的数值无限接近零，进一步确认需要采用高精度的微压测量设备进行压力数值的采集检测。
除此之外，由于其联锁装置在对其压力容器产生作用的过程中速度较快，长期处于微压，一定程度上加大了数值采集的难度。
压力容器快开门安全联锁保护装置
简介:
“压力容器快开门安全联锁保护装置”应用于社会的各个行业，如工业、
食品、印染等。
压力容器快开门长期以来存在联锁联动装置功能不全，人为操作过多，繁杂等弊病。
这为该类压力容器经常出现安全事故埋下隐患，我公司针对这一现象经过时间的调查、研究、实验，最终开发出一整套“压力容器快开门安全联锁保护装置”进过长期的实际应用，完善了'"压力容器快开门安全联锁保护装置"的相关功能，彻底解决了此类压力容器使用过程中存在的不安全因素。
减少了人工操作，又增加了自动联锁联动功能。
既减少企业在安全生产过程中的危险性又完全符合《固容规》的相关要求，是目前“压力容器快开门安全联锁保护装置"首选产品。
应用范围：所有快开门式压力容器（蒸汽釜、硫化罐、消毒柜、染缸等}此装置可以根据设备要求具体定做，完美的于设备融为一体。
功能：联锁、联动、联锁联动、双重保险
1、联锁功能：当快开门达到预定关闭部位方能升压运行的联锁功能。
当快
开门关闭到位，同时放气阀门手柄关闭后，此时按动电动阀按钮，气体进入罐体内，开始升压，如果快开门关闭不到位时或者放气阀门手柄关闭不到位则不能启动电动阀进行升压。
2、联动功能：当压力容器内部压力完全释放，安全联锁装置脱开后，方能
打开快开门的联锁装置联动功能。
当压力表指示压力为0，同时放气阀门手柄打开，启动开门按钮进行开门操作。
如容器内部压力无完全释放，或者放气阀门没有打开则本联锁装置呈“有压”断电状态，无法开启快开
门，防止有压开门伤人等事故发生。
3、联动联锁功能：具有打开快开门的联锁联动功能。
快开门的开启与容器
压力联动一起，“有压”状态时打不开，“零压”状态时方能打开。
通过电控传感将进气装置、出气装置、门电控装置联为一体。
4、双层保险;开门时具有双重保险，压力表归零后预防压力罐内有部分气体
存在，必须打开手动放气阀确认没有多余气体后方能打开快开门的功
能。
同时可以加装并联装置保证不时之需，双重保险功能强大。
总结：压力容器快开门安全联锁保护装置”、安全、可靠、耐用。
在企业生产最小的前提下，快速安装、快速调试、快速投入使用。
安装前我公司派专业工程人员上门全面了解压力容器的使用情况，根据压力容器是的多样性和复杂性制定专业的施工方案，保证一次性安装成功和相关部门验收合格，同时我公司提供保修，上门维修服务，以此满足各企业的要求。
浙江省工业设备安装集团有限公司
2013年5月18日。
