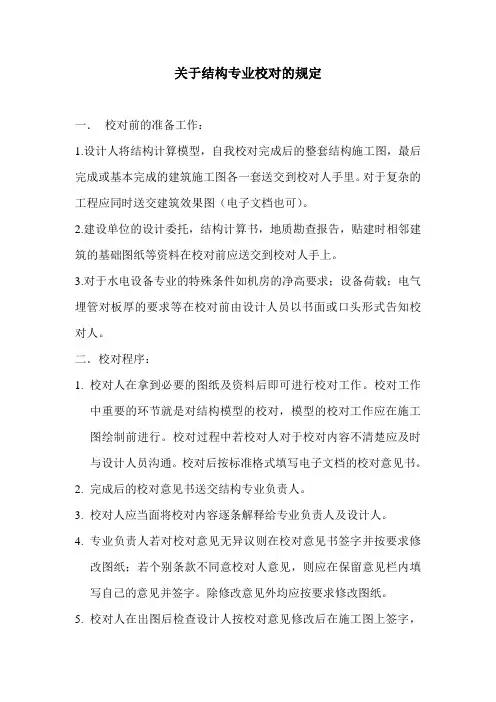

结构专业自我校对稿

自我校对稿

对于自己工作中遇到的自己常犯的错误总结，用于以后绘图过程中不再犯

类似的错误：

校对顺序：图面--模板—配筋—说明

校对完一项打一打钩

1、计算书内容：

□计算程序名称、代号、版本及编制单位

□混凝土结构电算计算书应包括：

□总体信息输入□结构简图□荷载简图□配筋简图□墙、楼层侧向刚度比

□重力二阶效应验算□结构整体稳定验算□楼层受剪承载力比□周期及周期比

□地震作用震型□楼层地震剪力系数□框架-剪力墙结构及框架-筒体结构框

架部分承受的地震倾覆力矩比□地震有效质量系数□总地震剪力□楼层位移及位移比（假定楼板无限刚）□墙、柱轴压比□框架柱的计算长度系数

□建筑装修荷载等电算程序无法完成的荷载计算书[见（贰）荷载统计书]

□大跨度梁、板构件挠度及裂缝最大宽度计算书

□补充构件计算书（大的节点之类，提供构件平面布置简图和计算简图）

□地基承载力计算、地基变形计算（规范有要求时）、基础计算（包括抗弯、抗剪抗冲切

计算、人防结构计算、规范规定的抗震验算、必要时的抗浮验算

2、荷载与计算

□从3D角度观察模型的正确性。（建筑物有高差处尽量使模型准确）

□当最不利地震作用角较大时，按最不利地震作用方向计算地震作用。（角度较大时，例

如大于15度时，应将该方向的地震作用计算一次，并以此较大的计算结果设计、编制施工

图。）

□计算单向地震作用时，是否考虑了偶然偏心的影响。JGJ3-2010-4.3.3

□对于特别重要的或对风荷载比较敏感的高层建筑承载力计算时其风压是否按基本风压

的1.1倍采用。JGJ3-2010-4.2.2

□屋面是否为上人屋面需建筑确认，非上人屋面应考虑其他荷载(规范中给定的屋面均布活荷载是水平投影面上的荷载，如是坡屋面（不上人）也是0.5。GB50009-2001-4.1.1

□隔墙自重和二次装修荷载另计，按恒荷载考虑，当隔墙位置可灵活布置时，非固定隔墙

的自重可取每延米长墙重的1/3作为楼面活荷载的附加值计入，不应小于1.0kn/m2。

GB50009-2001-4.1.1注5。

□平面不规则结构，结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比，

A级高度大于0.9，B级高度大于0.85。JGJ3-2010-3.4.5

□对于质量和刚度分布明显不均匀、不对称的结构，按照了双向水平地震作用进行计算。

JGJ3-2010-4.3.2

□现浇楼面中梁的刚度增大系数取1.0，引起梁支座配筋偏小。JGJ3-2010-5.2.2

□7~9度时，框架结构是否进行薄弱层检验和验算。GB50011-2010-5.5.2

□地下建筑抗浮项未乘分项系数1.2，自重项未乘分项系数0.9。GB50009-2001-3.2.5

□屋顶处的积水荷载是否已考虑，梁上翻考虑满水状态。GB50009-2001-4.3.1

□角柱是否定义（特殊构件里面）;

□地面以上结构的单位面积重度（kN/m2）是否在正常数值范围内，数值太小则可能是漏

了荷载或荷载取值偏小，数值太大则可能是荷载取值过大，或活载该折减的没折减，计算时建筑面积务必准确;

□竖向构件（柱、墙）轴压比是否满足规范要求。轴压比过大固然不行，过小则无必要，

此阶段必须严加控制(0.6~0.8);

□扭转位移比必须控制在1.5之内，愈接近1.2愈理想;

3、图面校对

□是否有异常的文字和标注：

□文字显示为问号，文字是否存在重叠；

□一张图纸中文字大小不统一，包括标注和文字的大小；

□标注是否和建筑的标注统一，包括数值□和轴号□；

□图中是否有梁或小构件没有标注的；

□是否有多余的文字、尺寸线；

□是否存在多余填充和错误填充，填充样式是否统一（用水房间低30mm，而不是因为用

水房间板下降则要区分表示）；

□出图比例是否异常，所注比例是否错误，(曾犯过1：25的注上了1：30的比例尺寸)；

□图签中图名□图号□工程名称□设计号□各项负责人□是否正确；

□凡有文字表达处是否通顺，有无错别字；

□层高表是否正确无误；4、平面模板图校对

□轴线、轴号、尺寸是否有误，是否与建筑图对应

□总尺寸是否为分尺寸之和；

□角度是否精确；

□有无未定位的轴线，有没有多余轴号；

□圆弧轴线有无注明半径，圆心是否已定位；

□轮廓与标高

□结构轮廓与建筑是否一致（套下建筑图，是否对应）；

□结构平面各部分的标高是否标明；是否与建筑相应位置吻合，特别要注意建筑覆土

范围、各层卫生间、室外露台、屋顶花园、台阶位置、电梯底坑以及一些需要垫高

的场所；

□结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方

□屋面结构找坡是否考虑了找坡荷载

□建筑开洞是否表示，□定位□大小尺寸□洞口□边加强处理（洞边长≥100或

12倍板厚的需加梁）

□沟、屋面排水沟是否遗漏，定位与大小是否与建筑一致

□风井、水电井、烟道是否遗漏

□楼梯间有无注上编号（如果相同的就不用编号，存在两不同的楼梯，要注意编号）

□柱、墙位置

□墙、柱位置是否与建筑一致，位置和尺寸上是否影响建筑的使用

□有没有不该上升的墙、柱升上来了（升上来的柱要涂黑）

□墙、柱顶标高是否满足建筑标高、是否满足梁、板的搁置（特别是梁上翻后，要注

意是否会产生搁不上的情况，不要出现高梁搁在矮梁上）□梁

□梁的定位□编号□尺寸□跨数□梁顶标高□板面的标高的关系

□梁高宽是否异常

□悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，梁尺寸过大影响建筑开窗或楼

梯间等。（500高的梁要加腰筋，否则容易产生垂直裂缝）

□是否存在梁的位置不妥，如跨过厅房，梁布置是否影响了建筑美观□大样、构造柱

□外飘窗台、女儿墙、立面要求的构造柱、墙、雨篷等是否与主体结构有效的连接，

其定位、截面、标高是否正确，与建筑是否一致

□大样引出符号，剖切方向和索引位置是否正确，相应的大样是否存在

5、梁配筋图校对

□有无遗漏配筋

□悬挑梁□短跨梁底筋□连续梁支座面筋

□通长面筋与支座面筋是否矛盾（刚开始时老是犯此类错误，要严重注意）

□钢筋是否排的下（240250300350截面的可以放钢筋的根数区别）GB50010-2002

10.2.1

□框架梁支座负钢筋配筋率有没有超过2.5%，或小于构造配筋max(0.2%，0.45

ytff)

GB50010-2002-11.3.1

□非框架梁箍筋是否用了梁端加密，而框架梁梁端未加密

□箍筋肢数是否正确，小于350用2肢，350~600用4肢，650~800用6肢

□集中标注时检查大跨度、悬挑段配筋是否足够，要配足□悬挑段箍筋要加密

□变标高处面筋不能连通，是否有大样表示

□抗扭筋是否表示，是否满足要求；梁高mm450≥需要配置腰筋

□所有梁配筋需检查计算书，特别注意框支梁、悬挑梁、大跨梁

□梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，

二、三级不应小于0.3。GB50011-2001-6.3.3

□梁高不大于300的梁箍筋间距采用200而未验算0005.07.0ptNbhfV+≤。

GB50010-2002-10.2.10

□梁端纵向受拉钢筋配箍率>2%，箍筋是否按要求增大2mm。GB50010-2002-11.3.6/

GB50011-2001-6.3.3（四级抗震6，三、二级8，一级10）

□梁端箍筋加密区箍筋间距是否满足4hb≤的要求，尤其是断面高度较小的连梁，400

以下的梁箍筋加密间距肯定在100以下。GB50011-2001-6.3.3

□悬臂梁有收头边梁、井格梁的梁交汇处设附加横向钢筋。GB50010-2002-10.2.13

□楼梯间等结构布置不合理，形成外排柱只有一个方向有框架梁。JGJ3-2002-6.1.1

□三级框架柱箍筋加密区箍筋间距采用150，不满足柱脚箍筋间距100的要求。

GB50011-2001-6.3.8

□是否选用了HPB235级Φ6规格的钢筋。GB50010-2002-4.2.2

□临空边要翻边□分两次计算梁，边梁抗扭不折减

6、板配筋图校对

□板面标高□板厚有无遗漏

□板厚取值是否有误（板厚一般≥100mm及双向板短跨的L/40，单向板的L/30，应该

注意高层建筑首层板厚、转换层板厚、薄弱部位是否有加强（指楼板宽度较小或开

洞较大）

□洞口、变标高处板筋需断开

□受力板筋是否满足最小配筋率max（0.2%，0.45ft/fy）

□大板角部加密符号是否遗漏，阳角飘板放射筋是否表示

□屋面板厚≥120时，是否设置通长温度面筋

□短向跨度大于4500的板应有裂缝、挠度验算计算书

□各级钢筋底筋符号表示是否正确（一级圆钩，二级135斜钩）

□板底标高不同处平面图中画个小大样

□合理选用现浇楼（屋）板的砼和钢筋强度等级

板强度选用C25~C30，钢筋最好选用HRB400级钢筋（强度价格比高，减少配筋量、

施工方便、减少钢筋在加工、运输和施工等方面的各项附加费用、延性好、锚固性能好（不

像一级钢还要做弯钩）

7、墙、柱平面图校对

□套建筑图，是否与建筑图中吻合

□逐个检查墙、柱是否定位

□墙、柱是否有遗漏、多余

□需在特殊位置处收住的墙、柱标高是否有表示

8、墙、柱大样图校对

□尺寸与平面中的是否对上

□所有墙、柱的配筋均以查对计算书

□配筋是否有遗漏，纵筋、箍筋是否满足规范构造要求

□截面高度较大的柱、框支柱箍筋是否全高加密

□柱宽大于200的柱端纵筋间距是否小于200

□墙分布筋是否合适（既刚好满足最小配筋率）

□墙拉筋间距是否为分布筋间距的倍数

□底部加强区、框支墙的水平、竖向钢筋是否加强

□应全长加密箍筋的柱子，箍筋未全长加密：GB50011-2010-6.3.9

□楼梯间半平台处的柱子由于半平台的平面成为短柱

□框支柱□一级、二级框架的角柱□剪跨比不大于2的柱

□因设置填充墙等形成柱净高与截面高度之比不大于4的柱

□底层柱的长度是否注意要考虑埋入地下的长度

9、基础平面图校对

□检查轴线是否与模板图相同（每次画好模板图要单独保存是一张模板图）；

□逐个检查承台定位□、编号□、标高□；

□柱下独立承台基础是否设置了两个方向的联系梁GB50007-2002-8.5.20；
