ansys 的节点耦合与刚性区
功能： 通过自动建立约束方程，创建一个刚性区。
格式： CERIG , MASTE, SLAVE , Ldof, Ldof2, Ldof3, Ldof4, Ldof5
参数： MASTE ,主要节点；
SLAVE, 从属节点；
Ldof ,约束方程从属节点所使用的自由度。选项： ALL 、UXYZ 、 RXYZ 、
UX、UY、UZ、ROTX 、ROTY、ROTZ
注释： 通过连接主要节点和从属节点沿指定自由度方向建立刚性线。
例如： CERIG , 1, 2, UX ，创建的约束方程为： UX(1)-UX(2)=0
例如：CERIG ,3,4,ALL，创建的约束方程为：UX⑷-UX(3)+0.1ROTZ(3)=0、
UY(4)-UY(3)+0.1ROTZ(3)=0、ROTZ(3)-ROTZ(4)= 0 。说明： ( 1)由于此时单元 为2D梁单元，有UX、UY、ROTZE个自由度，所以有三个约束方程。(2)单 元有ROT自由度，所以约束方程中有 ROTZ ( 3)0.1为节点3、4间X方向的 距离。( 4)约束方程保证加载后两节点距离不变，转角相同。
具有公共节点的刚性线又可以连接成刚性面、刚性体。
与CP命令的区别：CP命令使节点自由度耦合，即相等
耦合
当需要迫使两个或多个自由度取得相同 (但未知) 值，可以将这些自由度耦合在一起。 耦合自由度集包含一个主自由度和一个或多个其它自由度。 $
应用包括：
命令： CP 在生成一个耦合节点集之后，通过执行一个另外的耦合 * 作（保证用相同的参考编号集）将
更多节点加到耦合集中来。也可用选择逻辑来耦合所选节点的相应自由度。用 CP 命令输入 负的节点号来删除耦合集中的节点。 要修改一耦合自由度集 （即增、 删节点或改变自由度标 记）可用 CPNGEN 命令。（不能由 GUI 直接得到 CPNBGEN 命令）。
2. 耦合重合节点

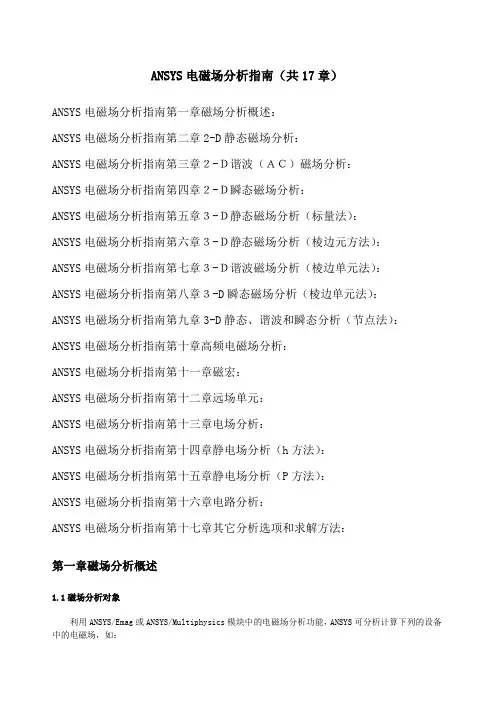

ANSYS电磁场分析指南（共17章）
