《耦合与约束方程》PPT课件

  • 格式：ppt
  • 大小：914.00 KB
  • 文档页数：19

下载文档原格式

  / 19

合集下载

耦合和约束方程ansys教程课件

耦合和约束方程ansys教程课件
耦合和约束方程ansys教程课件
16.1.8 练习：耦合循环对称边界
❖ 在此练习中，由生成耦合DOF 设置来模拟有循环对称性的模 型的接触问题
1.建模并在图形窗口中画单元 2.在总体柱坐标系下，生成具有
Y的增量为30的节点复制件 a.将当前坐标系变为总体柱坐
标系 b. 在当前坐标系中，以Y=30
的增量拷贝所有的结点
例如, cp,,ux,all 是把所有选择节点在UX方 向上耦合
输入耦合设置参考号 ，选择自由度卷标
耦合和约束方程ansys教程课件
16.1.6 创建耦合设置(续)
❖②在零偏移量的一组节点之间生成附加耦合关系: ❖Main Menu: Preprocessor > Coupling / Ceqn > Gen w/Same Nodes
耦合和约束方程ansys教程课件
16.2.1 约束方程的特点
约束方程的特点 ❖ 自由度卷标的任意组合 ❖ 任意节点号 ❖ 任意实际的自由度方向――在不同的节点上
ux可能不同
耦合和约束方程ansys教程课件
16.2.2 一般应用
❖ 连接不同的网格 • 实体与实体的界面 • 2－D或3－D • 相同或相似的单元类型 • 单元面在同一表面上，但结点位置不重合
如：用耦合施加循环对称 性，在循环对称切面上的 对应位置实施自由度耦合
耦合和约束方程ansys教程课件
16.1.3 施加对称条件
❖ 耦合自由度常被用来施加移动或循环对称性条件。 这可以保证平面截面依然是平面。例如：
❖ -对圆盘扇区模型 (循环对称)，应使两个对称边界上 的对应节点在各个自由度上耦合。
性区的其它节点上 ❖ 使用CERIG 命令(或 Preprocessor > Coupling/Ceqn

耦合约束

耦合约束

Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 2
• 借助力矩释放可模拟铰接: 只耦合连接节点间的位移自由度，不耦 合旋转自由度 • 例如,下图中， 若A处重合两节点在UX、UY方向上耦合，旋转不耦 合，则A连接可模拟成铰接。
A 重合节点，为了看清 分开显示
耦合和约束方程
...耦合
• 演示:
– 恢复文件 sector.db 并求解 (无耦合自由度)
Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 2
– 设置 RSYS=1 ，画出SXY. 注意无耦合时的 “梁” 特性.
– 显示扩展绘图 (使用 EXPAND12的工具按钮), 然后关闭扩展 – 进入前处理PREP7 ，使用cpcyc命令耦合节点(Coupling/Ceqn > Offset Nodes… > KCN = 1, DY = 30) – 求解 – 设置 RSYS=1，画出 SXY – 显示扩展的图形
A. 耦合
B. 约束方程
C. 专题
January 30, 2001 Inventory #001443 3-2
耦合和约束方程
A. 耦合
• 耦合是使一组节点具有相同的自由度值.
Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 2
– 除了自由度值是由求解器计算而非用户指定外，与约束相类似。
INTRODUCTION TO ANSYS 5.7 - Part 2
耦合和约束方程
...约束方程
连接不同的网格 • •
Training Manual

约束和耦合方程

约束和耦合方程

工程问题中的约束和耦合方程
结构分析
在结构分析中，约束和耦合方程用于描述结 构的位移、应力和应变，如有限元分析中的 刚度方程和约束条件。
控制系统
在控制系统中，约束和耦合方程用于描述系统的动 态行为，如状态方程和控制方程。
热力学
在热力学中，约束和耦合方程用于描述热量 的传递和物质的相变过程，如传热方程和相 变方程。
优化约束方程
1 2
定义
优化约束方程是指带有优化目标的满足 $x + y = 1$，$x^2 + y^2 leq 1$。
3
解法
常用的解法有梯度下降法、牛顿法、拟牛顿法等。
约束方程的解法
单纯形法
适用于线性约束方程，通过迭 代寻找最优解。
梯度法
适用于连续可微的非线性约束 方程，利用函数梯度寻找最优 解。
牛顿法
适用于非线性约束方程，通过 迭代更新解的近似值。
拟牛顿法
适用于非线性约束方程，利用 拟牛顿矩阵近似海森矩阵，提
高牛顿法的收敛速度。
03
耦合方程的分类与解法
线性耦合方程
定义
线性耦合方程是指方程中未知数 的系数为常数，且方程之间通过 线性关系相互关联。
特点
线性耦合方程具有形式简单、易 于求解的特点，通常可以通过代 数方法或迭代方法求解。
工程设计
在工程设计中，约束和耦合方程被广泛应用于结构分析、流体动 力学等领域。
物理模拟
在物理模拟中，约束和耦合方程被用于描述物理现象的相互作用 和演化。
经济建模
在经济建模中，约束和耦合方程被用于描述不同经济主体之间的 相互关系和影响。
02
约束方程的分类与解法
线性约束方程
定义

耦合和约束方程82页PPT

耦合和约束方程82页PPT
耦合和约束方程
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

203耦合与约束方程-PPT精选文档

203耦合与约束方程-PPT精选文档

... 耦合
应用: • 强迫对称 • 无摩擦交接面 • 销联结
Training Manual
001290
INTRODUCTION TO ANSYS 5.6 - Part 2
耦合与约束方程
... 耦合
强迫对称面 •
Training Manual
INTRODUCTION TO ANSYS 5.6 - Part 2
将耦合有 30º偏置节点的所有自由度
001290
耦合与约束方程
... 耦合
• 需要注意的几点:
– 耦合集中的所有自由度方向(UX, UY, 等)均与节点坐标系(nodal coordinate system)一致
Training Manual
INTRODUCTION TO ANSYS 5.6 - Part 2
A 重合节点，为了清楚起 见把它人为分开
001290
耦合与约束方程
... 耦合
如何创建耦合集 • • 可以有几种方法，究竟选择哪一种有具体应用决定 耦合某一方向的一组节点:
– 选择欲耦合的节点 – 然后用CP命令或 Preprocessor > Coupling/Ceqn > Couple DOFs. – 例如， cp,,ux,all 将耦合所选节点的X方向自由度UX
Training Manual
001290
INTRODUCTION TO ANSYS 5.6 - Part 2
耦合与约束方程
... 耦合
• 若要耦合重合节点对的自由度，按如下操作:
– 首先确定所有欲耦合的节点已全部选择
Training Manual
INTRODUCTION TO ANSYS 5.6 - Part 2

《耦合和约束方程》PPT课件

《耦合和约束方程》PPT课件
节点上ux可能不同.
精选课件ppt
16
约束方程的应用
3-5. 3－5说明约束方程的四种应用.
第二讲 约束方程 \ 3-4. 定义“约束方程” 3-5. 说明约束方程的四种普遍应用 3-6. 采用四种不同的方法生成约束方程.
15.01.2021
精选课件ppt
2
第一讲 耦合
15.01.2021
精选课件ppt
3
耦合设置
3-1. 定义“耦合设置”
Objective 一个耦合设置是一组被约束在一起，有 着相同大小，但值未知的自由度
1. 指定自由度卷标.
3. 单击OK
2. 指定节点位置的 容差
精选课件ppt
11
练习－用耦合关系来模拟接触
在此练习中，将用耦合/ 约束选项在两部分间产 生耦合DOF设置来模拟 接触问题
1. 恢复数据库cpnorm.db1，并在 图形窗口中画单元.
2. 在重合节点的所有节点对上建 立UY耦合关系
a. 选择耦合重合的结点. b. 拾取UY
a. Numbering controls > Merge items.
b. 关掉警告信息.
9. 将所有的节点坐标系转到总体柱坐标系
a. Main Menu: Preprocessor > -Modeling- Move/Modify > Rotate node CS to active CS.
b. 拾取all
3. 输入耦合设置参考 号，选择自由度卷 标.
9
建立耦合关系（续）
1. ..... 2. ..... 3. .....
Procedure
在零偏移量的一组节点之间生成附加耦合关系:
Main Menu: Preprocessor > Coupling / Ceqn > Gen w/Same Nodes

《耦合和约束方程》PPT课件


2. 生成其余的约束方程: Main Menu: Preprocessor > Coupling/Ceqn > Gen w/Same DOF.
生成的约束方 程数
现存约束方程 中的节点增量
3. 选择 OK
生成的约束方 程的起始序号 ，终止序号和 增量
a
18
1. ..... 2. ..... 3. .....
Procedure
通过“刚性区”来建立约束方程
Main Menu: Preprocessor > Coupling / Ceqn > Rigid Region > 拾取将要连在一起的结点，然后单击OK
1. 选择将要使用的刚 性区的类型（自由 度设置）
2. 单击OK
a
19
1. ..... 2. ..... 3. .....
a
15
4. 过盈装配
与接触耦合相似，但在两个界面之间允许有过盈量或穿透 典型方程:
0.01 = UX (node 51) - UX (node 251)
a
16
3-6 采用四种不同的方法建立约束方程
Objective
1. .....
人工建立约束方程的菜单路径：
2. .....
3. ..... Main Menu: Preprocessor > Coupling / Ceqn > Constraint Eqn
a
3
3-2 说明耦合的三种一般性应用
Objective
1. 施加对称性条件
耦合自由度常被用来实施移动或循环对称条件. 考虑在均匀轴向压力下的空心长圆柱体，此3－D结构可 用下面右图所示的2－D轴对称模型表示.

X13ANSYS-耦合和约束方程


• 在一个模型中可以定义任意多个约束方程。 在一个模型中可以定义任意多个约束方程。 • 一个约束方程可以包含任意数量的节点和自由度。约束方程的一般 一个约束方程可以包含任意数量的节点和自由度。 形式是： 形式是：
Coef1 * DOF1 + Coef2 * DOF2 + Coef3 * DOF3 + ... = Constant
– 先选择网格划分较好的部分实体的节点和 另一部分的单元。 另一部分的单元。 – 自动计算所有必要的系数和常数。 自动计算所有必要的系数和常数。 – 适合于实体单元对实体单元 2-D 或 3-D 适合于实体单元对实体单元, 。
November 3, 2003 Inventory #001970 3-15
...耦合
一般应用: 一般应用 • 施加对称条件 • 无摩擦界面 • 铰接
November 3, 2003 Inventory #001970 3-4
耦合和约束方程
...耦合
施加对称条件
• 自由度耦合，常被用来施加平移或者循环对称条件，以保证截面依然是平面。 自由度耦合，常被用来施加平移或者循环对称条件，以保证截面依然是平面。
Objective
一个耦合设置是一组被约束在一起，有着相同大小， 一个耦合设置是一组被约束在一起，有着相同大小，但值未知 的自由度
Definition
耦合设置的特点： 耦合设置的特点： • • • • • 只有一个自由度卷标－如：ux,uy或temp 只有一个自由度卷标－ 或 可含有任意节点数 任意实际的自由度方向－ 在不同的节点上可能是不同的 任意实际的自由度方向－ux在不同的节点上可能是不同的 主、从自由度的概念 加在主自由度上的载荷
第 13 章 耦合和约束方程

《耦合与约束方程》课件


分离变量法
将多变量问题分解为多个单变量问题，逐一 求解。
特征值法
通过求解特征值和特征向量来找到方程的解 。
非线性耦合方程的解法
迭代法
01
通过不断迭代来逼近方程的解。
牛顿法
02
利用泰勒级数展开和线性近似来逼近非线性方程的解。
拟牛顿法
03
改进牛顿法，使用拟牛顿矩阵代替海森矩阵，提高计算效率。
耦合方程的数值解法
控制系统中的耦合与约束方程实例
总结词
描述控制系统中耦合与约束方程的实际应用 。
详细描述
在控制系统中，耦合和约束方程的应用同样 重要。例如，在分析一个复杂控制系统的稳 定性时，我们需要考虑各个子系统之间的耦 合效应，建立耦合方程来描述它们之间的相 互影响。同时，为了实现有效的控制，还需 要考虑控制输入和输出之间的约束条件，建 立约束方程来限制控制信号的范围和行为。
有限差分法
将连续的空间离散化为有限个离散点，用差分近似代 替微分。
有限元法
将连续的问题离散化为有限个单元，用近似函数表示 解。
谱方法
利用正交多项式和傅里叶变换等工具，将问题转化为 求解特征值和特征向量的形式。
03
约束方程的解法
BIG DATA EMPOWERS TO CREATE A NEW
ERA
线性约束方程的解法
线性规划法
通过构建线性规划模型，利用线 性规划求解器求解约束方程，得 到最优解。条件转化为无约束条件，再利用 优化算法求解。
非线性约束方程的解法
梯度下降法
利用目标函数的梯度信息，迭代寻找 最优解。
牛顿法
通过目标函数的二阶导数信息，构建 牛顿方程，迭代求解约束方程。
定义

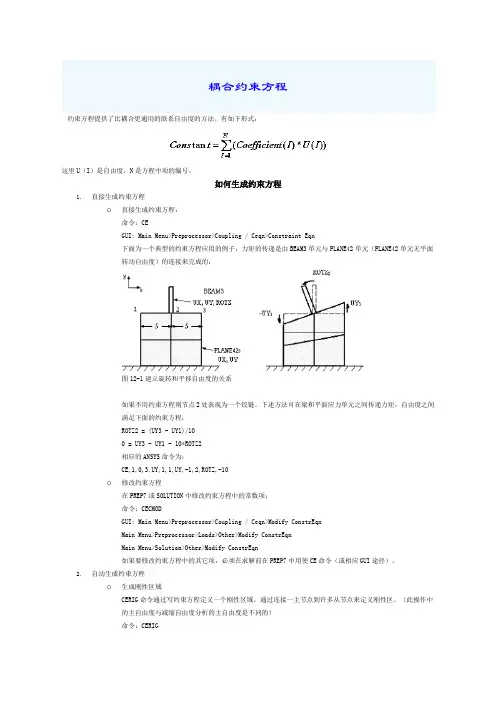

ANSYS耦合约束方程

耦合约束方程约束方程提供了比耦合更通用的联系自由度的方法。

有如下形式：这里U（I）是自由度，N是方程中项的编号。

如何生成约束方程1.直接生成约束方程o直接生成约束方程：命令：CEGUI: Main Menu>Preprocessor>Coupling / Ceqn>Constraint Eqn下面为一个典型的约束方程应用的例子，力矩的传递是由BEAM3单元与PLANE42单元（PLANE42单元无平面转动自由度）的连接来完成的：图12-1建立旋转和平移自由度的关系如果不用约束方程则节点2处表现为一个铰链。

下述方法可在梁和平面应力单元之间传递力矩，自由度之间满足下面的约束方程：ROTZ2 = (UY3 - UY1)/100 = UY3 - UY1 - 10*ROTZ2相应的ANSYS命令为：CE,1,0,3,UY,1,1,UY,-1,2,ROTZ,-10o修改约束方程在PREP7或SOLUTION中修改约束方程中的常数项：命令：CECMODGUI: Main Menu>Preprocessor>Coupling / Ceqn>Modify ConstrEqnMain Menu>Preprocessor>Loads>Other>Modify ConstrEqnMain Menu>Solution>Other>Modify ConstrEqn如果要修改约束方程中的其它项，必须在求解前在PREP7中用使CE命令（或相应GUI途径）。

2.自动生成约束方程o生成刚性区域CERIG命令通过写约束方程定义一个刚性区域。

通过连接一主节点到许多从节点来定义刚性区。

（此操作中的主自由度与减缩自由度分析的主自由度是不同的）命令：CERIGGUI: Main Menu>Preprocessor>Coupling / Ceqn>Rigid Region将CERIG命令的Ldof设置为ALL（缺省），此操作将为每对二维空间的约束节点生成三个方程。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耦合与约束方程
耦合与约束方程
• 正如在模型中某些节点自由度(DOF)的约束一样，耦合与约束方程用来建立节点与节点 的运动关系
• 在本章，我们将讨论何时如何来耦合节点自由度或写出约束方程 • 讨论的内容是:
A. 耦合 B. 约束方程 C. 练习
001290 12 Dec 1999 3-2
耦合与约束方程
... 约束方程
约束方程的应用: • 用于网格不一致界面的连接 • 用于不同单元类型之间的连接 • 创建刚性区域 • 提供干涉匹配
001290 12 Dec 1999 3-14
耦合与约束方程
... 约束方程
连接不一致网格 • 如果两个已划分网格的物体，在相交面上的节点不一致，那么可以用约束
方程来连接 • 最简单的办法是用CEINTF命令 (Preprocessor > Coupling/Ceqn > Adjace
Y X
耦合每个节点对的 UY
001290 12 Dec
耦合与约束方程
... 耦合
销联结 • 耦合可以用于模拟如铰链和万向节之类的销联结结构 • 这是一种可称为力矩释放的手段: 只耦合铰结点的平移自由度而使转动自由度为自由
的 • 例如，如果结点A是一个铰链，只需将A点的两个重合的节点UX和UY的自由度耦合
001290 12 Dec 1999 3-11
耦合与约束方程
... 耦合
• 演示: • 恢复DB文件sector.db并求解 (无耦合自由度) • 设置结果坐标系RSYS=1，画剪应力SXY. 注意“梁 ”的状态(无耦合自由度) • 用扩展显示 (点toolbar中的按钮EXPAND12)，然后关闭扩展显示 • 进入前处理 PREP7 用CPCYC命令耦合节点 (Coupling/Ceqn > Offset Nodes… > KCN = 1, DY = 30) • 求解
Fs. • 例如， cp,,ux,all 将耦合所选节点的X方向自由度UX
001290 12 Dec
耦合与约束方程
... 耦合
• 若要耦合重合节点对的自由度，按如下操作:
• 首先确定所有欲耦合的节点已全部选择 • 然后用CPINTF命令或 Preprocessor > Coupling/Ceqn > Coincident Nodes. • 例如，
001290 12 Dec 1999 3-3
应用: • 强迫对称 • 无摩擦交接面 • 销联结
耦合与约束方程
... 耦合
001290 12 Dec 1999 3-4
ቤተ መጻሕፍቲ ባይዱ
耦合与约束方程
... 耦合
强迫对称面 • 耦合自由度常用于平移或转动对称，这样能保证该平面截面仍为平面。例
如:
• 建一个圆盘扇区(周期对称) ，耦合两个对称边的所有自由度 • 建一个梳状模型的半个“齿” (平移对称), 耦合其中一边的所有自由度
nt Regions).
• 需要选择一种网格(通常是网格较密的一 边)上节点和另一种网格的单元
• 自动计算约束方程中的各个系数和常数 • 适合各种实体单元之间的连接( 2-D or 3-
A. 耦合
• 耦合 是将一组节点强迫具有相同自由度值 • 类似于约束，只不过其自由度值是有求解器计算而的而非有用户指定 • 例如: 如果你耦合了节点1和节点2的X方向位移 UX，那么求解器就会计算节点1的 UX，而直接将同样的值赋給节点2(即UX2=UX1) • 一个耦合集(coupled set) 就是一组耦合了同一方向自由度的节点组 • 你可以任意给定耦合集的号，但一个以上的耦合集中包含相同的自由度
• 你可以在一个模型中定义任意数目的约束方程 • 而且，一个约束方程中可以有任意多个节点合任意多个自由度的组合，其一般形式为:
Coef1 * DOF1 + Coef2 * DOF2 + Coef3 * DOF3 + ... = Constant
001290 12 Dec 1999 3-13
耦合与约束方程
cpcyc,all,,1, 0,30,0 将耦合有 30º 偏置节点的所有自由度
001290 12 Dec
耦合与约束方程
... 耦合
• 需要注意的几点: • 耦合集中的所有自由度方向(UX, UY, 等)均与节点坐标系(nodal coordinate system )一致 • 求解器只保留耦合集中的第一个自由度为主自由度(prime DOF)而把其它自由度忽 略掉了 • 作用在耦合节点上的力全部归总作用在主自由度上 • 在耦合自由度方向的约束只能施加在主自由度上
对称边界条件
耦合这些节点 所有自由度
001290 12 Dec
耦合与约束方程
... 耦合
无摩擦交接面 • 接触面有时可以用耦合自由度来模拟，只要满足以下条件:
• 表面始终保持接触 • 分析是几何上线性的(即小变形) • 摩擦是可以忽略的 • 两表面的节点类型是一致的
• 做法是，耦合每对重合节点的法向自由度
起来，而ROTZ不耦合
001290 12 Dec 1999 3-7
A
重合节点，为了清楚起 见把它人为分开
耦合与约束方程
... 耦合
如何创建耦合集 • 可以有几种方法，究竟选择哪一种有具体应用决定 • 耦合某一方向的一组节点:
• 选择欲耦合的节点 • 然后用CP命令或 Preprocessor > Coupling/Ceqn > Couple DO
• 设置结果坐标系RSYS=1，画剪应力SXY. • 采用扩展显示
001290 12 Dec 1999 3-12
耦合与约束方程
B. 约束方程
• 约束方程constraint equation (CE) 是用来定义节点之间自由度的线性关系 • 如果你要耦合两个自由度，其实是最简单约束关系UX1 = UX2. • CE 是更广义的约束形式，它允许你用一个方程来表达，如：UX1 + 3.5*UX2 = 10. 0.
cpintf,uy 将耦合所有重合节点的Y方向自由度UY(缺省容差 0.0001)
001290 12 Dec
耦合与约束方程
... 耦合
• 耦合有一定距离偏置的节点对，如周期对称问题:
• 首先确定所有欲耦合的节点已全部选择 • 然后用命令CPCYC 或菜单 Preprocessor > Coupling/Ceqn > Offset Nodes. • 例如，
