苯甲苯分离过程板式精馏塔设计

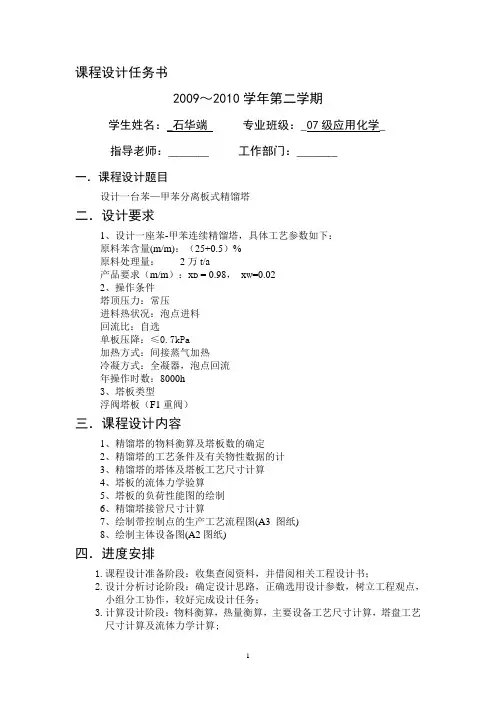

武汉工程大学邮电与信息工程学院课程设计说明书论文题目：苯—甲苯分离过程板式精馏塔设计学号：7402130113学生姓名：祁泽彦专业班级：07过控01班指导教师：程玉洁总评成绩：2010 年7月 2 日邮电与信息工程学院课程设计任务书一、课题名称苯——甲苯分离过程板式精馏塔设计二、课题条件（原始数据）一、设计方案的选定原料：苯、甲苯年处理量：55000t原料组成（甲苯的质量分率）：、0.65料液初温： 30℃操作压力、回流比、单板压降：自选进料状态：饱和液体进料塔顶产品浓度：98.5%塔底釜液含甲苯量不低于97%（质量分率）塔顶采用全凝器，泡点回流塔釜：饱和蒸汽间接/直接加热塔板形式：筛板生产时间：330天/年，每天24h运行冷却水温度：20℃～35℃设备形式：筛板塔厂址：武汉地区三、设计内容（包括设计、计算、论述、实验、应绘图纸等根据目录列出大标题即可）1设计方案的选定2精馏塔的物料衡算3塔板数的确定4精馏塔的工艺条件及有关物性数据的计算（加热物料进出口温度、密度、粘度、比热、导热系数）5精馏塔塔体工艺尺寸的计算6塔板主要工艺尺寸的计算7塔板的流体力学验算8塔板负荷性能图（精馏段）9换热器设计10馏塔接管尺寸计算11制生产工艺流程图（带控制点、机绘，A2图纸）12绘制板式精馏塔的总装置图（包括部分构件）（手绘，A1图纸）13撰写课程设计说明书一份设计说明书的基本内容⑴课程设计任务书⑵课程设计成绩评定表⑶中英文摘要⑷目录⑸设计计算与说明⑹设计结果汇总⑺小结⑻参考文献14 有关物性数据可查相关手册15 注意事项●写出详细计算步骤，并注明选用数据的来源●每项设计结束后列出计算结果明细表●设计最终需装订成册上交四、进度计划（列出完成项目设计内容、绘图等具体起始日期）1.设计动员，下达设计任务书0.5天2.收集资料，阅读教材，拟定设计进度1-2天3.初步确定设计方案及设计计算内容5-6天4.绘制总装置图2-3天5.整理设计资料，撰写设计说明书2天6.设计小结及答辩1天指导教师（签名）：年月日学科部（教研室）主任（签名）：年月日说明：1．学生进行课程设计前，指导教师应事先填好此任务书，并正式打印、签名，经学科部（教研室）主任审核签字后，正式发给学生。

设计装订时应将此任务书订在设计说明书首页。

2．如果设计技术参数量大，可在任务书后另设附表列出。

3．所有签名均要求手签,以示负责。

目录摘要 (I)Abstract (II)第一章文献综述 (III)第二章设计方案的确定 (3)2.1 操作条件的确定 (3)2.2 确定设计方案的原则 (4)第三章塔体计算 (6)3.1 设计方案的确定 (6)3.2 精馏塔的物料衡算 (6)第四章塔板计算 (8)4.1 塔板数的确定 (8)4.2 精馏段的计算 (12)4.3提留段的计算 (28)第五章塔附件设计 (44)5.1附件的计算 (44)5.2 附属设备设计 (48)设计小结 (51)附录 (53)摘要精馏是分离液体混合物最常用的一种单元操作，在化工﹑炼油﹑石油化工等工业中得到广泛的应用。

本设计是针对苯—甲苯的分离而专门设计的塔设备。

根据设计条件以及给出的数据描述出塔温度的分布，求得最小回流比以及塔顶的相对挥发度、塔釜的相对挥发度、全塔平均相对挥发度，又根据物料平衡公式分别计算出精馏段和提馏段的汽、液两相的流量。

之后，计算塔板数、塔径等。

根据这些计算结果进行了塔板结构的设计等。

计算和设计这些之后进行了有关的力学性能计算和一系列的校核。

关键词：板式塔；苯--甲苯；工艺计算；结构图AbstractDistillation separation is the most commonly used liquid mixture of a unit operation in chemical, petrochemical and other industries refining, widely applied. This design is the subject of benzene morpholine-toluene binary system -a type of distillation process of design, in determining the request, design scheme. Design content includes distillation, distillation process flowcharts , distillation equipment structure and design specification. Keyword:Series-platetower; Benzene-methylbenzene; Distillation process；distillation equipment structureKey words: benzene - toluene; Separation process; Rectifying column第一章文献综述塔设备是能够实现蒸馏的气液传质设备，广泛应用于化工、石油化工、石油等工业中，其结构形式基本上可以分为板式塔和填料塔两大类。

板式塔内设置一定数量的塔板，气体以鼓泡或喷射的方式穿过板上的液层，进行传质于传热。

在正常操作下，气相为分散相，液相为连续相，气相组成呈阶梯变化，属于逐级接触逆流操作过程。

填料塔内装有一定高度的填料层，液体自塔顶沿填料表面下流，气体逆流向上(有时也采用并流向下)流动，气体两相密切接触进行传热与传质。

在正常操作过程中，气相为连续相，液相为分散相，气相组成呈连续变化，属于微分接触逆流操作过程。

工业上对塔设备的主要要求是：（1）生产能力大；（2）传热、传质效率高；（3）气流的摩擦阻力小；（4）操作稳定，适应性强，操作弹性大；（5）结构简单，材料耗用量少；（6）制造安装容易，操作维修方便。

此外，还要求不易堵塞、耐腐蚀等。

板式塔大致可分为两类：（1）有降液管的塔板，如泡罩、浮阀、筛板、导向筛板、新型垂直筛板、蛇形、S型、多降液管塔板；（2）无降液管的塔板，如穿流式筛板（栅板）、穿流式波纹板等。

工业应用较多的是有降液管的塔板，如浮阀、筛板、泡罩塔板等。

苯的沸点为80.1℃，熔点为5.5℃，在常温下是一种无色、味甜、有芳香气味的透明液体，易挥发。

苯比水密度低，密度为0.88g/ml，但其分子质量比水重。

苯难溶于水，1升水中最多溶解1.7g苯；但苯是一种良好的有机溶剂，溶解有机分子和一些非极性的无机分子的能力很强。

甲苯是最简单，最重要的芳烃化合物之一。

在空气中，甲苯只能不完全燃烧，火焰呈黄色。

甲苯的熔点为-95 ℃，沸点为111 ℃。

甲苯带有一种特殊的芳香味（与苯的气味类似），在常温常压下是一种无色透明，清澈如水的液体，密度为0．866克／厘米3，对光有很强的折射作用（折射率：1,4961）。

甲苯几乎不溶于水(0,52 g/l)，但可以和二硫化碳，酒精，乙醚以任意比例混溶，在氯仿，丙酮和大多数其他常用有机溶剂中也有很好的溶解性。

甲苯的粘性为0,6 mPa s，也就是说它的粘稠性弱于水。

甲苯的热值为40.940 kJ/kg，闪点为4 ℃，燃点为535 ℃。

分离苯和甲苯，可以利用二者沸点的不同，采用塔式设备改变其温度，使其分离并分别进行回收和储存。

板式精馏塔、浮法塔都是常用的塔类型，可以根据不同塔各自特点选择所需要的塔。

筛板是在塔板上钻有均布的筛孔，呈正三角形排列。

上升气流经筛孔分散、鼓泡通过板上液层，形成气液密切接触的泡沫层（或喷射的液滴群）。

筛板塔是1932年提出的，当时主要用于酿造，其优点是结构简单，制造维修方便，造价低，气体压降小，板上液面落差较小，相同条件下生产能力高于浮阀塔，塔板效率接近浮阀塔。

其缺点是稳定操作范围窄，小孔径筛板易堵塞，不适宜处理粘性大的、脏的和带固体粒子的料液。

但设计良好的筛板塔仍具有足够的操作弹性，对易引起堵塞的物系可采用大孔径筛板，故近年我国对筛板的应用日益增多，所以在本设计中设计该种塔型。

第二章设计方案的确定2.1 操作条件的确定确定设计方案是指确定整个精馏装置的流程、各种设备的结构型式和某些操作指标。

例如组分的分离顺序、塔设备的型式、操作压力、进料热状态、塔顶蒸汽的冷凝方式等。

下面结合课程设计的需要，对某些问题作些阐述。

2.1.1操作压力蒸馏操作通常可在常压、加压和减压下进行。

确定操作压力时，必须根据所处理物料的性质，兼顾技术上的可行性和经济上的合理性进行考虑。

例如，采用减压操作有利于分离相对挥发度较大组分及热敏性的物料，但压力降低将导致塔径增加，同时还需要使用抽真空的设备。

对于沸点低、在常压下为气态的物料，则应在加压下进行蒸馏。

当物性无特殊要求时，一般是在稍高于大气压下操作。

但在塔径相同的情况下，适当地提高操作压力可以提高塔的处理能力。

有时应用加压蒸馏的原因，则在于提高平衡温度后，便于利用蒸汽冷凝时的热量，或可用较低品位的冷却剂使蒸汽冷凝，从而减少蒸馏的能量消耗。

2.1.2进料状态进料状态与塔板数、塔径、回流量及塔的热负荷都有密切的联系。

在实际的生产中进料状态有多种，但一般都将3料液预热到泡点或接近泡点才送入塔中，这主要是由于此时塔的操作比较容易控制，不致受季节气温的影响。

此外，在泡点进料时，精馏段与提馏段的塔径相同，为设计和制造上提供了方便。

2.1.3加热方式蒸馏釜的加热方式通常采用间接蒸汽加热，设置再沸器。

有时也可采用直接蒸汽加热。

然而，直接蒸汽加热，由于蒸汽的不断通入，对塔底溶液起了稀释作用，在塔底易挥发物损失量相同的情况下，塔底残液中易挥发组分的浓度应较低，因而塔板数稍有增加。

采用直接蒸汽加热时，加热蒸汽的压力要高于釜中的压力，以便克服蒸汽喷出小孔的阻力及釜中液柱静压力。

对于苯-甲苯溶液，一般采用1.1~2.0KPa（表压）。

2.2 确定设计方案的原则确定设计方案总的原则是在可能的条件下，尽量采用科学技术上的最新成就，使生产达到技术上最先进、经济上最合理的要求，符合优质、高产、安全、低消耗的原则。

为此，必须具体考虑如下几点：2.2.1满足工艺和操作的要求所设计出来的流程和设备，首先必须保证产品达到任务规定的要求，而且质量要稳定，这就要求各流体流量和压头稳定，入塔料液的温度和状态稳定，从而需要采取相应的措施。

其次所定的设计方案需要有一定的操作弹性，各处流量应能在一定范围内进行调节，必要时传热量也可进行调整。

因此，在必要的位置上要装置调节阀门，在管路中安装备用支线。

计算传热面积和选取操作指标时，也应考虑到生产上的可能波动。

再其次，要考虑必需装置的仪表(如温度计、压强计，流量计等)及其装置的位置，以便能通过这些仪表来观测生产过程是否正常，从而帮助找出不正常的原因，以便采取相应措施。
