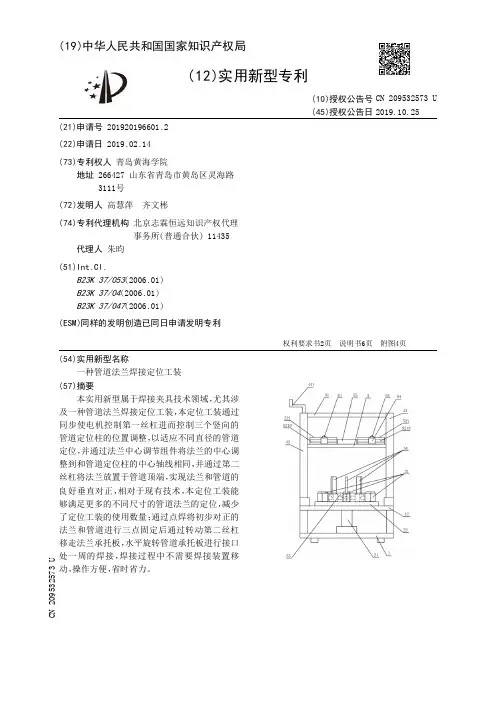

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196601.2(22)申请日 2019.02.14(73)专利权人 青岛黄海学院地址 266427 山东省青岛市黄岛区灵海路3111号(72)发明人 高慧萍　齐文彬　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 朱昀(51)Int.Cl.B23K 37/053(2006.01)B23K 37/04(2006.01)B23K 37/047(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种管道法兰焊接定位工装(57)摘要本实用新型属于焊接夹具技术领域，尤其涉及一种管道法兰焊接定位工装，本定位工装通过同步使电机控制第一丝杠进而控制三个竖向的管道定位柱的位置调整，以适应不同直径的管道定位，并通过法兰中心调节组件将法兰的中心调整到和管道定位柱的中心轴线相同，并通过第二丝杠将法兰放置于管道顶端，实现法兰和管道的良好垂直对正，相对于现有技术，本定位工装能够满足更多的不同尺寸的管道法兰的定位，减少了定位工装的使用数量；通过点焊将初步对正的法兰和管道进行三点固定后通过转动第二丝杠移走法兰承托板，水平旋转管道承托板进行接口处一周的焊接，焊接过程中不需要焊接装置移动，操作方便，省时省力。

权利要求书2页 说明书6页 附图4页CN 209532573 U 2019.10.25C N 209532573U权　利　要　求　书1/2页CN 209532573 U1.一种管道法兰焊接定位工装，其特征在于：包括水平设置的方形底座，所述底座的顶部通过轴承垂直转动连接有立柱，所述立柱的顶部垂直固定连接有管道承托板，所述管道承托板的顶部固定设置有管道支撑组件，所述管道支撑组件的数量为三个，包括电机、第一丝杠、滑块和管道定位柱，三个所述电机的中心始终位于相同的圆弧上，三个所述电机围成的空间内固定设置一圆形衬板，所述圆弧和衬板的中心均位于立柱中心轴线的延长线上，所述衬板上沿径向开设有三条滑槽，相邻的两条所述滑槽之间夹角为120°，所述电机的输出轴固定连接有第一丝杠，所述第一丝杠上螺纹连接一滑块，每个滑槽内均沿其长度方向上滑动设置一滑块，所述滑块的形状、尺寸与滑槽的形状、尺寸相匹配，每个所述滑块的顶部均固定连接一竖直设置的管道定位柱，三个所述管道定位柱的中心均布于同一圆弧上；所述管道定位柱的上方从上到下依次间隔水平设置有第一方形框架和第二方形框架，所述第一方形框架的外侧和第二方形框架的外侧均通过若干竖向设置的支撑柱固定连接，若干所述支撑柱的底部垂直固定连接于底座，所述第一方形框架和第二方形框架之间竖向设置有第二丝杠和若干导向轴，所述第二丝杠与第一方形框架和第二方形框架均转动连接，所述第二丝杠的顶部穿过第一方形框架与一把手固定连接，所述导向轴上上下滑动设置有法兰承托板，所述法兰承托板水平设置且与第二丝杠转动连接；所述法兰承托板的中间开设有方形开口，所述方形开口内设置有法兰中心调节组件。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281098.0(22)申请日 2019.03.05(73)专利权人 安徽省永安建筑有限公司地址 231600 安徽省合肥市肥东县店埠镇沿河东路(72)发明人 祝承平　(51)Int.Cl.B25B 11/00(2006.01)B23Q 3/06(2006.01)(54)实用新型名称一种大口径钢管内支撑结构(57)摘要本实用新型涉及一种大口径钢管内支撑结构，包括钢管本体，所述钢管本体的内壁上抵接有用于支撑所述钢管本体的弧形块，所述钢管本体内部的中心处设置有调节箱，所述调节箱上设置有直径调节组件，所述直径调节组件包括沿调节箱的高度方向将其贯穿的螺杆以及分别套设在螺杆的两端并与螺杆螺纹配合的套筒，所述螺杆两端的螺纹旋向相反，所述套筒远离所述螺杆的一端与所述弧形块凹陷端的内壁固定，所述调节箱上设置有用于驱动所述螺杆转动的驱动组件，所述调节箱以及所述套筒上设置有限制所述套筒转动的限位组件。

本实用新型通过调节内支撑结构的支撑直径，使其适用于不同管径规格的大口径钢管的支撑。

权利要求书1页 说明书4页 附图2页CN 209774426 U 2019.12.13C N 209774426U权　利　要　求　书1/1页CN 209774426 U1.一种大口径钢管内支撑结构，包括钢管本体(1)，其特征在于：所述钢管本体(1)的内壁上抵接有用于支撑所述钢管本体(1)的弧形块(2)，所述钢管本体(1)内部的中心处设置有调节箱(3)，所述调节箱(3)上设置有直径调节组件(4)，所述直径调节组件(4)包括沿调节箱(3)的高度方向将其贯穿的螺杆(41)以及分别套设在螺杆(41)的两端并与螺杆(41)螺纹配合的套筒(42)，所述螺杆(41)两端的螺纹旋向相反，所述套筒(42)远离所述螺杆(41)的一端与所述弧形块(2)凹陷端的内壁固定，所述调节箱(3)上设置有用于驱动所述螺杆(41)转动的驱动组件(5)，所述调节箱(3)以及所述套筒(42)上设置有限制所述套筒(42)转动的限位组件(6)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920324857.7(22)申请日 2019.03.14(73)专利权人 江苏鑫吴输电设备制造有限公司地址 215215 江苏省苏州市吴江区黎里镇金家坝金华路745号(72)发明人 祁石成　曹献龙　葛妹妹　王焕新　(74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林(51)Int.Cl.B25B 11/00(2006.01)B25B 27/00(2006.01)(54)实用新型名称一种钢管杆法兰组件的装配机构(57)摘要本实用新型涉及一种钢管杆法兰组件的装配机构，包括水平支架、天车、光线发射装置以及光线接收装置；光线发射装置包括第一底座、第一立柱、直线轨道、检测滑车、光线发射器；光线接收装置包括第二底座、第二立柱、光线接收板；法兰设置于光线发射装置、光线接收装置中间。

本机构设置光线发射装置以及光线接收装置，采用光线照射检测法测定法兰的垂直度，测量数据精确、减少了人工操作带来的误差；将其与水平的钢管杆装配，保证了法兰与钢管杆的中心轴线之间的垂直度，提高了装配的质量和精度，同时操作简单，提高了装配的效率。

权利要求书1页 说明书3页 附图6页CN 209682014 U 2019.11.26C N 209682014U权　利　要　求　书1/1页CN 209682014 U1.一种钢管杆法兰组件的装配机构，其特征在于：包括水平支架、天车、光线发射装置以及光线接收装置；所述光线发射装置包括第一底座、第一立柱、直线轨道、检测滑车、光线发射器；所述第一立柱垂直设置在第一底座上，所述直线轨道设置在第一立柱上，所述检测滑车设置在直线轨道上，所述光线发射器设置在检测滑车上；所述光线接收装置包括第二底座、第二立柱、光线接收板；所述第二立柱垂直设置在第二底座上，所述光线接收板设置在第二立柱上；所述法兰设置于光线发射装置、光线接收装置中间，且其侧面正对光线发射装置、光线接收装置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920212016.7(22)申请日 2019.02.18(73)专利权人 绍兴康健材料科技有限公司地址 312500 浙江省新昌县澄潭镇沃西大道220号（1、2幢）(72)发明人 石康　石其华　石凯翔　(74)专利代理机构 天津合正知识产权代理有限公司 12229代理人 石熠(51)Int.Cl.B25B 11/00(2006.01)B25H 1/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种不锈钢管旋转夹具(57)摘要本实用新型创造提供了一种不锈钢管旋转夹具，包括操作台、以及操作台两侧对应设置的挡板、以及挡板上转动安装的螺杆；所述螺杆朝向操作台中部的一端设有固定机构，另一端设有手轮；所述固定机构包括螺杆上固定的定位罩、以及定位罩中部设置的定位柱。

本实用新型创造操作简单，易于使用，通过转动手轮即可实现对不锈钢管的固定，大大降低了工人的劳动强度，提高了工人的工作效率；通过在螺杆上设置固定机构，使这种夹具不仅可以夹紧固定住不锈钢管，并且通过在定位柱上转动安装的转盘，钢管在被夹紧组件夹紧固定在支撑条上后，还可以很方便的跟随转盘转动，从而方便工人进行下一步加工操作，大大提高了不锈钢管的加工效率。

权利要求书1页 说明书4页 附图4页CN 209717473 U 2019.12.03C N 209717473U权　利　要　求　书1/1页CN 209717473 U1.一种不锈钢管旋转夹具，其特征在于：包括操作台、以及操作台两侧对应设置的挡板、以及挡板上转动安装的螺杆；所述螺杆朝向操作台中部的一端设有固定机构，另一端设有手轮；所述固定机构包括螺杆上固定的定位罩、以及定位罩中部设置的定位柱，所述定位柱上安装有转盘，所述转盘中部通过轴承转动安装在定位柱上，转盘边缘设有若干与转盘垂直设置的支撑条，各支撑条朝向转盘外的一侧均设有凹槽，支撑条上对应凹槽的位置设有夹紧组件。
