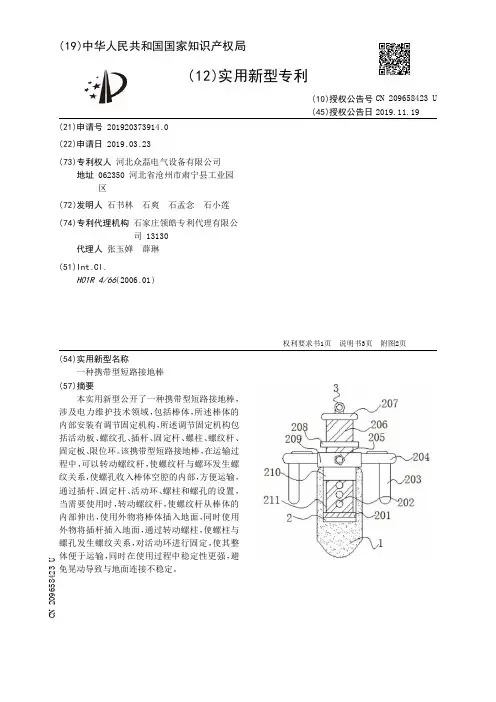

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920373914.0(22)申请日 2019.03.23(73)专利权人 河北众磊电气设备有限公司地址 062350 河北省沧州市肃宁县工业园区(72)发明人 石书林　石爽　石孟念　石小莲　(74)专利代理机构 石家庄领皓专利代理有限公司 13130代理人 张玉婵　薛琳(51)Int.Cl.H01R 4/66(2006.01)(54)实用新型名称一种携带型短路接地棒(57)摘要本实用新型公开了一种携带型短路接地棒，涉及电力维护技术领域，包括棒体，所述棒体的内部安装有调节固定机构，所述调节固定机构包括活动板、螺纹孔、插杆、固定杆、螺柱、螺纹杆、固定板、限位环。

该携带型短路接地棒，在运输过程中，可以转动螺纹杆，使螺纹杆与螺环发生螺纹关系，使螺孔收入棒体空腔的内部，方便运输，通过插杆、固定杆、活动环、螺柱和螺孔的设置，当需要使用时，转动螺纹杆，使螺纹杆从棒体的内部伸出，使用外物将棒体插入地面，同时使用外物将插杆插入地面，通过转动螺柱，使螺柱与螺孔发生螺纹关系，对活动环进行固定，使其整体便于运输，同时在使用过程中稳定性更强，避免晃动导致与地面连接不稳定。

权利要求书1页 说明书3页 附图2页CN 209658423 U 2019.11.19C N 209658423U权　利　要　求　书1/1页CN 209658423 U1.一种携带型短路接地棒，包括棒体(1)，其特征在于：所述棒体(1)的内部安装有调节固定机构(2)，所述调节固定机构(2)包括活动板(201)、螺纹孔(202)、插杆(203)、固定杆(204)、螺柱(205)、螺纹杆(206)、固定板(207)、限位环(208)、活动环(209)、螺环(210)、空腔(211)和通孔(212)，所述空腔(211)开设于棒体(1)的内部，所述螺环(210)固定镶嵌于棒体(1)的上表面，所述螺纹杆(206)设置于空腔(211)的内部，所述螺纹杆(206)的顶端贯穿螺环(210)并延伸至棒体(1)的外部，所述螺环(210)的内圈与螺纹杆(206)的外表面螺纹连接，所述螺纹孔(202)开设于螺纹杆(206)的外表面，所述活动环(209)套设于螺纹杆(206)的外表面，两个所述固定杆(204)相互靠近的一端均与活动环(209)的外表面固定连接，两个所述插杆(203)的顶端分别与两个固定杆(204)的底面固定连接，所述通孔(212)开设于活动环(209)的外表面，所述活动环(209)的正面设有螺柱(205)，所述螺柱(205)的螺纹端贯穿通孔(212)并延伸至螺纹孔(202)的内部，所述螺柱(205)的外表面与螺纹孔(202)的内圈螺纹连接，所述固定板(207)的底面与螺纹杆(206)上表面固定连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920308102.8(22)申请日 2019.03.12(73)专利权人 安徽新城电力工程建设有限公司地址 230000 安徽省合肥市蜀山区新产业园甘泉路398号(72)发明人 李欢欢　葛贤彪　(74)专利代理机构 北京华仁联合知识产权代理有限公司 11588代理人 陈建(51)Int.Cl.H01R 4/30(2006.01)H01R 4/66(2006.01)(54)实用新型名称一种电力工程用电力接地栓(57)摘要本实用新型公开了一种电力工程用电力接地栓，包括接地栓主体，所述接地栓主体的上端设置有连接螺柱，所述接地栓主体的上端外表面连接螺柱的外侧设置有弹簧垫片，所述接地栓主体的内侧设置有夹紧螺柱，所述弹簧垫片的上端连接螺柱的外侧设置有一号固定螺帽，所述一号固定螺帽的上端连接螺柱的外侧设置有二号固定螺帽，所述夹紧螺柱的外表面设置有一号螺纹。

本实用新型所述的一种电力工程用电力接地栓，防止夹紧螺柱将导体固定后松动，使导体与接地栓连接更牢固，可以防止夹紧螺柱不能拆卸，可以避免内六角卡槽内部生锈，增加接地栓的使用寿命，结构比较简单，这种接地栓将会带来更好的使用前景。

权利要求书1页 说明书3页 附图2页CN 209658417 U 2019.11.19C N 209658417U权　利　要　求　书1/1页CN 209658417 U1.一种电力工程用电力接地栓，包括接地栓主体（1），其特征在于：所述接地栓主体（1）的上端设置有连接螺柱（2），所述接地栓主体（1）的上端外表面连接螺柱（2）的外侧设置有弹簧垫片（3），所述接地栓主体（1）的内侧设置有夹紧螺柱（5），所述弹簧垫片（3）的上端连接螺柱（2）的外侧设置有一号固定螺帽（6），所述一号固定螺帽（6）的上端连接螺柱（2）的外侧设置有二号固定螺帽（7），所述夹紧螺柱（5）的外表面设置有一号螺纹（8），所述夹紧螺柱（5）的外表面一号螺纹（8）的上方设置有二号螺纹（9），所述夹紧螺柱（5）的下端外表面掏空设置有内六角卡槽（10），所述内六角卡槽（10）的内表面设置有防滑纹（11），所述内六角卡槽（10）的内侧设置有橡胶密封塞（12），所述橡胶密封塞（12）的下端外表面设置有连接片（13）。

一种新型携带型接地线研制发表时间：2015-12-23T11:56:02.540Z 来源：《电力设备》2015年5期供稿作者：何荣卜李洪邱宏娄方桥余万荣[导读] 贵州电网公司六盘水供电局携带型短路接地线是将已停电设备临时短路接地用的一种安全用具，其作用是对高压设备进行停电检修或进行其他工作时。

何荣卜李洪邱宏娄方桥余万荣（贵州电网公司六盘水供电局贵州省六盘水 553000）摘要：提出一种可以悬挂并沟线夹、防脱落的新型接地线。

新型携带型接地线的优点是通过助旋端、压缩弹簧防止挂接地线旋转螺杆过程中脱落，以及可直接悬挂并沟线夹的功能。

对新型接地线的工作原理、结构进行了介绍，并对新型接地线工作原理和使用效果进行介绍，说明新型接地线的创新性、实用性。

关键词：接地线；并沟线夹；助旋端；压缩弹簧1前言携带型短路接地线是将已停电设备临时短路接地用的一种安全用具，其作用是对高压设备进行停电检修或进行其他工作时，防止设备突然来电和邻近高压带电设备产生感应电压对人体的危害，同时泄放断电设备的剩余电荷。

城区配电线路检修作业现行使用的短路接地线，主要采用绝缘操作棒将其挂在绝缘导线上，但在配电网中架空线路一般都属于绝缘线，在挂接地线前必须对线路进行“破皮”处理，传统接地线都不能悬挂于裸露的并沟线夹上，而且在使用常规携带型接地线时导线端线夹存在悬挂不牢固、容易脱落等问题，存在极大的安全隐患。

2 携带型短路接地线现状调查目前常见的携带型短路接地线的导线端线夹，从安装方式分类有螺旋压紧式和弹簧压紧式，从线夹外形上分类可分为平口式和颚口式（含单舌和双舌）。

见表1。

在表1中对常见的五种形式导线端线夹作综合比较，实际使用中，从0.38～500ｋＶ各种电压等级导线适用的线夹有不同的组合形式，尤其是锷口式、舌型压紧式、螺旋压紧式线夹使用较多。

但不论如何组合，性能上虽有改进，却依然不能解决悬挂时易脱落、不易旋转、装拆麻烦、悬挂点单一、连接不稳固等情况。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920267311.2(22)申请日 2019.03.04(73)专利权人 国网内蒙古东部电力有限公司建设分公司地址 010000 内蒙古自治区呼和浩特市如意开发区鄂尔多斯东街11号专利权人 国家电网有限公司(72)发明人 佟国清　陈旭　林雨　田秋松　林洋　蓝天驰　李平　康喜明　(74)专利代理机构 郑州知己知识产权代理有限公司 41132代理人 裴景阳(51)Int.Cl.H01R 11/01(2006.01)H01R 11/09(2006.01)H01R 4/36(2006.01)H01R 4/60(2006.01)(54)实用新型名称一种特高压输电线连接装置(57)摘要本实用新型提供一种特高压输电线连接装置，设在两根输电线的连接处，包括连接机构和辅助机构；所述连接机构包括连接套、设在连接套中的连接筒、设在连接筒上部左侧端的第一固定螺钉、设在连接筒上部右侧端的第二固定螺钉、设在连接筒上部中间位置的固定套、设在固定套中的连接柱以及贯穿连接套并与连接筒的底部相抵触的定位螺栓；所述辅助机构包括设在连接套左端的第一箍环、设在连接套右端的第二箍环、设在第一箍环和连接套之间的若干第一连接杆、设在第二箍环连接套之间的若干第二连接杆和设在第一箍环与第二箍环之间的若干第三连接杆。

本实用新型不仅能够避免输电线的浪费，提高输电线的利用率，而且还能提高输电线连接处的稳固性。

权利要求书1页 说明书4页 附图4页CN 209266599 U 2019.08.16C N 209266599U权　利　要　求　书1/1页CN 209266599 U1.一种特高压输电线连接装置，设在两根输电线的连接处，其特征在于：包括连接机构和辅助机构；所述连接机构包括连接套、设在连接套中的连接筒、设在连接筒上部左侧端的第一固定螺钉、设在连接筒上部右侧端的第二固定螺钉、设在连接筒上部中间位置的固定套、设在固定套中的连接柱以及贯穿连接套并与连接筒的底部相抵触的定位螺栓；所述辅助机构包括设在连接套左端的第一箍环、设在连接套右端的第二箍环、设在第一箍环和连接套之间的若干第一连接杆、设在第二箍环连接套之间的若干第二连接杆和设在第一箍环与第二箍环之间的若干第三连接杆。
