三相异步电动机常用控制电路图

1

三相异步电动机启动控制原理图

1•三相异步电动机的点动控制

f

PVJZ _ _FUJ1 . O 空 □ □ODD I 1

SB

点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓 点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图 3-1（a）所示。点动正转控制线路是由

转换开关QS熔断器FU启动按钮SB接触器KM及电动机M组成。其中以转换开关 QS乍 电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器 KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS此时电动机M尚未接通电源。 按下启动按钮SB接触器KM的线圈得电，带动接触器 KM的三对主触头闭合，电动机 M便接 通电源启动运转。当电动机需要停转时，只要松开启动按钮 SB使接触器KM的线圈失电，

带动接触器KM的三对主触头恢复断开，电动机M失电停转。在生产实际应用中，电动机的点 动控制电路使用非常广泛，把启动按钮 SB换成压力接点、限位节点、水位接点等，就可以实 现各种各样的自动控制电路，控制小型电动机的自动运行。

2. 三相异步电动机的自锁控制

三相异步电动机的自锁控制线路如图 3-2所示，和点动控制的主电路大致相同，但在控 制电路中又串接了一个停止按钮 SB1,在启动按钮SB2的两端并接了接触器KM的一对常开辅 助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就 是具有欠压和失压保护作用。它主要由按钮开关 SB （起停电动机使用）、交流接触器 KM（用 做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护） 等组成。 2

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线 路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一 种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而 使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避 免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压 85%以下）时,

常见18种电动机降压启动电路图，一看就懂

一、自耦减压启动

自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。它具有线路结构紧凑、不受电动机绕组接线方式限制的优点，还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头，故适用于容量较大的电动机。

图1 自耦减压启动 工作原理如图1所示：启动电动机时，将刀柄推向启动位置，此时三相交流电源通过自耦变压器与电动机相连接。待启动完毕后，把刀柄扳至运行位置切除自耦变压器，使电动机直接接到三相电源上，电动机正常运转。此时吸合线圈KV得电吸合，通过连锁机构保持刀柄在运行位置。停转时，按下SB按钮即可。

自耦变压器次级设有多个抽头，可输出不同的电压。一般自耦变压器次级电压是初级的40%、65%、80%等，可根据启动转矩需要选用。

二、手动控制Y-△降压启动

Y-△降压启动的特点是方法简便、经济。其启动电流是直接启动时的1/3，故只适用于电动机在空载或轻载情况下启动。 图2 手动控制Y-△降压启动

图2所示为QX1型手动Y-△启动器接线图。图中L1、L2和L3接三相电源，D1、D2、D3、D4、D5和D6接电动机。当手柄扳到“0”位时，八副触点都断开，电动机断电不运转；当手柄扳到“Y”位置时，1、2、5、6、8触点闭合，3、4、7触点断开，电动机定子绕组接成Y形降压启动；当电动机转速上升到一定值时。

将手柄扳到“△”位置，这时l、2、3、4、7、8触点接通，5、6触点断开，电动机定子绕组接成△形正常运行。

三、定子绕组串联电阻启动控制

电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

定子绕组串联电阻启动控制线路如图3所示。当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。KM2主触点闭合短接启动电阻，使电动机在全电压下运行。停机时，按下停机按钮SB2即可。

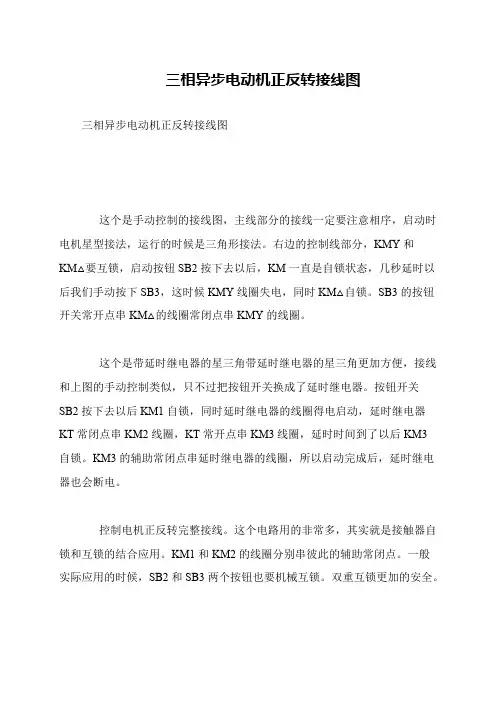

三相异步电动机正反转接线图

三相异步电动机正反转接线图 

这个是手动控制的接线图，主线部分的接线一定要注意相序，启动时

电机星型接法，运行的时候是三角形接法。右边的控制线部分，KMY和KM△要互锁，启动按钮SB2按下去以后，KM一直是自锁状态，几秒延时以

后我们手动按下SB3，这时候KMY线圈失电，同时KM△自锁。SB3的按钮

开关常开点串KM△的线圈常闭点串KMY的线圈。 

这个是带延时继电器的星三角带延时继电器的星三角更加方便，接线

和上图的手动控制类似，只不过把按钮开关换成了延时继电器。按钮开关SB2按下去以后KM1自锁，同时延时继电器的线圈得电启动，延时继电器

KT常闭点串KM2线圈，KT常开点串KM3线圈，延时时间到了以后KM3

自锁。KM3的辅助常闭点串延时继电器的线圈，所以启动完成后，延时继电

器也会断电。 

控制电机正反转完整接线。这个电路用的非常多，其实就是接触器自

锁和互锁的结合应用。KM1和KM2的线圈分别串彼此的辅助常闭点。一般

实际应用的时候，SB2和SB3两个按钮也要机械互锁。双重互锁更加的安全。

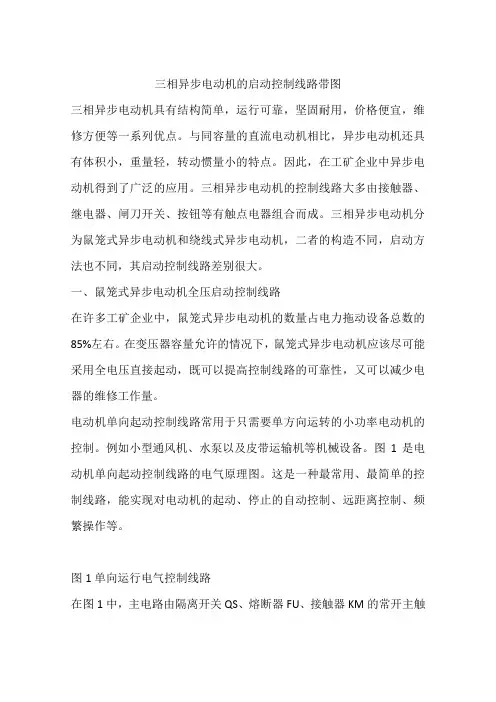

三相异步电动机的启动控制线路带图

三相异步电动机具有结构简单，运行可靠，坚固耐用，价格便宜，维修方便等一系列优点。与同容量的直流电动机相比，异步电动机还具有体积小，重量轻，转动惯量小的特点。因此，在工矿企业中异步电动机得到了广泛的应用。三相异步电动机的控制线路大多由接触器、继电器、闸刀开关、按钮等有触点电器组合而成。三相异步电动机分为鼠笼式异步电动机和绕线式异步电动机，二者的构造不同，启动方法也不同，其启动控制线路差别很大。

一、鼠笼式异步电动机全压启动控制线路

在许多工矿企业中，鼠笼式异步电动机的数量占电力拖动设备总数的85%左右。在变压器容量允许的情况下，鼠笼式异步电动机应该尽可能采用全电压直接起动，既可以提高控制线路的可靠性，又可以减少电器的维修工作量。

电动机单向起动控制线路常用于只需要单方向运转的小功率电动机的控制。例如小型通风机、水泵以及皮带运输机等机械设备。图1是电动机单向起动控制线路的电气原理图。这是一种最常用、最简单的控制线路，能实现对电动机的起动、停止的自动控制、远距离控制、频繁操作等。

图1单向运行电气控制线路

在图1中，主电路由隔离开关QS、熔断器FU、接触器KM的常开主触点，热继电器FR的热元件和电动机M组成。控制电路由起动按钮SB2、停止按钮SB1、接触器KM线圈和常开辅助触点、热继电器FR的常闭触头构成。

控制线路工作原理为：

1、起动电动机合上三相隔离开关QS，按起动按钮SB2，按触器KM的吸引线圈得电，3对常开主触点闭合，将电动机M接入电源，电动机开始起动。同时，与SB2并联的KM的常开辅助触点闭合，即使松手断开SB2，吸引线圈KM通过其辅助触点可以继续保持通电，维持吸合状态。凡是接触器（或继电器）利用自己的辅助触点来保持其线圈带电的，称之为自锁（自保）。这个触点称为自锁（自保）触点。由于KM的自锁作用，当松开SB2后，电动机M仍能继续起动，最后达到稳定运转。
