漏电保护器的原理型号规格

  • 格式：doc
  • 大小：182.50 KB
  • 文档页数：8

.word格式,

, 专业.专注 . 漏电保护器的原理型号规格

1.原理:

漏电保护器分电压和电流型两种.电压型的基本原理是测量电气设备绝缘损坏后金属外壳和大地之间的电位差,当电压超过规定的安全电压时,开关动作,切断电源.但是由于地下的金属管道\构件\接地极很多,获得地电位困难,不能得到准确的电气设备绝缘损坏后金属外壳和大地之间的电位差.作用 于电压型漏电保护器脱扣器的电压很小,一般电压型漏电保护器脱扣器的电压为25V左右.不能动作.因此电压型漏电保护器已被淘汰.不生产.

目前生产使用的漏电保护器都是电流型的.它应符合.GB6829—1995的要求.一般用它的英文缩写RCD表示.

它由主开关(触头)\零序电流互感器\脱扣器及试验按钮组成.正常情况下,各相电流的代数和为零.三相时,即三根线进入零序电流互感器的磁环时, 相电流的代数和为零,四根线进入零序电流互感器的磁环时, 三相电流的代数和为零,零线和一根相线的电流的代数和为零. 零序电流互感器的磁环中的电流的代数和为零. 在零序电流互感器的二次绕组无信号输出.主开关应处于闭和状态,继续向负载供电. .word格式,

, 专业.专注 . 电气设备的绝缘损坏漏电,三根相线的一根发生接地故障时,或人触及带电体时, 零序电流互感器磁环中的电流的代数和不再为零.故障电流在零序电流互感器磁环中产生磁通, 在零序电流互感器的二次绕组产生电压,经放大,使脱扣器动作,使主开关动作,切断电源回路,

2.接地的必要

装设RCD 后,需要剩余电流的通路.因此必须接地.RCD才能正常工作..又因为RCD不能作为防止直接触电的唯一措施,一旦人体触及带电体而RCD 拒动,则非常危险.接地后可降低接触电压,减轻人体的触电危险程度.

直接触及相线(人体直接触及带电体)时,TN或TT系统,人体和地构成回路. 小范围的不接地系统或通过1000欧电阻接地的系统,.相线的对地绝缘电阻和人体地构成回路,故障电流小,不能使RCD动作,所以不采用.RCD作为防止直接触电的措施.

间接触电,接地有两种情况:1,电气设备直接接地.(TT+RCD)2, 电气设备通过零线接地(TN-S或TN-C-S或TN-C的PE+RCD). PE不经过RCD.

3.TN.TT系统装设RCD的必要

1)TT系统

电源中性点的接地电阻R0 为4欧,电气设备的接地电阻为R为4欧, 电气设备的电气容量为22KW,额定电流为45A,.word格式,

, 专业.专注 . 实际启动电流(转子电路加电阻启动)为90A.采用熔断器作短路保护.容丝额定电流为56A,使它在0.4S内熔断,短路电流应为额定电流的10倍(560).5S内熔断,短路电流应为额定电流的5倍(280).

GB50054 4.4.8

采用额定电流60A的DZ-10自动断路器作短路保护,瞬时动作脱扣器的整定电流为600A(10倍额定电流).

(1)人体电阻为1000欧的人体直接触及相线.人体电流约为220MA. 容丝额定电流为56A的容丝, 瞬时动作脱扣器整定电流为600A的自动断路器不能动作. 220MA的电流对.人体造成危险.(50MAS).

(2)电气设备绝缘损坏,相线对金属外壳漏电.忽略相线电阻.接地短路电流为220/(4+4)=27.5A. 容丝额定电流为56A的容丝, 瞬时动作脱扣器整定电流为600A的自动断路器不能动作. 220MA的电流对.人体造成危险(50MAS).

因此,TT系统应设RCD.此时,在RCD动作之前, 电气设备金属外壳上的对地电压不大于50V.

2)TN系统

如前假设, 电源中性点的接地电阻R0 为4欧,电气设备的电气容量为22KW,额定电流为45A,实际启动电流(转子电路加电阻启动)为90A.采用熔断器作短路保护.容丝额定电流为56A,使它在0.4S内熔断,短路电流应为额定电流的10.word格式,

, 专业.专注 . 倍(560).5S内熔断,短路电流应为额定电流的5倍(280).

GB50054 4.4.8

设相零回路电阻中相线电阻为0.25欧,零线电阻为0.75欧.共1欧.

采用额定电流60A的DZ-10自动断路器作短路保护,瞬时动作脱扣器的整定电流为600A(10倍额定电流).

(1)人体电阻为1000欧的人体直接触及相线.人体电流约为220MA. 容丝额定电流为56A的容丝, 瞬时动作脱扣器整定电流为600A的自动断路器不能动作. 220MA的电流对.人体造成危险.(50MAS).

(2)电气设备绝缘损坏,相线对金属外壳漏电.单相接地短路电流为220/1=220A, 容丝额定电流为56A的容丝, 瞬时动作脱扣器整定电流为600A的自动断路器不能动作..

此时,零线上的对地电压为220×0.75/1=165V,人体触及金属外壳, 人体电流约为165MA. 对.人体造成危险.(50MAS).

此时必须设漏电开关. 在RCD动作之前, 电气设备金属外壳上的对地电压不大于50V. RCD取30MA. 电气设备金属外壳上的对地电压为30×(0.75+4)=0.1425V. 4为中性点接地电阻.

因此TT和TN系统设RCD.防止直接触电和防止间接触电措施失效或防止间接触电措施动作之前对人体造成伤害.,

.word格式,

, 专业.专注 .

4.接线方式.

1) 从漏电保护器出来的零线不能接地;不能接金属外壳.接地的PE线不能从 漏电保护器出来.

2) 线路的泄漏电流不能大于漏电保护器的动作电流.即线路的泄漏电流必须小于漏电保护器的不动作电流.

3) 设漏电保护器的电气设备不能与未设漏电保护器的电气设备共用一个接地极.

4)心脏医疗手术场合,要求漏电保护器的动作电流小,(25微安). 漏电保护器满足不了,不设漏电保护器.

5.应用范围

1)手携式\移动用电设备.

2)TT系统

3) TN系统、TN系统的末端; 离变压器较远,相零回路阻抗大, 不能满足自动断路器\熔断器安全要求的场合.

4)易燃易爆,

5)高层建筑

6.分类

.word格式,

, 专业.专注 . 1)剩余电流继电器

2) 剩余电流断路器

3)触电保护插头或插座. 用插头插接的手动可携式或移动式的用电设备.

7主要技术指标

额定电压220 380 V;

额定频率50HZ;

额定电流6-200A.

额定剩余动作电流IΔn0.006; 0.01; 0.03; 0.05; 0.1 0.3;

0.5; 1; 3; 5; 10; 20A;

额定漏电不动作电流IΔn0 =1/2IΔn

剩余电流保护器分断时间0.04—0.1S

延时剩余电流保护器分断时间0.2—2S.适用于IΔn≥0.03A.间接保护

带短路保护的剩余电流保护器与相同电流的空气断路器相同.

常用的RCD

DZL25系列: 额定电流10. 16 20 25 32A. 额定剩余动作电流IΔn15 30 50MA; 额定漏电不动作电流IΔn0 =1/2IΔn

8 15 25 级数 3或4 额定短路分断能力 3KA.

DZL25--63系列: 额定电流 25 32 40 50 63 A. 额定剩余动作电流IΔn 30 50 100MA; 额定漏电不动作电流.word格式,

, 专业.专注 . IΔn0 =1/2IΔn

15 25 50 级数 3或4 额定短路分断能力 5KA.

DZL25--100系列: 额定电流40. 50 63 80 100A. 额定剩余动作电流IΔn50 100 200MA; 额定漏电不动作电流IΔn0

=1/2IΔn

级数 3或4 额定短路分断能力 6KA.

DZL25--200: 额定电流100. 125 160 180 200A. 额定剩余动作电流IΔn50--200MA; 额定漏电不动作电流IΔn0

=1/2IΔn

级数 3或4 额定短路分断能力 10KA.

DZL—18. DZL38H--16; DZ12L—60 动作时间小于0.1S.

额定电压 220V

THD1-10Z触电保护插头或插座;220V; 额定电流10A; 额定剩余动作电流IΔn15--30MA; 额定漏电不动作电流7.5 15

动作时间小于0.1S. 额定短路分断能力 1KA.

对于反复动作操作频繁的起重机,应采用漏电保护器+总电源接触器.

额定漏电不动作电流应大于漏电电流.

电动机的漏电电流:

电动机容量: 22KW 45 75 110 .word格式,

, 专业.专注 . 运行时漏电电流 0.72MA 1.09 1.48 1.95

启动时漏电电流3.48 6.6 10 .5 15.5

泄露电流单相电路照明额定动作电流应大于电路最大供电电流的1/2000. 动力回路1/1000.

600V料绝缘电线沿地面敷设星接的泄露电流

导线规格5.5 8 14 22 38 50 80 100 150 200MM2

电容 0.763 0.763 0.845 0.915 1.03 1.16 1.3 1.45 1.6

1.85

绝缘电阻40(3) 30(3) 20(3) 16(1)兆欧/千米

泄漏电流33.5 37 40 45 50 57 63 70 72 MA/KM

合集下载

家用漏电保护器选择

家用漏电保护器选择

1 家用漏电保护器选择

家庭用漏电爱护器的选择，目前家庭使用DZ系列的空气开关漏电开关，常见的有以下型号/规格： C16、 C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安。

选择多大的，用功率/电压=电流

漏电爱护器的电流一般根据负载电流的1.5倍左右选取。

家庭常用漏电爱护器漏电动作电流都是30MA，国内许多品牌都比较好。一、全部电器总容量5000W，负荷不大，用【32A/2P断路器+漏电脱扣附件】即可。

假如考虑【需用系数】的话，25A规格也可。

二、计算公式：

Ijs=Kx*P/U/cosφ，其中：

Ijs-------计算电流；

Kx--------需用系数，家庭用电，Kx在0.5~0.7之间足够；

P---------安装容量，全部电器（插座也折算在内，每个100W估算进去）；

cosφ------功率因数，民用电气线路按0.85~0.9估算。

得到计算电流值后，选择断路器可以套大1、2个规格的，但要留意，断路器与其所爱护的线路之间要配套（指出线回路）：

16A----------对应线路为BV-2.5；

20、25A------对应线路为BV-4； 2 32A----------对应线路为BV-6;

40A----------对应线路为BV-10（一般是住宅进线规格，对应40A电表）。

三、品牌：

最好的，选施耐德（梅兰日兰）、西门子、国产德力西、正泰C65N-32/2P+ELE

一般的，同样规格的通用型号DZ47-32/2P+ELE。

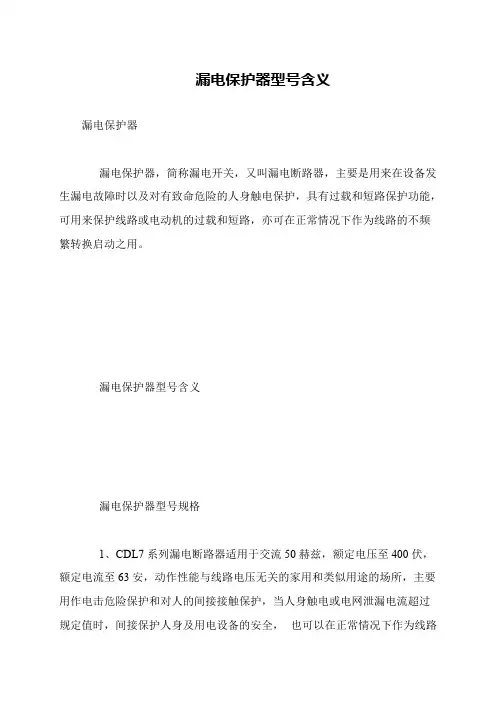

漏电保护器型号含义

漏电保护器型号含义

漏电保护器型号含义

漏电保护器 

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发

生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，

可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频

繁转换启动之用。 

漏电保护器型号含义

漏电保护器型号规格

1、CDL7系列漏电断路器适用于交流50赫兹，额定电压至400伏，

额定电流至63安，动作性能与线路电压无关的家用和类似用途的场所，主要

用作电击危险保护和对人的间接接触保护，当人身触电或电网泄漏电流超过

规定值时，间接保护人身及用电设备的安全， 也可以在正常情况下作为线路

的不频繁操作转换之用。 CDL7系列漏电断路器与CDB7配合使用时，能起

过载、短路保护作用。 

2、 DZL18系列漏电断路器（以下简称漏电断路器）适用于交流50

赫兹，额定工作电压220伏，额定电流为32安及以下的线电路中，用来对人

进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可

对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。

带过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。 产

品符合GB 16916、GB 16917和IEC 61008、IEC 61009标准。 

3、DZ20L系列漏电断路器（以下简称漏电断路器）主要适用于交流

50赫兹，额定工作电压为380伏，额定电流至630安的配电网络中，用来对

人进行间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而

引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，

还可作为线路的不频繁转换和电动机不频繁起动之用。 产品符合GB 14048.2和IEC 60947-2标准。

4、DZL25系列漏电断路器（以下简称漏电断路器）主要适用于交流

50赫兹、额定工作电压为380伏，额定电流至200安的配电网络中，用来对

人进行间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而

江苏淮阴苏益电器 JLZ-Ⅱ漏电断路器 说明书

江苏淮阴苏益电器 JLZ-Ⅱ漏电断路器 说明书

江苏淮阴苏益电器有限公司

JLZ-Ⅱ漏电断路器

江苏淮阴苏益电器有限公司 集过载、短路、缺相、剩余电流（漏电）等保护功能和自动重合闸于一体 采用 A/D 转换数字信号处理技术及 CPU自动控制技术，具有剩余电流动作值跟踪定档功能 判别、显示跳闸动作电流故障相和电流值 实时显示线路剩余电流值，记录、显示跳闸次数和闭锁次数江苏淮阴苏益电器有限公司

一、概述 JLZ­Ⅱ智能化组合漏电保护器（以下简称漏电保护器）是将漏电继电器，交流接触器以 及空气断路器的多种功能结合在一起，采用微处理器（CPU）数字化控制技术，为适应农村 电网安全用电环境开发的新产品，功能多样，设计合理，经济实用，使用方便。 适用于额定电压 380/220V，中性点直接接地的低压电网和用电设备做间接接触保护， 特别适用于农村低压电网、建筑工地和野外作业的用户，提供安全可靠的保护。 本系列产品符合 GB14048.2­2001、GB6829­1995 国家标准，通过中国质量认证中心的 国家强制性产品认证（CCC 认证）；适用于 GB13955­2005《剩余电流动作保护装置安装和 运行》国家标准要求。

二、功能特点 1、集过载、短路、缺相、剩余电流（漏电）等保护功能和自动重合闸于一体的机电一 体化产品。 2、额定剩余电流动作值自动跟踪定档：采用 A/D 转换数字信号处理技术及 CPU 自动控 制技术，实时检测供电线路剩余电流，当线路剩余电流较小时，额定剩余动作电流由 CPU 自动调整在低档，当线路剩余电流较大并维持一定时间后，额定剩余动作电流由 CPU 自动 整定在高一档位；该功能提高了剩余电流保护装置的投运率和可靠性。 3、判别、显示跳闸动作电流故障相和电流值：采用剩余电流动态相位检测、矢量计算 技术，能准确判别使剩余电流保护装置跳闸的故障漏电电流是 A、B、C 三相中的那一相， 并显示跳闸时漏电电流的大小；该功能减少了用户故障查找时间。 4、实时显示线路剩余电流值，记录、显示跳闸次数和闭锁次数，为供电管理、线路整 改提供准确客观数据。 主要功能 说 明 1 漏电保护 额定动作值由CPU自动跟踪整定 2 过流、短路保护 3 缺相保护 4 自动重合闸 5 实时显示剩余电流值、工作档位 6 显示跳闸故障相、跳闸电流值 7 记录、显示跳闸次数和闭锁次数 8 漏电报警；远距离分、合闸控制接口 此功能由用户确定

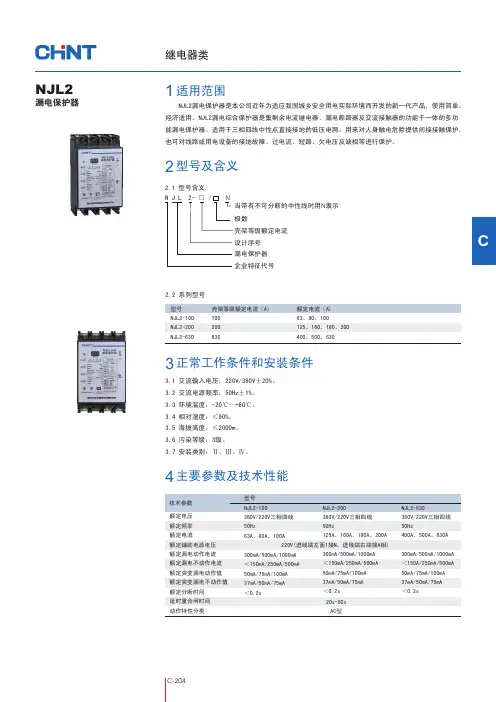

NJL2漏电保护器-PDF
