安装工程中给排水识图
室内给排水系统的组成：
室内给水系统的给水方式：
管道敷设方式：
1、给水管道有两种敷设方式：明装和暗装；
2、室内排水管道一般为明装，美观要求较高的场所可暗装。
管道的连接方式：
1、螺纹连接（丝接）—主要适用于钢管、塑料管；
2、焊接连接—主要适用于钢管；
3、法兰连接—主要适用于钢管、铸铁管；
4、胶水粘接—主要适用于塑料管；
5、热熔连接—主要适用于PPR管、PE管；
6、电熔连接—主要适用于PE管；
7、承插连接—主要适用有铸铁管；
8、卡箍连接—主要适用于钢管（一般用于消防系统）；
9、压接连接—主要用于薄壁不锈钢管。
常用材料：
常用材料：
其他常用管材：PP-R管、PE管、不锈钢管。
阀门：
过滤器、软管：
卫生洁具：
识图方法：
图纸尺寸：
保留装订线图纸：
图纸比例：
平面图选用比例，常用1:200、1:100、1:50； 系统图常选用的比例1:100、1:50，但一般不按比例绘制。
给水排水工程图中的常用图例：
标高-平面图标注方式：
标高-轴测图标注方式：
标高注意点：
1、室内标高一般标注的是相对标高，即相对正负零的标高；
2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；
3、标高按标注位置分为：顶标高、中心标高、底标高；
4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注：
管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
给排水工程识图要注意哪些？
室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。它们之间的界限是：给水系统以接入建筑物供水管的阀门为界;排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给排水系统
一、类型包括
生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;
生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成
1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。生活给水管管径le;150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径ge;150mm时，可采用给水铸铁管;埋地管管径ge;75mm时，宜采用给水铸铁管。生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。 常见的阀门有：
1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。
2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4)止回阀：用以阻止管道中水流的方向流动。
5)配水龙头。
5、用水设备：
包括：卫生器具、消防设备和生产用水设备等。
6、升压和储水设备：
当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。
建筑给水排水工程识图基础知识
最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给水系统
一、类型包括
生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成
1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。给水管道主要采用管材：钢管和铸铁管。生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：
1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。
2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4)止回阀：用以阻止管道中水流的方向流动。
5)配水龙头。5、用水设备：包括：卫生器具、消防设备和生产用水设备等。

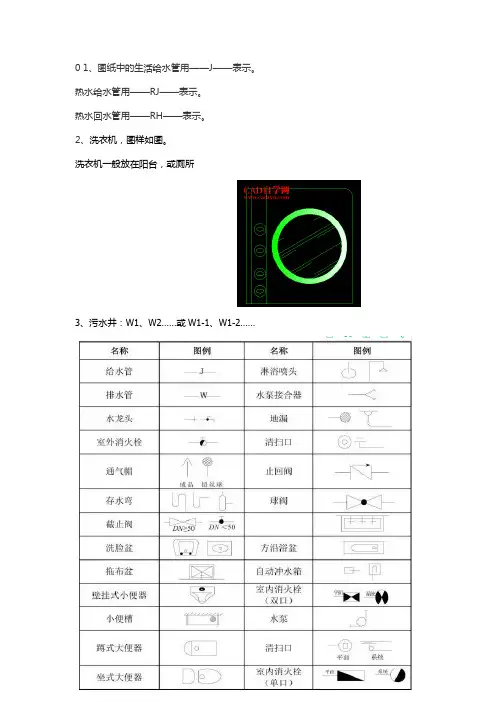

0 1、图纸中的生活给水管用——J——表示。
热水给水管用——RJ——表示。
热水回水管用——RH——表示。
2、洗衣机，图样如图。
洗衣机一般放在阳台，或厕所
3、污水井：W1、W2……或W1-1、W1-2……
【网上抄】靠谱否？
XHS:消火栓；JS：给水；DXH-S5；低区消火栓环管
S代表种管道，比如WS（污水管），X表示消防之类的给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。也有-F，就是废水。很少见有用-P表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP.
雨水管道-Y.
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY.
冷凝水管道-N。
管道立管-L.
另外设备的型号字母：
Q-流量或者风量
H-扬程
N-功率
P-压力
QW-潜污泵
其他阀门、器具之类的都是用图形区分。
ZP：自动喷淋管道
从上图可看出为什么图纸在 水管拐弯的直角处，用短斜线切掉直角来表示。
