1 微星AMD主板的BIOS设置详解 本设置讲解,以785GTM-E65为蓝本,其他AMD主板也可参考。 不同型号AMD主板只是BIOS设置项目有多有少,只要是有的项目,设置方式和内容基本相同。 一、BIOS主菜单 1、Standard CMOS Features 标准CMOS属性 2、Advanced BIOS Features 高级BIOS 属性 3、Integrated Peripherals 整合周边设备 4、Power Management 电源管理 5、H/W Monitor 硬件监测 6、Green Power 绿色节能 7、BIOS Setting Password 开机密码设置 8、Cell Menu 核心菜单 9、M-Flash U盘刷新BIOS 10、User Settings 用户设置项 11、Load Fail-Safe Defaults 加载安全缺省值 12、Load Optimized Defaults 加载优化值 13、Save & Exit Setup 保存设置并退出 14、Exit Without Saving 退出而不保存 二、Cell Menu 核心菜单设置 1、CPU相关设置 CPU相关设置有9项 1-1、CPU Specifications:这是查看CPU的规格和参数,也可以随时按F4查看。 2 1-2、AND Cool `n` Quiet:AMD CPU的节能技术,也叫“凉又静”。依据CPU负载改变CPU的倍频和电压。当CPU空闲时,核心电压降到最低,倍频也降到最低。如果主板有微星的APS功能,请开启这个选项。该选项的设置是Enabled和Disabled。 1-3、Adjust CPU FSB Frequency (MHz):调整CPU的前端总线频率。默认的频率是CPU的标准FSB频率,用户可以自己调整,就是超频。在这里直接键入频率数值,比如220。 1-4、Adjust CPU Ratio:调整CPU的倍频。AMD的CPU一般是锁定最高倍频的,只能降低倍频。有个别不锁倍频的CPU才可以调整到更高的倍频。该项的默认设置是Auto。敲回车,弹出倍频列表,用户可以从中选择希望的倍频。 1-5、Adjust CPU-NB Ratio:调整CPU内北桥(内存控制器)的倍率。AMD CPU整合了内存控制器,这个选项可以调整内存控制器的倍率。调整这个倍率要与内存频率设置相互配合,一般需要多次调整,才能达到最佳效果,如果设置不正确,可能引起蓝屏死机。 1-6、EC Firmware:EC固件设置。这是AMD SB710芯片组新开的一个设置项,用于开启被AMD关闭核心(有部分是不能正常运作的)。这项的默认设置是Normal。敲回车,弹出选项菜单供用户选择。 Normal是普通模式,就是不开启关闭的核心。Special是特殊模式,开启被关闭的核心。注意这个选项要配合下面的Advanced Clock Calibration设置。 1-7、Advanced Clock Calibration:高级时钟校准。这是SB750开始有的有的功能。用于校准CPU的时钟频率,同时支持AMD的CPU超频软件AMD Over Drive。SB710继承了这项功能,还可以配合EC Firmware开启关闭的核心。默认设置是Disabled。敲回车弹出选项菜单: Auto是自动模式。想开启关闭的核心,请设置为Auto。 All Cores是对所有核心都进行相同的高级时钟校准。选择了All Core后,菜单会多出一个选项。 就是要求选择校准的百分比。在Value上敲回车会弹出百分比选择菜单。 3 Per Core可以对每个核心单独设置时钟校准百分比。选择Per Core后,菜单会多出一个选项: 也是要求选择校准的百分比。在每一个Value敲回车都会弹出百分比选择菜单。 请注意,Value的个数与CPU的核心数相匹配,比如2核的就有2个Value选项。 1-8、Auto Over Clock Technology:微星独有的一种自动超频技术,默认是Disabled,可以设置为Max FSB。就是系统自动侦测CPU可能超频的最大FSB值。设置该项后,系统可能重复启动多次,最后找到最大FSB启动。由于FSB涉及内存的频率,可能会因为内存缘故而出现在最大FSB情况下,不能进系统,或者蓝屏死机。 1-9、Multistep OC Booster:这是微星独有的超频辅助技术,当CPU因超频较高,不能启动时,可以利用这个选项。它的作用是先以较低的频率启动进系统,然后再恢复原来频率。 该选项默认是Disabled,有Mode1和Mode2选项。Mode1是以低于原频率90%的频率启动。Mode2是以低于原频率80%的频率启动。 2、内存相关设置 内存设置有3项: 2-1、MEMORY-Z:这是查看内存的SPD参数。也可以随时按F5查看 插2条内存,弹出2条内存的SPD信息,如果插4条,就会有4条SPD信息。回车就可以查看1条内存的SPD: 2-2、Advance DRAM Configuration:高级DRAM配置。就是用户自己配置内存时序参数。回车进入高级DRAM配置: 4 2-2-1、DRAM Timing Mode:DRAM时序模式。有4项设置:Auto、DCT0、DCT1、Both。 Auto就是按内存条的SPD设置内存时序参数。DCT0是设置通道A,DCT1是设置通道B,Both是设置2个通道。默认设置是Auto。 这是DCT0的时序参数设置: 内存时序参数最主要的有4个。CL-tRCD-tRP-tRAS,这4个参数也是在内存条上常常看到的,比如8-8-8-24,就是这4个参数。 附注:内存时序参数知识 1、内存芯片内部的存储单元是矩阵排列的,所以用行(Row)地址和列(Column)地址标识一个内存单元。 2、内存寻址就是通过行地址和列地址寻找内存的一个存储单元。系统发出的地址编码需要经过地址译码器译出行地址和列地址,才可以对内存读写。 3、内存芯片是易失性存储器,必须经常对内存的每个存储单元充电,才可以保持存储的数据。读写前要先对选定的存储单元预充电(Pre charge)。 4、对内存的存储单元读写前要先发出激活(Active)命令,然后才是读写命令。 5、CL就是CAS Latency,CAS(列地址选通)潜伏时间,实际上也是延迟。指的是CPU发出读命令到获得内存输出数据的时间间隔。 6、tRCD是RAS-to-CAS Delay,行地址选通到列地址选通的延迟。一般是指发出激活命令和读写命令之间的时间间隔。在这段时间内经过充电,数据信号足够强。 7、tRP是Row-Pre charge Delay,行预充电延迟。一般是指发出预充电命令和激活命令之间的时间间隔。在这段时间内对激活的行充电。 8、tRAS是Row-active Delay,行激活延迟。一般是指行激活命令和发出预充电命令之间的时间间隔。 9、上述潜伏和延迟时间可以用绝对时间值ns,也可用相对时间—周期。一般多用周期表达。周期数越小,内存的速度越高。选购内存,不仅要看标注的频率,还要看标注的时序参数。内存时序参数标准由JEDEC制定。下面列出DDR3的时序参数规格,供参考。 5 标准的时序参数有7-7-7/8-8-8/9-9-9三种,其中7-7-7的最好。还有非标准的7-8-8/8-9-9的,这种时序参数的内存条,上标称频率就会死机蓝屏。降一级频率就没有问题。 2-2-2、DRAM Drive Strength:DRAM驱动强度。 该选项有4个参数,Auto是BIOS自动依据内存设置。其他是用户自己设置,DCT0是设置通道A,DCT1是设置通道B,Both是设置2个通道。设置为DCT0/1或Both时,会增加设置项目,下面看看用户自己手动设置的项目: 每个通道的信号驱动强度设置包括8项。 CKE Drive Strength:时钟允许(Clock enable)信号驱动强度 CS/ODT Drive Strength:片选/内建终端电阻驱动强度 Addr/Cmd Drive Strength:地址/命令驱动强度 Clock Drive Strength:时钟信号驱动强度 Data Drive Strength:数据信号驱动强度 DQS Drive Strebgth:数据请求信号驱动强度 ProcOdt:CPU内建终端电阻 驱动强度的设置就是用户设置内存信号的强度,一般以默认为1,设置选项是默认的倍率: 2-2-3、DRAM Advance Control:DRAM高级控制。 该选项有4个参数,Auto是BIOS自动依据内存设置。其他是用户自己设置,DCT0是设置通道A,DCT1是设置通道B,Both是设置2个通道。设置为DCT0/1或Both时,会增加设置项目,下面看看用户自己手动设置的项目: 每个通道的高级控制有6项。 DRAM Termination:内存芯片的片内终端电阻。从DDR2开始内存防止信号干扰的终端电阻放在芯片内。DDR3也是这样。这项是设置终端电阻的参数,设置参数有Auto、Disabled、75 6 ohms、150 ohms、50 ohms。默认是Auto。 DRAM Drive Weak:减弱DRAM驱动强度。设置参数有Auto、Normal、Reduced。Auto是让BIOS依据内存条自动设置。Normal是默认强度,Reduced是减弱驱动强度。 DRAM Parity Enable:允许DRAM 奇偶校验。奇偶校验是对内存读写是防止数据错误的一种方法。但允许奇偶校验会影响内存读写速度。设置参数有Auto、Enabled、Disabled。默认设置是Auto。 DRAM Self Refresh Rate Enable:允许DRAM自刷新速率。DRAM刷新就是充电,通过充电保持数据信号。自刷新是关闭系统时钟CKE,DRAM采用自己的内部时钟确定刷新速率。设置参数有Auto、Enabled、Disabled。默认设置是Auto。 DRAM Burst Length 32:DRAM突发模式的长度32。突发模式是系统对内存读写时一次连续读写。连续读写的长度有32字节和64字节。这项设置就是选择32字节,还是64字节。设置参数有Auto、64字节、32字节。默认是Auto。Auto就是由系统依据数据分布自动采用突发模式的长度。 Bank Swizzle Mode:Bank搅和模式。内存芯片内的存储单元是按矩阵排列的,每一矩阵组成一个Bank,芯片内的Bank有4 Bank、8 Bank等,一般中文称之为逻辑Bank。 内存芯片组成内存条后,也有Bank,一般以64位为一个Bank。通常一面内存的8颗芯片构成一个Bank。双面就是2个Bank。CPU和内存进行数据交换时以Bank为单位,一次交换64位数据,也就是通常说的“带宽”,双通道就是128位。这种Bank称之为物理Bank。CPU访问内存时先定位物理Bank,然后通过片选(信号)定位芯片内的逻辑Bank。 插在DIMM槽的内存条有1个或2个片选Bank,访问命令不管实际有几个片选Bank,都是覆盖2个。Bank Swizzle模式就是通过异或(XOR)逻辑运算,判定实际的片选Bank。设置参数有Auto、Disabled、Enabled。Auto就是交给BIOS和系统处理。Disabled就是禁止Swizzle模式,Enabled就是允许。Swizzle模式可以提高CPU的性能,但是会影响显卡性能。一般还是设置Auto为好。 2-2-4、1T/2T Memory Timing:1T/2T内存时序。这个选项也叫做“命令速度”,就是内存控制器开始发送命令到命令被送到内存芯片的延迟。1T当然比2T快。但是要依据内存条的性能。性能低的设置1T后肯定要蓝屏死机。一般保持Auto设置即可,让BIOS自己去设置。
Intel主板上电时序讲解(3)
网芯;sio收到pfmrst#信号后,然后由sio的31脚输出pcierst#、33脚输出iderst#、34脚输出pfmrst1到bios和北桥。
(主板上的很多复位电路的复位端,有时候是直接并联在一起的,有时候是在复位端前面加一个缓冲器进行隔离,常用的缓冲器就是74f125。)
在北桥nb接收到南桥送出的pfmrst1后,北桥送出cpurst#给775cpu,以通知cpu可以开始执行第一个指令动作.(不过要北桥送出cpurst#的前提是在北桥的各个工作电压&clock都ok的情况下)。
之后电脑就进入软启动状态,即bios开始工作,将控制权交给bios的post程序,由post程序检查硬件的工作状态和配置信息,产生各种总线信号,初始化硬件,点亮显示器,然后将控制权交给操作系统,完成软启动。
[1] [2] [3]
分享到:0
台式机主板上电时序
台式主板上电时序
装入主板电池后首先送出RTCRST#(3V的复位信号)给南桥,
南桥边的晶振提供32.768KHZ频率给南桥
I/O芯片检测电源是否正常提供+5VSB电压
+5VSB电压正常转换出+3VSB
I/O发出RSMRST#信号通知南桥+5VSB已经准备好了
南桥正常送出SUSCLK(32KHZ)
当用户按下电源按钮后,将送出PWRBTN#给I/O和南桥
I/O收到后发出PWRBTN#信号给南桥
南桥送出SLP_S3#和SLP_S4#给I/O
I/O发出PS_ON#(低电平)给主机电源
当电源接收到PSON#(由高电平向低电平跳变),电源开关立即送出+12,-12V,+3.3V,+5V,-5V这些主电源电压
当主机电源送出+12V,-12V,+3.3V,+5V,-5V主电源电压后,其他主板转换后的工作电压如:+VTT_CPU,+1.5V,+2.5V_DAC,+5V_DUAL,+3V_DUAL,+1.8V_DUAL也将随后全部送出
当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD电源好信号(高电平)给CPU、时钟芯片、CPU电源管理芯片。
时钟芯片开始给各个功能性芯片电路提供同步时钟,(此时侦测卡的CLK指示灯亮)
时钟芯片同时给南桥提供时钟。
CPU用VTT_PWRGD信号确认VTT_CPU(供CPU电压)稳定在安全范围内,接到VTT_PWRGD信号后CPU会发出VID
CPU电源管理芯片收到VTT_PWRGD后会根据VID组合送出VCORE(CPU核心供电)
在VCORE正常发出后,CPU电源管理芯片立即送出VRMPWRGD信号给南桥,来通知南桥现在VCORE电压已经正常发出。
当提供给南桥的工作电压和时钟都好了后,由南桥发出PLTRST#和PCIRST#给各个功能性芯片电路(此时侦测卡的RST指示灯亮)
在北桥接收到南桥发出的PLTRST#大约1ms后,(此时北桥的各个工作电压和时钟应正常)北桥送出CUPRST#给CPU,来通知CPU可以开始执行第一个指令动作
1 / 3

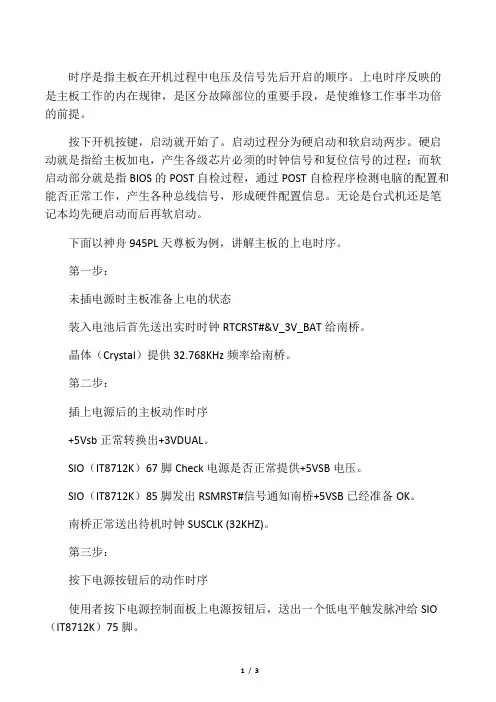

时序是指主板在开机过程中电压及信号先后开启的顺序。上电时序反映的是主板工作的内在规律,是区分故障部位的重要手段,是使维修工作事半功倍的前提。
按下开机按键,启动就开始了。启动过程分为硬启动和软启动两步。硬启动就是指给主板加电,产生各级芯片必须的时钟信号和复位信号的过程;而软启动部分就是指BIOS的POST自检过程,通过POST自检程序检测电脑的配置和能否正常工作,产生各种总线信号,形成硬件配置信息。无论是台式机还是笔记本均先硬启动而后再软启动。
下面以神舟945PL天尊板为例,讲解主板的上电时序。
第一步:
未插电源时主板准备上电的状态
装入电池后首先送出实时时钟RTCRST#&V_3V_BAT给南桥。
晶体(Crystal)提供32.768KHz频率给南桥。
第二步:
插上电源后的主板动作时序
+5Vsb正常转换出+3VDUAL。
SIO(IT8712K)67脚Check电源是否正常提供+5VSB电压。
SIO(IT8712K)85脚发出RSMRST#信号通知南桥+5VSB已经准备OK。
南桥正常送出待机时钟SUSCLK (32KHZ)。
第三步:
按下电源按钮后的动作时序
使用者按下电源控制面板上电源按钮后,送出一个低电平触发脉冲给SIO(IT8712K)75脚。
2 / 3
SIO(IT8712K)收到后由72脚发出一个低电平触发脉冲给南桥。
SB送出SLP_S3#和SLP_S4#两个休眠信号给SIO(IT8712K)的71脚和77脚。
SIO(IT8712K)76脚发出PS_ON#(Low)开机信号给ATX Power的14脚。
当ATX Power接收到PSON#由High变Low后,ATX Power即送出±12V,
+3.3V,±5V数组主要电压.
一般当电源送出的+3.3Vand +5V正常后,SIO(IT8712K)的95脚ATXPG信号由5V通过R450和R472两个8.2K的电阻分压提供侦测信号。
