多级离心泵：功用特点与结构分析多级离心泵是一种常见的离心泵类型，它由多个离心叶轮和几个
导向叶片构成，每个叶轮和导向叶片组合形成一个级别。

多级离心泵
适用于高扬程、中小流量场合，其故障率较低，效率较高，使用寿命
较长等优点。

一、结构组成
1.叶轮：叶轮是离心泵中转换水能的元件。

多级离心泵中由多个
叶轮组合成不同级数，其叶片数量和角度大小会在不同级别产生变化。

2.导向叶片：导向叶片是多级离心泵中控制流量方向和调节进出
口压力的重要部件，在泵内安装在叶轮之间。

3.泵壳：泵壳是多级离心泵的主体部件之一，由前壳体和后壳体
组成，在泵的安装和维修时都是非常重要的部件。

二、工作原理
多级离心泵主要通过叶轮的高速旋转产生离心力，将液体加速向
外运动，然后由导向叶片来转变流向，将高速液体变成高压液体并送出。

三、应用领域
多级离心泵适用于高层建筑、城市供水、农田灌溉、工业循环水
等领域，其高扬程和高效率的特点使其广受欢迎。

同时，在化工、制
药及油田开采等行业也有广泛应用。

四、建议选择
在选择多级离心泵时，应根据具体工况选择泵的扬程、流量、材质、密封方式和马力等参数。

同时，在购买前应该注意检查泵的质量、噪音和温度，避免潜在故障的发生。

旋转。平衡装置中有两个间隙，一个是由轴套外圆形成的径向间 隙b1，另一个是平衡盘内端面形成的轴向间隙b2，平衡盘外端面 通过平衡室与泵吸入口相通。径向间隙前的压力是末级叶轮后泵 腔的压力P3，通过径向间隙b1下降为P4，又经过轴向间隙b2下 降为P5，即平衡盘后面的压力。平衡盘前面的压力P4大于平衡盘 后面的压力P5，其压差在平衡盘上产生平衡力F，用以平衡作用 在转子上的轴向力A。值得说明的是，平衡盘是靠泄漏产生压差 来变化平衡力的，没有泄漏就不能达到轴向力的完全平衡，但可 以设法在小的泄漏下产生大的平衡力变化。一般多级泵平衡盘的 泄漏量为额定流量的3％～8％。
多级离心泵
孟国栋
一、组成 二、轴承结构 三、泵的工作原理 四、平衡装置的工作原理 五、轴向力的平衡 六、径向间隙、串量的测量及调整
一、组成
多级泵主要由定子，转子，轴承，轴封四大 部分组成。
转子部分主要由轴，叶轮，平衡盘，轴套等 组成。
泵的转子部件是由两个径向轴承和推力轴承 部件完成径向支撑和轴向固定、推力轴承部件承 受泵的水力平衡装置没有完全平衡的残余的轴向 力。叶轮是按顺序装在轴上，所有叶轮都用卡环 轴向固定在轴上，叶轮的吸入口都朝向泵的吸入 端，泵轴的两端密封是用机械密封。
平衡盘和平衡鼓不同，它能自动平衡轴向力Байду номын сангаас这是因为平衡
盘两个间隙相辅相成的结果。平衡装置总压差Δp与两个间隙压差 Δp1和Δp2之间的关系及各处压力的关系如下：
Δp＝Δp1+Δp2，Δp＝P3-P5，Δp1＝P3-P4，Δp2＝P4-P5，在稳定 的工况下，P3和P5一般是不变的，即Δp不变。这样，如果转子 上的轴向力A大于平衡盘上的平衡力F，转子向左移动，轴向间隙 b2减小，相应的Δp2增大，所以Δp1减小，P4增大，平衡力F增大， 待增加到等于轴向力A，即达到平衡时，转子停止向左移动。反 之，如果转子上的轴向力A小于平衡盘上的平衡力F，转子向右移 动，轴向间隙b2增大，相应的Δp2减小，所以Δp1增大，P4减小， 平衡力F减小，待减小到等于轴向力A，即达到平衡时，转子停止

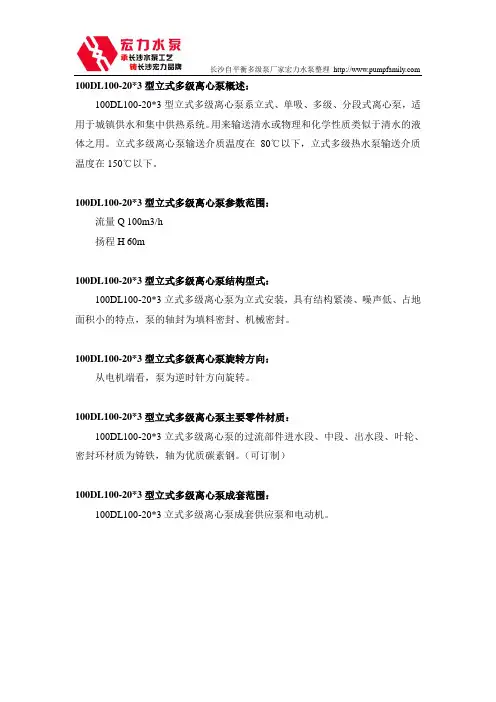

长沙自平衡多级泵厂家宏力水泵整理 100DL100-20*3型立式多级离心泵概述：
100DL100-20*3型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。

100DL100-20*3型立式多级离心泵参数范围：
流量Q 100m3/h
扬程H 60m
100DL100-20*3型立式多级离心泵结构型式：
100DL100-20*3立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

100DL100-20*3型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

100DL100-20*3型立式多级离心泵主要零件材质：
100DL100-20*3立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

（可订制）
100DL100-20*3型立式多级离心泵成套范围：
100DL100-20*3立式多级离心泵成套供应泵和电动机。
