点动正转控制线路的原理分析

四、重点、难点
点动正转控制线路与连续正转控制线路怎样融合为连续与点动正转控制线路
五、教学方法与过程
1、复习连续正转控制线路与点动正转控制线路的绘制，工作原理பைடு நூலகம்配盘及排除故障
2、复习完之后给同学们出一道题让同学们自行设计绘制点动与连续运行的正转控制线路图并分析其工作原理（分析绘制设计时以组为单位进行分析并说明其理由）
3、根据同学们分析绘制出的图改正其弊处、表扬其优点逐步完成连续与点动运行的绘制及其工作原理，同时也解决了重点及难点。
4、配盘练习
准备工具、测电笔、螺钉旋具、尖嘴钳、剥线钳，电工刀、兆欧表、万用表等及导线若干。
（1）根据同学们自行分析绘制出的连续与点动混合正转控制线路图运用对比法分析出与连续正转控制线路图的相同之处和不同之处，经分析得出只是控制线路的连续启动按钮与自锁回路处多了一对复合按钮
连续与点动混合正转控制线路
连续与点动混合正转控制线路
一、教学目的
让同学们熟练掌握连续与点动混合正转控制线路的绘制、工作原理、配盘及排除故障
二、教学要求
同学们能够充分认识到此图在今后教学中的作用
三、连续与点动线路的作用
本图对常用生产机械的电气控制及安装调试与维修起着重要的作用，机床设备的线路图中有很多都用上了连续与点动混合正转线路，例如机床设备在正常工作时，一般需要电动机处在连续运转状态，但在试车或调整刀具与工作的相对位置时又需要电动机能点动控制，实现这种工艺要求的线路就是连续与点动混合正转控制线路。
（2）利线线号配线法绘制点动与连续运行正转控制线路的实物连接图，根据实物连接图，以组为单位配发工具导线，仪表来进行配盘。
五、排除故障
主线路与连续运行正转控制线路故障一样控制线路，由我给同学们分析故障现象，最后反过来我给同学们说故障现象让同学们查找故障点、讲完之后以组为单位进行排除故障练习。

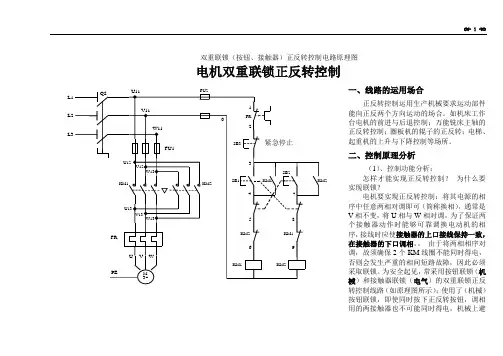

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

三相电机的点动控制原理
三相电机的点动控制是一种简单的控制方法，它可以通过不同的电器元件，来实现对三相电机进行启动、停止、反转等控制。

其原理可归纳为以下几点：
1.电源供电：为了使三相电机正常工作，需要提供稳定的三相交流电源供电，这一点是三相电机点动控制的前提。

2.接线方法：三相电机有三根电源线，这三条线对应三个相位，需要按照正确的接线方法进行连接。

3.启动电器元件：点动控制需要使用不同的启动电器元件，如接触器、继电器、起动器等，这些电器元件可通过控制电路实现对三相电机的控制。

4.控制电路：控制电路是点动控制的关键，它是连接电源供电和启动电器元件的中间件，通过控制电路可以实现对三相电机的启动、停止、反转等控制，控制电路的具体实现方法因控制电器元件的不同而有所区别。

5.控制信号：控制电路中需要控制信号，如控制按钮、电子开关等，在控制电路中只有当接收到特定的控制信号时，才能够控制三相电机的启动、停止、反转。

总体来看，三相电机的点动控制原理比较简单，只需要按照正确的接线方法进行连接，并选用适合的启动电器元件和控制电路，即可实现对三相电机进行控制。

而在实际应用中，三相电机的点动控制往往需要结合具体情况来进行设置和调节，因此需要具备一定的电气知识和技能。

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
