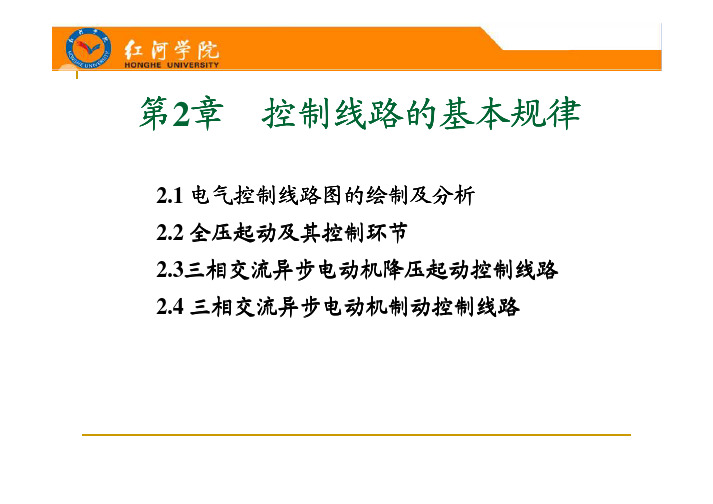

第2章控制线路的基本规律2.1 电气控制线路图的绘制及分析2.2 全压起动及其控制环节2.3三相交流异步电动机降压起动控制线路2.4 三相交流异步电动机制动控制线路2.1 电气控制线路图的绘制及分析用以描述电气控制设备电气原理及安装用以描述电气控制设备电气原理及安装、、调试用的工艺性图纸试用的工艺性图纸，，主要包括电气原理图主要包括电气原理图、、电气安装位置图气安装位置图、、电气安装接线图和电气安装互连图等连图等。
2.1.1 电气线路图2.1.2 电气原理的读图方法2.1.1 电气线路图电气线路图电气线路图：：电气线路图是指描述控制线路接线关系和原理的图纸电气线路图是指描述控制线路接线关系和原理的图纸，，分为电气原理图和电气安装接线图图和电气安装接线图。
电气原理图的分类电气原理图的分类：：主：强电流通过部分辅：控制控制、、照明照明、、指示电气原理图的绘制规则电气原理图的绘制规则：：主：粗实线辅：细实线电气符号画法电气符号画法：：一般垂直放置一般垂直放置，，也可以逆时针转动90水平放置水平放置。
图中电器元件的状态为常态图中电器元件的状态为常态（（未压动未压动、、未通电……）2.1.2 电气原理的读图方法1、查线读图法查线读图法（（常用方法常用方法）：）：按照由主到辅按照由主到辅，，由上到下由上到下，，由左到右的原则分析电气原理图理图。
较复杂图形较复杂图形，，通常可以化整为零通常可以化整为零，，将控制电路化成几个独立环节的细节分析成几个独立环节的细节分析，，然后然后，，再串为一个整体分析。
2、逻辑代数法用逻辑代数描述控制电路的工作关系用逻辑代数描述控制电路的工作关系。
2.2 全压起动及其主要控制环节本节主要描述小型电动机的全压起动及其主要控制环节，（，（电动机的启动方法和原理已由电机课程进行过理电动机的启动方法和原理已由电机课程进行过理论研究论研究））有起停控制有起停控制、、正反转控制电路正反转控制电路、、其它环节等其它环节等。

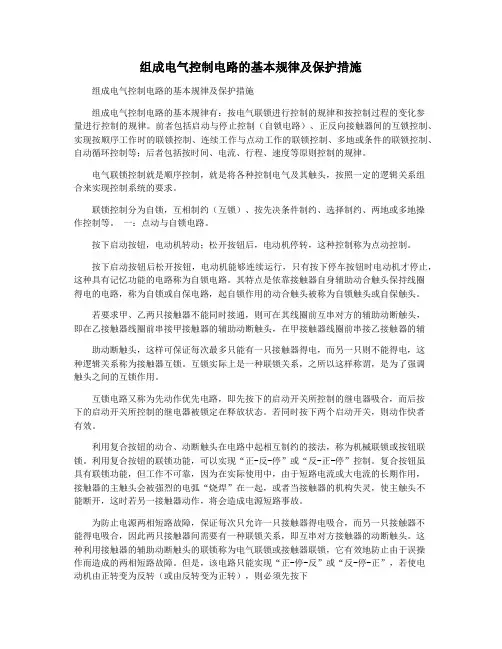

组成电气控制电路的基本规律及保护措施组成电气控制电路的基本规律及保护措施组成电气控制电路的基本规律有：按电气联锁进行控制的规律和按控制过程的变化参量进行控制的规律。
前者包括启动与停止控制（自锁电路）、正反向接触器间的互锁控制、实现按顺序工作时的联锁控制、连续工作与点动工作的联锁控制、多地或条件的联锁控制、自动循环控制等；后者包括按时间、电流、行程、速度等原则控制的规律。
电气联锁控制就是顺序控制，就是将各种控制电气及其触头，按照一定的逻辑关系组合来实现控制系统的要求。
联锁控制分为自锁，互相制约（互锁）、按先决条件制约、选择制约、两地或多地操作控制等。
一：点动与自锁电路。
按下启动按钮，电动机转动；松开按钮后，电动机停转，这种控制称为点动控制。
按下启动按钮后松开按钮，电动机能够连续运行，只有按下停车按钮时电动机才停止，这种具有记忆功能的电路称为自锁电路。
其特点是依靠接触器自身辅助动合触头保持线圈得电的电路，称为自锁或自保电路，起自锁作用的动合触头被称为自锁触头或自保触头。
若要求甲、乙两只接触器不能同时接通，则可在其线圈前互串对方的辅助动断触头，即在乙接触器线圈前串接甲接触器的辅助动断触头，在甲接触器线圈前串接乙接触器的辅助动断触头，这样可保证每次最多只能有一只接触器得电，而另一只则不能得电，这种逻辑关系称为接触器互锁。
互锁实际上是一种联锁关系，之所以这样称谓，是为了强调触头之间的互锁作用。
互锁电路又称为先动作优先电路，即先按下的启动开关所控制的继电器吸合，而后按下的启动开关所控制的继电器被锁定在释放状态。
若同时按下两个启动开关，则动作快者有效。
利用复合按钮的动合、动断触头在电路中起相互制约的接法，称为机械联锁或按钮联锁。
利用复合按钮的联锁功能，可以实现“正-反-停”或“反-正-停”控制。
复合按钮虽具有联锁功能，但工作不可靠，因为在实际使用中，由于短路电流或大电流的长期作用，接触器的主触头会被强烈的电弧“烧焊”在一起，或者当接触器的机构失灵，使主触头不能断开，这时若另一接触器动作，将会造成电源短路事故。
第一章常用低压电器习题1-1判断题（正确的打√，错误的打×）1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。
（）1-1-2 交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。
（）1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密，不发生振动动与噪声。
（）1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。
（）1-1-5 低压断路器又称为自动空气开关。
（）1-1-6 只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）1-1-7 直流电磁铁励磁电流的大小与行程成正比。
（）1-1-8 熔断器的保护特性是反时限的。
（）1-1-9 低压断路器具有失压保护的功能。
（）1-1-10 一定规格的热继电器，其所装的热元件规格可能是不同的。
（）1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。
（）1-1-12 热继电器的额定电流就是其触点的额定电流。
（）1-1-13 热继电器的保护特性是反时限的。
（）1-1-14 行程开关、限位开关、终端开关是同一种开关。
（）1-1-15 万能转换开关本身带有各种保护。
（）1-1-16 主令控制器除了手动式产品外，还有由电动机驱动的产品。
（）1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。
（）1-2 选择题（将正确答案的序号填入括号中）1-2-1 关于接触电阻，下列说法中不正确的是（）。
A 由于接触电阻的存在，会导致电压损失B由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠1-2-2 为了减小接触电阻，下列做法中不正确的是（）。
A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在，将导致（）。
A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（）。
可编辑修改精选全文完整版一、课程性质及定位本课程是机电专业的一门专业主干核心课程，适用于机械制造与自动化、机电一体化等专业，属于B类课程。
本课程定位于电气控制线路的工作原理与PLC 编程两大方面的内容，培养学生的分析和设计电气控制线路的能力，是一门既有系统理论又有实践性的专业课程。
二、本课程教学目标与任务通过本课程的学习，学生应能掌握PLC的基本工作原理和电气控制的基础知识。
为此，必须完成继电-接触器控制电路的基本知识和常用控制电路的教学任务，培养学生熟练地掌握继电-接触器系统基本控制电路，并能设计、安装、调试各种简单的电气控制电路的能力。
三、先修及后续课程先修课程：《电工基础》、《电子技术》、《电机与拖动》后续课程：《伺服系统》、《机电一体化技术》、《数控机床调试与维护》等。
四、本课程教学内容及基本要求第一章常用低压电器教学内容：接触器、熔断器；电磁式接触器；低压断路器；继电器。
基本要求：了解控制电器的分类与应用特点；了解常用典型控制电器的主要特点及结构特征；掌握常用典型控制电路的用法，会识别常用控制电器及图形符号。
第二章电气控制线路的基本原则及基本控制电路教学内容：三相异步电动机的点动、长动控制电路；三相笼型异步电动机单向全压起动控制线路；三相笼型异步电动机降压起动控制线路；三相笼型异步电动机正、反转控制线路；三相笼型异步电动机制动控制线路；电动机的保护电路。
基本要求：了解电气控制线路绘制的国家标准化；能绘制和阅读简单的电气控制原理图；理解常用的几种基本控制电路的工作原理；能利用常用的控制电器和基本电路进行简单的控制电路设计制作。
第三章常用机床电气控制教学内容：CA6140车床的电气控制；M7130平面磨床的电气控制；Z3050搖臂钻床的电气控制；铣床电路电气控制。
基本要求：能阅读各种机床的电气控制原理图；理解常用的几种基本控制电路的工作原理。
第四章可编程序控制器的基本概况教学内容：可编程序控制器的基本概；基本要求：了解可编程控制器的历史与发展，应用领域与发展趋势。
