电气控制与PLC应用-电气控制实训教案第一章:电气控制基础1.1 电气控制概述了解电气控制的基本概念、分类和应用领域。
掌握电气控制系统的组成和功能。
1.2 常用低压电器熟悉常用的开关、接触器、继电器、保护器等低压电器的结构和原理。
学习电器符号和功能,并能够识别和应用。
第二章:电气控制线路设计2.1 控制电路的基本设计原则掌握控制电路设计的基本原则和方法。
学习如何选择合适的控制电器和保护元件。
2.2 常用控制电路学习常用的控制电路图和原理,如启动、停止、正反转、调速等。
分析实际电路图,并进行解读和应用。
第三章:PLC基础3.1 PLC概述了解PLC的定义、功能和工作原理。
掌握PLC的组成部分和各部分的作用。
3.2 PLC编程软件的使用学习PLC编程软件的安装和界面操作。
熟悉编程软件的功能和编程的基本操作。
第四章:PLC编程技术4.1 PLC编程语言学习PLC编程的基本语言,如指令表、逻辑功能图、功能块图等。
掌握不同编程语言的特点和应用场景。
4.2 常用PLC指令学习常用的PLC指令及其功能和使用方法。
掌握指令的编程和应用技巧。
第五章:电气控制与PLC应用实例5.1 电动机控制实例分析电动机控制系统的需求,设计电气控制电路。
利用PLC实现电动机的控制,并进行编程和调试。
5.2 自动化生产线实例了解自动化生产线的组成和工作原理。
学习如何利用PLC实现生产线的控制和自动化。
第六章:常用PLC品牌及选型6.1 常用PLC品牌介绍熟悉国内外常见的PLC品牌,如西门子、三菱、欧姆龙等。
了解各品牌PLC的特点、性能和应用领域。
6.2 PLC选型原则掌握PLC选型的原则和步骤。
学习如何根据实际应用需求选择合适的PLC型号。
第七章:PLC系统设计与调试7.1 PLC系统设计学习PLC系统设计的一般流程和方法。
掌握PLC系统硬件选型、软件编程、参数设置等环节。
7.2 PLC系统调试与维护学习PLC系统的调试方法和技巧。

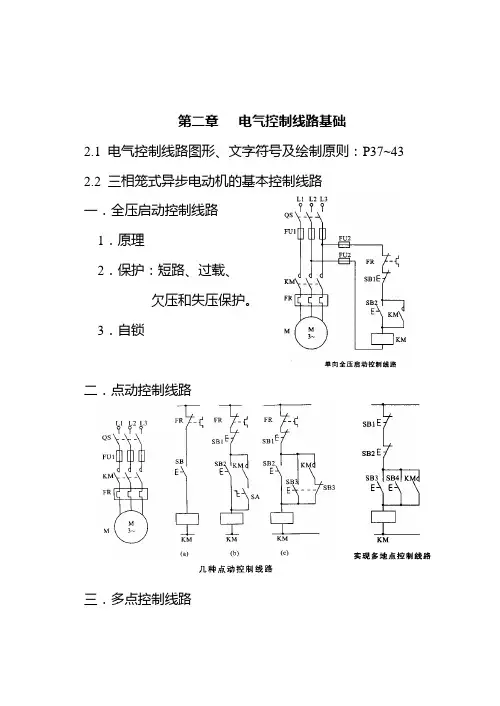

第二章电气控制线路基础2.1 电气控制线路图形、文字符号及绘制原则:P37~43 2.2 三相笼式异步电动机的基本控制线路一.全压启动控制线路1.原理2.保护:短路、过载、欠压和失压保护。
3.自锁二.点动控制线路三.多点控制线路四.正反转控制线路互锁五.顺序控制线路六.自动循环控制线路限位开关:SQ1、SQ2 限位保护:SQ3、SQ42.3 三相笼型异步电动机降压启动控制线路较大容量的笼型异步电动机(大于10KW)直接启动时,电流为其标称额定电流的4~5倍,会对电网产生巨大冲击,所以一般都采用降压启动(启动时降压,运行时全压)。
一.Y-△降压启动启动时为Y正常运行时为△二.自耦变压器降压启动三.软启动:P51~562.4 三相异步电动机制动控制线路制动控制方法分:机械制动:用机械装臵强迫电动机迅速停车电气制动:给电动机加一个与原来旋转方向相反的制动转矩,迫使电动机迅速下降。
一.反接制动控制1.单向运行反接制动2.可逆运行反接制动二.能耗制动控制1.电动机单向运行能耗制动2.电动机可逆运行能耗制动2.5 三相笼型异步电动机调速控制一.调速方法p s f s n n o )1(60)1(1-=-=三种:变极对数p 的变极调速、变转差率s 的降压调速和变电动机供电电源频率f 1的变频调速。
二.变极调速控制线路 变极电动机一般有双速、三速、四速之分,双速电动机装有一套绕组,而三速、四速则为两套绕组。
三.变极调速:控制最复杂,性能最好。
P63~67 2.6 电气控制线路的简单设计法一.简单设计法介绍:68~71二.设计举例2.7 典型生产机械电气控制线路分析一.电气控制线路分析的内容与要求1.内容:电气说明书、电气控制原理图2.分析方法:主电路→控制电路→总体检查二.常用机床电气控制1.C650卧式车床电气控制线路分析①机床的主要结构和运动形式②电气控制线路分析:P762.M7475型平面磨床电气控制线路例:一台4级带送机,由4台笼型电动机拖动,要求按以下设计控制电路。
《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎么区分电压线圈与电流线圈?答:从外部结构特征上,直流电磁机构铁心与衔铁由整块钢或钢片叠制而成,铁心端面无短路环,直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成,铁心端面上必有短路环,交流电磁线圈设有骨架,做成短而厚的矮胖型。
电压线圈匝数多,线径较细,电流线圈导线粗,匝数少。
1-2 三相交流电磁铁有无短路环,为什么?答:三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压,流过三相对称电流,磁路中通过的是三相对称磁通,由于其相位互差120º,所产生的电磁吸力零值错开,其合成电磁吸力大于反力,故衔铁被吸牢而不会产生抖动和撞击,故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源,直流电磁线圈误接入对应交流电源,将发生什么问题,为什么?答:交流电磁线圈误接入对应直流电源,此时线圈不存在感抗,只存在电阻,相当于短路状态,产生大的短路电流,立即将线圈烧毁。
直流电磁线圈误接入对应交流电源,由于阻抗存在,使线圈电流过小,电磁吸力过小;衔铁吸合不上,时间一长,铁心因磁滞、涡流损耗而发热,致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的?交流接触器的额定参数中为何要规定操作频率?答:接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器,其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍,甚至高达10~15倍,如果交流接触器频繁工作,将因线圈电流过大而烧坏线圈,故要规定操作频率,并作为其额定参数之一。
1-6 交流接触器与直流接触器有哪些不同?答:1)直流接触器额定电压有:110、220、440、660V,交流接触器额定电压有:127、220、380、500、660V。
2)直流接触器额定电流有40、80、100、150、250、400及600A;交流接触器额定电流有10、20、40、60、100、150、250、400及600A。
电气控制的基本线路1. 介绍电气控制是现代工业中常见的控制方式之一。
它通过电气线路来控制电气设备的开关、速度、方向等参数,实现对设备的精确控制。
本文将介绍电气控制中常见的基本线路和其工作原理。
2. 基本元件电气控制线路中常用的基本元件有开关、继电器、接触器、按钮等。
下面将对这些基本元件进行简要介绍。
2.1 开关开关是电气控制线路中最基本的元件之一。
它能够打开或关闭电路,控制电流的通断。
开关通常由导电材料制成,分为单极、双极和多极开关。
2.2 继电器继电器是一种电控制电器,它通过小电流控制大电流的通断。
继电器通常由线圈和触点组成。
当线圈通电时,会产生磁场,吸引触点闭合或断开,从而控制电路的通断。
2.3 接触器接触器类似于继电器,也是一种电控制电器。
接触器通常用于控制较大功率的电气设备,如电动机。
它与继电器不同的是,接触器通常具有较高的额定电流和耐受能力。
2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。
按钮通常有开关按钮和复位按钮两种类型。
开关按钮用于设备的启动和停止,而复位按钮用于恢复到初始状态。
电气控制中常用的基本线路有串联线路、并联线路、混合线路和反馈线路。
下面将详细介绍这些基本线路及其工作原理。
3.1 串联线路串联线路是最简单的电气控制线路之一,它将多个控制元件按照顺序连接在一起,电流依次流过每个控制元件。
当串联线路中的任意一个控制元件打开或关闭时,都会影响整个线路的通断情况。
3.2 并联线路并联线路是多个控制元件同时与电源相连,它们之间的连接点则与控制元件的输出端相连。
并联线路中的每个控制元件都可以独立地控制电路的通断情况。
混合线路是串联线路和并联线路的组合。
在混合线路中,串联线路和并联线路交替出现。
通过合理的设计,可以实现复杂的电气控制功能。
3.4 反馈线路反馈线路是一种特殊的电气控制线路,它通过将一部分输出信号反馈到输入端,实现对电气设备的精确控制。
反馈线路常用于需要精确测量和控制的系统中。
第二章电器控制线路的基本控制环节2.1分析图2.43中各控制电路按正常操作时会出现什么现象?若不能正常工作加以改进。
2.2路。
2.3 试画出某机床主电动机控制线路图。
要求:⑴可正反转;⑵可正向点动;⑶两处起停。
答:要求电路图如下所示2.4 如图2.44所示,要求按下起动按钮后能依次完成下列动作: (1) 运动部件A 从1到2; (2) 接着B 从3到4; (3) 接着A 从2回到1; (4) 接着B 从4回到3;12344321DCBATNS AD 1F FA BM 1M S Q S Q S Q S Q12342.5 要求三台电动机M1、M2、M3按下列顺序起动:M1起动后,M2才能起动;M2起动KM2后,M3才能起动。
停止时按逆序停止,试画出控制线路。
2.6什么叫降压起动?常用的降压起动方法有哪几种?答:(1)降压起动即:在起动时减小加在电动机定子绕组上的电压,以减小起动电流;而起动后再将电压恢复到额定值,电动机进入正常工作状态。
(2)三相笼型异步电动机降压启动的方法有:定子绕组串电阻(电抗)启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。
2.7 电动机在什么情况下应采用降压起动?定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动?为什么?答:当电源容量小于180KV,电动机容量在小于7KV的情况下通常采用降压启动。
Y—△降压启动不适合定子为Y形接法的三相异步电动机,在启动后电机会仍然处于低压运行。
2.8 找出图2.45所示的Y—△降压起动控制线路中的错误,并画出正确的电路。
2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答:(1)当KT延时时间太短电动机未完全启动之前就工作(2)延时闭合与延时打开的触点如果接反,则电路一旦通电,KM2线圈即可得电,电动机不经过星形启动就工作三角形正常运行状态。
2.10 找出图2.46 —△降压起动控制线路中的错误,并画出正确的电路。
