555内部电路原理图及应用555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以和为代号。
他们的输入端的形式，也就是电路的结构特点是：“”和“”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“”，都是从2端输入。
电路的2端不带任何元件，具有最简单的形式；电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为；使用晶体管、运放放大器等辅助器件的电路为。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（）和单端输入（）2个单元。
单端比较器（）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
555振荡电路1. 引言555振荡电路是一种经典的电子电路，常被用于生成各种不同种类的时钟信号、频率信号等。
它由三个主要部分组成：比较器、RS触发器和输出级。
本文将详细介绍555振荡电路的工作原理、电路组成和常见应用。
2. 工作原理555振荡电路是基于555定时器芯片的原理设计的。
555定时器是一种多功能集成电路，内部含有电压比较器、RS触发器、输出级等电路元件。
它可以根据不同的接线方式和外接元件的选择，实现不同的功能。
555振荡电路的工作原理如下： 1. 初始状态下，RS触发器的两个输入端都为低电平，输出端为高电平。
2. 当输入电压超过0.5VDD时，RS触发器翻转，输出端变为低电平。
3. 当输入电压低于0.5VDD时，RS触发器再次翻转，输出端恢复为高电平。
4. 通过控制输入引脚和电源引脚，以及外部元件的时序和电压条件，可以实现不同种类的振荡信号输出。
3. 电路组成555振荡电路通常由以下组成部分： 1. 电源电路：提供工作电压和电流。
2. 控制引脚：包括RST（复位）引脚、THR （阈值）引脚和TRI（触发）引脚，可以控制振荡电路的启动、停止、频率等参数。
3. 外部元件：包括电容、电阻和二极管等元件，通过不同的连接方式和参数选择，可以实现不同类型的振荡信号输出。
4. 输出引脚：输出振荡信号。
4. 555常见应用555振荡电路由于其简单可靠的特性，被广泛应用于各种电子设备和电路中。
以下是555振荡电路的一些常见应用场景：4.1 时钟信号生成555振荡电路可以用作时钟信号的生成器，通过调整电容和电阻等参数，可以得到不同频率的时钟信号，用于驱动数字电路、时序控制等应用场景中。
4.2 闪光灯控制555振荡电路可以用作闪光灯的控制器，通过调整触发脉冲的频率和占空比，可以实现不同闪光效果，被广泛应用于照相机、摄像机等设备中。
4.3 脉冲宽度调制555振荡电路还可以用作脉冲宽度调制（PWM）信号的生成器，通过调整阈值引脚和触发引脚之间的电压比例，可以实现不同占空比的PWM信号输出，用于控制电机、LED灯等应用场景中。
40W日光灯电子镇流器电路图
用MJE13005×2的20W日光灯电子镇流器
32W日光灯镇流器电路图
电路如下图所示。
该电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。
交流220V经整流滤波输出约300V直流为振荡电路提供电源。
开机后，电源经R5对C3充电，使Vc3迅速升高，从而使
VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。
VT2一旦导通，则Vc3下降，流过L2的电流减小，引起
L2两端一个上负下正的电压。
据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波(R6D6、R3D5起续流作用)。
负载回路由L3、L4、C4构成。
VTI、VT2产生的高频振荡方波由L3加给负载作激励源。
灯管点亮前，由C4、L4等形成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的高电压又使水银蒸汽形成弧光放电，激发管壁荧光粉发光。
灯管点亮后，C4基本上不起作用，此时L4则起阻流作用。
常见故障
1．VTl、VT2击穿进而导致D1－D4被击穿，此时将引起电源短路；
2．R4偏置损坏；
3．振荡电路中L5.L6易损坏；
4．负载电路中C4因高压易被击穿。
最后特别说明，目前市场上所见的各种40W、32W节能日光灯以及各种环形灯，均可参考此电路进行分析。
555定时器电路结构图与管脚排列图_555定时器功能表_555定时器引脚图 - 电子技术555定时器是一种将模拟电路和数字电路集成于一体的集成芯片。
用它可以构成单稳态触发器、多谐振荡器和施密特触发器等多种电路。
555定时器在工业控制、定时、检测、报警等方面有广泛应用。
它由下面四部分组成：1、分压器：由三个5KΩ电阻构成2、比较器：由电压比较器C1和C2构成3、R-S触发器4、放电开关管T555定时器电路结构图与管脚排列图如下图所示。
比较器C1的参考电压为，加在同相输入端；比较器C2的参考电压为，加在反相输入端。
在初学阶段必须掌握的几个管脚的功能如下：2脚：低电平触发端，由此输入触发脉冲。
当此输入端的输入电压大于时，C2的输出为高电平“1”；当输入电压小于时，C2的输出为低电平“0”，使基本RS触发器置“1”。
6脚：高电平触发端，由此输入触发脉冲。
当此输入端的输入电压小于时，C1的输出为高电平“1”；当输入电压大于时，C1的输出为低电平“0”，使基本RS触发器置“0”。
7脚：放电端D，当触发器的=1时，放电晶体管T导通，外接电容元件通过T放电。
3脚：输出端Q，输出电流可以达到200 mA，因此可以直接驱动继电器、发光二极管、扬声器、指示灯等。
输出高电压约低于电源电压1~3 V。
其它管脚的功能如下：8脚：电源端VCC，可以在5~18 V范围内使用。
1脚：接地端。
4脚：复位端，由此输入负脉冲（或使其电位低于0.7 V）使基本RS触发器直接复位（置“0”）。
5脚：电压控制端，在此端可以外加一电压以改变比较器的参考电压。
不用时，经0.01 F的电容接地，以防止干扰信号的引入。
由原理电路结构不难得到555定时器电路的功能，其功能表如下表所示。
在分析后面介绍的555定时器的应用电路时，就依据该表分析。
555定时器功能表。

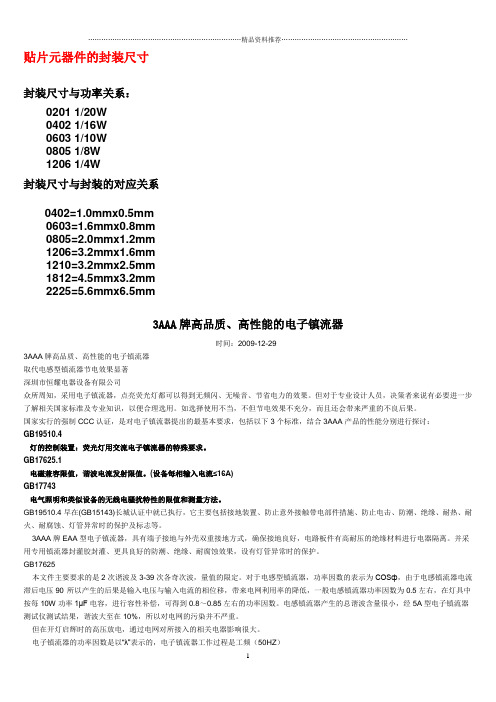

贴片元器件的封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm3AAA牌高品质、高性能的电子镇流器时间：2009-12-293AAA牌高品质、高性能的电子镇流器取代电感型镇流器节电效果显著深圳市恒耀电器设备有限公司众所周知，采用电子镇流器，点亮荧光灯都可以得到无频闪、无噪音、节省电力的效果。
但对于专业设计人员，决策者来说有必要进一步了解相关国家标准及专业知识，以便合理选用。
如选择使用不当，不但节电效果不充分，而且还会带来严重的不良后果。
国家实行的强制CCC认证，是对电子镇流器提出的最基本要求，包括以下3个标准，结合3AAA产品的性能分别进行探讨：GB19510.4灯的控制装置：荧光灯用交流电子镇流器的特殊要求。
GB17625.1电磁兼容限值，谐波电流发射限值。
(设备每相输入电流≤16A)GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法。
GB19510.4早在(GB15143)长城认证中就已执行，它主要包括接地装置、防止意外接触带电部件措施、防止电击、防潮、绝缘、耐热、耐火、耐腐蚀、灯管异常时的保护及标志等。
3AAA牌EAA型电子镇流器，具有端子接地与外壳双重接地方式，确保接地良好，电路板件有高耐压的绝缘材料进行电器隔离。
并采用专用镇流器封灌胶封灌、更具良好的防潮、绝缘、耐腐蚀效果，设有灯管异常时的保护。
GB17625本文件主要要求的是2次谐波及3-39次各奇次波，量值的限定。
对于电感型镇流器，功率因数的表示为COSф，由于电感镇流器电流滞后电压90°所以产生的后果是输入电压与输入电流的相位移，带来电网利用率的降低，一般电感镇流器功率因数为0.5左右，在灯具中按每10W功率1μF电容，进行容性补偿，可得到0.8～0.85左右的功率因数。
节能灯镇流器电路原理一、引言随着能源危机和环境保护意识的日益增强，节能问题越来越受到人们的重视。
在照明领域，传统的白炽灯已经被节能灯所替代。
而要让节能灯正常工作，镇流器的选择是必不可少的。
本文将对节能灯镇流器电路的原理进行详细介绍，并讲解其工作原理。
二、节能灯镇流器概述节能灯（Compact Fluorescent Lamp，CFL）是一种节能的照明设备，它由镇流器、荧光灯管和电子镇流器等部件组成。
其中，镇流器是节能灯的关键部件之一，其作用是把输入的交流电转换为适合荧光灯管工作的直流电。
为了进一步提高节能效果，电子镇流器已经成为节能灯的首选。
三、电子镇流器的工作原理电子镇流器是一种能够提供稳定输出电压和电流的电路。
它通过将输入的交流电转换为高频交流电，然后再将其变换为恒定的电流来启动和驱动荧光灯管工作。
下面是电子镇流器的工作原理图：（1）输入端电路电子镇流器通常采用全桥结构，其输入端电路如下图所示：[图1：电子镇流器输入端电路]在图中，L1和L2是输入端的线圈，C1和C2是输入端的电容器，D1至D4是输入端的二极管。
通过输入端的电路，交流电可以转换为直流电进行后续处理。
（2）逆变器电路电子镇流器的逆变器电路如下所示：[图2：电子镇流器逆变器电路]在图中，逆变器电路采用了MOS管和电感线圈，它的作用是将直流电转换为高频交流电。
通过逆变器电路，可以将电子镇流器的工作频率提高到10kHz以上。
（3）谐振电路电子镇流器的谐振电路如下所示：[图3：电子镇流器谐振电路]在图中，T1和T2是谐振变压器，C3和L3是谐振电路的电容器和电感线圈。
谐振电路的作用是将高频交流电变换为稳定的大小电流，以驱动荧光灯管工作。
通过以上三个电路的协同作用，电子镇流器可以将输入的交流电转换为恒定的电流，从而驱动荧光灯管正常工作。
四、电子镇流器的特点电子镇流器相比于传统的磁性镇流器具有以下特点：（1）节能：电子镇流器可以将输入的交流电转换为高频交流电，提高能源利用率。
555集成电路图全集一．时基555光控电路图二．555时基电路应用和工作原理1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S 触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R ，要求高电平，触发端(TR)可看成是置位端S ，要求低电平，有一个输出端Vo ，Vo 可等效成触发器的Q 端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q 端控制：Q=1时DIS 端接地，Q=0时DIS 端悬空。
另外还有复位端MR ，控制电压端Vc ，电源端VDD 和地端GND 。
(1)两个输入端的触发电平要求一高一低， 这个特殊的触发器有两个特点：置零端R 即阈值端(TH)要求高电平，而置位端s 即触发端(TR)端的触发电平使输出发生翻转的阈值电压值也不同，当V c 端不接控制电压时，对TH(R)端则要求低电乎;(2)两个输入来讲，>2/3VDD 是高电平1,<2/3VDD 是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD 是低电平0。
NE555应用电路图
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16红外线发射电路图17 简单闪光电路图18易触摸开关电路图19氖灯驱动电路
图20 50％对称波电路图21 触摸开关电路
图22 单稳态电路触发器
电热毯温控器
一般电热毯有高温、低温两档。
使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时
醒来会觉得温度不够。
这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。
工作原理：
电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。
室温下接通电源,因已调V2<VZ、V6Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。
当V6。
555内部电路原理图及应用555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
555多谐振荡电路555多谐振荡电路是一种常用的电子电路，它可以产生多种不同频率的振荡信号。
在本文中，我将详细介绍555多谐振荡电路的工作原理、电路图、元器件选择和调整方法。
一、工作原理555多谐振荡电路基于NE555集成电路，它由比较器、RS触发器和放大器组成。
其工作原理如下：1. 初始状态下，RST引脚为高电平，TRIG引脚为低电平。
2. C1通过R1和R2充放电。
当C1充满时，比较器输出翻转，并导致放大器输出高电平。
3. 放大器输出的高电平通过R3和D1反馈到TRIG引脚，使其变为高电平。
4. 当C1放电至一定程度时，比较器输出再次翻转，并导致放大器输出低电平。
5. 放大器输出的低电平通过D2反馈到TRIG引脚，使其变为低电平。
6. 重复步骤2-5形成连续的振荡。
二、555多谐振荡电路图下面是一个基本的555多谐振荡电路图示：```+--|Vcc|R1|+-+ C1| |TRIG ---|>|---| |+-+|R3|OUT -----|<|--- DIS| |GND -----+--|Gnd```三、元器件选择在设计555多谐振荡电路时，我们需要选择合适的元器件来满足我们的需求。
以下是一些常见的元器件选择建议：1. 555集成电路：可以选择NE555或其它兼容型号。
2. 电阻：根据需要选择合适的电阻值。
常用范围为几千欧姆到几兆欧姆。
3. 电容：根据需要选择合适的电容值。
常用范围为几皮法到几百微法。
4. 二极管：可以选择常见的小功率二极管，如1N4148。
四、调整方法调整555多谐振荡电路的频率可以通过改变电阻和/或电容值来实现。
以下是一些常用的调整方法：1. 改变R1和R2：增大R1或减小R2将使振荡频率降低，反之亦然。
2. 改变C1：增大C1将使振荡频率降低，反之亦然。
3. 使用可变电阻和/或可变电容：通过使用可变电阻和/或可变电容，可以在一定范围内连续调整振荡频率。
五、总结555多谐振荡电路是一种常用的电子电路，它可以产生多种不同频率的振荡信号。
六款55w电子镇流器电路原理图电子镇流器完成的是将工频交流电源转换成高频交流电源的变换器，首先，工频电源经过射频干扰滤波器、全波整流器、无源/有源功率因数校正器转变为直流电源，其次，经过直流/交流变换器转变为高频交流电源。将转换过后的高频交流电源加到LC串联谐振电路上对灯丝进行加热，在电容器上产生谐振高压使得灯管经导通状态转变为发光状态，以提供灯管正常工作所需的电压和电流。还可在其基础上添加异常保护、电流保护、温度保护等保护电路以完成各种所需功能。下面小编整理了几款电子镇流器电路设计原理图供大家参考。
55w电子镇流器电路图（一）
55w电子镇流器电路图（二）该电路由整流、控制（虚线框部分）、功率输出部分等组成，是典型的串联型开关电路。交流220V电压经。VD1-4，桥式整流，C3滤波产生300V左右直流电压后分为两路：一路送到功率输出电路；另一路经R2、R9等送到控制电路部分。另外TRi、C1、C2、LF1等组成高频滤波电路，阻止外界噪声进入电路，同时也阻止高压汞灯电子镇流器内的噪声向外扩散。
功率输出部分画成图2（a），是一个自激式功率振荡电路。图1中虚线框部分是高压汞灯电子镇流器的控制部分，用晶体管Qi、Q2等组成差动式比较电路，Q3、Q4等组成电平转换及误差信号放大电路，控制自激式功率振荡电路的导通时间。控制电路的供电电源是变压器T1的绕组L2耦合所得的矩形脉冲，经过二极管VD6取得的。当Qs.Q6饱和时，其集电极电流线性上升，使取样电阻的电压降UR6增加到设定的某电压值时，Q2导通，使Q3、Q4导通，把Q5基极的正向偏值电流吸收，促使Q5截止。因而Q5、Q6的集电极电流还未达到hFES.hfe6ib5，就提前退出饱和状态，进入截止状态，达到了控制晶体管Q5、Q6饱和时间的目的。这里还从T1的次级绕组L3取出电压，经整流、滤波后作为电压反馈叠加到输入电流的取样电路，一并起作用。
变压器T1采用MX2000E-17型软磁铁氧体铁芯，L1采用φ0.72mm漆包线绕98匝，l匝处抽头。L2采用φ0.27mm漆包线绕12匝，L3采用φ0.27mm漆包线绕6匝，磁芯间隙为0.6mm左右。建议晶体管Q6选用PCM≥50W、BVCEO≥1000V、Icm≥10A;晶体管Q5选用PCM≥5W、BVCEO》1000V、ICM≥1A、hFE≥50;快速恢复整流二极管VD5选用VR≥800V、IF≥10A。本人因条件方便，晶体管Q6采用BUT11，晶体管Q5采用BUX85，快恢复整流二极管VD5采用BY229-600，均能正常工作。其他元件没有特别要求。初次通电时先把电位器VR1调到低段处，使基准电压（也就是Q1的基极电压Ubl）为1V左右后通电，再等（几分钟）到高压汞灯亮度基本稳定后，调节电位器VRi提高基准电压为1.2V左右，使电路对高压汞灯的供电电流达到1.25A的额定值。
55w电子镇流器电路图（三）雷士NHB140J-06电子镇流器，重带要参数如下：功率40W，额定电流190mA，功率因数0.95，TC=70°C，U-OUT=220V。该镇流器电路有些特别，同样的灯管，配接该镇流器，灯管亮度明显提高。为此，特绘制其电路如下图所示。
该镇流器主要由干扰抑制、整流与功率因数校正、启动与振荡、保护等电路组成。通电后约260V直流电压通过偏置电阻R2、R3（680kΩ/0.5W）给功率管Q2（D13005ED）的b极提供偏置，Q2开始导通，同时260V电压还通过C7、左灯丝、C14、右灯丝及D17（1N4007）、L2、T1的A-B绕组、Q2的c极、R5（0.5Ω/0.5W）到地，形成Q2集电极电流，T1各绕组产生了感应电势。在反馈电压的作用下，Q2快速退出饱和进入截止状态，Q1迅速由截止进入饱和状态。
此电路为变异型半桥逆变电路，在半桥桥路的无源侧C7下部与地端少了一个同容量电容。当Q1开始导通时，在Q2导通期间C7充有的上＋下一电压，此时开始通过Q1的c极、R4（0.5Ω/0.5W）、L2、右灯丝、C14、左灯丝及D16（1N4007）放电。
由于电磁感应及反馈绕组的作用，Q1、Q2反复导通与截止，形成振荡。半桥在Q1、Q2的中点输出近似方波的脉冲，通过C14电流方向交替变化，使L2、C14、C7等组成的LC串联电路发生谐振，C14两端产生谐振高压点亮灯管。灯管被点亮后，内阻下降，LC串联电路失谐，Q值下降，灯管两端电压降低，同时L2又对灯管电流加以限流，满足了灯管高压启动、低压工作、电流稳定的要求。
电容C8起续流作用。在Q2截止、Q1转入导通前，流过L2中的电流（由右向左）通过C8、C7返回至灯管中，电流保持连续，避免中断；在Ql截止、Q2转入导通前，流过L2中的电流（由左向右）又通过C7，C8返回至灯管中，同样使电流保持连续，避免中断。最终保持灯管连续正常发光。实测此镇流器工作频率约为42kHz。
55w电子镇流器电路图（四）MC33157作为控制和驱动器的55W工业荧光灯电子镇流器电路如下图所示。电路中采用了以MC33262为中心的功率因数调整（PFC）升压型预调器，它可抑制电流谐波，提高功率因数，并且可输出400V的提升电压。R3、C3是IC2的启动元件。在IC2开始驱动VT1、VT2开关之后，T的辅助绕组L1、VD2、R9和C3组成泵电源，输出约13V的直流电压并加到IC，的①脚。VD1和C5分别是自举二极管和自举电容。C1为决定灯丝加热时间和点火时序循环时间的外接电容，当C1的容量为0.47μF时，灯丝的加热时间为2s。R1与R2和C2决定预热频率；R2决定灯管点火频率；C2决定稳态工作频率；C6决定从预热频率降到点火频率的时间。该电路的预热频率为70kHz，点火频率为50kHz，灯丝预热时间为2s，频率扫描时间为125ms，稳态工作频率为45kHz。
在MC33157开始工作后，首先输出灯丝加热频率，由于该频率远高于L2、C7串联谐振频率fo，所以半波逆变器输出的信号不会在灯管两端产生一个高压将灯管击穿。灯丝加热2s后，输出信号的频率从70kHz降到50kHz，接近L2、C7的串联谐振频率fo，导致L2、C7发生谐振。
此时在C7两端将产生约1000V的高压脉冲并施加在灯管上，将灯管击穿点燃。灯管点燃后，镇流器输出的频率会降到45kHz，L2只起稳流作用。
R6、R7、VD3、R8和Cll等组成灯管检测电路。如果灯管点火没有成功，IC2的⑨脚接到信号后，将会重新点火；如果点火程序连续4次仍无法将灯管启动，则电路会自动终止工作。
如果灯管没有接入，IC2会根据检测到的信号自动关断输出，从而保护VT1、VT2免遭破坏。55w电子镇流器电路图（五）本电路说明了电子变压器，输入为AC220V，输出为AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。
电路如下图所示。其工作原理与开关电源相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S13005，其B为15～20倍。也可用C3093等BUceo》=35OV的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变压器可自制，用音频线绕制在H7X10X6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。
如图所示50w电子镇流器电路图
电路工作时，A点工作电压约为12V；B点约为25V；C点约为105V；D点约为10V。如果电压不满足上述数值，或电路不振荡，则应检查电路有无错焊、漏焊或虚焊。然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。整个电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。引外，改变T2a、b二线圈的匝数，则可改变输出的高频电压。
55w电子镇流器电路图（六）电路如下图所示。该电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。交流220V经整流滤波输出约300V直流为振荡电路提供电源。开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波（R6D6、R3D5起续流作用）。负载回路由L3、L4、C4构成。VTI、VT2产生的高频振荡方波由L3加给负载作激励源。灯管点亮前，由C4、L4等形成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的高电压又使水银蒸汽形成弧光放电，激发管壁荧光粉发光。灯管点亮后，C4基本上不起作用，此时L4则起阻流作用。
常见故障1．VTl、VT2击穿进而导致D1－D4被击穿，此时将引起电源短路；
2．R4偏置损坏；3．振荡电路中L5.L6易损坏；4．负载电路中C4因高压易被击穿。最后特别说明，目前市场上所见的各种40W、32W节能日光灯以及各种环形灯，均可参考此电路进行分析。
