电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备,主要用于调节和稳定电流的流动。
它可以将输入电源的电压和频率转换为适合特定负载的电流。
下面将详细介绍电子镇流器的工作原理。
1. 电子镇流器的基本结构电子镇流器通常由以下几个主要部份组成:- 整流器:将交流电源转换为直流电源。
- 滤波器:用于去除直流电源中的脉动。
- 逆变器:将直流电源转换为交流电源。
- 控制电路:用于控制电子镇流器的电流输出。
2. 工作原理电子镇流器的工作原理可以分为以下几个步骤:步骤1:整流首先,交流电源通过整流器将交流电转换为直流电。
整流器通常由二极管或者可控硅等元件组成。
当交流电源的电压为正向时,二极管导通,将电流导向滤波器;当交流电源的电压为反向时,二极管不导通,电流被阻断。
步骤2:滤波直流电源通过滤波器,去除直流电源中的脉动。
滤波器通常由电容器和电感器组成。
电容器可以存储电荷,并平滑输出电流;电感器可以抑制电流的急剧变化。
步骤3:逆变经过滤波后的直流电源通过逆变器,将直流电源转换为交流电源。
逆变器通常由晶体管、场效应管等元件组成。
逆变器的工作原理是通过控制晶体管的开关状态,改变电流的方向和大小,从而产生所需的交流电。
步骤4:控制控制电路用于监测和调节电子镇流器的电流输出。
通过传感器检测负载的电流变化,并将信息反馈给控制电路。
控制电路根据负载的需求,调整逆变器的开关状态和频率,以达到所需的电流输出。
3. 电子镇流器的优势电子镇流器相比传统的电阻式镇流器具有以下几个优势:- 高效率:电子镇流器可以通过控制电流的方式,提高能源的利用效率。
- 稳定性:电子镇流器可以稳定地输出所需的电流,不受电压和负载的波动影响。
- 节能环保:电子镇流器通过减少能量的损耗,降低能源消耗,达到节能环保的目的。
总结:电子镇流器是一种用于控制电流的电子设备,通过整流、滤波、逆变和控制等步骤,将输入电源的电压和频率转换为适合特定负载的电流输出。
它具有高效率、稳定性和节能环保的优势。
电子镇流器工作原理电子镇流器是一种用于调节电流和稳定电压的电子设备。
它主要用于控制和调节电子器件或灯具的亮度和功率。
在本文中,我们将详细介绍电子镇流器的工作原理及其基本组成部分。
一、工作原理电子镇流器的工作原理基于电子元件的控制和调节电流的能力。
它通过改变电流的频率和幅度来调节灯具的亮度和功率。
下面是电子镇流器的工作原理的详细解释:1. 输入电源:电子镇流器通常接收交流电源作为输入。
这个交流电源可以是家庭用电,也可以是其他形式的交流电源。
2. 整流器:电子镇流器的第一个组成部分是整流器。
整流器将交流电源转换为直流电源。
这是通过使用二极管进行整流来实现的。
3. 滤波器:直流电源经过整流后,仍然存在一些脉动。
为了去除这些脉动,电子镇流器使用滤波器。
滤波器通常由电容器和电感器组成,可以平滑直流电源的输出。
4. 逆变器:经过滤波后,直流电源进一步转换为高频交流电源。
逆变器使用晶体管或场效应管等开关元件来控制电流的频率和幅度。
5. 控制电路:电子镇流器还包括一个控制电路,用于监测和调节输出电流。
控制电路可以根据需要调整电流的频率和幅度,以实现灯具的亮度和功率的调节。
6. 输出:调节后的电流通过输出端口供应给灯具或其他电子器件。
电子镇流器可以根据用户的需求提供不同的电流输出。
二、基本组成部分除了上述工作原理外,电子镇流器还由一些基本组成部分构成,这些组成部分共同协作以实现电子镇流器的正常工作。
以下是电子镇流器的基本组成部分:1. 整流器:整流器将输入的交流电源转换为直流电源。
它通常由二极管桥或整流电路组成。
2. 滤波器:滤波器用于去除直流电源中的脉动。
它通常由电容器和电感器组成。
3. 逆变器:逆变器将直流电源转换为高频交流电源。
它使用开关元件(如晶体管或场效应管)来控制电流的频率和幅度。
4. 控制电路:控制电路用于监测和调节输出电流。
它可以根据需要调整电流的频率和幅度。
5. 输出端口:输出端口将调节后的电流供应给灯具或其他电子器件。
浅谈电子整流器工作原理前言整流器(什么是整流器)是一个简单的将交流(AC)转化为直流(DC)的整流装置,它作为工业应用不可或缺的电子器件已越来越受到人们的亲睐。
面对纷繁复杂的电子整流器件,怎样才能判别它的好坏呢?对于有用到电子整流器(整流器的作用)的人来说,了解其基础知识是必不可少的。
小编通过搜集各种资料简要的对电子整流器的基础知识进行了以下总结。
电子整流器的工作原理(整流器原理)电子整流器的基本工作原理如下图所示:正常情况下,电子整流器通电后逆变器连同电感L、灯丝1、电容、灯丝2组成串联谐振电路,在一定时间内电容两端产生高压,这一高电压引起荧光灯弧光放电使荧光灯启动,然后谐振电路失谐,日光灯进入稳定的点燃状态。
当出现灯管老化或者灯管漏气等异常状态时,荧光灯不能正常启动,上面的电路一直处于谐振状态(除非灯丝烧断或电子整流器损坏),逆变器输出的电流不断增大,通常这个电流会升高到正常电流的3到5倍。
如果这时不采取有效的保护措施,会造成极大危害。
首先,过大的电流会导致逆变器中作为开关的三极管或场效应管及其它外围部件因过载而烧毁,甚至引起冒烟、爆裂等事故。
同时,灯脚对地线或中线会形成长时间的极高电压,对于20W、36W、40W及其它大部分国标/非标灯的电子整流器,这一电压往往会达到一千伏或更高,这不仅为国标GB15143所严格禁止,而且也会危及人身、财产安全。
GB15143-94“11、14”及GB15144-94“5.13”部分对电子整流器的异常状态试验包括:灯开路、阴极损坏、去激活、整流效应等,同时规定电子整流器在经过上述试验后不得发生安全性故障并能够正常工作。
电子整流器满足的两大功能要求荧光灯的工作性能在很大程度上与相配套工作的电子整流器性能有关,在使用中应使荧光灯的工作性能和电子整流器的工作性能相匹配(如灯阻抗和灯的工作特性),以使荧光灯能工作在最佳状态,使用中电子整流器应满足以下功能要求:①能够限制和稳定荧光灯的工作电流。

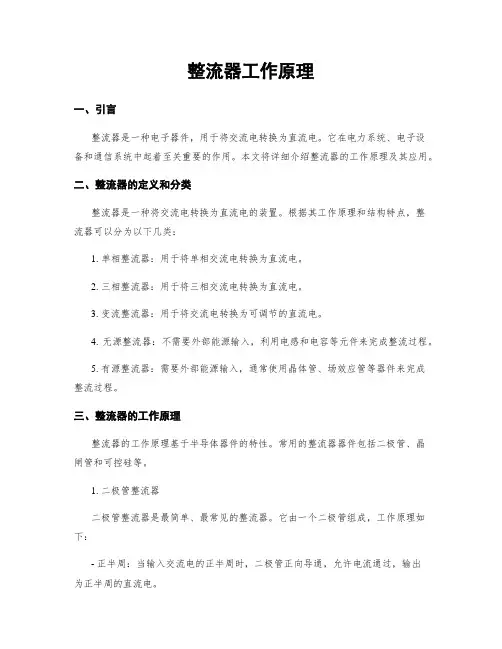

整流器工作原理一、引言整流器是一种电子器件,用于将交流电转换为直流电。
它在电力系统、电子设备和通信系统中起着至关重要的作用。
本文将详细介绍整流器的工作原理及其应用。
二、整流器的定义和分类整流器是一种将交流电转换为直流电的装置。
根据其工作原理和结构特点,整流器可以分为以下几类:1. 单相整流器:用于将单相交流电转换为直流电。
2. 三相整流器:用于将三相交流电转换为直流电。
3. 变流整流器:用于将交流电转换为可调节的直流电。
4. 无源整流器:不需要外部能源输入,利用电感和电容等元件来完成整流过程。
5. 有源整流器:需要外部能源输入,通常使用晶体管、场效应管等器件来完成整流过程。
三、整流器的工作原理整流器的工作原理基于半导体器件的特性。
常用的整流器器件包括二极管、晶闸管和可控硅等。
1. 二极管整流器二极管整流器是最简单、最常见的整流器。
它由一个二极管组成,工作原理如下:- 正半周:当输入交流电的正半周时,二极管正向导通,允许电流通过,输出为正半周的直流电。
- 负半周:当输入交流电的负半周时,二极管反向截止,禁止电流通过,输出为零。
2. 晶闸管整流器晶闸管整流器是一种可控的整流器,由晶闸管和触发电路组成。
其工作原理如下:- 正半周:当输入交流电的正半周时,通过触发电路控制晶闸管的导通,允许电流通过,输出为正半周的直流电。
- 负半周:当输入交流电的负半周时,晶闸管处于关断状态,禁止电流通过,输出为零。
3. 可控硅整流器可控硅整流器是一种可调节的整流器,由可控硅和触发电路组成。
其工作原理如下:- 正半周:当输入交流电的正半周时,通过触发电路控制可控硅的导通,允许电流通过,输出为正半周的直流电。
- 负半周:当输入交流电的负半周时,可控硅处于关断状态,禁止电流通过,输出为零。
四、整流器的应用整流器广泛应用于各个领域,包括电力系统、工业自动化、电子设备和通信系统等。
以下是一些常见的应用场景:1. 电力系统:整流器用于将输送到家庭和工业用户的交流电转换为直流电,以满足各种电器设备的需求。

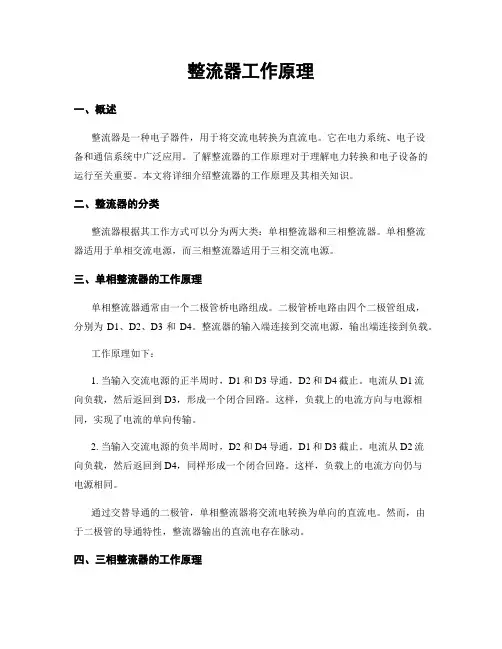

整流器工作原理一、概述整流器是一种电子器件,用于将交流电转换为直流电。
它在电力系统、电子设备和通信系统中广泛应用。
了解整流器的工作原理对于理解电力转换和电子设备的运行至关重要。
本文将详细介绍整流器的工作原理及其相关知识。
二、整流器的分类整流器根据其工作方式可以分为两大类:单相整流器和三相整流器。
单相整流器适用于单相交流电源,而三相整流器适用于三相交流电源。
三、单相整流器的工作原理单相整流器通常由一个二极管桥电路组成。
二极管桥电路由四个二极管组成,分别为D1、D2、D3和D4。
整流器的输入端连接到交流电源,输出端连接到负载。
工作原理如下:1. 当输入交流电源的正半周时,D1和D3导通,D2和D4截止。
电流从D1流向负载,然后返回到D3,形成一个闭合回路。
这样,负载上的电流方向与电源相同,实现了电流的单向传输。
2. 当输入交流电源的负半周时,D2和D4导通,D1和D3截止。
电流从D2流向负载,然后返回到D4,同样形成一个闭合回路。
这样,负载上的电流方向仍与电源相同。
通过交替导通的二极管,单相整流器将交流电转换为单向的直流电。
然而,由于二极管的导通特性,整流器输出的直流电存在脉动。
四、三相整流器的工作原理三相整流器通常由一个三相桥电路组成。
三相桥电路由六个二极管组成,分别为D1、D2、D3、D4、D5和D6。
整流器的输入端连接到三相交流电源,输出端连接到负载。
工作原理如下:1. 当输入交流电源的第一相正半周时,D1和D4导通,D2和D3截止。
电流从D1流向负载,然后返回到D4,形成一个闭合回路。
2. 当输入交流电源的第二相正半周时,D2和D5导通,D1和D4截止。
电流从D2流向负载,然后返回到D5,形成一个闭合回路。
3. 当输入交流电源的第三相正半周时,D3和D6导通,D2和D5截止。
电流从D3流向负载,然后返回到D6,形成一个闭合回路。
通过交替导通的二极管,三相整流器将交流电转换为更稳定的直流电。
与单相整流器类似,三相整流器输出的直流电也存在脉动,但脉动幅度较小。

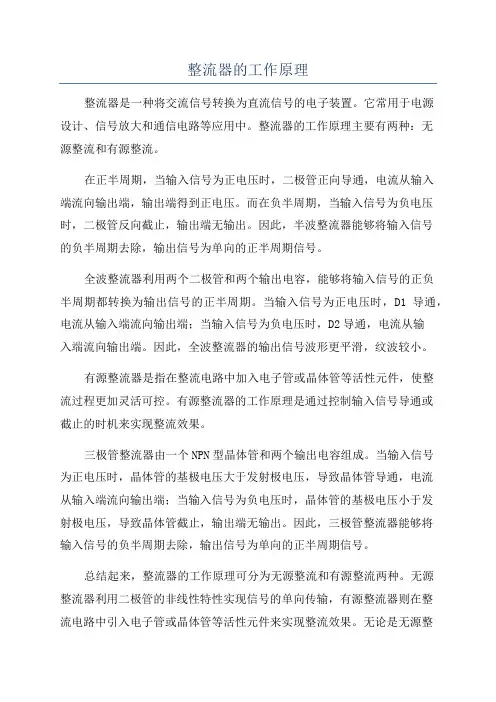

整流器的工作原理整流器是一种将交流信号转换为直流信号的电子装置。
它常用于电源设计、信号放大和通信电路等应用中。
整流器的工作原理主要有两种:无源整流和有源整流。
在正半周期,当输入信号为正电压时,二极管正向导通,电流从输入端流向输出端,输出端得到正电压。
而在负半周期,当输入信号为负电压时,二极管反向截止,输出端无输出。
因此,半波整流器能够将输入信号的负半周期去除,输出信号为单向的正半周期信号。
全波整流器利用两个二极管和两个输出电容,能够将输入信号的正负半周期都转换为输出信号的正半周期。
当输入信号为正电压时,D1导通,电流从输入端流向输出端;当输入信号为负电压时,D2导通,电流从输入端流向输出端。
因此,全波整流器的输出信号波形更平滑,纹波较小。
有源整流器是指在整流电路中加入电子管或晶体管等活性元件,使整流过程更加灵活可控。
有源整流器的工作原理是通过控制输入信号导通或截止的时机来实现整流效果。
三极管整流器由一个NPN型晶体管和两个输出电容组成。
当输入信号为正电压时,晶体管的基极电压大于发射极电压,导致晶体管导通,电流从输入端流向输出端;当输入信号为负电压时,晶体管的基极电压小于发射极电压,导致晶体管截止,输出端无输出。
因此,三极管整流器能够将输入信号的负半周期去除,输出信号为单向的正半周期信号。
总结起来,整流器的工作原理可分为无源整流和有源整流两种。
无源整流器利用二极管的非线性特性实现信号的单向传输,有源整流器则在整流电路中引入电子管或晶体管等活性元件来实现整流效果。
无论是无源整流还是有源整流,它们都在电子装置设计和应用中发挥着重要作用,为我们的生活提供了稳定的直流电源和高质量的信号。
整流器整流原理引言整流器是电子电路中常见的一种元件,其主要功能是将交流电转换为直流电。
整流器广泛应用于电源、电子设备、通信设备等领域。
本文将详细探讨整流器的工作原理、分类及其应用。
工作原理整流器的基本原理是利用二极管的特性,将交流电转换成单方向的直流电。
交流电具有正负两个半个周期,而直流电只有一个方向。
二极管具有只允许电流从P端流向N端的特性,所以可以用来实现交流电到直流电的转换。
具体来说,正弦波的交流电经过整流器后,将负半个周期的部分通过二极管的反向截止特性截取掉,只保留正半个周期的部分。
这样就实现了将交流电转换为直流电的目的。
分类根据整流器的性质和结构,整流器可以分为半波整流器和全波整流器。
半波整流器半波整流器实际上就是利用一个二极管将交流电的负半个周期截取掉,只保留正半个周期的部分。
由于只有一半的电流能够通过,所以该类型整流器的效率比较低。
全波整流器全波整流器利用了两个二极管和一个中心点连接的电阻或电容来实现对正、负半个周期的截取。
具体来说,当交流电正半个周期时,一个二极管导通,另一个截止,将正半个周期的部分通过;当交流电负半个周期时,另一个二极管导通,一个截止,将负半个周期的部分通过。
通过这种方式,可以将交流电的整个周期都转换为直流电。
整流器的应用整流器广泛应用于各种电子设备和电路中。
电源整流器是电源的核心元件,用于将交流电转换为直流电供电。
电源是电子设备正常运行的基础,而整流器是电源不可缺少的组成部分。
电子设备在各种电子设备中,都需要将交流电转换为直流电才能正常工作。
比如电视机、电脑、手机等消费电子产品都需要整流器来转换电源。
通信设备通信设备中也广泛使用整流器来转换电源。
比如通信基站、光纤通信设备等都需要使用稳定的直流电源。
总结整流器是将交流电转换为直流电的重要元件,利用二极管的特性可以实现这一功能。
根据结构和性质的不同,分为半波整流器和全波整流器。
整流器广泛应用于电源、电子设备、通信设备等领域。

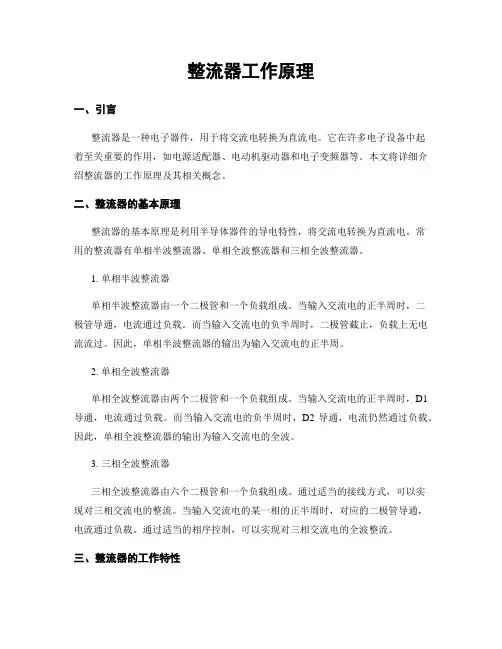

整流器工作原理一、引言整流器是一种电子器件,用于将交流电转换为直流电。
它在许多电子设备中起着至关重要的作用,如电源适配器、电动机驱动器和电子变频器等。
本文将详细介绍整流器的工作原理及其相关概念。
二、整流器的基本原理整流器的基本原理是利用半导体器件的导电特性,将交流电转换为直流电。
常用的整流器有单相半波整流器、单相全波整流器和三相全波整流器。
1. 单相半波整流器单相半波整流器由一个二极管和一个负载组成。
当输入交流电的正半周时,二极管导通,电流通过负载。
而当输入交流电的负半周时,二极管截止,负载上无电流流过。
因此,单相半波整流器的输出为输入交流电的正半周。
2. 单相全波整流器单相全波整流器由两个二极管和一个负载组成。
当输入交流电的正半周时,D1导通,电流通过负载。
而当输入交流电的负半周时,D2导通,电流仍然通过负载。
因此,单相全波整流器的输出为输入交流电的全波。
3. 三相全波整流器三相全波整流器由六个二极管和一个负载组成。
通过适当的接线方式,可以实现对三相交流电的整流。
当输入交流电的某一相的正半周时,对应的二极管导通,电流通过负载。
通过适当的相序控制,可以实现对三相交流电的全波整流。
三、整流器的工作特性整流器的工作特性主要包括输出电压、输出电流、输出波形和效率等。
1. 输出电压整流器的输出电压取决于输入交流电的幅值和整流器的类型。
对于单相半波整流器和单相全波整流器,输出电压为输入电压的一半。
而对于三相全波整流器,输出电压为输入电压的根号3倍。
2. 输出电流整流器的输出电流取决于负载的阻抗和输入电压的幅值。
输出电流可以通过改变负载的阻抗来调节。
3. 输出波形整流器的输出波形取决于整流器的类型。
单相半波整流器的输出为输入交流电的正半周;单相全波整流器的输出为输入交流电的全波;三相全波整流器的输出为输入交流电的全波。
4. 效率整流器的效率是指输出功率与输入功率的比值。
由于整流器存在一定的损耗,因此效率小于100%。
整流器整流原理一、整流器的概述整流器是电子电路中常用的一种电源变换器件,其主要功能是将交流信号转换为直流信号。
在实际应用中,整流器广泛应用于各种电子设备中,如电视机、音响、计算机等。
整流器的工作原理非常简单,但却是实现直流供电的基础。
二、整流器的分类根据不同的工作方式,整流器可以分为无源整流和有源整流两种类型。
其中,无源整流主要包括单相半波整流、单相全波整流和三相全波整流;有源整流则包括晶闸管(SCR)和二极管(Diode)等。
三、单相半波整流1. 原理单相半波整流主要由一个二极管和一个负载组成。
当正弦交流输入信号通过二极管时,只有正半周才能通过负载输出,而负半周则被阻挡。
因此,在输出端得到了一个具有脉冲性质的直流信号。
2. 优缺点单相半波整流的优点是结构简单,成本低廉;缺点是输出效率低下,并且存在较大的纹波因素。
四、单相全波整流1. 原理单相全波整流主要由两个二极管和一个中心点负载组成。
当正弦交流输入信号通过两个二极管时,正半周的信号通过上面的二极管,负半周的信号则通过下面的二极管,然后经过中心点负载输出。
因此,在输出端得到了一个具有较小纹波的直流信号。
2. 优缺点单相全波整流的优点是输出效率高,纹波因素小;缺点是结构复杂,成本较高。
五、三相全波整流1. 原理三相全波整流主要由六个二极管和一个中心点负载组成。
当三相正弦输入信号通过六个二极管时,每个周期内都会有两个二极管导通,从而实现了对交流信号的完全整流。
因此,在输出端得到了一个具有很小纹波的直流信号。
2. 优缺点三相全波整流的优点是输出效率高且稳定性好;缺点是结构复杂,并且需要使用三相电源。
六、晶闸管整流器1. 原理晶闸管(SCR)整流器主要由一个晶闸管和一个负载组成。
当正弦交流输入信号通过晶闸管时,只有在控制极触发后,才能导通电流,从而实现了对交流信号的整流。
因此,在输出端得到了一个具有较小纹波的直流信号。
2. 优缺点晶闸管整流器的优点是输出效率高,并且稳定性好;缺点是需要使用控制电路来触发晶闸管,并且价格较高。
电子镇流器工作原理电子镇流器是一种用于调节电流的电子装置,广泛应用于照明、电子设备和工业控制系统等领域。
它可以将交流电源转换为稳定的直流电流,同时保护电路和电器设备免受过电流的损害。
以下是电子镇流器的工作原理的详细描述。
1. 电子镇流器的基本构成电子镇流器主要由三个主要部分组成:整流器、滤波器和逆变器。
整流器将交流电源转换为直流电源,滤波器用于平滑输出电流,逆变器将直流电流转换为所需的交流电流。
2. 整流器整流器是电子镇流器的关键部分,它将交流电源转换为直流电源。
常见的整流器类型有单相整流器和三相整流器。
单相整流器适用于家庭和小型商业应用,而三相整流器适用于工业和大型商业应用。
单相整流器通常由桥式整流电路组成,包括四个二极管和一个电容器。
当输入交流电源通过二极管桥时,它会被转换为半波或全波整流电流。
然后,电容器用于平滑输出电流,以确保输出电流的稳定性。
3. 滤波器滤波器用于平滑输出电流,以减小电流的波动。
它通常由电感器和电容器组成。
电感器在电路中起到滤波的作用,可以过滤掉高频噪声和干扰信号。
而电容器则用于存储电荷,以平滑输出电流。
滤波器的设计取决于所需的输出电流的稳定性和纹波要求。
较大的电感器和电容器可以提供更好的滤波效果,但也会增加成本和尺寸。
4. 逆变器逆变器是将直流电流转换为所需的交流电流的部分。
逆变器的类型取决于所需的输出电流类型,如交流电压和频率。
逆变器通常由晶体管或场效应管组成。
当输入直流电流通过晶体管或场效应管时,它会被转换为所需的交流电流。
逆变器还可以通过调整晶体管或场效应管的开关频率来控制输出电流的稳定性和频率。
5. 控制电路电子镇流器还包括控制电路,用于监测和控制输出电流的稳定性和保护电路和电器设备。
控制电路通常由微处理器或专用集成电路组成,可以实现电流调节、过载保护和短路保护等功能。
6. 工作原理电子镇流器的工作原理可以总结如下:- 输入交流电源经过整流器转换为直流电源。
- 直流电源通过滤波器平滑输出电流。

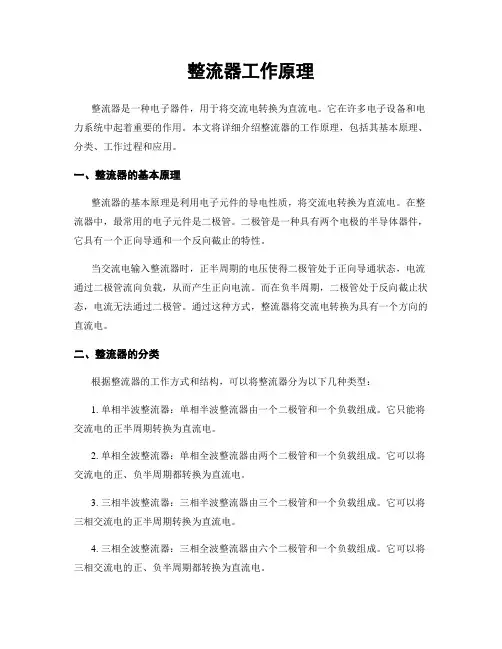

整流器工作原理整流器是一种电子器件,用于将交流电转换为直流电。
它在许多电子设备和电力系统中起着重要的作用。
本文将详细介绍整流器的工作原理,包括其基本原理、分类、工作过程和应用。
一、整流器的基本原理整流器的基本原理是利用电子元件的导电性质,将交流电转换为直流电。
在整流器中,最常用的电子元件是二极管。
二极管是一种具有两个电极的半导体器件,它具有一个正向导通和一个反向截止的特性。
当交流电输入整流器时,正半周期的电压使得二极管处于正向导通状态,电流通过二极管流向负载,从而产生正向电流。
而在负半周期,二极管处于反向截止状态,电流无法通过二极管。
通过这种方式,整流器将交流电转换为具有一个方向的直流电。
二、整流器的分类根据整流器的工作方式和结构,可以将整流器分为以下几种类型:1. 单相半波整流器:单相半波整流器由一个二极管和一个负载组成。
它只能将交流电的正半周期转换为直流电。
2. 单相全波整流器:单相全波整流器由两个二极管和一个负载组成。
它可以将交流电的正、负半周期都转换为直流电。
3. 三相半波整流器:三相半波整流器由三个二极管和一个负载组成。
它可以将三相交流电的正半周期转换为直流电。
4. 三相全波整流器:三相全波整流器由六个二极管和一个负载组成。
它可以将三相交流电的正、负半周期都转换为直流电。
三、整流器的工作过程整流器的工作过程可以分为以下几个步骤:1. 正半周期导通:当交流电的电压为正值时,二极管处于正向导通状态,电流通过二极管流向负载。
2. 反向截止:当交流电的电压为负值时,二极管处于反向截止状态,电流无法通过二极管。
3. 负载电流:在正半周期导通的过程中,电流通过二极管流向负载,从而产生正向电流。
4. 输出电压:通过整流器转换后,负载上的电压为直流电压,其大小取决于交流电的幅值和负载的特性。
四、整流器的应用整流器广泛应用于各个领域,包括电力系统、电子设备和通信系统等。
以下是一些常见的应用场景:1. 电力系统:在电力系统中,整流器用于将交流电转换为直流电,供给直流设备或者电池充电。
整流器工作原理整流器是一种电子器件,用于将交流电转换为直流电。
它在各种电子设备和电力系统中起着重要的作用。
整流器的工作原理是基于半导体材料的导电特性和电场效应。
整流器通常由多个二极管组成,二极管是一种半导体器件,具有只允许电流单向通过的特性。
整流器的基本工作原理可以分为半波整流和全波整流两种类型。
半波整流器是最简单的整流器之一,它只使用一个二极管。
当输入交流电的正半周时,二极管导通,将电流从正极输出;而在负半周时,二极管截止,不允许电流通过。
因此,输出的电流只有正半周的部分,是一个单向的脉动直流电。
全波整流器使用两个二极管,可以将输入交流电的正半周和负半周都转换为直流电。
当输入交流电的正半周时,一个二极管导通,将电流从正极输出;而在负半周时,另一个二极管导通,将电流从负极输出。
通过交替导通的二极管,输出的电流是一个连续的脉动直流电。
除了二极管,整流器还可以使用其他器件,如晶闸管和场效应管。
晶闸管是一种可控硅器件,可以实现更精确的电流控制。
场效应管是一种三极管,具有较低的导通压降和较高的开关速度。
整流器的工作原理可以通过电路图来表示。
电路图中的符号表示了各种器件的连接方式和工作状态。
通过合理选择和组合这些器件,可以实现不同类型和功率的整流器。
整流器的性能参数包括输出电压、输出电流、效率和纹波等。
输出电压和电流取决于输入交流电的幅值和频率,以及整流器的设计和工作条件。
效率是指整流器将输入功率转换为输出功率的比例,可以通过减小功率损耗和提高器件效率来提高。
纹波是指输出电流中的交流成分,可以通过滤波器来减小。
整流器的应用广泛,包括电力系统、电子设备、电动机驱动和光伏发电等领域。
在电力系统中,整流器用于将交流电转换为直流电,以供给电子设备和充电电池。
在电子设备中,整流器用于将交流电转换为直流电,以供给各种电子器件和电路。
在电动机驱动中,整流器用于将交流电转换为直流电,以供给电动机控制器。
在光伏发电中,整流器用于将光伏电池产生的直流电转换为交流电,以供给电力系统。
电子整流器工作原理详细分析日光灯电子镇流器典型电路如图1所示、D1~D4和电容C2、C3等构成整流滤波电路,向镇流器提供直流用电;开关功率三极管BG1、BG2和双向触发二级管ST、变压器T等构成高频开关波(方波)电路,其中R1、C4和ST组成锯齿波发生器,用于启动振荡电路;方波振荡电路将直流电变为高频交流电,用于点燃日光灯,由于BG1、BG2工作在开关状态,故可获得很高效率。
电感L2和C8、C9等构成串联谐振电路,其作用是起辉日光灯管和限制灯管工作电流。
接通电源,220V交流电经整流滤波后,输出约300V直流电压,该直流电压经R1对C4进行充电。
当C4两端充电电压超过ST的转折电压(约32V)时,ST导通,给BG2管基极提供一个窄电流脉冲使BG2首先导通。
此时直流电源通过日光灯管灯丝、L2和T的绕组n1等形成回路,给C8、C9充电,由于脉冲变压器T的线圈n1对n2和反向线圈n3的感应耦合作用,n2产生的感应电压将使BG1导通,而n3上的感应电压将使BG2截至。
故C8、C9又通过L2、n1和BG1形成放电回路。
如此反复循环,BG1、BG2轮流导通,很快形成频率约25kHz的自动激振荡。
电路起振后,C4经D8和GB1不停地放电,使ST不再产生触发电压,即锯齿发生器停止工作。
同时,高频振荡信号很快使C8、C9和L2等构成的串联电路发生谐振,由于C8容量远大于C9容量,因此在C9两端产生足够高(约500-600V)的谐振电压,使灯管一次性启动点亮。
灯一旦被点亮,LC串联电路则失谐,灯管两端电压将为100V左右,L2只起限流作用,C8则起隔直作用,C9通过的极小电流对灯丝起辅助加热作用。
另外,当BG2由导通变为截至时,L2的自感电压与电源整流后的电压叠加在一起,会使BG2承受上千伏的高频电压,容易使三极管击穿,C7则可有效降低这个电压在供电正常时,J2得电吸合,其动触点与“N/O(常开点)”接通,后备蓄电池正端与IC1的反相端相联。
电子镇流器工作原理电子镇流器是一种用于调节和稳定电流的电子设备,常用于照明系统中。
它的主要功能是将交流电转换为直流电,并通过控制电流的大小和波形来保持稳定的电流输出。
下面将详细介绍电子镇流器的工作原理。
1. 交流电输入电子镇流器通常接收交流电作为输入。
交流电是一种周期性变化的电流,其方向和大小会随时间而变化。
电子镇流器需要将这种交流电转换为稳定的直流电供应给负载。
2. 整流首先,交流电需要经过整流过程,将其转换为单向的直流电。
这可以通过使用整流桥或者其他整流电路来实现。
整流过程中,交流电的负半周期和正半周期分别被转换为相同方向的直流电。
3. 滤波经过整流后的直流电仍然存在一些波动,这会对负载产生不稳定的电流输出。
因此,滤波过程非常重要,它通过使用电容器或者电感器来平滑直流电的波动。
电容器可以存储电荷并平衡电压,而电感器可以稳定电流。
通过合理选择电容器和电感器的参数,可以实现更稳定的直流电输出。
4. 控制电流电子镇流器的关键部份是控制电流的大小和波形。
这通常通过调整开关管的开关时间和频率来实现。
开关管的开关时间和频率决定了电流的大小和波形。
通过精确控制开关管的开关时间和频率,可以实现稳定的电流输出。
5. 反馈控制为了确保电流输出的稳定性,电子镇流器通常配备了反馈控制系统。
这个系统会监测电流输出,并根据需要调整开关管的开关时间和频率。
当电流输出偏离设定值时,反馈控制系统会自动调整开关管的工作状态,以使电流恢复到设定值。
6. 保护功能电子镇流器还通常具有一些保护功能,以保护电子设备和负载免受损坏。
例如,过流保护可以在电流超过额定值时自动切断电流输出。
过温保护可以在温度过高时自动降低电流输出或者切断电流。
这些保护功能可以提高电子镇流器的可靠性和安全性。
总结:电子镇流器通过整流、滤波、控制电流和反馈控制等步骤将交流电转换为稳定的直流电供应给负载。
它的工作原理涉及多个关键组件,如整流器、滤波器、开关管和反馈控制系统。
整流器工作原理整流器是一种电子器件,用于将交流电转换为直流电。
在许多电子设备中,直流电是必需的,而交流电是通过电网供应的。
整流器的工作原理是利用电子元件的导电特性,将交流电的正半周期或负半周期进行选择性的导通,从而实现电流的单向流动。
整流器的基本组成包括二极管、晶闸管或可控硅等电子元件。
下面将以二极管整流器为例,详细介绍整流器的工作原理。
1. 二极管整流器的工作原理:二极管是一种具有两个电极的电子元件,分别为正极(阳极)和负极(阴极)。
在二极管整流器中,通常使用两个二极管来实现整流功能。
当交流电输入整流器时,电流会根据电压的正负变化,使得二极管的导通状态发生变化。
在正半周期中,当交流电的电压大于二极管的正向导通电压时,二极管处于导通状态,电流从正极流向负极,实现了电流的单向流动。
在负半周期中,当交流电的电压小于二极管的反向导通电压时,二极管处于截止状态,电流无法通过二极管,实现了电流的阻断。
通过这种方式,二极管整流器可以将交流电转换为具有单一方向的直流电。
然而,由于二极管整流器只能利用电压的一半,因此输出的直流电具有较大的脉动。
为了减小脉动,可以使用滤波电路进一步处理输出的直流电。
2. 滤波电路的作用:滤波电路用于减小整流器输出直流电的脉动。
在滤波电路中,通常使用电容器来存储电荷,并通过充电和放电过程平滑输出的直流电。
当二极管整流器输出的直流电为正极性时,电容器开始充电,吸收部分脉动电流。
当二极管整流器输出的直流电为负极性时,电容器开始放电,释放储存的电荷,补充输出电流。
通过这种方式,滤波电路可以减小直流电的脉动幅度,使得输出的直流电更加稳定。
3. 整流器的应用:整流器广泛应用于各种电子设备和电力系统中。
下面列举一些常见的应用场景:- 电子设备的电源供应:许多电子设备需要直流电作为电源供应,如计算机、手机、电视等。
整流器可以将交流电转换为直流电,满足这些设备的电源需求。
- 电力系统中的变流器:在电力系统中,交流电经过变压器升压后,需要通过变流器将其转换为直流电,以供给高压直流输电系统或直流电动机等设备使用。
整流器工作原理整流器是电子电路中常见的一种器件,其作用是将交流电转换为直流电。
整流器工作原理是通过半导体器件将交流电信号转换为单向电流信号的过程。
本文将从整流器的基本原理、整流器的分类、整流器的工作过程、整流器的应用以及整流器的优缺点等五个方面来详细介绍整流器的工作原理。
一、整流器的基本原理1.1 半导体器件:整流器中常用的半导体器件有二极管和晶闸管。
1.2 半波整流和全波整流:整流器可以实现半波整流和全波整流两种方式。
1.3 负载电压:整流器输出的直流电压受到负载电压的影响。
二、整流器的分类2.1 单相整流器和三相整流器:根据输入电压的相数可以将整流器分为单相整流器和三相整流器。
2.2 有源整流和无源整流:有源整流器需要外部能源辅助工作,而无源整流器不需要外部能源。
2.3 压降整流和无压降整流:根据整流器的压降情况可以将其分为压降整流和无压降整流。
三、整流器的工作过程3.1 正半周:当输入电压为正时,整流器输出正向电流。
3.2 负半周:当输入电压为负时,整流器输出零电流或反向电流。
3.3 输出电压稳定性:整流器输出的直流电压需要经过滤波电路进行稳定处理。
四、整流器的应用4.1 电源适配器:整流器广泛应用于各种电子设备的电源适配器中。
4.2 电动车充电器:整流器也被应用于电动车的充电器中,将交流电转换为直流电进行充电。
4.3 工业控制系统:整流器在工业控制系统中也有着重要的应用,用于电源的转换和控制。
五、整流器的优缺点5.1 优点:整流器可以实现交流电到直流电的转换,功率损耗小。
5.2 缺点:整流器输出的直流电压波动较大,需要滤波电路进行稳定处理。
5.3 效率:整流器的效率受到器件损耗和负载电压的影响,需要合理设计和选型。
综上所述,整流器是一种常见的电子器件,其工作原理是通过半导体器件将交流电转换为直流电。
整流器具有多种分类和应用,同时也存在一些优缺点。
在实际应用中,需要根据具体情况选择合适的整流器类型和参数,以确保电路的正常工作和性能稳定。
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器?由于日光灯具有负系数的阻抗特性:电流越大,电阻越小,灯管两端电压逐渐减小。
而电源电压恒定,则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器,来分担多余的电压。
第一种电路简介:D1~D4,整流电路 C1~C2/R1,稳压电路 R2~R3/C3,充放电电路Q1~Q2/L1~L3,锯齿波振荡发生电路 L4,起辉/限流C6,灯管运行中通过微小电流,辅助加热灯丝。
图表1I原理1.市电经D1~D4整流后,由C1、C2稳压、滤波后,得到±150V左右的电源。
2.电源经R3、R2对C3充电,当C3两端电压达到18V后,D7导通,Q2正偏导通。
3.当Q2一旦导通,C3通过Q2、R6放电,为Q2由导通变为截止作准备。
4.L2上部电位迅速降低,由于电感线圈特性——维持电流稳定:所以,L2上产生继续向下流动电流,即产生自感电势:上负下正。
5.同特芯耦合线圈作用,L1上产生一个上正下负感应电势,R7电位上升,Q1由截止变为导通。
6.C3放电使得R8电位降低,和L2共同作用,使得Q2截止。
7.Q1导通、Q2截止后,C3又恢复充电,为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态,在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出:10.Q2导通、Q1截止时:电流回路:C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时:电流回路:C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振,产生较高的脉冲谐振电压使灯管燃亮,灯点燃后,由于大部分电流流经灯管,C6电流很小,串联谐整停止,L4起到限流的作用,Q1、Q2继续交替导通,将300V直流电源逆变为25KHZ左右的锯齿波形电流(灯管正常后,灯管两端约为110V电压,其余电压由整流器承担)。
浅析电子整流器工作原理
在灯电路稳定工作期间,灯管上的电压是稳定的,所以灯功率主要取决于灯电流的大小,而灯电流的大小和整流元件的阻抗和电源供电电压的高低有关,并且供电频率对荧光灯的工作也有影响,例如对电感整流,整流电感的阻抗ZL=2πfL,电感整流器的电感量和它的绕组匝数和铁心的尺寸有关,所以当电源供电频率较高时,整流电感的体积也会小些。
这就是采用高频交流电子整流电路后,整流电感的体积和尺寸会很小的原因。
目前,世界上一些着名的大专院校、科研院所、公司都投入了较大的力量进行高频交流电子整流器的科研开发、生产。
如美国弗吉尼亚大学功率电子研究中心(VPEC)李泽元教授领导的科研中心每年都有相关论文和实验报告在IEEE功率电子学学刊刊出,并提出了如高频能量反馈、采用电荷泵功率因数校正的电子整流器等概念,美国加州理工大学(UCT)的S.CUK教授关于单级高功率因数电子整流器,一种用于紧凑型荧光灯的E类电子整流器,西班牙、巴西、我国台湾和香港地区的一些着名高等院校、科研院所、公司都投入了一些高水平的科研人员、实验室进行科研开发。
同时,国内一些着名科研院所、大学等都投入了较大力量进行科研开发。
这一点可从国内相关科技文献看出。
但是勿容置疑的是我国是世界上电子整流器的一个生产大国,有较多的公司、企业从事这种绿色电光源产品的生产。
特别是自20世纪80年代末、90年代初,IEC928(1990)、GB15143(1994)《管形荧光灯用交流电子整流器一般要求和安全要求》及IEC929(1990)、GB/T15144《管形荧光灯用交流电子整流器的性能要求》等技术标准相继颁布与实施,使交流电子整流器的研究、开发、生产有了统一技术规范。
整流器工作原理一、概述整流器是一种电子器件,用于将交流电转换为直流电。
它在各种电子设备中广泛应用,如电源适配器、电动机驱动器等。
本文将详细介绍整流器的工作原理及其分类。
二、工作原理整流器的工作原理基于半导体器件的特性,主要包括二极管整流和可控整流两种方式。
1. 二极管整流二极管整流是最简单的整流方式。
当输入的交流电为正半周时,二极管处于正向导通状态,电流可以流过;而当输入的交流电为负半周时,二极管处于反向截止状态,电流无法通过。
通过这种方式,交流电被转换为了单向的直流电。
2. 可控整流可控整流是通过可控硅等器件实现的。
可控硅是一种具有双向导通特性的半导体器件。
通过控制可控硅的触发角,可以实现对交流电的整流控制。
具体而言,当可控硅的触发角大于输入交流电的相位角时,可控硅处于导通状态,电流可以流过;而当触发角小于相位角时,可控硅处于截止状态,电流无法通过。
通过适时触发可控硅,可以实现对交流电的整流控制。
三、分类根据整流器的工作方式和结构特点,整流器可以分为以下几种常见类型:1. 单相整流器单相整流器适用于单相交流电源的整流。
它通常由二极管桥整流电路构成,具有简单、成本低的特点。
在单相整流器中,二极管的导通和截止状态决定了电流的流向。
2. 三相整流器三相整流器适用于三相交流电源的整流。
它通常由三相桥式整流电路构成,具有较高的效率和稳定性。
在三相整流器中,可控硅的触发角决定了电流的流向。
3. 有源整流器有源整流器是一种能够实现双向电流流动的整流器。
它通常由可控开关器件(如晶闸管)和电容等元件构成。
有源整流器可以根据需要控制电流的方向和大小,具有较高的灵活性和可调性。
4. 无源整流器无源整流器是一种只能实现单向电流流动的整流器。
它通常由二极管和电容等元件构成。
无源整流器的输出电流为脉动直流电,需要进一步进行滤波处理,以获得稳定的直流输出。
四、应用领域整流器广泛应用于各种电子设备和系统中,以下是一些常见的应用领域:1. 电源适配器电源适配器是将交流电转换为直流电供给电子设备的重要设备。
电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的装置,常用于照明和电力设备中。
它的主要功能是将交流电转换为直流电,并提供恒定的电流输出。
下面将详细介绍电子镇流器的工作原理。
1. 电子镇流器的组成电子镇流器由以下几个主要部分组成:- 整流器:将交流电转换为直流电。
- 滤波器:用于去除直流电中的脉动成分,使电流更加稳定。
- 控制电路:用于控制电流的大小和稳定性。
- 电流调节器:根据控制电路的信号调节输出电流。
2. 工作原理电子镇流器的工作原理可以分为以下几个步骤:- 步骤1:交流电输入电子镇流器首先接收来自电源的交流电输入。
交流电的频率通常为50Hz或60Hz。
- 步骤2:整流交流电经过整流器,将交流电转换为直流电。
整流器通常采用半导体器件,如二极管或晶体管。
- 步骤3:滤波直流电经过滤波器,去除直流电中的脉动成分。
滤波器通常由电容器和电感器组成,能够平滑输出电流。
- 步骤4:控制电路电子镇流器的控制电路用于控制电流的大小和稳定性。
它通常由微处理器或其他电子元件组成,能够根据需要调节输出电流。
- 步骤5:电流调节器根据控制电路的信号,电流调节器调节输出电流的大小。
它可以通过改变电流的频率、脉宽或幅度来实现。
- 步骤6:恒定电流输出经过控制电路和电流调节器的调节,电子镇流器能够提供恒定的电流输出。
这种恒定的电流可以用于驱动照明灯具、电机或其他电力设备。
3. 优点和应用电子镇流器相比传统的电感式镇流器具有以下优点:- 节能:电子镇流器能够提供更高的效率,减少能源浪费。
- 轻巧:相比电感式镇流器,电子镇流器体积更小,重量更轻。
- 调光性能好:电子镇流器能够实现更精确的调光效果。
- 寿命长:电子镇流器的寿命通常比电感式镇流器更长。
电子镇流器广泛应用于照明领域,如家庭照明、商业照明和街道照明等。
此外,它还可以用于电力设备中,如电动机驱动、电源供应等。
总结:电子镇流器是一种用于控制和稳定电流的装置,通过整流、滤波、控制电路和电流调节器等部分的协同工作,将交流电转换为恒定的直流电输出。
电子整流器工作原理详细分析
日光灯电子镇流器典型电路如图1所示、D1~D4和电容C2、C3等构成整流滤波电路,向镇流器提供直流用电;开关功率三极管BG1、BG2和双向触发二级管ST、变压器T等构成高频开关波(方波)电路,其中R1、C4和ST组成锯齿波发生器,用于启动振荡电路;方波振荡电路将直流电变为高频交流电,用于点燃日光灯,由于BG1、BG2工作在开关状态,故可获得很高效率。
电感L2和C8、C9等构成串联谐振电路,其作用是起辉日光灯管和限制灯管工作电
流。
接通电源,220V交流电经整流滤波后,输出约300V直流电压,该直流电压经R1对C4进行充电。
当C4两端充电电压超过ST的转折电压(约32V)时,ST导通,给BG2管基极提供一个窄电流脉冲使BG2首先导通。
此时直流电源通过日光灯管灯丝、L2和T的绕组n1等形成回路,给C8、C9充电,由于脉冲变压器T的线圈n1对n2和反向线圈n3的感应耦合作用,n 2产生的感应电压将使BG1导通,而n3上的感应电压将使BG2截至。
故C8、C9又通过L2、n 1和BG1形成放电回路。
如此反复循环,BG1、BG2轮流导通,很快形成频率约25kHz的自动
激振荡。
电路起振后,C4经D8和GB1不停地放电,使ST不再产生触发电压,即锯齿发生器停止工作。
同时,高频振荡信号很快使C8、C9和L2等构成的串联电路发生谐振,由于C8容量远大于C9容量,因此在C9两端产生足够高(约500-600V)的谐振电压,使灯管一次性启动
点亮。
灯一旦被点亮,LC串联电路则失谐,灯管两端电压将为100V左右,L2只起限流作用,C 8则起隔直作用,C9通过的极小电流对灯丝起辅助加热作用。
另外,当BG2由导通变为截至时,L2的自感电压与电源整流后的电压叠加在一起,会使B G2承受上千伏的高频电压,容易使三极管击穿,C7则可有效降低这个电压
在供电正常时,J2得电吸合,其动触点与“N/O(常开点)”接通,后备蓄电池正端与IC1的反相端相联。
IC1(LM308)和D5、D6组成电压比较器,参考电压由D5、D6决定。
这里用一个硅
二极管(D5)和一个6.2V的稳压二极管(D6)组成6.9V的参考电压,对充电压电压进行监控。
当I C1的2脚输入电压(既蓄电池电压)低于6.9V时,IC1的6脚输出高电平,T1导通,J1得电,其动触点与“N/O(常开点)”接通,电源电压通过R2对蓄电池充电,同时LED2点亮为充电指示。
改变R2阻值可调整充电电流。
随着充电时间增加,IC1的2脚电压逐渐增加,当电压大于参考电压6.9V时,IC1的6脚输出低电平,T1截止,J1失电,断开充电回路,实现自动充电保护功能。
当停电时,J2失去电源,其动触点与“N/C(常闭点)”接通,蓄电池通过S1对应急灯电路供电,实现停电时自动切换功能。
S1在这里用来手动切断应急灯电路部分。
由IC2(NE555)、T2、T3、T4、X2等组成应急灯电路。
IC2组成50Hz信号发生器,由IC2的3脚输出50Hz信号,经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路,在X2的高压侧感应出220V的交流电,使日光灯管点亮。
这里的X2可以直接使用次级为4.5伏、初级为2 20V的成品电源变压器,功率试日光灯管的功率而定。
使用时,注意T3、T4应加散热器。
制作时,X1选用次级为6V/200mA的电源变压器。
J1、J2选用线圈电压为6V的继电器。
其他器件选择可参考图示,无特殊要求。
电路调试很简单,接通主电源电时,J2应该动作,LE D1为电源指示。
然后测量IC1的3脚电压是否为6.9V左右,之后可用一个外接电源接入IC2脚来调整充电保护电路。
当输入电压大于6.9V时,J1应该动作断开。
短开S1,用外接电源接入应急灯电路,测量IC2的输出是否50Hz,然后可测量X2输出部分电压是否为220V左右既可。
LED3为停电/应急灯工作指示。
电子整流器工作原理详细分析
气体放电灯的负阻特性
由于气体放电灯(如荧光灯、霓虹灯、金卤灯等)是一种具有如图1所示V-I特性的负阻性电光源,即为负值,从图1可以看出,当灯电流上升时,灯管的工作电压下降,但是供电电压不会下降,多出的这点电压加到灯管后会使灯电流进一步上升,如此循环,最终烧坏灯管或灯管熄灭,所以要使灯管正常工作,应配以如图2所示的镇流元件,用以限制和稳定灯电流。
这个限流装置叫做镇流器。
目前气体放电灯常用的镇流器有两种:电感式镇流器和高频交流电子镇流器。
由于电感式镇流器工作在工频市电频率,体积大、笨重,还需消耗大量铜和硅钢等金属材料,散热困难、工作效率低、灯发光有频闪,所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法,而高频交流电子镇流器就是一种有效方法。
镇流原理如图3所示,镇流电路的工作特性曲线如
图4所示。
在图2所示的电路中,灯管上的工作电压加上镇流元件上的电压等于电源供电电压,最终可以使气体放电灯稳定工作。
在图2所示的电路中,灯功率可以按下式计算:
P=IVα(1)
式中的α表示灯发光系数,它和灯管的工作电压和工作电流有关,对电感镇流器,α可以取0.
8,对高频电子镇流器,α可以取0.99。
在灯电路稳定工作期间,灯管上的电压是稳定的,所以灯功率主要取决于灯电流的大小,而灯电流的大小和镇流元件的阻抗和电源供电电压的高低有关,并且供电频率对荧光灯的工作也有影响,如图5和图6所示。
例如对电感镇流,镇流电感的阻抗ZL=2πfL,电感镇流器的电感量和它的绕组匝数和铁心的尺寸有关,所以当电源供电频率较高时,镇流电感的体积也会小些。
这就是采用高频交流电子镇流电路后,镇流电感的体积和尺寸会很小的原因。
