电子镇流器标准与测试

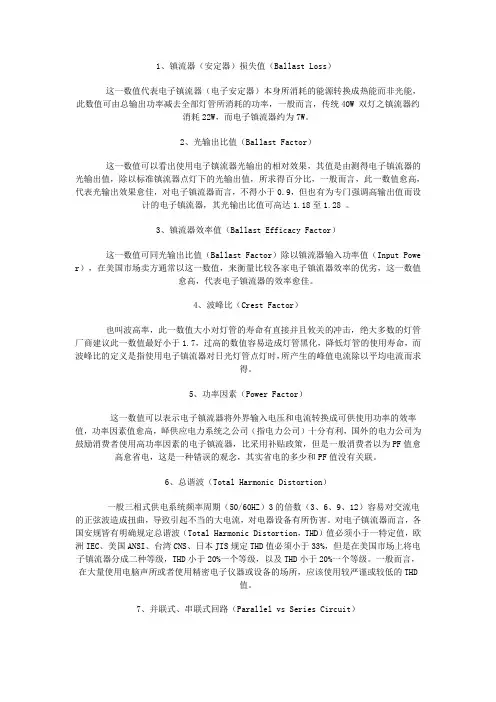

1、镇流器（安定器）损失值（Ballast Loss）这一数值代表电子镇流器（电子安定器）本身所消耗的能源转换成热能而非光能，此数值可由总输出功率减去全部灯管所消耗的功率，一般而言，传统40W 双灯之镇流器约消耗22W，而电子镇流器约为7W。

2、光输出比值（Ballast Factor）这一数值可以看出使用电子镇流器光输出的相对效果，其值是由测得电子镇流器的光输出值，除以标准镇流器点灯下的光输出值，所求得百分比，一般而言，此一数值愈高，代表光输出效果愈佳，对电子镇流器而言，不得小于0.9，但也有为专门强调高输出值而设计的电子镇流器，其光输出比值可高达1.18至1.28 。

3、镇流器效率值（Ballast Efficacy Factor）这一数值可同光输出比值（Ballast Factor）除以镇流器输入功率值（Input Power），在美国市场卖方通常以这一数值，来衡量比较各家电子镇流器效率的优劣，这一数值愈高，代表电子镇流器的效率愈佳。

4、波峰比（Crest Factor）也叫波高率，此一数值大小对灯管的寿命有直接并且攸关的冲击，绝大多数的灯管厂商建议此一数值最好小于1.7，过高的数值容易造成灯管黑化，降低灯管的使用寿命，而波峰比的定义是指使用电子镇流器对日光灯管点灯时，所产生的峰值电流除以平均电流而求得。

5、功率因素（Power Factor）这一数值可以表示电子镇流器将外界输入电压和电流转换成可供使用功率的效率值，功率因素值愈高，峄供应电力系统之公司（指电力公司）十分有利，国外的电力公司为鼓励消费者使用高功率因素的电子镇流器，比采用补贴政策，但是一般消费者以为PF值愈高愈省电，这是一种错误的观念，其实省电的多少和PF值没有关联。

6、总谐波（Total Harmonic Distortion）一般三相式供电系统频率周期（50/60HZ）3的倍数（3、6、9、12）容易对交流电的正弦波造成扭曲，导致引起不当的大电流，对电器设备有所伤害。

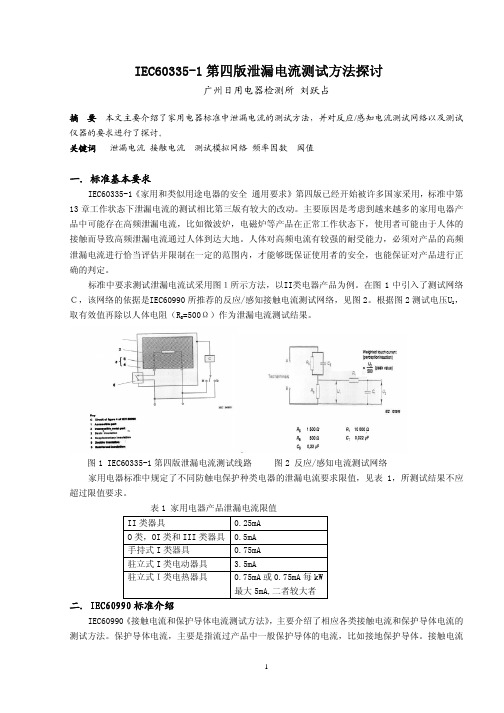

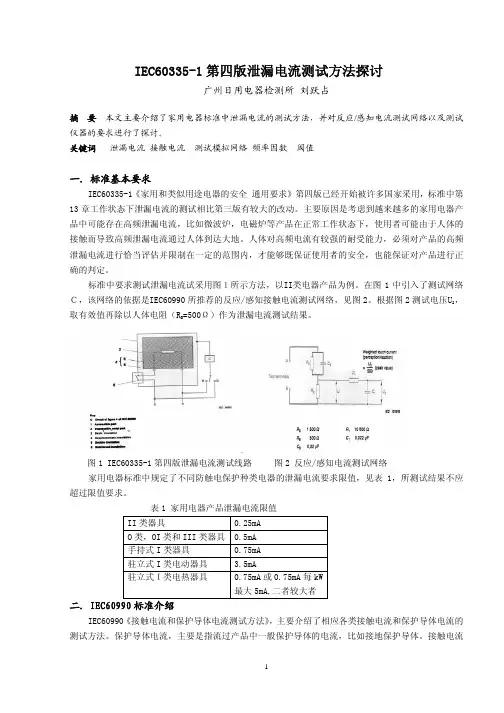

IEC60335-1第四版泄漏电流测试方法探讨广州日用电器检测所刘跃占摘要本文主要介绍了家用电器标准中泄漏电流的测试方法，并对反应/感知电流测试网络以及测试仪器的要求进行了探讨。

关键词泄漏电流接触电流测试模拟网络频率因数阈值一．标准基本要求IEC60335-1《家用和类似用途电器的安全 通用要求》第四版已经开始被许多国家采用，标准中第13章工作状态下泄漏电流的测试相比第三版有较大的改动。

主要原因是考虑到越来越多的家用电器产品中可能存在高频泄漏电流，比如微波炉，电磁炉等产品在正常工作状态下，使用者可能由于人体的接触而导致高频泄漏电流通过人体到达大地。

人体对高频电流有较强的耐受能力，必须对产品的高频泄漏电流进行恰当评估并限制在一定的范围内，才能够既保证使用者的安全，也能保证对产品进行正确的判定。

标准中要求测试泄漏电流试采用图１所示方法，以II类电器产品为例。

在图1中引入了测试网络Ｃ，该网络的依据是IEC60990所推荐的反应/感知接触电流测试网络，见图2。

根据图2测试电压U2，取有效值再除以人体电阻（R B=500Ω）作为泄漏电流测试结果。

图1 IEC60335-1第四版泄漏电流测试线路 图2 反应/感知电流测试网络 家用电器标准中规定了不同防触电保护种类电器的泄漏电流要求限值，见表1，所测试结果不应超过限值要求。

表1 家用电器产品泄漏电流限值II类器具 0.25mAO类，OI类和III类器具0.5mA手持式I类器具 0.75mA驻立式I类电动器具 3.5mA驻立式Ｉ类电热器具 0.75mA或0.75mA每kW最大5mA,二者较大者二．IEC60990标准介绍IEC60990《接触电流和保护导体电流测试方法》，主要介绍了相应各类接触电流和保护导体电流的测试方法。

保护导体电流，主要是指流过产品中一般保护导体的电流，比如接地保护导体。

接触电流又包含反应/感知电流，摆脱电流，电灼伤电流等，这些种类电流都属于人体对接触电流的不同种类的反应效果电流。

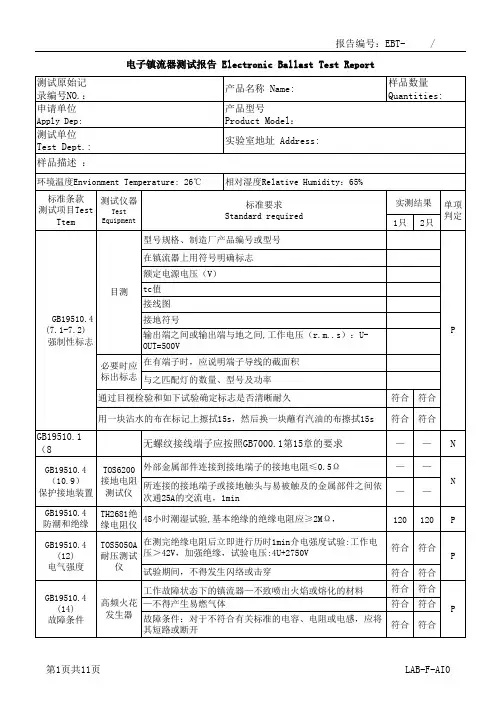

QCS004电子镇流器检验规范
1.目的:
确保我司出货产品达到设计、满足客户及国家标准要求，特制定此规范。

2.范围：
备注：
1、规范中常规检验项目：为出货时务必检验项目；
2、规范中确认检验项目：为新开发或者产品变更时务必增加检验的项目；且除变更检验外，一年最少也要进行一次确
认检验
6.有关文件：
6. 1. UPQC (QA)工作指引》--NVC-QC-W-018
7. 2.《不合格品操纵程序》-- NVC-CX-26
8. 3.《电子产品可靠性验证操作规程》一一NVC-QC-G-029
9. 4.《电子镇流器的电参数表》——NVC-QC-S-OlO
7.记录：
7. 1.《首件记录表》一NVC-QC-F-062.
8. 2.《镇流器巡检记录表》一NVJQC-F-063.
9. 3.《镇流器电参数测试记录表》一NVC-QC-F-059.
10..《实验报告》--NVC-QC-F-043.
11.5.《成品检验报告》一NVJQC-F-030-G。

电子镇流器目录摘要电子镇流器（Electricalballast），是镇流器的一种，是指使用电子技术驱动电光源，使之产生所需照明的电子设备。

与之对应的是电感式镇流器(或者镇流器)。

现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至能够将电子镇流器与灯管等集成在一起，同时，电子镇流器通常能够兼具起辉器功能，故此又可省去单独的起辉器。

电子镇流器还能够具有更多功能，比如能够通过提高电流频率或者者电流波形(如变成方波)改善或者消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯能够使用直流电源。

电子镇流器-基本概述电子镇流器电子镇流器-基本分类DC 24V电子镇流器按安装模式可分为：（1）独立式（2）内装式（3）整体式按性能特点可分为：（1）普通型，0.6≥120%90%1.4~1.6高频化使之小型、轻、有节电功能；（2）高功率因数型H级，≥0.9≤30%≤18%1.7~2.1使用无源滤波与特殊保护；（3）高性能电子镇流器L级，≥0.95≤20%≤10%1.4~1.7有完善的特殊保护功能，电磁兼容；（4）高性价比电子镇流器L级，≥0.97≤10%≤5%1.4~1.7集成技术与恒功率电路设计，电压波动影响照度小；（5）可调光电子镇流器，≥0.96≤10%≤5%≤1.7使用集成技术与有源可变频率谐振技术。

电子镇流器-应用领域石英灯电子镇流器1、一拖一、一拖二灯箱专用电子镇流器是专门为户外灯箱，广告牌而设计的。

优势有下列几个方面：（1）使用安全绝缘性能高，防水防潮性能好，镇流器温升低，不可能影响灯箱布或者灯箱片因受热而变黄。

（2）方便：2、一拖一、一拖二普通型电子镇流器适用于各类普通照明场合灯具的安装与更换；电子镇流器-要紧优点电子镇流器电子镇流器-选用建议35W声光电子镇流器电子镇流器对提高照明系统能效与质量有明显优势，是新国际推荐应用的产品，也是未来进展的趋势。

（3）应选用高品质、低谐波的产品，不应单纯追求价廉，应满足使用的技术要求，考虑运行保护效果，并作综合比较。

电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器（Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置．ﻫ2、电子镇流器的工作原理：ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管，使之启辉点亮并正常工作.逆变器一般工作于20～7０KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路，如:保护电路、调光电路等，来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管）纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔，无拉尖、桥接和短路等现象．ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修，称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LiｎｅPｏwｅr):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Ｆａctor）:镇流器和灯组合体的功率因素，它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值．符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以ＴHD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是１m/W(流明/瓦).８、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度，其值越大越好,最大为1,符号为Ra.９、寿命：一只成品灯从点燃至“烧毁”，或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度Ｌ:单位是ｃｄ／m2 （坎德拉/米２ ),１m2的面光源在其法线方向的光强度为光１cｄ,则光源在该方向的亮度为１ｃd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制)，加强对产品质量的监控,使电子镇流器的产品质量得到保证．ﻫ一、插件的工作项目及注意事项1．、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.２、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员．ﻫ3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中，作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅.４．、插件人员将作业分配卡夹在玻璃层中，将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对，确保无误．ﻫ5、在整个插件过程中，一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC２8０S半自动切脚机、SＧ２50磨刀机. ﻫ７、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过．ﻫ⑶.在瓶内装满免清洗助焊剂，拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角，使其液面高度在喷头高度的1/2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中．⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关，检查冷风出口,烟雾出口是否有气流出来．ﻫ⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴．将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约３秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口，停留2秒,再向左移动，此时线路板停留在风口上.ﻫ９、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体，滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后，要注意机器的清洁保养工作. ﻫ1０、SC280S半自动切脚机的使用方法:⑴．调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.１~0.３毫米.调节轨道支承座.ﻫ⑶．切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸．插上电源,打开电源开关,拉出推杆，放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊．⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶．剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ１2、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短．⑵. 在排除了以上所叙述的情况后，可以进行通电测试．把电路板按规定要求与调试架子(夹子)连接好，打开电源开关,慢慢上调调压器电压(在10０Ｖ以内,电流表应有反应）至130Ｖ,灯应正常点亮.把电压上调至25０Ｖ,用万用表直流100０V档测量三极管Uｃe两端电压,应在规定的范围内．(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后，在电压为220V时候观察其工作电流，工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关，观察电流表指数，该电流为“启动电流”,启动电流应在规定的范围内．观察启动电流的时间不应该超过2Ｓ,观察完毕马上将电源开关关闭．⑸. 将电压重新上调到250V,在电源开关关闭的前提下，将镇流器输出双边短路，将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮．将电压下调至０V,关闭电源开关,将镇流器取下，至此调试完毕.（２50V短路打冲击的速度一定要快,不需要观察任何参数）ﻫ五、组装人员的工作项目及注意事项:1３、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ１4、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜，要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷．成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修．ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ２.１、印制线路板是否是阻燃材料，一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求，对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨，绿色阻焊膜应密致均匀、无明显缺陷（一般采用目测法).２.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察)．ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插）.2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象．ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子，是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷，如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚，出现这些问题的要筛选出来.三、二极管1、二极管是由ＰN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N４00７和FR10７,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分．ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN400７二极管指标要求：耐压１０0０ＶﻫFR1０7二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时，导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(ｋΩ)、兆欧（MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻，如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻．ﻫ３、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致，不合格的要筛选出来.4、电阻的性能参数主要有四个：标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.0１(K)±10%金- ０.１(Ｊ)±5％黑0 １－棕1 １０(F)±1% ﻫ红２1０²（G）±２%橙3 １0³－黄４１0４-绿 5 １05 (D)±０．５% ﻫ蓝6 10６（H)±0.2%紫７１07(B)±0.1% ﻫ灰8 10８ﻫ白9 10９ﻫ无- (M)±2０% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带（紫)第二位色带(紫) 第二位色带(蓝）ﻫ倍率(黑) 第三位色带（灰）允许偏差(金) 倍率(金）ﻫ允许偏差(棕)R＝４7×1Ω±5%=47Ω±5%R=768×0.1Ω±１%=７6.８Ω±1% ﻫ５、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置（例如:测３30kΩ的电阻,应选择万用表的2MΩ档）.值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极，用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F）,常用的单位有uＦ(微法)、ｎＦ(纳法)、ｐF（皮法).１F=１０６ｕF=10９nＦ=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚，长脚是正极,短脚是负极）.ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压（抗电强度）、电容的损耗、温度系数. ﻫ5、电容的表示方法：母与数字混合表示：3n３＝３.3nF＝330０ｐF ﻫ三位数字表示，前两位是有效数字，第三位是1０的冥即容量中尾数零的个数,单位是pF:1０2=1０×10²ｐＦ=1nＦ472＝4700pF=4.7nF ﻫ4７３=4700０pF=4７nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±２％±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±５% ±1０% ±2０% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.１% ±0.25% ±0．6２5％±１％±1.25% ±２％±1、替换前后的电路图：２.5% ﻫﻫﻫＴ5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在８W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的１／４左右，根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明：ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图２一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast）是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作．逆变器一般工作于2０～70KHｚ的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃，在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中，还可以增加一些附加电路,如：保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中，焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤．温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时，要将插反的元器件(如二极管)纠正.７、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试，在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:１、线路功率(Lｉne Ｐower）:在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.２、线路功率因素(Liｎe ＰoｗeｒFactoｒ):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.３、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比，以ＴＨD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态：指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W（流明／瓦).８、显色指数：指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra．9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间．10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m２的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cｄ/ ｍ2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制）,加强对产品质量的监控,使电子镇流器的产品质量得到保证．一、插件的工作项目及注意事项１.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单，交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件．将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅．4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性，不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC280S半自动切脚机、SG25０磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶．在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内，焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的１／2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸．打开冷却、排烟电源开关,检查冷风出口，烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.８、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关，右手握操作手柄将其在喷雾口上方匀速通过，此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟，上下移动必须缓慢．⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上．９、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏．⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SＣ280Ｓ半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1～0.3毫米．调节轨道支承座.⑶.切脚高度为焊锡点以外1~２毫米为标准,不允许切割到焊锡点,保证焊锡点质量．⑷．锁紧带锁脚轮使机器不易移动．⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:1１、工作中要注意的几点：⑴．必须要明确哪些焊点是不符合实际要求的，针对这些焊点进行补焊.。

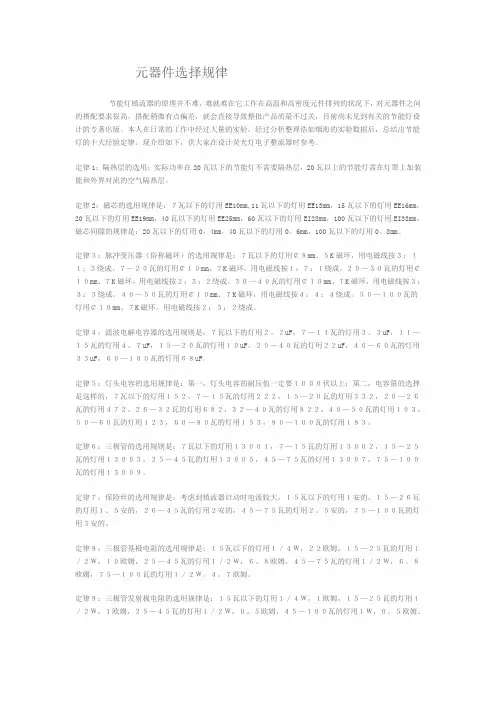

元器件选择规律节能灯镇流器的原理并不难，难就难在它工作在高温和高密度元件排列的状况下，对元器件之间的搭配要求很高，搭配稍微有点偏差，就会直接导致整批产品质量不过关，目前尚未见到有关的节能灯设计的专著出版。

本人在日常的工作中经过大量的实验，经过分析整理浩如烟海的实验数据后，总结出节能灯的十大经验定律。

现介绍如下，供大家在设计荧光灯电子整流器时参考。

定律1：隔热层的选用：实际功率在20瓦以下的节能灯不需要隔热层，20瓦以上的节能灯需在灯罩上加装能和外界对流的空气隔热层。

定律2：磁芯的选用规律是：７瓦以下的灯用EE10mm,11瓦以下的灯用EE13mm，15瓦以下的灯用EE16mm，20瓦以下的灯用EE19mm，40瓦以下的灯用EE25mm，60瓦以下的灯用EI28mm，100瓦以下的灯用EI33mm。

磁芯间隙的规律是：20瓦以下的灯用0。

4mm，40瓦以下的灯用0。

6mm，100瓦以下的灯用0。

8mm。

定律３：脉冲变压器（俗称磁环）的选用规律是：７瓦以下的灯用￠８mm、５K磁环，用电磁线按３：１１：３绕成。

７—２０瓦的灯用￠１０mm、７K磁环，用电磁线按１：７：１绕成。

２０—３０瓦的灯用￠１０mm、７K磁环，用电磁线按２：３：２绕成。

３０—４０瓦的灯用￠１０mm、７K磁环，用电磁线按３：３：３绕成。

４０—５０瓦的灯用￠１０mm、７K磁环，用电磁线按４：４：４绕成。

５０—１００瓦的灯用￠１０mm、７K磁环，用电磁线按２：３：２绕成。

定律４：滤波电解电容器的选用规则是：７瓦以下的灯用２。

２uF，７—１１瓦的灯用３。

３uF，１１—１５瓦的灯用４。

７uF，１５—２０瓦的灯用１０uF，２０—４０瓦的灯用２２uF，４０—６０瓦的灯用３３uF，６０—１００瓦的灯用６８uF。

定律５：灯头电容的选用规律是：第一，灯头电容的耐压值一定要１０００伏以上；第二，电容量的选择是这样的，７瓦以下的灯用１５２，７—１５瓦的灯用２２２，１５—２０瓦的灯用３３２，２０—２６瓦的灯用４７２，２６—３２瓦的灯用６８２，３２—４０瓦的灯用８２２，４０—５０瓦的灯用１０３，５０—６０瓦的灯用１２３，６０—８０瓦的灯用１５３，８０—１００瓦的灯用１８３。
