齿轮油泵装配图-学生测绘

4、由草图整理出零件工作图。 5、由零件图画装配图，标注必要的尺寸，注写技术要
求，填写标题栏、明细表。
五、拆卸部件，绘制装配示意图
装配示意图
序号
螺塞小垫片弹簧钢珠定位圈钢珠螺栓M6X20 垫圈 6 泵盖圆柱销垫片主动轴齿轮锁紧螺母填料压盖填料从动轴齿轮泵体零件名称
工业用纸
0.6Mpa； 4. 检查油泵压力时，各密封处应无渗漏现象。
附注3
齿轮油泵公差配合的选择：
1. 主动齿轮轴及从动齿轮轴与泵体、泵盖的配合均为 φ18H7/f6;
2. 齿轮的齿顶圆与泵体齿轮腔的配合为φ48H8/f7; 3. 销孔配合为φ5H7/h6 4. 齿轮两侧面与泵体泵盖配合为25H8/h7; 5. 两齿轮中心距为42H8。
Ra为1.6，销孔、泵体与泵盖结合面Ra为3.2，螺孔和其它加工面Ra为6.3；不加工表面应涂防锈漆；材料：HT200。
附注2
齿轮油泵的技术要求：
1. 油泵装配好后，用手转动齿轮轴，不得有卡阻现象; 2. 油泵装配好后，齿轮啮合面应占全齿长的2/3以上,可
根据印痕检查; 3. 油泵试验时,当转速为750转/分时，输出油压应为0.4-
工业用纸石棉数量材料
装配明细栏
备注
在了解部件的基础上，将部件分组并依次拆卸，同时按一般件、常用件和标准件进行分类。可以将齿轮油泵分为三组：泵盖部分（包括螺钉、泵盖和垫片）为一组，泵体部分（包括泵体、齿轮、长、短轴和键）为一组，密封装置部分（包括压紧螺母、轴套和填料）为一组。
拆卸顺序为：泵盖部分——密封装置部分——泵体部分。
比例数量
填料压盖
其余
图名材料
比例数量

动画演示11种泵的工作原理，很直观易懂！

动画演⽰11种泵的⼯作原理，很直观易懂！在化⼯⽣产中，泵是⼀种特别重要的设备，了解泵的⼯作原理不仅能够预防和减少流体泄漏事故、冒顶事故、错流或错配事故。

还能够在泵运⾏故障中快速诊断。

因此了解泵的⼯作原理是⼀件⾮常重要的事，今天⼩七就带领⼤家了解⼀下各种泵的⼯作原理，希望能够对⼤家有所帮助。

液压泵⼯作原理液压泵是靠密封容腔容积的变化来⼯作的。

上图是液压泵的⼯作原理图。

当凸轮1由原动机带动旋转时，柱塞2便在凸轮1和弹簧4的作⽤下在缸体3内往复运动。

缸体内孔与柱塞外圆之间有良好的配合精度，使柱塞在缸体孔内作往复运动时基本没有油液泄漏，即具有良好的密封性。

柱塞右移时，缸体中密封⼯作腔a的容积变⼤，产⽣真空，油箱中的油液便在⼤⽓压⼒作⽤下通过吸油单向阀5吸⼊缸体内，实现吸油;柱塞左移时，缸体中密封⼯作腔a的容积变⼩,油液受挤压，便通过压油单向阀6输送到系统中去,实现压油。

如果偏⼼轮不断地旋转，液压泵就会不断地完成吸油和压油动作，因此就会连续不断地向液压系统供油。

从上述液压泵的⼯作过程可以看出，其基本⼯作条件是： 1. 具有密封的⼯作容腔; 2. 密封⼯作容腔的容积⼤⼩是交替变化的，变⼤、变⼩时分别对应吸油、压油过程； 3. 吸、压油过程对应的区域不能连通。

基于上述⼯作原理的液压泵叫做容积式液压泵，液压传动中⽤到的都是容积式液压泵。

齿轮泵的⼯作原理上图是外啮合齿轮泵的⼯作原理图。

由图可见，这种泵的壳体内装有⼀对外啮合齿轮。

由于齿轮端⾯与壳体端盖之间的缝隙很⼩，齿轮齿顶与壳体内表⾯的间隙也很⼩，因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。

当齿轮按图⽰⽅向旋转时，右侧的齿轮逐渐脱离啮合，露出齿间。

因此这⼀侧的密封容腔的体积逐渐增⼤，形成局部真空，油箱中的油液在⼤⽓压⼒的作⽤下经泵的吸油⼝进⼊这个腔体，因此这个容腔称为吸油腔。

随着齿轮的转动，每个齿间中的油液从右侧被带到了左侧。

在左侧的密封容腔中，轮齿逐渐进⼊啮合,使左侧密封容腔的体积逐渐减⼩，把齿间的油液从压油⼝挤压输出的容腔称为压油腔。

双吸中开离心泵结构特点及工作原理

双吸中开离心泵结构特点及工作原理单级双吸离心泵工作原理简单的用白话文说：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。

S/SH型泵是单级、双吸、泵壳水平中开式离心泵。

供输送清水及物理化学性质类似于水的液体，介质温度80℃,若连端轴承通以冷却水，介质温度可达130℃，改变叶轮、密封、轴封的材料，可以汲送含有泥沙的浑水，泵的轴承一般采用软填料，如有特殊订货要求，也可装机械密封。

该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。

SH/S/SA双吸中开离心泵故障及排除方法：故障原因消除方法1、泵不吸水，压力表及真空表指针剧烈跳动1、注水不够多；2、管路或仪表漏气。

1、再往泵内注水；2、拧紧堵塞漏气处。

2、泵不吸水，真空表显示高度真空。

1、底阀没打开或已淤塞；2、吸水管路阻力太大；3、吸水高度太高。

1、校正或列换底阀；2、清洗或更换吸水管路；3、降低吸水高度。

3、泵不出水，压力表显示有1、出水管路阻力太大；1、检查或缩短出水管路；压力。

2、旋转方向不对；3、叶轮堵塞；4、转速不够。

2、纠正电动机旋转方向；3、清洗叶轮；4、提高转速。

4、流量不足或扬程太低。

1、叶轮或进出水管路阻塞；2、双吸密封环磨损过多或叶轮损坏；3、转速低于规定值；1、清洗叶轮或管路；2、更换损坏的零件；3、调正至额定转速；5、泵消耗的功率过大。

1、填料压得太紧；2、叶轮与双吸密封环磨擦；3、流量过大；1、拧松填料压盖；2、检查原因，消除机械摩擦；3、调节出水闸阀，使之在规定范围内运转；6、泵内部声音反常，泵不上水。

1、吸水管阻力太大；或吸水高度过高；2、吸水处有空气吸入；3、所输送液体温度过高；4、流量过大而发生汽蚀现象。

1、清理进水管及底阀；降低吸水高度；2、检查底阀；降低吸水高度，堵塞漏气处；3、调节液体温度；4、调节出水闸阀，使之在规定范转内运转。

船舶辅机图片

水封环结构示意图
6CBZ-7型串、并联自吸式离心泵
外混合式自吸离心泵自吸过程示意图
离心泵性能曲线图
CZ60/30空压机结构图
空压机系统示意图
液压千斤顶示意图
液压元件结构式表示的原理图
液压元件图形符号表示的原理图
电磁换向阀工作原理
不同的“通”和“位”的滑阀式换向阀主体部分的结构形式和图形符号．
SCYl4-1B斜盘式手动变量柱塞泵的结构
l-变量手轮;2-回程盘;3-内套;4-回程弹簧；5-配流盘; 6-驱动轴;7-缸体; 8-柱塞;9-滑靴;10-斜盘及变量头组件;1l-壳体;12-变量活塞;13-拨叉
手动伺服变量机构
1-拉杆；2-先导阀；3-随动活塞；4-销钉；5-变量头；6-随动阀外壳
往复泵结构图
单缸单作用
单缸双作用
双缸四作用 (曲柄夹角90)
三缸三作用 (曲柄夹角120)
齿轮泵的结构图
齿轮泵的结构图
带月牙形隔板的内啮合齿轮泵结构图
三螺杆泵实物图
三螺杆泵结构图
双螺杆泵结构图
机械轴封
单螺杆泵实物图
单、双作用叶片泵示意图
水环泵结构构图
悬臂式单级离心泵
离心泵的结构图
美国海军锚 ( US N Anchor)
A型马氏大抓力锚 (Type A High Holding Power Matrosov Anchor)
叶片式液压马达
冷凝器
P
P
HP LP
储液器
船
滑油分离器
压缩机
舶
伙
食冷库系统图
温度继电器－18～－14℃
过滤器
10℃ 0℃ － 25℃

柱塞式喷油泵结构图

柱塞式喷油泵结构图柱塞式喷油泵喷油泵是柴油机燃料供给系中最重要的部件，被称为柴油机的心脏。

它的基本作用是定时定量地产生高压柴油。

柱塞式喷油泵种类繁多，国产汽车用喷油泵一般以其柱塞行程等参数不同分A、B、P、Z等系列。

下面以汽车使用较多的A型喷油泵为例，介绍其基本结构与工作原理。

A型喷油泵基本结构与工作原理:A型喷油泵总体结构如图1所示。

由泵体5、泵油机构9、油量调节机构1、传动机构12、供油提前器13和润滑冷却系统等组成。

从滤清器过来的干净柴油从喷油泵进油螺钉2进入，产生高压后从出油阀压紧座4流出。

1.泵体泵体是喷油泵的骨架，一般用铝合金铸造而成。

A型泵的泵体是整体式，泵体侧面开有窗口，以便修理时调整各缸的喷油量。

2.泵油机构泵油机构(图6-15)是喷油泵的核心，每缸有一组泵油机构，它主要由柱塞偶件(柱塞7和柱塞套5)、出油阀偶件(出油阀3和出油阀座4)、出油阀弹簧2、柱塞弹簧11等组成。

(1)柱塞偶件(图6-16)图6-15 喷油泵的泵油机柱塞偶件由柱塞5和柱塞套1组构1-出油阀压紧座 2-出油阀弹簧 3-出油阀 4-出成。

柱塞可在柱塞套内作往复运动，两油阀座 5-柱塞套 6-低压油腔 7-柱塞 8-喷油泵体 9-油量调节螺杆 10-油量调节套筒 11-柱者配合间隙极小，约在0.0018,塞弹簧 12-供油正时调节螺钉 13-定位滑块14-凸轮轴 15-凸轮 16-挺柱体部件 17-柱塞弹0.003mm，需经精密磨削加工或选配研簧下座 18-柱塞弹簧上座 19-齿圈 20-进回油孔 21-密封垫磨而成，故称它们为偶件。

使用中不允许互换，如有损坏，应成对更换。

同时要求所使用的柴油要高度清洁，多次过滤。

柱塞套被压紧在泵体上，在其上部开有进回油孔2，有的柱塞套进回油孔是分开的，柱塞套装入喷油泵体后，定位螺钉即插入此槽内，以保证正确的安装位置，并防止工作中柱塞套发生转动。

柱塞在柱塞套中作往复运动。

其上部圆柱面开有斜切槽4，并通过柱塞中心油道3与柱塞顶相通。

气动油泵的工作原理

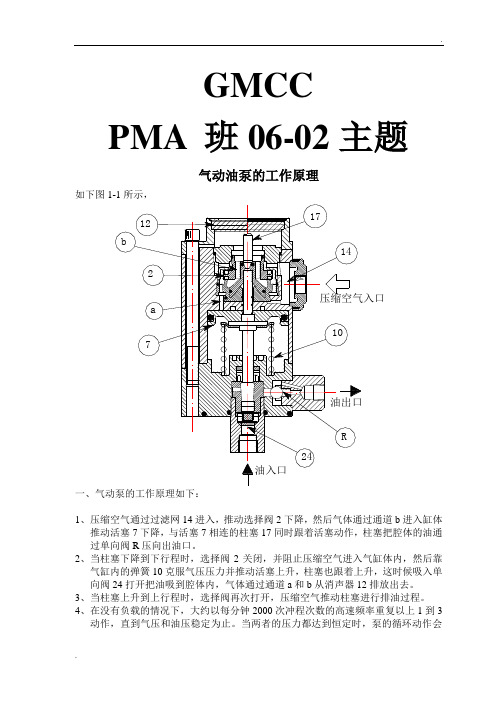

GMCCPMA 班06-02主题气动油泵的工作原理如下图1-1所示，一、气动泵的工作原理如下：1、压缩空气通过过滤网14进入，推动选择阀2下降，然后气体通过通道b进入缸体推动活塞7下降，与活塞7相连的柱塞17同时跟着活塞动作，柱塞把腔体的油通过单向阀R压向出油口。

2、当柱塞下降到下行程时，选择阀2关闭，并阻止压缩空气进入气缸体内，然后靠气缸内的弹簧10克服气压压力并推动活塞上升，柱塞也跟着上升，这时候吸入单向阀24打开把油吸到腔体内，气体通过通道a和b从消声器12排放出去。

3、当柱塞上升到上行程时，选择阀再次打开，压缩空气推动柱塞进行排油过程。

4、在没有负载的情况下，大约以每分钟2000次冲程次数的高速频率重复以上1到3动作，直到气压和油压稳定为止。

当两者的压力都达到恒定时，泵的循环动作会自动停止。

假如油压回路压力意外下降，只要压缩空气长期供应泵就会自动运作，直到油压重新达到恒定为止。

二、压力调整1、通过调压阀设定压缩空气的压力2到3kgf/cm2运行气动泵。

2、打开出油口的排空气阀，这时候看到一股带有奶白色气泡的流体流出来，继续排空直到气泡消失为止，然后关闭排空气阀并停止气动泵。

假如没有排空气阀提供，也可以拧松出油口的管接头进行排空气。

3、进行完泵的排空气后，用相同的方式到油压回路的其它组成部分进行排空气。

4、油压回路上所有排空气步骤都完成后，把压缩空气的压力设定为额定工作压力（泵型号：HPE6308的额定压力是4.8kgf/cm2）并启动气动泵。

5、如果在位置不好的地方进行排空气有困难时，可以进行多次关闭和打开压缩空气源快速地完成排空气。

立式管道离心泵型号及参数

【ISG型立式管道离心泵】产品;【ISG型立式管道离心泵】产品概述：ISG立式单级管道离心泵，是科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

【ISG型立式管道离心泵】型号意义：【ISG型立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【ISG型立式管道离心泵】主要用途：1. ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

抽油泵

常规抽油泵
杆式泵分类及其代号
顶部杆式泵按照固定位置分为：固定筒式顶部固定杆式泵(A型) 定定定筒式底部固定杆式泵(B型) 杆筒动筒式底部固定杆式泵(T型) 式式底杆式泵按照固定装置的型式又泵部可分为：固机械式(M型) 定皮碗式(C型) 厚壁机械密封（RHAM）泵筒皮碗密封（RHAC）薄壁机械密封（RWAM）泵筒皮碗密封（RWAC）厚壁机械密封（RHBM）泵筒皮碗密封（RHBC）薄壁机械密封（RWBM）泵筒皮碗密封（RWBC）
密封锁套
油管
泵筒总成
柱塞总成
常规抽油泵
操作与使用说明
1、杆式泵下井时，首先要将所用的油管清洗，并用管规通过，不合格的油管剔除； 2、然后将密封套总成随油管一起下至设计深度； 3、最后将内泵(泵筒总成和柱塞总成)随抽油杆一同下入井中，到位后，上提抽油杆柱，然后迅速下放，使密封总成定位密封，连接光杆，上提防冲距，就可以正常工作了。 4、如果泵下井后工作不出油，有可能是防冲距上提过大，使内泵与密封锁套脱离，此时要重新调整防冲距，确保工作中内泵与密封锁套密封。需要检泵时，只需用作业机提升抽油杆就可使内泵与密封锁套脱离，进而把泵提升到地面上来。
胜利油田抽油泵型号组成
执行标准：
抽油泵执行标准：国际标准：API Spec 11AX《地下杆式抽油泵及其配件规范》国家标准：GB/T 18607《抽油泵及其组件规范》企业标准：Q/SH1020 1716-2015 《特种抽油泵》
胜利油田抽油泵型号组成
抽油泵分类：
• 按照抽油泵在油管中的固定方式进行分类：抽油泵分为管式泵和杆式泵两大类。又有整筒泵和组合泵之分，目前组合泵已淘汰。 • 按照抽油泵的用途进行分类：抽油泵分为常规泵和特种泵两大类。对于符合抽油泵标准设计和制造的抽油泵称为常规抽油泵，对具有专门用途的抽油泵，如抽稠油泵、防气泵、防砂泵、防腐泵和耐磨泵等，称为特种泵。

喷油泵构造和工作原理

改变挺杆高度，可以改变供油提前角。
凸轮轴
传动机构由凸轮轴和滚轮体总成组成。
喷油泵凸轮轴是曲轴通过齿轮驱动的，曲轴转两圈，各缸喷油一次，凸轮轴只需转一圈就喷油一次，二者速比为2﹕1。
滚轮架
调整螺钉
滚轮
h h
柱塞向上运动泵油过程分几步？
进油过程
四、提问：
三步
压油过程
回油过程
1.柱塞式喷油泵的柱塞就像注射器的针筒一样，只要柱塞一向上运行，分泵就开始供油吗？（x）
3.减容器：
作用：减小高压腔的容积，限制出油阀升程。
（三）油量调节机构
种类：拨叉式、齿杆式。拨叉式组成：油量调节拉杆、拨叉、调节臂。
齿杆式组成：油量调节齿杆、调节齿圈、旋转衬套、凸块。
（四）传动机构——驱动柱塞往复运动滚轮传动部件：滚轮、长槽、（垫块）凸轮轴(按作功顺序排列凸轮)
滚轮式挺杆
供油有效行程：柱塞顶面封闭
柱塞套径向油孔至柱塞斜槽露
出径向油孔前柱塞上移的行程，
用hg表示。 hg决定了喷油泵
每循环供油量（Δg）。
hg
调节供油量方法：
转动柱塞——改变hg——改变循环供油量Δg。
停油：直槽对准油孔。
请点击图片观看该图片对应的教学动画
2. 出油阀偶件
作用：防止燃油倒流，保证供油迅速，停油干脆。
一、喷本油节泵的知功用识和点要求
二、喷油泵的类型
三、A型泵的结构和原理
一、功用：
按照发动机的工作顺序，负荷大小，定时、定量、定压地向喷油器输送高压柴油。
一、喷油泵的功用和要求
二、对多缸喷油泵的要求：
定时：1严格按规定的供油时刻开始供油 2保证一定的供油持续时间

自吸离心泵自吸清水泵结构图

【ZX型自吸离心泵(自吸清水泵)】产品概述：ZX型自吸离心泵(自吸清水泵)，(简称自吸泵)是扬子江泵业公司生产的是根据国内外有关技术资料经吸收，消化，改进后研制而成的节能泵类产品，该泵属自吸式离心泵，它具有结构紧凑，操作方便，运行方便，维护容易，效率高，寿命长，并有较强的自吸能力等优点。

管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，因此简化了管路系统，又改善了劳动条件。

ZX型自吸离心泵(自吸清水泵)在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。

ZX型自吸泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。

供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

【ZX型自吸离心泵(自吸清水泵)】型号意义：【ZX型自吸离心泵(自吸清水泵)】产品用途：ZX型自吸泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。

可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。

【ZX型自吸离心泵(自吸清水泵)】结构图：序号部件名称序号部件名称1进口接管5叶轮2进口单向阀6机械密封3出水接管7轴承座4泵体8泵轴【ZX型自吸离心泵(自吸清水泵)】使用范围：流量：3.2～550m3/h扬程：12～80m电机功率：0.75～132kw口径：25～300mm吸程：5～6.5m【ZX型自吸离心泵(自吸清水泵)】性能参数：型号流量Q扬程(m)吸程(m)转速(r/min)自吸性能(min/5m)功率(Kw)(m 3 /h)(L/s)轴功率电机功率25ZX3.2-203.20.9206.529001.90.461.1 25ZX3.2-323.20.9326.529001.80.81.5 40ZX6.3-206.31.8206.529001.90.871.5 40ZX10-40102.8406.529001.52.7450ZX15-12154.2126.529002.41.11.550ZX18-20185206.529001.91.82.250ZX12.5-3212.53.5326.529001.52.13 50ZX20-30205.6306.529001.52.6450ZX14-35143.9356.529001.52.7450ZX10-40102.8406.529001.52.7450ZX12.5-5012.53.5506.529001.44.35.5 50ZXZX15-60154.2606.529001.36.27.5 50ZX20-7.5205.67.56.529001.39.81165ZX30-15308.3156.5290021.9365ZX25-32256.932629001.54.45.580ZX35-13359.713629003.41.9380ZX43-17431217629001.83.1480ZX40-224011.122629001.94.45.580ZX50-255013.925629001.55.27.580ZX50-325013.932629001.56.87.580ZX60-556016.755629001.51518.580ZX60-706016.770629001.220.122100ZX100-2010027.820629001.87.811 100ZX100-4010027.840629001.816.322100ZX100-6510027.865629001.827.730100ZX70-757019.475629001.824.330150ZX170-5517047.255529001.839.245150ZX170-6517047.265529001.346.355150ZX160-8016044.480529001.253.655200ZX400-32400111.132********.155200ZX280-6328077.863514501.573.990200ZX350-6535097.265514501.597.2110250ZX550-32550152.83251450272.375250ZX400-50400111.1505145028090250ZX450-5545012555514502102.1110250ZX400-75400111.175514501.5125.6132300ZX600-32600166.73251450279.290300ZX500-50500138.950514502104.6110300ZX550-55550152.855514502117.6132【ZX型自吸离心泵(自吸清水泵)】故障原因及排除方法：故障现象原因分析排除方法ZX自吸泵不出水1.泵壳内未加储液或储液不足2.吸入管路漏气3.转速太低4.吸程太高或吸入管路过长5.机械密封泄漏量过大6.吸入管路气体不能从出口排出1.加足储液2.检查并排除漏气现象3.调整转速4.降低吸程或缩短吸入管路5.修复或更换6.使之排出ZX自吸泵杂音和振动较大1.底脚不稳2.泵轴弯曲3.汽蚀现象4.轴承磨损严重5.进口管路内有杂物6.泵与电动机两者主轴不同心1.加固2.更换或校正3.调整工况4.更换5.清除杂物6.调整同轴度ZX自吸泵出水量不足1.叶轮流道与吸入管被堵塞2.叶轮或叶轮密封磨损严重3.功率不足或转速太低1.排除堵塞物2.更换口环3.加足功率、调至额定转速ZX自吸泵轴功率消耗过大1.流量过大2.转速太高3.泵轴弯曲或叶轮卡碰4.泵内流道堵塞或被卡住1.升高出口压力2.适当降低3.更换或校正4.排队堵塞物本文由长沙自平衡多级泵生产厂家长沙中联泵业提供。
