BYWG罐式（无负压）叠压供水设备概述我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。

随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。

奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。

BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。

首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。

设备工作原理：自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。

稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。

限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。

设备旁路直通管路出口与供水总管相连。

如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。

几种常见的无负压供水设备————————————————————————————————作者：————————————————————————————————日期:几种常见的无负压供水设备一、第五代叠压补偿式无负压供水设备简介第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。

通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。

首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。

工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。

另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。

当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。

设备结构示意图如下ZBＷ型叠压补偿式无负压供水设备工作原理(如下流程图）:主要组成部件1.双稳态压力补偿系统自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。

用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。

2 .管阀防回流系统自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。

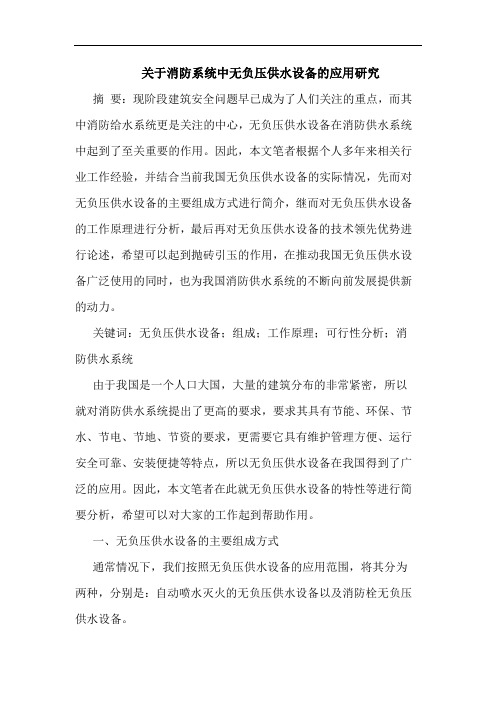

关于消防系统中无负压供水设备的应用研究摘要：现阶段建筑安全问题早已成为了人们关注的重点，而其中消防给水系统更是关注的中心，无负压供水设备在消防供水系统中起到了至关重要的作用。

因此，本文笔者根据个人多年来相关行业工作经验，并结合当前我国无负压供水设备的实际情况，先而对无负压供水设备的主要组成方式进行简介，继而对无负压供水设备的工作原理进行分析，最后再对无负压供水设备的技术领先优势进行论述，希望可以起到抛砖引玉的作用，在推动我国无负压供水设备广泛使用的同时，也为我国消防供水系统的不断向前发展提供新的动力。

关键词：无负压供水设备；组成；工作原理；可行性分析；消防供水系统由于我国是一个人口大国，大量的建筑分布的非常紧密，所以就对消防供水系统提出了更高的要求，要求其具有节能、环保、节水、节电、节地、节资的要求，更需要它具有维护管理方便、运行安全可靠、安装便捷等特点，所以无负压供水设备在我国得到了广泛的应用。

因此，本文笔者在此就无负压供水设备的特性等进行简要分析，希望可以对大家的工作起到帮助作用。

一、无负压供水设备的主要组成方式通常情况下，我们按照无负压供水设备的应用范围，将其分为两种，分别是：自动喷水灭火的无负压供水设备以及消防栓无负压供水设备。

1自动喷水灭火无负压供水设备的主要组成自动喷水灭火无负压供水设备的主要组成有：高位水箱、水泵接合器、水流指示器、喷头、报警阀、冲水管网、压力控制器、倒流防止器、过滤器、控制柜、消防水泵（水泵）、真空抑制器以及稳流补偿器等，见下图。

在火灾发生后，通过碰头工作，降低冲水管网的压力，报警阀实现报警，在水流流动时，水流指示器会相应的发出电信号，启动消防水泵，最终实现无负压供水。

1.稳流补偿器；2.真空抑制器；3.水泵（或消防水泵）；4.过滤器；5.倒流防止器；6.压力传感器；7.压力控制器；8.阀门；9.湿式报警阀；10.延时器；11.水力警铃；12.安全阀；13.水泵接合器；14.控制柜；15.探测器；16.喷头；17.末端试水装置；18.水流指示器；19.高位水箱2消防栓无负压供水设备的主要组成消防栓无负压供水设备的主要组成由下列几种，分别是：高位水箱、水泵接合器、消火栓、阀门、管道、压力控制器、倒流防止器、过滤器、控制柜、消防水泵（水泵）、真空抑制器以及稳流补偿器等，详细结构见下图。

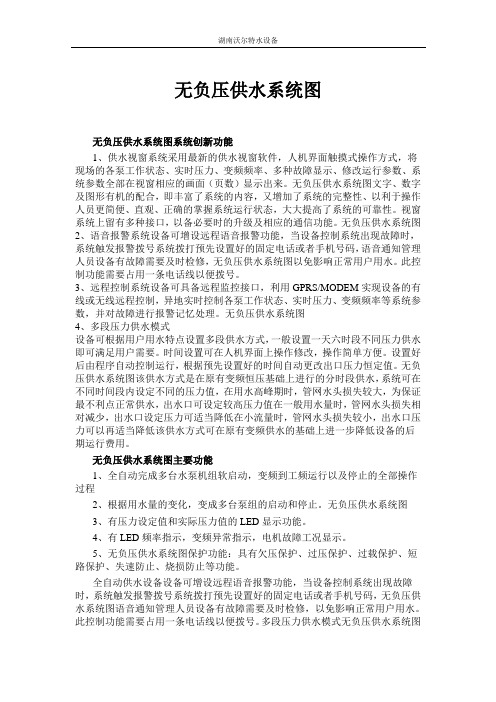

无负压供水系统图无负压供水系统图系统创新功能1、供水视窗系统采用最新的供水视窗软件，人机界面触摸式操作方式，将现场的各泵工作状态、实时压力、变频频率、多种故障显示、修改运行参数、系统参数全部在视窗相应的画面（页数）显示出来。

无负压供水系统图文字、数字及图形有机的配合，即丰富了系统的内容，又增加了系统的完整性、以利于操作人员更简便、直观、正确的掌握系统运行状态，大大提高了系统的可靠性。

视窗系统上留有多种接口，以备必要时的升级及相应的通信功能。

无负压供水系统图2、语音报警系统设备可增设远程语音报警功能，当设备控制系统出现故障时，系统触发报警拨号系统拨打预先设置好的固定电话或者手机号码，语音通知管理人员设备有故障需要及时检修，无负压供水系统图以免影响正常用户用水。

此控制功能需要占用一条电话线以便拨号。

3、远程控制系统设备可具备远程监控接口，利用GPRS/MODEM实现设备的有线或无线远程控制，异地实时控制各泵工作状态、实时压力、变频频率等系统参数，并对故障进行报警记忆处理。

无负压供水系统图4、多段压力供水模式设备可根据用户用水特点设置多段供水方式，一般设置一天六时段不同压力供水即可满足用户需要。

时间设置可在人机界面上操作修改，操作简单方便。

设置好后由程序自动控制运行，根据预先设置好的时间自动更改出口压力恒定值。

无负压供水系统图该供水方式是在原有变频恒压基础上进行的分时段供水，系统可在不同时间段内设定不同的压力值，在用水高峰期时，管网水头损失较大，为保证最不利点正常供水，出水口可设定较高压力值在一般用水量时，管网水头损失相对减少，出水口设定压力可适当降低在小流量时，管网水头损失较小，出水口压力可以再适当降低该供水方式可在原有变频供水的基础上进一步降低设备的后期运行费用。

无负压供水系统图主要功能1、全自动完成多台水泵机组软启动，变频到工频运行以及停止的全部操作过程2、根据用水量的变化，变成多台泵组的启动和停止。

箱式变频无负压供水设备工作原理智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。

系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。

当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。

对市政自来水管网没有影响，是供水领域的新一代节能产品。

智能型箱泵一体化泵功能特点1、保持恒压压力智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。

当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。

2、高度自动化系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。

另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。

4、叠压运行，节省费用系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。

小用水量时（如夜间）系统由小功率泵变频调速恒压供水。

系统一直在高效率点运行。

因而大大降低了运行费用。

可节约能源60%以上。

-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。

与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。

及恩呢该效果十分显著。

-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清洗、消毒等工作。

无负压与变频供水设备的对比与选用问题探讨作者：杨益来源：《城市建设理论研究》2013年第17期摘要：无负压与变频供水设备的对比与选用。

关键词：无负压，变频供水设备中图分类号： TU731.5 文献标识码： A 文章编号：引言在北京自从非典后无负压成套供水设备应用渐多，逐渐占据了一定市场比例，近年来关于建筑给水选用无负压还是变频供水一直存在争论，两种方案都有各自的优点与不足，以下结合本人在工作中碰到的实际案例进行讨论。

一、无负压供水技术的工作原理：无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良影响，无负压供水设备设定某一压力值，启动流量控制器调节市政进口压力，避免产生负压。

自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，当自来水管网压力不能满足要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水。

水泵供水时，若自来水管网水量大于水泵流量时，系统保持正常供水，用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过去后，系统恢复到正常供水状态。

当自来水管网停水或用水高峰时间过长造成稳流罐液位不断下降，液位探测器信号发出报警信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

负压解除后，系统自动恢复正常运行。

夜间小流量供水且自来水管网压力不能满足要求时，稳流罐可以贮存并释放能量，避免了水泵频繁启动。

无负压供水具有以下优点：首先，节能，无负压设备有效地利用了市政自来水原有的压力，节能效果显著；其次，安全卫生，无负压成套设备采用全密闭设计，杜绝了自来水与空气接触，无二次污染；第三，节省机房占地面积，因为不需要水箱且所有设备集中在一个安装底板上，无负压成套设备所需安装空间大幅减少；第四，节省管理维护费用，不需定期清洗水箱，水质检测费用减少。

管网叠压无负压供水设备基本参数以及产品特点管网叠压供水设备，其实也就是我们经常所说的无负压变频供水设备，又叫做变频无负压供水设备。

管网叠压供水设备基本参数1、调节精度≤±0.01MPa2、稳定时间≤40s3、噪声＜水泵定额噪声，同时符合设置地点环境噪声标准4、防护等级控制柜不低于IP20（室内）、IP24（室外）5、启动时间电机功率≤22 kW，≤30 s；电机功率＞22 kW，≤50 kW，≤40s；电机功率≥55kW，≤55s1、流量范围 1.0～1000m/h6、压力范围 0.1～1.6MPa7 、控制电机容量（单台） 0.37～315kW8 、给水方式设备出口恒（变）压9 、基本显示内容频率、电压、电流、设定压力、出口压力、水泵状态、故障、谐波10、工频回路启动方式电机功率≤15kW时，直启；电机功率≥18.5kW时，软启；管网叠压供水设备产品特点1、具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。

在异常情况下能进行信号报警、自检、故障判断等。

2、只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。

3、对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。

设备寿命可延长3倍以上。

4、过流部件的材质一般采用不锈钢制作，亦可根据用户的不同要求定制其他材质。

5、无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。

6、可充分利用市政管网供水压力，差多少、补多少、不产生负压，停电也可维持市政管网水压供水。

7、由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。

并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。

8、全封闭运行，彻底消除水源二次污染。

无负压供水设备施工方案目录一、工程概况2二、供水方式2三、设计原则2四、设计依据2五、设备选型3六、自动化系统控制方案5七、改造工程概况6八、施工顺序7九、施工进度计划8十、施工方法及工艺要求9十一、主要施工管理计划10十二、质量管理计划10十三、安全管理计划11十四、环境管理计划12十五、施工技术要求13一、工程概况工程中生活给水水源均由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。

生活加压区用水点：酒店式公寓；二、供水方式生活供水方式为：市政自来水| MC陋无负压供水设备用水点——>三、设计原则1、设计体现技术先进、使用安全可靠、造价经济合理、施工简便的方针。

2、结合本项目中的实际运行情况，制定合理的控制方案，在系统功能、性能指标、经济指标、可靠性要求等综合数据上达到工艺要求，追求最佳的性能价格比。

3、系统具有手动、自动两种工作方式下的启停泵组功能，系统内不同水泵均能实现交替运行且能够互为备用。

4、系统的设计便于检修、维护，系统具有完善的故障自诊断功能。

5、自动化性能好，操作控制灵活方便，界面友好直观。

6、配置高档，工艺先进。

四、设计依据1、该工程的基本资料2、《无负压给水设备》无负压行业标准3、《无负压管网增压稳流给水设备》无负压国家标准4、《建筑给水排水设计规范》5、《高层建筑给水排水设计手册》6、《泵站设计规范》7、《给水排水设计手册》第2册五、设备选型项目方案选型设计说明A、设计依据（1）《建筑给水排水设计规范》（2）《给水排水设计手册》第2册（3）《泵站设计规范》（4）《给水管网系统理论与分析》（5）《无负压增压稳流给水设备》B、设备清单工程中生活给水水源均由市政自来水给水管网供给，且水质符合国家《生活饮用水卫生标准》要求。

建筑情况：项目为12层酒店式公寓，直供区部分最高-3-4层由市政管网直接供给,5层以上为加压设备供水。

安装无负压供水设备一套，对中高区供水。
