常用典型零件的精度设计和分解

汽车内外饰（塑料）产品结构设计的一般原则及精度一形状和结构的简化制品的形状和结构的复杂显然增加了模具结构的复杂性，加大了模具制造的难度，最终将影响产品性能的不稳定性和经济成本。

而从工艺角度考虑，形状和结构设计得越简单，熔体充模也就越容易，质量就越有保证。

理想的产品简洁化设计应当是：①有利于成型加工；②有利于降低成本，节约原材料；③有利于体现简洁、美观的审美价值；④符合绿色设计的原则。

以下是简化设计的一些建议和提示。

（1） 结构简单，形状对称，避免不规则的几何图形；（2） 避免制件侧孔和侧壁内表面的凹凸形状设计，制件侧壁孔洞和侧壁内表面的凹凸形状对某些成型工艺来说是困难的，需要在制品成型后进行二次加工。

例如对于注塑件来说，模具结构上就要采用比较复杂的脱模机构才能对制件进行脱模。

通常，侧向孔要用侧向的分型和抽芯机构来实现，这无疑会使模具结构变得复杂。

为了避免在模具结构设计上增加复杂性，可以对这类制品进行设计上的改进，图5-16所示是避免侧向抽芯的设计。

（3） 尺寸设计要考虑成型的可能性，不同的成型工艺对制件的尺寸设计，包括尺寸大小，尺寸变化会有一定的限制。

二、壁厚均一的设计原则在确定壁厚尺寸时，壁厚均一是一个重要原则。

该原则主要是从工艺角度以及由工艺导致的质量方面的问题而提出来的。

均匀的壁厚可使制件在成型过程中，熔体流动性均衡，冷却均衡。

壁薄部位在冷却收缩上的差异，会产生一定的收缩应力，内应力会导致制件在短期之内或经过一个较长时期之后发生翘曲变形。

图5-17是由壁厚不均匀造成制件翘曲变形的一个例子，图5-18是在不均匀壁厚部位设置圆孔，由于收缩不均匀，难以称为正圆。

以下是壁后不均匀时常用的三种处置办法：（1）厚薄交接处的平稳过渡，当制件厚度不可避免需设计成不一致时，在厚薄交接处应逐渐过渡，避免突变，厚度比例变化在一合适的范围（一般不超过3：1）。

某些成型工艺可以是例外，例如结构发泡注射成型和气辅注射成型。

杠杆ca6140零件的机械加工工艺规程和典型夹具设计一、引言杠杆ca6140是一种常用的机械零件，它常常用于工程机械和汽车等领域。

在机械加工过程中，为了确保产品质量和生产效率，需要建立一套科学的机械加工工艺规程和典型夹具设计。

本文将结合杠杆ca6140零件的机械加工特点，详细介绍其机械加工工艺规程和典型夹具设计。

二、杠杆ca6140零件的机械加工特点1.材料选用杠杆ca6140通常采用优质的碳素钢或合金钢材料，具有较高的硬度和强度，需要采用合适的刀具和工艺来进行加工。

2.工艺特点杠杆ca6140的加工特点主要包括复杂的外形和内孔结构，表面粗糙度要求较高，需要进行精密的车削、铣削和钻削加工。

另外，由于零件的形状较为复杂，需要采用合适的夹具来进行固定和加工。

三、机械加工工艺规程1.车削加工工艺（1）车削外圆a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的车刀，进行外圆车削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量外圆直径，控制尺寸精度，并进行表面光洁度检查。

（2）车削内孔a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的车刀，进行内孔车削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量内孔直径，控制尺寸精度，并进行表面光洁度检查。

2.铣削加工工艺（1）平面铣削a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的铣刀，进行平面铣削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量平面尺寸，控制尺寸精度，并进行表面光洁度检查。

（2）轮廓铣削a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的铣刀，进行轮廓铣削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量轮廓尺寸，控制尺寸精度，并进行表面光洁度检查。

3.钻削加工工艺（1）定位孔钻削a.确定定位孔位置，并进行划线、打孔。

b.选用合适的钻头，进行定位孔钻削，注意保持刀具与工件的垂直度，控制孔位置精度。

齿轮类零件加工工艺分析及夹具设计目录摘要 (4)第一章齿轮类零件加工工艺规程编制概述 (5)1.1工艺编制的总体步骤 (5)第二章对齿轮类零件的加工工艺编制及分析 (6)2.1分析齿轮类零件的技术要求 (6)2.2明确毛坯尺寸 (8)2.3拟定工艺路线 (8)2.4设计工序内容 (10)2.5填写工艺文件 (10)第三章对齿轮类零件加工工艺进行合理性分析 (11)第四章夹具设计的要求 (11)4.1 了解夹具设计的总体要求 (11)第五章夹具设计的特点 (12)5.1确定夹具的类型 (12)5.2钻模的主要类型 (12)第六章工件夹紧计算及选择 (13)6.1工件的夹紧 (13)6.2 夹紧力的选择 (13)6.3夹紧力的计算及精度分析 (14)第七章夹具的结构分析及设计 (16)7.1夹具的夹紧和定位 (16)7.2夹具的导向 (17)第八章夹具的总体分析 (17)第九章致谢 (18)摘要齿轮类零件是典型零件之一，它在机械主要用于传动，齿轮类零件主要有齿轮．齿轮轴，涡轮涡杆，在机械领域运用很广泛。

按传动形式分圆柱类齿轮、锥齿轮、齿条等。

按齿形状分：齿轮、齿、字齿等。

按制作方法分：铸造齿轮、烧结齿轮、轧制齿轮等。

我以齿轮加工工艺编制分析齿轮的加工要求，在生产实际中阐述齿轮的工艺过程，及工艺的合理性。

夹具在机械加工中有举足轻重的作用，好的夹具才是保障零件加工的方法。

我从夹具的分析、设计、计算、使用方面概述夹具的用途。

按专业化程度可分为通用夹具、专用夹具、可调夹具、组合夹具、成组夹具、标准夹具、随行夹具、组合机床夹具等。

我这次设计的是盖板式钻夹具。

这是一种专用夹具，专为一工件的一道工序而设计的夹具。

关键词：齿轮、夹具、工艺、设计1.1工艺编制的总体步骤1.分析零件的结构和技术要求（1）分析图样资料①加工工艺表面的尺寸精度和形状精度②各加工表面之间以及加工表面和不加工表面之间的位置精度③加工表面的粗糙度及表面的其他要求④热处理及其他要求（2）零件的结构工艺分析。

轴类零件加工及工艺设计轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。

装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。

(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。

对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。

(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。

通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。

普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm，高精度轴（如主轴）通常为0.001~0.005mm。

(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。

二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。

根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。

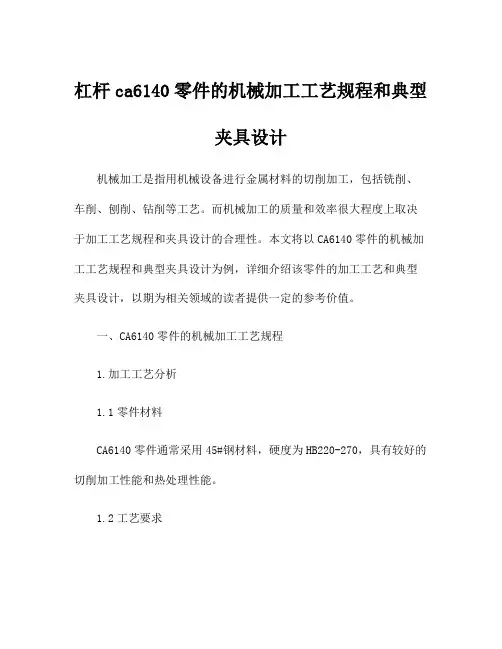

杠杆ca6140零件的机械加工工艺规程和典型夹具设计机械加工是指用机械设备进行金属材料的切削加工，包括铣削、车削、刨削、钻削等工艺。

而机械加工的质量和效率很大程度上取决于加工工艺规程和夹具设计的合理性。

本文将以CA6140零件的机械加工工艺规程和典型夹具设计为例，详细介绍该零件的加工工艺和典型夹具设计，以期为相关领域的读者提供一定的参考价值。

一、CA6140零件的机械加工工艺规程1.加工工艺分析1.1零件材料CA6140零件通常采用45#钢材料，硬度为HB220-270，具有较好的切削加工性能和热处理性能。

1.2工艺要求CA6140零件为轴类零件，具有一定的结构复杂性，加工要求高精度、表面光洁度和尺寸一致性。

1.3工艺流程(1)材料准备：从仓库中取出45#钢材料并进行检验。

(2)车削加工：首先进行车床车削，精确控制车削尺寸。

(3)铣削加工：采用数控铣床进行零件的轮廓加工。

(4)钻孔加工：采用钻床进行孔加工，保证孔的精度和平整度。

(5)整体装配：连接小零件并进行基本装配。

1.4工艺参数(1)车削切削速度：45-60m/min(2)进给量：0.1-0.2mm/r(3)铣削切削速度：120-150m/min(4)铣削进给量：0.05-0.1mm/z2.工艺步骤2.1车削加工(1)选择合适的刀具和夹具，定位45#钢材料。

(2)进行粗车和精车，逐步加工至工件尺寸要求。

(3)控制车刀进给量和速度，确保表面粗糙度达标。

2.2铣削加工(1)选择合适的铣刀和夹具，进行轮廓加工。

(2)控制铣削进给速度和深度，保证轮廓尺寸精度。

(3)注重表面光洁度的要求，避免出现毛刺和瑕疵。

2.3钻孔加工(1)选择合适的钻头和夹具，定位工件并进行孔加工。

(2)控制钻孔深度和尺寸，保证孔的精度和平整度。

(3)避免产生毛刺和粗糙表面。

3.检验与修磨3.1检验(1)外观检验：检查外表面是否有毛刺、裂纹等缺陷。

(2)尺寸检验：使用测量工具检验尺寸的精度和一致性。

阜阳职业技术学院毕业论文题目姓名所在学院专业班级学号指导教师日期年月日摘要随着科学技术飞速发展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。

本次设计就是进行典型轴类零件的数控加工工艺与编程，侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。

并绘制零件图、加工路线图。

用G代码编制该零件的数控加工程序，并附以编程尺寸的计算方法，其中零件工艺规程的分析是此次论文的重点和难点。

关键词：数控加工；工艺过程；加工工序；加工路线目录第1章概述 (1)1.1 典型轴类零件的加工工艺 (1)1.2 数控车床概述 (3)1.3 镗孔工艺 (3)1.4 螺纹加工工艺 (4)1.5 分析加工对象 (5)第2章工艺过程卡/加工工序卡 (6)2.1 数控加工工艺内容的选择 (6)2.2 工艺过程 (7)2.3 加工工序的划分 (8)2.4 编制工艺过程卡 (9)2.5 切削用量的确定 (9)2.6 编制加工工序卡 (1)第3章加工路线图 (1)3.1 刀具加工进给路线的确定 (1)3.2 绘制刀具加工路线图 (1)第4章数控刀具表/数控编程基础 (1)4.1 本零件加工所用刀具 (1)4.2 编程基础 (1)毕业总结 (2)致谢 (2)参考文献……………………………………………………………………………2附录一 (25)附录二 (27)第1章概述1.1 典型轴类零件的加工工艺：1.1.1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。

2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。

本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。

§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。

在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。

2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。

充分利用现有生产条件，少花钱、多办事。

3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。

由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。

所用术语、符号、计量单位、编号都要符合相应标准。

必须可靠地保证零件图上技术要求的实现。

在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。

§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。

2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。

其主要内容包括：（1)分析零件的作用及零件图上的技术要求。

(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。
