电机拖动公式(非常重要)剖析

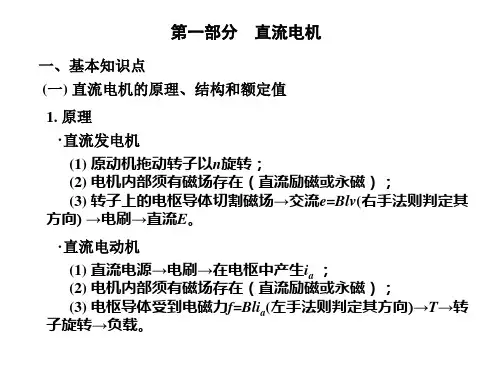

电机拖动知识点概要1、直流发电机工作原理当原动机拖动电枢以恒定方向旋转式，线圈边将切割磁力线并感应出交变电动势，由于电刷和换向器的“整流”作用，使电刷极性保持不变，在电刷间产生直流电动势。

2、直流电动机的工作原理在电刷两端加直流电压，经电刷和换向器作用使同一主磁极下线圈边中的电流方向不变，该主磁极下线圈边所受电磁力的方向亦不变，从而产生单一方向的电磁转矩，使电枢沿同一方向连续旋转。

3、直流电机的可逆原理同一台电机既能作电动机亦能作发电机运行的现象。

4、直流电机的结构主要由静止的定子和旋转的转子构成，定子和转子之间存在气隙。

①定子由主磁极、换向极、机座、端盖、轴承、电刷装置等组成。

②转子转子的作用是感应电动势并产生电磁转矩；它包括电枢铁芯、电枢绕组、换向器、轴和风扇等。

5、直流电机电枢绕组（基本形式叠绕组和波绕组）分类单叠绕组、单波绕组、复叠绕组、复波绕组及混合绕组等。

单叠绕组特点同一个元件的出线端连接于相邻的两个换向片上，相邻元件依次串联，后一个元件的首端与前一个元件的尾端连在一起并接到同一个换向片上，最后一个元件首端与第一个元件尾端连在一起，形成一个闭合回路。

【注支路对数a等于电机的极对数p，即a=p】单波绕组特点同一个元件的两个出线端所接的两个换向片相隔接近于一对极距，元件串联后形成波浪形，所以称为“波绕组”。

【注并联支路数总是2，即极对数a=1】★单叠与单波绕组区别单叠绕组可通过增加磁极对数来增加并联支路对数，适用于低电压、大电流的电机。

单波绕组的并联支路对数a=1，每条并联支路数串联的元件数较多，适用于小电流、较高电压的电机。

6、直流电机分类（按励磁方式分）他励、并励、串励、复励7、主磁通和漏磁通定义及其作用同时与电枢绕组（即转子绕组）和励磁绕组（即定子绕组）相交链的磁通称为主磁通；只与励磁绕组（即定子绕组）相交链的磁通称为漏磁通。

主磁通与通电的转子绕组相作用产生电磁转矩，使电机转动；漏磁通无用。

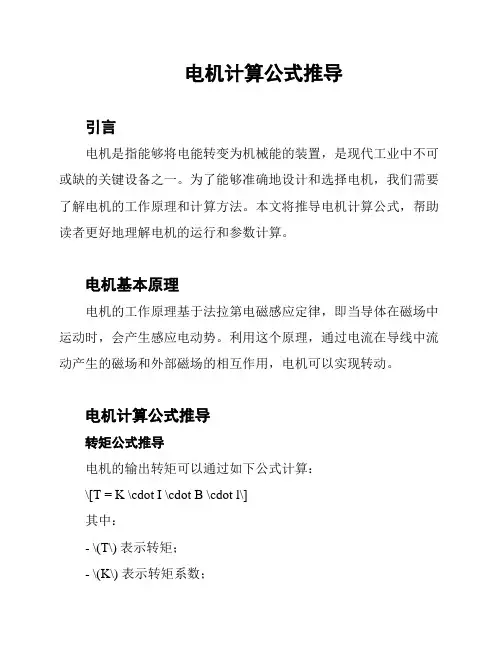

电机计算公式推导引言电机是指能够将电能转变为机械能的装置，是现代工业中不可或缺的关键设备之一。

为了能够准确地设计和选择电机，我们需要了解电机的工作原理和计算方法。

本文将推导电机计算公式，帮助读者更好地理解电机的运行和参数计算。

电机基本原理电机的工作原理基于法拉第电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。

利用这个原理，通过电流在导线中流动产生的磁场和外部磁场的相互作用，电机可以实现转动。

电机计算公式推导转矩公式推导电机的输出转矩可以通过如下公式计算：\[T = K \cdot I \cdot B \cdot l\]其中：- \(T\) 表示转矩；- \(K\) 表示转矩系数；- \(I\) 表示电流；- \(B\) 表示磁场强度；- \(l\) 表示导线长度。

转矩系数 \(K\) 可以通过实验测量得到。

若已知电流 \(I\)、磁场强度 \(B\) 和导线长度 \(l\)，即可计算出电机的转矩。

功率公式推导电机的输出功率可以通过如下公式计算：\[P = T \cdot \omega\]其中：- \(P\) 表示功率；- \(T\) 表示转矩；- \(\omega\) 表示角速度。

转矩 \(T\) 和角速度 \(\omega\) 可以通过电机的实测数据得到。

由此，可以计算出电机的输出功率。

效率公式推导电机的效率可以通过如下公式计算：\[\eta = \frac{P_{\text{输出}}}{P_{\text{输入}}}\]其中：- \(\eta\) 表示效率；- \(P_{\text{输出}}\) 表示输出功率；- \(P_{\text{输入}}\) 表示输入功率。

根据前述功率公式推导的结果，可以计算出电机的输入功率和输出功率，并计算出电机的效率。

结论电机计算公式的推导为电机的设计和选择提供了理论基础。

通过计算公式，我们可以准确地计算出电机的转矩、功率和效率，从而为实际工程项目中的电机应用提供参考。

②移动电刷位置：其原理是利用主磁极对换向元件感应的电势 来改善换向，这里的关键是电刷移动的方向
发电机：顺转向移动一个小角度； 电动机；逆转向移动一个小角度。
1、直流电机的电枢导体里流过的是直流电流还是交流电流?
答；直流电机电枢导体里流过的是交流电流, 其频率f=np/60 Hz，其 中P为电机的极对数, n为转子转速, 单位为r／min, 通过换向器和电刷 引出来的电流才是直流电.
答：由于电枢电动势和转速成正比，因此，如果把他励发电机转速升 高20％，则其电枢电动势就升高20％。而空载端电压等于电枢电动势， 因此它也就升高20％。 在并励发电机个，空载端电压也随转速的升高而升高，端电压 升高引起励磁电流增大，使电枢电动势和空载端电压进一步升 高．所以，并励发电机电压升高得比他励发电机的大．
电机的效率公式中，P1泛指输入功率，P2泛指输出功率。 P2 P1 · 电动机轴上输出的额定转矩
T2 N PN PN PN (W ) PN (kW ) 9.55 9.55 2n N N nN nN 60 ( N m)
4. 电枢绕组 电枢绕组一般装在直流电机的转子上。有叠绕组(单叠、复 叠)、波绕组(单波、复波)和混合绕组。最基本的是单叠绕组、 单波绕组。 各种绕组的规律常用绕组展开图来表示。 (二) 直流电机的磁场分析 1. 励磁方式 直流电机绕组，一般包括定子磁极上的励磁绕组和转子上 的电枢绕组。两个绕组的不同连接方式，决定直流电机的励磁 方式。励磁方式有两大类四种：他励方式；自励方式—并励、 串励、复励。 不同励磁方式电机的运行特性也不同。特别是并励电机的 电流关系： (1) 对直流电动机 I a I I f (2) 对直流发电机 I a I I f I a、I、I f 分别为电枢电流、负载电流和励磁电流。

电机公式详解范文电机公式是用来描述电机运行特性的数学表达式。

电机公式一般包括电机功率、电机转矩、电机速度、电机电压和电机电流等参数之间的关系。

它是电机设计、控制和性能分析的重要工具。

下面详细介绍几个常见的电机公式：1.电机功率公式：电机功率是指电机在单位时间内所做的功。

根据物理定律，电机功率可以用电压、电流和功率因素来计算。

功率公式如下：功率（P）= 电压（U）× 电流（I）× 功率因素（cosθ）其中，功率因素表示电压和电流之间的相位差，数值范围为0到12.电机转矩公式：电机转矩是指电机产生的力矩。

电机转矩公式为：转矩（T）=功率（P）/角速度（ω）其中，转矩的单位是牛顿·米（N·m），角速度的单位是弧度/秒（rad/s）。

3.闵氏方程：闵氏方程是描述电机电流与电压之间关系的公式。

根据基尔霍夫定律，电机电流与电压之间的关系满足欧姆定律。

闵氏方程如下：I=U/Z其中，I表示电机电流，U表示电机电压，Z表示电机的阻抗，单位为欧姆（Ω）。

4.电机速度公式：电机速度指的是电机转动的角度随时间的变化率。

电机速度公式为：速度（ω）=(2π×频率（f）)/极对数（p）其中，频率是指电源的频率，单位为赫兹（Hz），极对数是指电机的极数。

5.电机转矩与电流之间的关系：电机转矩和电流之间存在一定的线性关系。

电机转矩与电流之间的关系公式为：转矩（T）=K×电流（I）其中，K为电机的转矩常数，单位为牛顿·米/安培（N·m/A）。

以上公式只是电机公式中的一小部分，电机公式还包括电机效率、电机功耗、电机启动特性等方面的公式。

在实际应用中，根据具体问题的不同，可能会有不同的电机公式适用。

因此，在使用电机公式时应根据实际情况进行选择和应用。

第1篇一、实验背景电机拖动实验是电气工程及其自动化专业的重要实验课程之一，旨在通过实验让学生了解和掌握电机的基本原理、结构、性能以及拖动系统的运行规律。

在本次实验中，我深入了解了直流电动机和异步电动机的工作原理，掌握了电机的启动、调速、制动等操作方法，提高了自己的动手能力和实际操作技能。

二、实验过程1. 实验准备在实验开始前，我认真阅读了实验指导书，了解了实验目的、原理、步骤及注意事项。

同时，我还提前准备了实验所需的器材，如直流电动机、异步电动机、电源、万用表、转速表等。

2. 实验操作（1）直流电动机实验首先，我连接了直流电动机的电路，包括电源、开关、电刷、电枢等。

在实验过程中，我观察了电动机的启动、转速、转矩等参数，并记录了实验数据。

接着，我进行了调速实验，通过改变电枢电压和串接电阻，实现了电动机的转速调节。

最后，我进行了制动实验，观察了电动机的制动效果。

（2）异步电动机实验在异步电动机实验中，我首先连接了电动机的电路，包括电源、启动器、控制电路等。

然后，我进行了电动机的启动实验，观察了电动机的启动过程和启动转矩。

接着，我进行了电动机的调速实验，通过改变电源频率和电动机的极数，实现了电动机的转速调节。

最后，我进行了电动机的制动实验，观察了电动机的制动效果。

3. 实验数据整理与分析在实验过程中，我记录了电动机的启动时间、转速、转矩等数据，并进行了整理和分析。

通过对比实验数据，我发现：（1）直流电动机的转速与电枢电压成正比，转矩与电枢电压的平方成正比。

（2）异步电动机的转速与电源频率成正比，转矩与电源频率的平方成正比。

（3）电动机的制动效果与制动电阻和制动方式有关。

三、实验心得1. 理论与实践相结合通过本次实验，我深刻体会到理论与实践相结合的重要性。

在实验过程中，我不仅巩固了电机的基本理论知识，还提高了自己的动手能力，学会了如何将理论知识应用于实际操作。

2. 培养严谨的实验态度实验过程中，我严格遵守实验规程，认真观察实验现象，仔细记录实验数据。

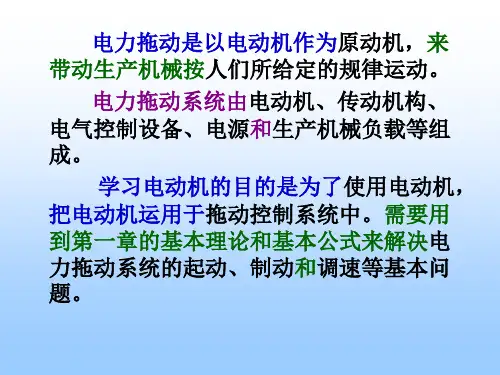

电力拖动是以电动机作为原动机，来 带动生产机械按人们所给定的规律运动。
电力拖动系统由电动机、传动机构、 电气控制设备、电源和生产机械负载等组 成。
学习电动机的目的是为了使用电动机， 把电动机运用于拖动控制系统中。需要用 到第一章的基本理论和基本公式来解决电 力拖动系统的起动、制动和调速等基本问 题。
当Tem≠TZ时，转动体的转速就会发生 变化，产生角加速度 d ，则转矩方程式为：
dt
Tem-TZ=J d 式中，J为d单t 轴系统的转动惯量（包括 电动机的转动惯量和生产机械的转动惯 量），是衡量惯性作用的一个物理参数。 （单位kg·m2）
转动惯量J越大，转动部分的惯性越大， 改变其角速度Ω就越困难。
（3）电动机轴上的额定转矩（负载转矩）
TN=9.55PN/nN=9.55*15*103/1640=83.7 （N.m）
则空载转矩
T0=TemN-TN=96.7-83.7=9.4（N.m） 得到实际空载转速为：
n0′=n0-T0=1800-1.67*9.4=1784（r/min） 图中A′点是实际空载点（T0， n0′），即 （9.4 N.m，1784 r/min）
（3）当Tem<TZ时，ddnt <0，则转速n在降低， 系统处于减速过程中。
因此，要使系统从运转状态停转（即制 动），必须减小电磁转矩Tem，使之小于负 载转矩TZ，甚至改变Tem的方向。 注意：
1）飞轮矩GD2是表征整个旋转系统惯性的一 个物理量，是一个完整的符号；
2）转矩单位为N•m；转速单位为r/min；时 间单位为s；飞轮矩单位为N•m2；
由于Pz=TZΩ=TZ*2πn/60=k，则有： TZ=(60k/2π)*1/n=k1/n 式中，常数k1=9.55k。 可知，恒功率负载的转矩与转速成反比。

（2－1）
转动惯量J是物理学中常用的物理量，工程上常用 飞轮矩GD2（Nm2）来表示系统的机械惯性。 GD 2 （2－2） J = mρ 2 =
4g
式中： m为系统转动部分的质量，单位为Kg； ρ为系统转动部分的转动惯性半径，单位为 m； g为重力加速度，g=9.8m/s2；
电机拖动系统动力学
5
转速与旋转机械角速度间的关系为： 2πn （2－3） Ω=
14
电机拖动系统动力学
15
2.2.3 平移运动
图2.3 刨床传动系统
电机拖动系统动力学
16
2.2.4 升降运动
图2.4 起重机传动系统
电机拖动系统动力学
17
电机拖动系统动力学
18
2.3 电机拖动系统的负载特性
• 拖动系统的负载特性是指生产机械的负载 转矩与转速之间的关系
– 恒转矩负载特性 – 风机泵类负载特性 – 恒功率负载特性
电机拖动系统动力学
20
电机拖动系统动力学
21
2.3.2 风机泵类负载特性
• 特点：负载转矩与转速的平方成正比 • 示例：叶轮式水泵、风机等
电机拖动系统动力学
22
2.3.3 恒功率负载
• 特点：负载的转矩与转速成反比 • 示例：机床的切削加工，造纸的收卷和放 卷
电机拖动系统动力学
23
2.4 电机拖动系统稳定运行的条件
Tmeq
Tm = η j
电机拖动系统动力学
（2－7）
12
飞轮矩折算的原则：折算前后系统存储的动能不变。 水平移动物体的动能： 1 2 （2－8） W = mv 2 旋转运动物体的动能：
1 GD 2 2 2 W = JΩ = Ω 2 8g

负载电动机电动机等效负载121旋转运动负载转矩和转动惯量的折算转矩的折算折算前后拖动的功率不变不考虑传动机构的损耗则j传动机构的总速比等于各相邻传动轴速比的乘积即jj转动惯量的折算设折算到电动机轴上的等效转动惯量为j根据折算原则保持折算前后系统贮存动能不变对图12有折算到电动机轴上的等效转动惯量为122平移运动负载转矩和转动惯量的折算负载功率fv负载转矩折算955f直线运动机构的工作力或摩擦阻力单位为牛n
dT dTL dn dn
dTL 0 dn
所以稳定的充分必要条件是：
dT 0 dn
L
转动惯量的折算 设折算到电动机轴上的等效转动惯量为J，根据折算 原则，保持折算前后系统贮存动能不变，对图1-2有
1 1 1 1 2 2 2 J J m m J11 J L 2 L 2 2 2 2
折算到电动机轴上的等效转动惯量为
J Jm J1 J L 2 2 j1 j
以上是几种典型的负载特性。必须指出， 实际生产机械的负载转矩特性可能是以上几 种典型特性的综合。
1.4 电机拖动系统稳定运行条件
电机拖动系统的稳定运行包含两重含义：
1、系统能以一定速度匀速运转； 2、系统受到某种外部干扰作用（如电压波动、负载转矩 波动等）而使运行速度稍有变化，应保证在干扰消除后系 统能恢复到原来的运行速度。
1．反抗转矩：又称摩擦性转矩，因摩擦、非弹性 体的压缩、拉伸与扭转等作用而产生的负载转 矩。机械加工过程中切削力产生的负载转矩就 是反抗转矩。其特点如下：
（1）转矩大小恒定不变； （2）作用方向始终与速度n的方向相反，即总是阻碍运 动的。 （3）特性在第一、三象限。(???)
2．位能转矩：由物体的的重力和弹性体的压缩、 拉伸与扭转等作用而产生的负载转矩，其特点 为：

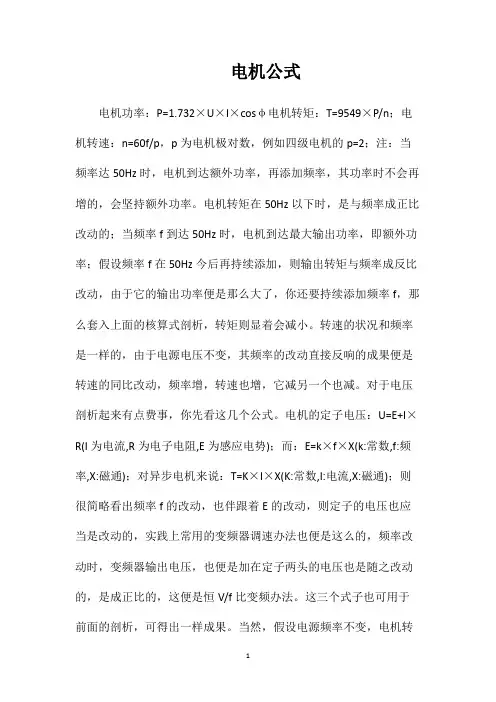

电机公式
电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n；电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；注：当频率达50Hz时，电机到达额外功率，再添加频率，其功率时不会再增的，会坚持额外功率。

电机转矩在50Hz以下时，是与频率成正比改动的；当频率f到达50Hz时，电机到达最大输出功率，即额外功率；假设频率f在50Hz今后再持续添加，则输出转矩与频率成反比改动，由于它的输出功率便是那么大了，你还要持续添加频率f，那么套入上面的核算式剖析，转矩则显着会减小。

转速的状况和频率是一样的，由于电源电压不变，其频率的改动直接反响的成果便是转速的同比改动，频率增，转速也增，它减另一个也减。

对于电压剖析起来有点费事，你先看这几个公式。

电机的定子电压：U=E+I×R(I为电流,R为电子电阻,E为感应电势)；而：E=k×f×X(k:常数,f:频率,X:磁通)；对异步电机来说：T=K×I×X(K:常数,I:电流,X:磁通)；则很简略看出频率f的改动，也伴跟着E的改动，则定子的电压也应当是改动的，实践上常用的变频器调速办法也便是这么的，频率改动时，变频器输出电压，也便是加在定子两头的电压也是随之改动的，是成正比的，这便是恒V/f比变频办法。

这三个式子也可用于前面的剖析，可得出一样成果。

当然，假设电源频率不变，电机转
矩肯定是正比于电压的，可是必定是在电机到达额外输出转矩前。

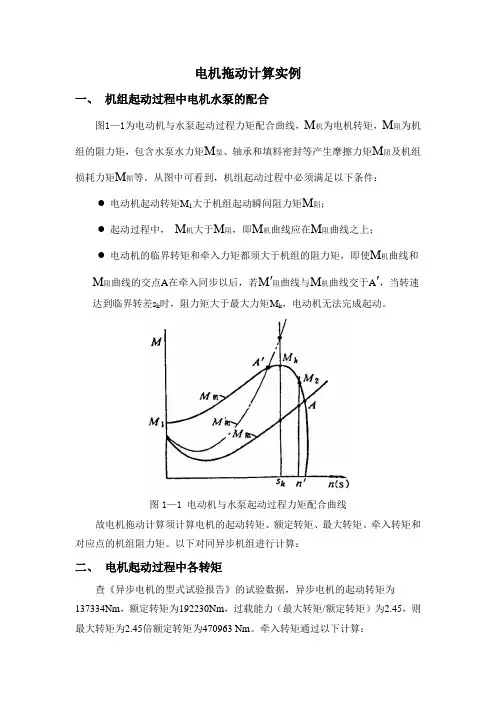

电机拖动计算实例一、机组起动过程中电机水泵的配合图1—1为电动机与水泵起动过程力矩配合曲线，M机为电机转矩，M阻为机组的阻力矩，包含水泵水力矩M泵、轴承和填料密封等产生摩擦力矩M阻及机组损耗力矩M损等。

从图中可看到，机组起动过程中必须满足以下条件：●电动机起动转矩M1大于机组起动瞬间阻力矩M阻；●起动过程中，M机大于M阻，即M机曲线应在M阻曲线之上；●电动机的临界转矩和牵入力矩都须大于机组的阻力矩，即使M机曲线和M阻曲线的交点A在牵入同步以后，若M′阻曲线与M机曲线交于A′，当转速达到临界转差s k时，阻力矩大于最大力矩M k，电动机无法完成起动。

图1—1 电动机与水泵起动过程力矩配合曲线故电机拖动计算须计算电机的起动转矩、额定转矩、最大转矩、牵入转矩和对应点的机组阻力矩。

以下对同异步机组进行计算：二、电机起动过程中各转矩查《异步电机的型式试验报告》的试验数据，异步电机的起动转矩为137334Nm，额定转矩为192230Nm，过载能力（最大转矩/额定转矩）为2.45，则最大转矩为2.45倍额定转矩为470963 Nm。

牵入转矩通过以下计算：牵入转矩与起动转矩、最大转矩及临界转差率有以下关系式2-1式2-2由式2-1求得异步电机临界转差率S k 为0.14904。

由式2-2得式2-3由式2-3得牵入转矩为284030Nm 。

查《同步电动机技术参数（设计值）》的试验数据（无型式试验报告），同步电机的起动转矩为146084Nm ，额定转矩为191000Nm ，标称牵入转矩为215934Nm 。

通过查《同步电动机的启动特性曲线（设计值）》其过载能力（最大转矩/额定转矩）为1.65，则最大转矩为1.65倍额定转矩为315050 Nm 。

同样由式2-1求得同步电机临界转差率S k 为0.24483。

三、 机组起动过程阻力矩计算水泵机组起动过程中的阻力矩M 阻，包含水泵水力矩M 泵、轴承和填料密封等产生摩擦力矩M 阻及机组损耗力矩M 损等。

电机复习提纲第一章：一、概念：主磁通，漏磁通，磁滞损耗，涡流损耗磁路的基本定律:安培环路定律: 磁路的欧姆定律作用在磁路上的磁动势 F 等于磁路内的磁通量 Φ乘以磁阻Rm磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。

E=IR磁路的基尔霍夫定律（1）磁路的基尔霍夫电流定律穿出或进入任何一闭合面的总磁通恒等于零（2）磁路的基尔霍夫电压定律沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。

第二节 常用铁磁材料及其特性一、铁磁材料1、软磁材料：磁滞回线较窄。

剩磁和矫顽力都小的材料。

软磁材料磁导率较高，可用来制造电机、变压器的铁心。

2、硬磁材料：磁滞回线较宽。

剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。

二、铁心损耗NiHL1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗的能量。

2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。

3、铁心损耗——磁滞损耗和涡流损耗之和。

第二章：一、尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。

二、一台直流电机作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转，输出机械能；作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。

三、直流电机的主要结构（定子、转子）定子的主要作用是产生磁场转子又称为“电枢”,作用是产生电磁转矩和感应电动势要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙）四、直流电机的铭牌数据直流电机的额定值有：1、额定功率PN(kW)2、额定电压UN(V)3、额定电流IN(A)4、额定转速nN(r/min)5、额定励磁电压UfN(V)五、直流电机电枢绕组的基本形式有两种：一种叫单叠绕组，另一种叫单波绕组。

单叠绕组的特点：元件的两个端子连接在相邻的两个换向片上。

电机原理及拖动绪论电机是一种将电能转化为机械能的设备，它利用电流在磁场中产生力，实现物体的运动。

电机的原理主要有电磁感应原理和洛伦兹力原理。

下面将详细介绍电机的原理以及拖动的绪论。

电机的原理之一是电磁感应原理。

根据法拉第电磁感应定律，当导体通过磁场时，导体内会产生感应电动势，从而产生感应电流。

在电机中，通过将电流通入线圈，产生的磁场与外部磁场相互作用，导致线圈受到力的作用。

这种力称为洛伦兹力，根据洛伦兹力定律，线圈受到的力与线圈电流和磁场强度之间的关系是F = I*l*B*sinθ，其中F是线圈受到的力，I是线圈的电流，l是线圈的长度，B是磁场强度，θ是磁场和线圈之间的夹角。

根据这个原理，电机利用磁场和电流之间的相互作用，转化为机械功，实现物体的运动。

电机的原理之二是洛伦兹力原理。

洛伦兹力是指导体内的电子在磁场中受到的力。

当导体通过磁场时，导体内的自由电子会受到磁场力的作用，由于自由电子能够在导体中自由移动，所以导体会受到整体的电流和洛伦兹力的作用。

根据洛伦兹力定律，导体受到的力与导体电流、磁场强度以及导体的形状和位置等有关。

当导体通过磁场时，洛伦兹力会导致导体发生变形或者产生旋转，实现物体的运动。

在实际应用中，电动机常被用于驱动各种机械设备，使之产生旋转运动。

在电机的拖动过程中，需要考虑以下几个方面的问题。

首先是电机的高效运行。

电机在拖动过程中需要将电能转化为机械能，所以需要保证电机的高效运行。

为了提高电机的功率因数和效率，可以通过提高电机的设计和制造水平，减少电机的损耗和能量消耗。

其次是电机的运行稳定性。

电机在拖动过程中需要保持稳定运行，不受外界因素的干扰。

为了提高电机的运行稳定性，可以采用合适的控制方法和保护装置，对电机进行监测和调整，及时发现和解决电机运行中的问题。

再次是电机的控制性能。

电机在拖动过程中需要根据需要调整运行状态，控制电机的转矩和速度。

为了提高电机的控制性能，可以采用先进的控制系统和控制算法，实现电机的精确控制和调整。

******同步电动机（转子磁铁） = 转子（转子转速和定子一样~所以也产生励磁~）也产生一个直流 励磁磁场，两个磁场叠加相互作用，使转子也能以定子旋转磁场的转 速一起同步旋转，暨，转子的转速不随负载而变化而总是保持和定子 旋转磁场转速 n0 一致 。
深入分析：正常励磁状态=====全部磁动势由直流产生，交流不产生 励磁电流此时 cos 功率因数=1
电机与拖动重点知识点汇总归纳复习
第一章 变压器 变压器概念：变压器是将交流电能转化为同频率的另一种交流电的静 止电器。 变压器组成：原边，副边（原线圈，副线圈）闭合铁芯 变压器原理：原边线圈绕组接正弦交流电压 u1，在铁心中产生主磁 通Φ，在副边线圈绕组产生感应输出电压 u2，u1 与 u2 成比例关系， 取决于原边线圈圈数 N1 与副边线圈圈数 N2。负载接在 u2 上 变压器的额定参数：额定视在功率 sn，额定电流，额定电压，额定 频率 电流变压器：不允许断路；电压变压器：不允许短路。 变压器重要公式 E=4.44Fnbs 变压器不能匝数太少原因：变压器是利用磁通量电磁感应工作，当匝 数过少，N 少，造成磁容量不足，易饱和，变压器无法带动无法正常 工作。
基本选填 A 变压器不能变换直流电压；b 注意电流互感无断，电压互感无短； c 变压器标准参数：额定功率额定电压，电流额定频率； d 通过变 比系数改变电压电流
第二章 直流电机 直流电机结构：定子和转子 直流===》定子是永磁极===》主磁极，换向极，端盖，轴承，机座 转子===》电枢绕组===》换向器，轴，线圈绕组，铁心
行恒转矩调速！！！ 3 改变电动机主磁通 A 只能在弱磁状态下===由于电动机运行时为了保持较大的功率一般 都将磁通放到接近饱和的位置，所以一般用主磁通调速都不可能在往 上加磁通 B 调速范围不大 C 由于只改变了磁通，对 u 和 i 无变化，故应该实现的是恒功率调速 ===cuz 调速范围不大，故弱磁调速一般都和调压调速一起联合使用 ******他励直流电动机的制动过程 在保持负载不变的情况下制动 反馈制动，反接制动，能耗制动 反馈制动：n>n0 进入第二象限，发电机状态，tn<0 制动状态 反接制动：将电枢电压反接===n 不可能产生突变，仍然是原来的 n， 但是 u，e，i 是可能突变的，故由 t 和 i 的关系可知，t 转矩也产生了 突变，故转矩和转速方向相反，产生制动效果（具体情况见下图）=== 电源反接和倒拉反接
