闪存管理的基本知识

闪存原理及其作用机制详解标题：闪存原理及其作用机制详解导言：闪存是一种常见的存储设备，被广泛应用于个人电脑、移动设备和嵌入式系统中。

本文将深入探讨闪存的原理和作用机制，帮助读者更全面、深刻地理解这一关键技术。

首先，我们将介绍闪存的基本概念和类型，然后详细解析其工作原理，包括数据的读取和写入过程。

接下来，我们会分析闪存的特点和优势，并探讨其应用领域。

最后，我们将总结本文的主要内容，并分享对闪存的观点和理解。

I. 闪存的基本概念和类型A. 闪存的定义和发展历史B. 闪存的主要类型：NAND和NOR闪存C. 闪存与其他存储设备的比较II. 闪存的工作原理A. 闪存电路结构：单元、页、块和芯片B. 闪存的读取过程1. 直接访问模式2. 页模式和块模式C. 闪存的写入过程1. 单位和块擦除2. 缓存和写入算法D. 闪存的擦除和寿命管理1. 擦除操作的影响2. 寿命管理技术和策略III. 闪存的特点和优势A. 高速度和低延迟B. 高稳定性和数据保持性C. 低功耗和高能效D. 高密度和小尺寸E. 抗震动和抗磁场干扰IV. 闪存的应用领域A. 个人电脑和移动设备B. 嵌入式系统和物联网C. 高性能计算和云存储总结：通过本文的介绍，我们详细了解了闪存的原理和作用机制。

闪存作为一种重要的存储设备，具有高速度、高稳定性、低功耗和高密度等特点，被广泛应用于个人电脑、移动设备和嵌入式系统等领域。

闪存的工作原理包括读取和写入过程，而擦除和寿命管理是其可靠性和稳定性的关键。

通过深入理解闪存的原理和特点，我们可以更好地应用和管理这一关键技术，进一步推动存储领域的发展。

个人观点和理解：闪存作为一种非易失性存储器件，具有独特的优势和特点。

它的高速度和低延迟使得数据读取和写入更快速，提高了计算设备的整体性能。

同时，闪存的数据保持性和寿命管理技术保证了数据的安全和可靠性，使其成为各种存储需求的首选。

此外，闪存的小尺寸和高密度使得设备更加轻便和紧凑，满足了移动设备和嵌入式系统的需求。

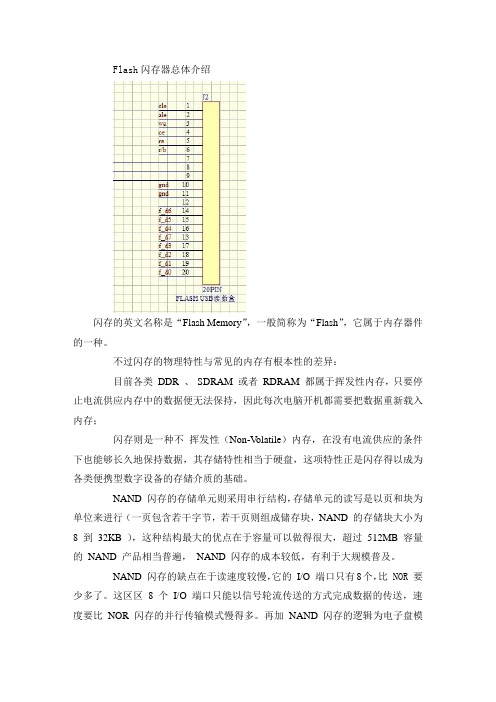

Flash闪存器总体介绍闪存的英文名称是“Flash Memory”，一般简称为“Flash”，它属于内存器件的一种。

不过闪存的物理特性与常见的内存有根本性的差异：目前各类DDR、SDRAM或者RDRAM都属于挥发性内存，只要停止电流供应内存中的数据便无法保持，因此每次电脑开机都需要把数据重新载入内存；闪存则是一种不挥发性（Non-V olatile）内存，在没有电流供应的条件下也能够长久地保持数据，其存储特性相当于硬盘，这项特性正是闪存得以成为各类便携型数字设备的存储介质的基础。

NAND闪存的存储单元则采用串行结构，存储单元的读写是以页和块为单位来进行（一页包含若干字节，若干页则组成储存块，NAND的存储块大小为8到32KB），这种结构最大的优点在于容量可以做得很大，超过512MB容量的NAND 产品相当普遍，NAND 闪存的成本较低，有利于大规模普及。

NAND闪存的缺点在于读速度较慢，它的I/O 端口只有8个，比 NOR 要少多了。

这区区8个I/O 端口只能以信号轮流传送的方式完成数据的传送，速度要比NOR闪存的并行传输模式慢得多。

再加NAND闪存的逻辑为电子盘模块结构，内部不存在专门的存储控制器，一旦出现数据坏块将无法修，可靠性较NOR 闪存要差。

NAND闪存被广泛用于移动存储、数码相机、MP3播放器、掌上电脑等新兴数字设备中。

由于受到数码设备强劲发展的带动， NAND 闪存一直呈现指数级的超高速增长.NOR和NAND是现在市场上两种主要的非易失闪存技术。

Intel于1988年首先开发出NOR flash技术,彻底改变了原先由EPROM和EEPROM一统天下的局面。

紧接着,1989年,东芝公司发表了NAND flash结构,强调降低每比特的成本,更高的性能,并且象磁盘一样可以通过接口轻松升级。

但是经过了十多年之后,仍然有相当多的硬件工程师分不清NOR和NAND闪存。

相“flash存储器”经常可以与相“NOR存储器”互换使用。

闪存储存原理闪存储存原理是指一种基于闪存技术的存储器件，在计算机和电子设备中被广泛应用。

它通过使用快速且可靠的固态存储器技术，实现了高速读写和数据持久化的功能。

以下是闪存储存原理的相关内容：1. 闪存储存的基本原理：闪存储存采用了一种称为NAND的逻辑门结构，它是一种非易失性存储技术。

每个存储单元由一个奇数个晶体管组成，一般为4个或8个。

通过在晶体管之间形成电子通道的开关操作，可以实现数据的读取和写入。

2. 存储单元和页的结构：闪存储存将存储空间分割为多个存储单元，每个存储单元可以存储一定量的数据。

存储单元按照页的方式进行读取和写入，通常为4KB或8KB的大小。

写入数据时，需要先将整个页擦除，再将新的数据写入。

3. 并行和串行访问方式：闪存储存可以通过并行和串行的方式来读取和写入数据。

并行方式可以同时操作多个存储单元，提高读写速度。

而串行方式则逐个存储单元进行操作，可以提高数据的准确性和稳定性。

4. 块擦除和写入放大：闪存储存的擦除操作是按块进行的，通常为128KB或256KB。

块擦除操作会将整个块的数据全部擦除，因此在写入新数据时需要将整个块的旧数据先读出，再与新数据进行合并。

这个过程称为写入放大，会降低存储器的寿命和性能。

5. 控制器和算法：闪存储存有一个控制器，用于管理存储单元的读写操作。

控制器中包含复杂的算法和逻辑，用于处理擦除、写入和读取等操作。

控制器还支持错误检测和修复功能，可以保证数据的完整性和可靠性。

总结起来，闪存储存原理基于闪存技术，借助NAND逻辑门结构实现高速读写和数据持久化。

存储单元和页的结构、并行和串行访问方式、块擦除和写入放大以及控制器和算法是实现闪存储存的重要要素。

闪存储存广泛应用于计算机、手机、相机和其他电子设备中，为数据存储和访问提供了快速、可靠和高性能的解决方案。

随着嵌入式系统的迅速发展和广泛应用，大量需要一种能多次编程，容量大，读写、擦除快捷、方便、简单，外围器件少，价格低廉的非易挥发存储器件。

闪存Flash存储介质就是在这种背景需求下应运而生的。

它是一种基于半导体的存储器，具有系统掉电后仍可保留内部信息，及在线擦写等功能特点，是一种替代EEPROM存储介质的新型存储器。

因为它的读写速度比EEPROM更快，在相同容量的情况下成本更低，因此闪存Flash将是嵌入式系统中的一个重要组成单元。

然而，由于Flash存储管理技术读写存储的编程特点，有必要对其进行存储过程管理，以使整个系统性能得以改善。

1 Flash存储管理技术的存储编程特点Flash写：由1变为0，变为0后，不能通过写再变为1。

Flash擦除：由0变为1，不能只某位单元进行擦除。

Flash的擦除包括块擦除和芯片擦除。

块擦除是把某一擦除块的内容都变为1，芯片擦除是把整个Flash的内容都变1。

通常一个Flash存储器芯片，分为若干个擦除block，在进行Flash存储时，以擦除block为单位。

当在一个block中进行存储时，一旦对某一block中的某一位写0，再要改变成1，则必须先对整个block进行擦除，然后才能修改。

通常，对于容量小的block操作过程是：先把整个block读到RAM中，在RAM中修改其内容，再擦除整个block，最后写入修改后的内容。

显然，这样频繁复杂的读-擦除-写操作，对于Flash的使用寿命以及系统性能是很不好的，而且系统也常常没有这么大的RAM空间资源。

一种基于虚拟扇区的管理技术可以有效地控制Flash存储管理技术的擦写次数，提高Flash的使用寿命，从而提高系统性能。

Flash存贮器与EEPROM根本不同的特征就是EEPROM可以按字节进行数据的改写，而Flash只能先擦除一个区间，然后改写其内容。

一般情况下，这个擦除区间叫做扇区(Sector)，但是有些公司在文档中引入了页面(Page)的概念，所以本综述中采用了一个中文文献中很少采用的术语：最小擦除区间。

闪存中的电荷传递机制闪存是现代计算机存储设备中最为普遍的一种，广泛应用于移动设备、存储器、摄像头和其它电子产品等领域。

闪存主要通过电荷传递来进行存储和读取，而电荷传递机制是闪存正常工作的关键，因此本文将介绍闪存中的电荷传递机制。

1. 闪存的基本结构和工作原理闪存是一种非易失性存储设备，可以长时间保存数据而不需要外部电源。

闪存基本结构包括闪存单元和闪存芯片。

闪存单元是闪存的最小存储单元，具有从电荷传递的物理机制实现信息存储和读取的特点。

每个闪存单元由一个浮栅复合物、源和漏极以及一个控制栅组成。

浮栅复合物主要由电介质和物理层材料组成，控制栅通过施加电场控制浮栅中的电荷量，从而实现信息的读取和写入。

闪存芯片是闪存单元的集合，具有逻辑电路、I/O电路、控制电路等组成的复杂电子系统。

2. 电荷传递机制在闪存中，电荷传递主要有三种方式：隧道效应、热发射和浮动门效应。

隧道效应是闪存的主要存储物理机制，它是基于量子隧穿的物理现象。

当两个隔离电极（浮栅和控制栅）之间的距离很小时，电荷可以通过量子隧穿的方式在障壁中运动并传输，这就实现了从控制栅到浮栅电荷的传递。

热发射方法与隧道效应类似，但是需要在浮栅表面施加比隧道效应高的电场，从而使电子从金属表面“跃迁”到浮栅表面。

这种方法在高速读书时被广泛应用。

浮动门效应是指当一个偏压施加在一个NP结上时，在反向偏转模式下，在源端（P）增加电子浓度，并在漏门（N）上创建一个电子空穴对。

当正向偏压施加到结上时，浮动门会失效，并在NP结上创建正电荷，从而实现从源到漏口的电荷传输。

3. 优缺点分析闪存的电荷传递机制具有速度快、能耗低、可靠性高的特点。

电荷传递的物理某一个特点是可以很好地解决数据无损存储和读取的问题。

此外，与硬盘存储相比，闪存具有更好的耐用性和更高的噪声容忍度。

但是，由于每个闪存单元只能存储一位信息，因此闪存相对于其它存储技术的成本较高。

4. 发展趋势随着半导体技术的不断改进和创新，闪存技术也在不断发展。

A内容∙ 1 概要∙ 2 操作原理∙ 3 历史∙ 4 局限∙ 5 一刹那文件系统∙ 6 容量∙7 外在链接概要闪存是无挥发性的, 意味它不需要力量维护信息被存储在芯片。

另外, 闪存比硬盘提供快速的读出存取时间(虽则不一样快速地象挥发性特拉姆记忆被使用为主存储器在个人计算机里) 并且更好震动抵抗。

这些特征解释闪存大众化为应用譬如存贮在电池操作的设备象和 .正常EEPROM 只允许一个地点一次删掉或被写。

闪存可能因而经营以更高的有效的速度当系统建筑允许倍数读发生同时与那一个写(对一个另外地点) 。

闪存被做以二形式: 亦不闪光和闪光。

名字提到型被使用在各个存贮细胞里。

两类型闪存和EEPROM 用完在许多删掉操作之后, 由于穿戴在绝缘的氧化物层数在充电存贮机制附近被使用存放数据。

一个典型亦不闪存单位用完在10,000-100,000 erase/write 操作, 一个典型的与非闪存以后在1,000,000 以后。

闪存根本上是NMOS晶体管与一个另外的指挥暂停了在门和source/drain 终端之间。

这变异称漂浮门雪崩射入金属氧化物半导体(FAMOS) 晶体管。

操作原理闪存存储信息在列阵浮动门晶体管, 叫"细胞", 每个传统上存储一个信息位。

更新的闪存设备, 有时指多重细胞设备, 可能存放超过1 位每细胞, 由变化数字电子安置在细胞的浮动门。

在亦不闪光, 各个细胞看起来相似与标准 , 除了它有二个门代替一个。

一个门是控制门(CG) 象在其它MOS 晶体管里, 但秒钟是由氧化物层数绝缘所有的一个浮动门(FG) 。

FG 是在CG 和基体之间。

由于FG 由它绝缘的氧化物层数隔绝, 所有电子被安置对此得到设陷井那里和因而存储信息。

当电子是在FG, 他) 细胞。

因而, 当细胞"由安置们修改(部份地取消) 来自CG, 修改门限电压(Vt读" 具体电压在CG, 电流意志或流程或不是流程, 根据V细胞, 由电子的数t量控制在FG 。

eMMC基础知识介绍目录一、eMMC概述 (2)二、eMMC工作原理 (2)2.1 eMMC基本架构 (3)2.2 eMMC工作流程 (5)2.3 eMMC接口规范 (6)三、eMMC性能参数 (7)3.1 内存容量 (8)3.2 数据传输速度 (9)3.3 空闲功耗与工作功耗 (10)3.4 耐久性与稳定性 (11)四、eMMC应用场景 (12)4.1 移动设备 (13)4.2 平板电脑 (15)4.3 智能手表 (16)4.4 其他嵌入式设备 (16)五、eMMC选购与使用指南 (18)5.1 如何选择合适的eMMC (19)5.2 eMMC安装与配置 (20)5.3 常见问题及解决方法 (21)六、eMMC未来发展趋势 (22)6.1 5G时代的eMMC需求 (24)6.2 更高数据传输速度的eMMC技术 (25)6.3 安全性与可靠性的提升 (26)七、eMMC相关术语解释 (27)7.1 eMMC术语汇总 (29)7.2 专业术语解释 (30)一、eMMC概述eMMC（Embedded MultiMedia Card，嵌入式多媒体卡）是一种专为嵌入式设备设计的闪存存储解决方案。

它结合了SD卡和MMC卡的技术优势，具有更高的数据传输速率、更小的体积和更低的功耗。

eMMC 的基本架构包括控制器、内存单元和接口电路三个部分。

在eMMC中，控制器负责实现数据的读写、擦除等操作，并管理与外部设备的通信。

内存单元用于存储用户的数据和程序，接口电路则负责与外部设备进行连接和通信，如与智能手机、平板电脑等设备的连接。

eMMC的优点在于其高度集成、易于使用和升级。

由于采用了标准的SD卡和MMC卡接口，eMMC可以与各种类型的设备兼容。

eMMC还支持多种数据传输协议，如UHSI、UHSII等，可以满足不同设备的需求。

eMMC是一种高效、可靠且易于使用的存储解决方案，广泛应用于各种嵌入式设备中，如手机、相机、音乐播放器等。

闪存技术的原理和应用1. 闪存技术的概述闪存技术，是一种常见的非易失性存储器技术，广泛应用于各类电子设备中。

它具有高速读写、低功耗、抗震动、小体积和较长的使用寿命等优点，因此被广泛应用于固态硬盘、USB闪存盘、智能手机、数码相机等设备当中。

本文将详细介绍闪存技术的原理和应用。

2. 闪存技术的工作原理闪存技术采用了一种称为浮动栅电容的存储原理。

其本质是利用电场控制电子在栅电极和衬底之间的跃迁，从而实现数据存储和读取。

具体而言，闪存技术通过改变存储单元中的电荷状态，来表示不同的数据。

2.1 单位存储单元闪存技术采用了一种称为闪存单元（Flash Cell）的存储单元。

它通常由一个栅电极和一个衬底组成。

栅电极上覆盖有一层绝缘薄膜，用于隔离栅电极和衬底之间的电荷。

衬底是一个高纯度的半导体材料，通常是硅。

2.2 数据的存储和读取过程当需要将一个数据位存储到闪存单元时，首先会对栅电极施加一定的电压，使得栅电极上形成一个电场。

然后通过控制衬底的电压，将衬底上的电子引导到栅电极的绝缘薄膜中，进而形成负电荷。

当需要读取存储在闪存单元中的数据时，会再次对栅电极施加电压，同时测量衬底上的电流。

由于栅电极和衬底之间的电场强度会影响电流的大小，通过测量电流的大小就可以判断出存储单元中的电荷状态，进而得到数据值。

3. 闪存技术的应用3.1 固态硬盘固态硬盘（Solid State Drive，SSD）是一种使用闪存技术作为存储介质的硬盘。

相比传统的机械硬盘，固态硬盘具有更快的读写速度、更小的体积和更低的能耗。

这些特点让固态硬盘成为近年来最热门的存储设备之一。

它广泛应用于个人电脑、服务器、游戏主机等设备中。

3.2 USB闪存盘USB闪存盘是一种便携式的存储设备，通过USB接口与电脑或其他设备相连。

它可以存储和传输各种文件，如文档、图片、音乐和视频等。

由于采用了闪存技术，USB闪存盘具有小巧轻便、高速读写和较大存储容量等特点，被广泛应用于数据传输和备份。
