铆钉枪操作手册

  • 格式：pdf
  • 大小：142.47 KB
  • 文档页数：4

铆钉枪操作手册

1 使用条件

此安装工具仅限于安装抽芯铆钉，所有操作必须按操作说明进行。

请务必严格遵守安全说明 2 安全说明

•此工具只能用来安装抽芯铆钉

•决不要超负荷使用工具，在规定的性能参数范围内工作 •在没有将铆钉放入需铆接材料之间时，千万不要扣动扳机空拉铆钉。请在任何时候不要将枪头对准自己或者任

何人

•收集芯棒的容器，在操作时必须确保旋紧不会滑落 •注意及时清空芯棒收集器，收集器内过量的芯棒有可能会损坏工具

•请不要将此工具当作手锤使用

•请定期有规则地检查压缩空气的连接及供给情况 •当使用工具时请注意穿戴好防护装置，只要是能起保护作用的任何个人设备都可以被推荐和使用

•请注意压缩空气的供给压力在我们规定的范围之内

•永远确保工具不致于摔落到地面上，防止工具受到剧烈的碰撞和撞击 •修理必须由受过培训的专业人员进行，如有必要，请将整个工具（非拆解）送至销售处或者BOLLHOFF进行维修 3 工作范围

4 技术参数

5 设备附件

6 旋座选用表

＊为特殊附件

加长旋座和其他特殊旋座可按需求定制 7 开始使用程序

在使用前请确保仔细阅读操作手册和安全指导，确保压缩空气的连接安全 7.1 安装芯棒收集器

将芯棒收集器（NO103/104）顺时针方向旋紧于铆接工具后座 7.2 选择和变更旋座

注意：请使用和抽芯铆钉相匹配的旋座，选择标准参考表6

更换旋座： --- 切断气源供给

--- 将工具头部的旋座旋下

--- 将要更换的旋座旋上紧固 7.3 安装抽芯铆钉

--- 连接气源供给

--- 将抽芯铆钉插入至旋座，移动枪头将铆钉放于需安装的位置 --- 扣动黄色的扳机直至铆钉芯棒断裂

--- 松开扳机

--- 芯棒会被自动地送至芯棒收集器（参考7.5） 7.4 自动吸入抽芯铆钉

只有在垂直状态头部朝下的铆钉才能够被自动吸入至安装旋座内 --- 打开和关闭自动吸入特征开关：用铆钉芯棒或者其他工具推NO88按钮至右或者左，控制自动吸入特征的打开

和关闭 --- 将NO86按钮按住往上推，吸入铆钉；NO86按钮按住向下滑行，停止吸入

--- 将NO88 推回至原位将关闭自动吸入功能 7.5 清空芯棒容器

--- 定期清理容器内的芯棒，容器内过满的芯棒会影响工具的正常工作

--- 逆时针将芯棒收集器旋下，倒出芯棒 --- 将清空后的芯棒收集器重新旋上安装紧固

8 设备维护

必须对钳夹进行有规则的保养 8.1 润滑钳夹

--- 断开气源供给 --- 旋下旋座和头部NO24

--- 将整个钳夹外罩浸入油中至NO17——O形圈，或者直接将润滑油喷至钳夹NO15上

--- 按相反程序安装NO24和旋座 8.2 更换钳夹

--- 断开气源供给

--- 旋下头部NO24 --- 旋下钳夹外罩NO16

--- 移走钳夹NO15

--- 清理钳夹外罩，并且在其表面涂润滑油脂 --- 插入新的钳夹（油脂能够帮助定位）

--- 按拆下相反程序安装上相关部件

8.3 重新注入液压油 --- 断开气源供给

--- 旋下头部NO24

--- 用螺丝刀旋下加油螺栓NO30和移开密封圈NO31 --- 将注油容器盖好盖子旋入注油口

--- 重新连接气源，按一次黄色扳机，断开气源供给

--- 清空注油器内的旧油 --- 往注油器内加入新的液压油至标线处

--- 手动移动牵引杆，前后往复数次直到少量油溢出，将牵引杆推回并停止于此状态

--- 移开注油灌并重新旋上密封圈NO31和螺栓NO30 --- 重新连接气源，并按下黄色扳机两次

--- 仔细旋开注油螺栓约两圈，牵引杆会慢慢向前移动然后停止，擦掉溢出的油

--- 重新旋紧注油螺栓 --- 安装上头部NO24

8.4 储存条件

将设备至于干燥处，严防寒冻。 9 维修

原则上只能由制造商提供维修服务。维修必须由受过培训的专业人员进行，没有按操作要求或者不正确的使用可

能会对工具造成严重的损害。当有疑难问题时建议返回厂家进行维修。 10 故障及排除 10.1 铆钉不能被安装

可能原因 解决办法

钳夹NO15 不干净 清理并润滑（按8.1操作）

钳夹NO15磨损 更换钳夹（按8.2操作）

气压低 调整气压供给（参考4）

冲程太短 重新注满液压油（按8.3操作） 10.2 芯棒不被传送至收集器

可能原因 解决办法

芯棒收集器已满 清空芯棒收集器（按7.5操作）

安装错误的旋座 更换正确的旋座（参考6）

旋座磨损 更换旋座

芯棒堵塞在钳夹内 清理并且润滑钳夹，如果磨损请更换之（按8.2操作）

11 质量保证

此安装工具保质期12个月（从开具发票或者送货单起）。由于磨损、超载或者不正确的操作导致的损坏不再保修

之内。

由于材料或者加工缺陷造成的损坏将获得免费的维修和更换。 声明：BOLLHOFF或者分销商只接受完整的非拆解状态的工具。 12 符合性声明

我们声明这种结构的气动液压铆钉枪 RIVQUICK T1-T2-T3-T4 在使用时遵循和符合98/37/EEC 标准及法律规则。 H．U．Harder （安全官员）

合集下载

手动钉枪使用方法

手动钉枪使用方法

手动钉枪使用方法

1. 准备工作：将需要钉的材料或物品准备好，选好大小和类型相匹配的钉子，并将钉枪装好。

2. 安全措施：戴好手套、护目镜等防护用品。确保工作区域空旷，周围没有人或动物，以防意外伤害。

3. 调整钉枪：对于不同大小的钉子，需要进行钉枪的调整。通常有两个调节旋钮：一个是调节钉头深度的深度控制旋钮，另一个是调节钉子长度的长度控制旋钮。

4. 装弹：打开钉枪的弹夹，将合适长度的钉子放入弹夹，确认钉子不要超出弹夹的长度限制。

5. 打钉：将钉枪对准需要钉的位置，按下扳机即可完成钉子的定位和固定。如果需要连续打钉，则需要保持钉枪与工作面之间的稳定距离。

6. 清洁和维护：使用完后，对钉枪进行清洗和保养，同时将未用完的钉子储存好，保持干燥和防潮。

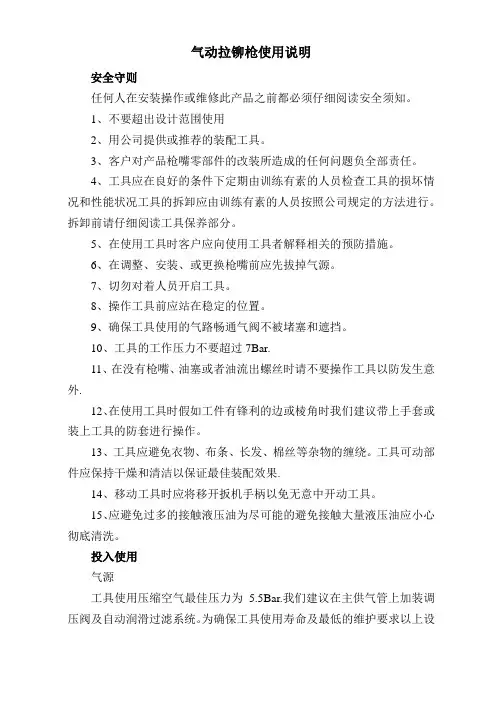

气动拉铆枪使用说明
