重庆电子工程职业学院机械制造工艺与机床夹具课程设计院系机电学院专业机械制造及工艺设计指导教师孙红年级机制1104班姓名学号2013年7月机械制造工艺学课程设计是在学完了机械制造工艺学和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能够综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计手册与图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指导。
目录第1章零件分析 (4)1.1零件的作用 (4)1.2零件的工艺性分析和零件图的审查 (1)第2章选择毛坯 (1)2.1确定毛坯的成形方法 (1)2.2铸件结构工艺性分析 (1)2.3铸造工艺方案的确定 (2)第3章工艺规程设计 (2)3.1定位基准的选择 (2)3.2制订工艺路线 (2)3.3选择加工设备及刀、夹、量具 (5)3.4加工工序设计 (7)3.5填写加工工艺卡片 (13)第1章零件分析1.1零件的作用支架是机床上用于支撑轴的机构，支架以Φ80孔套在轴上。
本设计任务给定的零件转支架即传递运动并保持其他零件正确工作方式，和保持互相之间的正确位置。
其对加工平面，平行度，加工孔，垂直度，等有一定的要求，由于零件不成规则，故加工过程中需要用到复杂的夹具。
1.2零件的工艺性分析和零件图的审查分析零件图可知，该零件除主要工作表面和基准面精度要求比较高，其余表面加工精度均要求较低，不需要高精度机床加工，通过铣削的粗加工就可以达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较为经济的方法保证质量地加工出来。
对支架的加工工艺有以下几个方面要求：1.21铣底面保证长度260±0.1和铣左侧面保证长度2406.0，并且保证粗糙度为1.6.1.22镗内孔保证Φ80的孔，同轴度为0.005，直线度为0.01，平行度为0.05.第2章选择毛胚2.1 确定毛坯的成形方法该零件材料为HT15-33，大批量生产，考虑到支架工作过程中受力不大，轮廓尺寸也不大，各处壁厚相差较小，从结构形式看，几何形体不是很复杂，采用铸造生产比较合适，故可采用砂型铸造成形。
支架零件的机械加工工艺规程与装备设计(doc 17页)题目：支架零件的机械加工工艺规程及工艺装备设计（Φ25mmΦ22mm阶梯孔和8XΦ8mm孔钻孔及相关工艺）一、设计题目(学生空出，由指导教师填写)支架零件的机械加工工艺规程及工艺装备设计（Φ25mmΦ22mm 阶梯孔和8XΦ8mm孔钻孔及相关工艺）此套设计有全套CAD图和卡片，有意者请联系我索取522192623@二、原始资料(1)被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1)被加工工件的零件图1张(2)毛坯图1张(3) 机械加工工艺过程综合卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4)夹具装配图1张(5)夹具体零件图1张(6)课程设计说明书(5000～8000字) 1份四、四、进度安排(参考)(1)熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4)编写说明书3天(5)准备及答辩2天五、指导教师评语成绩：指导教师日期摘要笔者对机械图学书166页的支架三视图进行工艺分析，确定下端面为工序基准。
在确定铸造材料的同时，查阅相关资料，主要是课程设计指导书和机械设计手册等。
在用CAXA画出零件图的基础上，完成对毛坯图的绘制，相关形位公差和粗糙度加以补充。
在李老师的指导下完成了加工工艺过程卡片和加工工序卡片。
并由指导书上钩形压板的启发设计了一套支架的专用夹具。
在笔者设计的专用夹具上可以进行钻两种孔的工艺加工。
AbstractThe author analysis the book that call on “mechanical graphics”. In 166 page author find the three view analysis. Facing on the next benchmark for the process. In determining the casting material at the same time, access to relevant information, mainly to guide curriculum design books and manuals, such as mechanical design. Painted parts with CAXA electronic chart on the basis of the rough to complete the mapping, the relevant geometric tolerance and roughness to be added . Under the guidance of Ms.Li, author completed the process of card processing and card processing. Guide books by the inspired hook plate has designed a special fixture stent. Author design in a special fixture which can drill two kinds of holes for processing.1.零件的工艺分析1.1设计对象该设计对象是笔者自己找《机械图学》书166页的一个支架零件。
XXXX大学课程设计题目：设计“支架”零件的机械加工工艺规程及Ф11孔的工艺装备与夹具设计班级：汽车06-2姓名：XXXX指导教师：XXXX完成日期：2009.06.30一、设计题目二、设计要求设计的要求包括如下几个部分：1．绘制零件图。
1张2. 绘制零件毛坯图。
1张3．编制零件的机械加工工艺卡片。
1套4．绘制夹具装配图（A0或A1）1张5．编写课程设计说明书（约5000——8000字）。
1份说明书主要包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评价与结论（7）．体会与展望（8）．参考文献列出参考文献(包括书、期刊、报告等，15条以上)三、上交材料1.零件图1张2.毛坯图1张3.机械加工工艺过程卡片1张4.零件的机械加工工艺卡片1张5.夹具装配图6.设计说明书1份四、进度安排1.第l～2天查资料，熟悉题目阶段。
2.第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要设计内容：设计“支架”零件的机械加工工艺规程及加工φ30H7孔的工艺装备，并绘制出支架零件图、毛坯图、夹具装配图，填写工艺卡片，编制课程设计说明书。
设计意义：通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、发现问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，增强了专业技能，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。

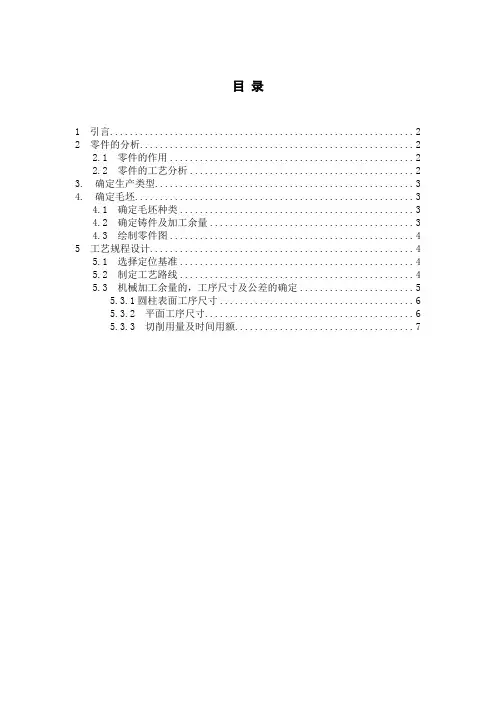

目录1 引言 (2)2 零件的分析 (2)2.1 零件的作用 (2)2.2 零件的工艺分析 (2)3. 确定生产类型 (3)4. 确定毛坯 (3)4.1 确定毛坯种类 (3)4.2 确定铸件及加工余量 (3)4.3 绘制零件图 (4)5 工艺规程设计 (4)5.1 选择定位基准 (4)5.2 制定工艺路线 (4)5.3 机械加工余量的，工序尺寸及公差的确定 (5)5.3.1圆柱表面工序尺寸 (6)5.3.2 平面工序尺寸 (6)5.3.3 切削用量及时间用额 (7)1 引言机械制造工艺课程设计是在我们学完技术基础可和大部分的专业课后的一次较为接近实际的专业检验练习，基本上涵盖了所学的的所有专业知识，是对大学来的一次较为全面的复习与测试。
工艺设计作为一个比较重要的就业方向，所以搞好这次机械工艺设计是具有重要意义的。
就个人而言，希望在这次设计过程中发现平常学习中的不足，并且在过程中完善它。
以及把所学的各种知识联系起来使之成为一个总体。
巩固所学知识加强与之实际的联系为锻炼独立分析问题，资料查找，进而独立解决问题的能力为将来可能从事的工作打下基础，为后续的课程学习提供基础。
由于能力经验所限，设计中存在诸多不足之处，恳请老师给予指导。
2 零件的分析2.1 零件的作用题中所给出的是一个支架，主要由两个相互垂直内径各为Φ22和Φ38外径分别为Φ34和Φ54的圆柱体以及连接它们的筋板构成。
两个圆柱体分别于它们自己的一个端面有垂直度要求。
用于两个相互垂直件的连接与支撑。
2.2 零件的工艺分析零件的材料为HT200硬度HB170-240，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削。
为此以下是支架需要加工的表面以及加工表面之间的位置要求：1.第一个Φ22的内孔，以及内径为Φ22圆柱体的两个端面并保证大端端面与内孔的垂直度要求。
2.第二个Φ38的内孔，以及内径为Φ38圆柱体的两个端面并保证一个端面与孔的垂直度要求。
