安捷伦有三种相位噪声（PN）测量方案。
1，直接频谱技术。
利用频谱分析仪进行相位噪声测量。
由于频谱分析仪的本身噪声大，因此测量范围以及测量精度低。
代表产品N9068A相位噪声测量软件。
参考价格：5290美元。
安捷伦多种频谱分析仪和信号分析仪都可用于相位噪声测量，但是测量精度及测量范围有区别。
2，相位检测技术。
直接对信号源的相位波动进行测量。
这种方法测量精度最高，测量范围大。
代表产品Ｅ5505A。
3，两通道交叉相关技术。
代表仪器为E5052B。
测量范围介于以上两种产品之间，价格也介于两种产品之间。
基本配制价格为：96593美元。
下图为安捷伦提供的各种仪器的相位噪声测量范围图表。
抖动的概念及其测量方法摘要：在数字通信系统，特别是同步系统中，随着系统时钟频率的不断提高，时间抖动成为影响通信质量的关键因素。
本文介绍了时间抖动（jitter）的概念及其分析方法。
关键字：时间抖动、jitter、相位噪声、测量一、引言随着通信系统中的时钟速率迈入GHz级，抖动这个在模拟设计中十分关键的因素，也开始在数字设计领域中日益得到人们的重视。
在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率。
不仅如此，它还会导致通信链路的误码率增大，甚至限制A/D转换器的动态范围。
有资料表明在3GHz 以上的系统中，时间抖动（jitter）会导致码间干扰（ISI），造成传输误码率上升。
在此趋势下，高速数字设备的设计师们也开始更多地关注时序因素。
本文向数字设计师们介绍了抖动的基本概念，分析了它对系统性能的影响，并给出了能够将相位抖动降至最低的常用电路技术。
二、时间抖动的概念在理想情况下，一个频率固定的完美的脉冲信号（以1MHz为例）的持续时间应该恰好是1us，每500ns有一个跳变沿。
但不幸的是，这种信号并不存在。
如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。
这种不确定就是抖动。
抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。
在绝大多数文献和规范中，时间抖动（jitter）被定义为高速串行信号边沿到来时刻与理想时刻的偏差，所不同的是某些规范中将这种偏差中缓慢变化的成分称为时间游走（wander），而将变化较快的成分定义为时间抖（jitter）。
图1 时间抖动示意图1．时间抖动的分类抖动有两种主要类型：确定性抖动和随机性抖动。
确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。
随机抖动是指由较难预测的因素导致的时序变化。
例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。
测量信号源相位噪声-设计应用为什么不能只使用频谱分析仪行业对成像雷达、移动通信、卫星通信、天气监测等应用中的纯频谱信号的需求不断增长。
这需要对信号生成设备进行快速、准确和可重复的表征。
需要专用的相位噪声和幅度噪声测量系统，其测量本底噪声通常优于-180 dBc/Hz。
所需要的是测量晶体振荡器（VCXO、OCXO）、SAW 振荡器、合成器、锁相环和VCO（锁定或自由运行高Q）的相位噪声以及附加相位噪声的仪器。
放大器、混频器、分频器和乘法器。
虽然频谱分析仪可用于产生一些特征，但它对于区分幅度和相位噪声没有太大帮助。
频谱分析仪不仅无法分离幅度噪声和相位噪声，而且动态范围和本底噪声不足。
频谱分析仪内部本振的相位噪声过高，且分辨率带宽不足。
因此，需要一个专用系统来解调然后分别分析幅度和相位噪声。
测量信号源相位噪声1解决方案总部位于瑞士的Anapico 生产了APPH 系列自动信号源分析仪，该分析仪将幅度调制和相位调制测量分开，独立测量极低噪声水平（低于-180 dBc/Hz），并能够测量有源和无源的附加噪声成分。
APPH 分析仪提供高达30GHz 的测量能力，具有完全集成的互相关系统，可响应相位、幅度和基带噪声测量的常见问题，提供高精度和再现性、快速测量速度、高动态范围以及系统本底噪声低，同时仍然适合实验室和生产环境。
系统架构APPH 系列的引擎将低噪声模拟接收器通道与先进的数字信号处理技术相结合，提供快速且可重复的噪声测量。
基于FPGA 的专有FFTcross 分析仪可实时处理125MSa/s，允许在几秒钟内进行数千次相关和低于-170dBc/Hz 的测量。
LAN或USB控制的APPH系列可以使用PC、笔记本电脑或平板电脑作为控制器，因此无需合并显示器，从而限度地降低产品成本，同时提高可靠性。
校准将系统封装在紧凑的无风扇机箱中，进一步消除了杂散信号以及接地和电源线环路。
另一个非常重要的考虑因素是校准。
发货前，每台仪器都根据可追溯的噪声标准进行校准，以保证高精度、一致和可重复的结果。

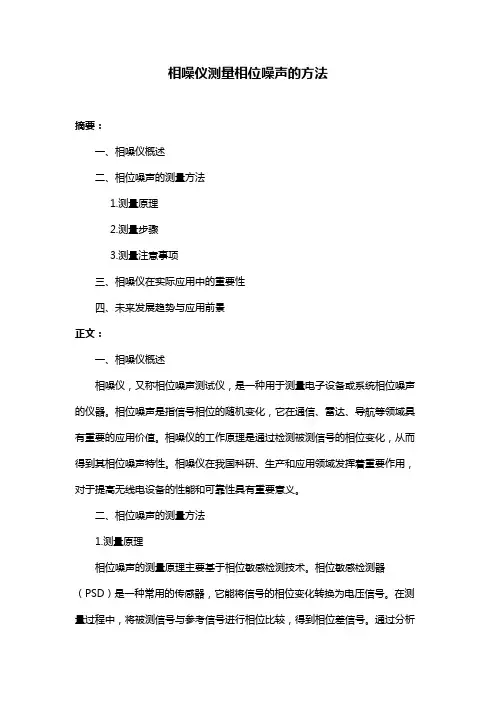

相噪仪测量相位噪声的方法摘要：一、相噪仪概述二、相位噪声的测量方法1.测量原理2.测量步骤3.测量注意事项三、相噪仪在实际应用中的重要性四、未来发展趋势与应用前景正文：一、相噪仪概述相噪仪，又称相位噪声测试仪，是一种用于测量电子设备或系统相位噪声的仪器。
相位噪声是指信号相位的随机变化，它在通信、雷达、导航等领域具有重要的应用价值。
相噪仪的工作原理是通过检测被测信号的相位变化，从而得到其相位噪声特性。
相噪仪在我国科研、生产和应用领域发挥着重要作用，对于提高无线电设备的性能和可靠性具有重要意义。
二、相位噪声的测量方法1.测量原理相位噪声的测量原理主要基于相位敏感检测技术。
相位敏感检测器（PSD）是一种常用的传感器，它能将信号的相位变化转换为电压信号。
在测量过程中，将被测信号与参考信号进行相位比较，得到相位差信号。
通过分析相位差信号的统计特性，可以得到相位噪声的功率谱密度（PSD）。
2.测量步骤（1）连接被测信号和参考信号：将信号输入到相噪仪，并连接参考信号源。
（2）设置参数：根据被测信号的频率范围和噪声特性，设置相噪仪的相关参数，如带宽、积分时间等。
（3）开始测量：启动相噪仪，进行自动测量。
（4）读取数据：测量完成后，读取相位噪声的PSD曲线。
3.测量注意事项（1）确保被测信号和参考信号的质量，避免引入测量误差。
（2）在测量过程中，避免电磁干扰和振动影响。
（3）合理设置相噪仪的参数，以获得较高的测量精度。
三、相噪仪在实际应用中的重要性相噪仪在通信、雷达、导航等领域的实际应用具有重要意义。
通过测量和分析相位噪声，可以评估无线电设备的性能，如稳定性和可靠性。
此外，相噪仪还可用于优化系统设计，提高信号传输质量和接收灵敏度。
在工程实践中，相噪仪为无线电设备的研发和生产提供了有力保障。
四、未来发展趋势与应用前景随着科技的不断发展，对无线电设备性能的要求越来越高。
未来，相噪仪将朝着更高精度、更宽频率范围、更多功能的方向发展。
