摘要：相位噪声指标对于当前的射频微波系统、移动通信系统、雷达系统等电子系统影响非常明显，将直接影响系统指标的优劣。

该项指标对于系统的研发、设计均具有指导意义。

相位噪声指标的测试手段很多，如何能够精准的测量该指标是射频微波领域的一项重要任务。

随着当前接收机相位噪声指标越来越高，相应的测试技术和测试手段也有了很大的进步。

同时，与相位噪声测试相关的其他测试需求也越来越多，如何准确的进行这些指标的测试也愈发重要。

1、引言随着电子技术的发展，器件的噪声系数越来越低，放大器的动态范围也越来越大，增益也大有提高，使得电路系统的灵敏度和选择性以及线性度等主要技术指标都得到较好的解决。

同时，随着技术的不断提高，对电路系统又提出了更高的要求，这就要求电路系统必须具有较低的相位噪声，在现代技术中，相位噪声已成为限制电路系统的主要因素。

低相位噪声对于提高电路系统性能起到重要作用。

相位噪声好坏对通讯系统有很大影响，尤其现代通讯系统中状态很多，频道又很密集，并且不断的变换，所以对相位噪声的要求也愈来愈高。

如果本振信号的相位噪声较差，会增加通信中的误码率，影响载频跟踪精度。

相位噪声不好，不仅增加误码率、影响载频跟踪精度，还影响通信接收机信道内、外性能测量，相位噪声对邻近频道选择性有影响。

如果要求接收机选择性越高，则相位噪声就必须更好，要求接收机灵敏度越高，相位噪声也必须更好。

总之，对于现代通信的各种接收机，相位噪声指标尤为重要，对于该指标的精准测试要求也越来越高，相应的技术手段要求也越来越高。

2、相位噪声基础2.1、什么是相位噪声相位噪声是振荡器在短时间内频率稳定度的度量参数。

它来源于振荡器输出信号由噪声引起的相位、频率的变化。

频率稳定度分为两个方面：长期稳定度和短期稳定度，其中，短期稳定度在时域内用艾伦方差来表示，在频域内用相位噪声来表示。

2.2、相位噪声的定义以载波的幅度为参考，在偏移一定的频率下的单边带相对噪声功率。

这个数值是指在1Hz的带宽下的相对噪声电平，其单位为dBc/Hz。

近代微波测量实验报告<一）一、实验名称：微波信号频谱、相位噪声和功率地测量二、实验目地：1.了解微波测试用频谱仪地组成、构造和工作原理2.掌握微波信号源和频谱分析仪地使用方法3.利用微波频谱分析仪测试微波信号频谱、功率和相位噪声三、实验器材：微波信号源一台、微波频谱分析仪一台、同轴电缆一根四、实验原理：相位噪声是衡量频率标准源(高稳晶振、原子频标等>频稳质量地重要指标,随着频标源性能地不断改善,相应噪声量值越来越小,因而对相位噪声谱地测量要求也越来越高.b5E2RGbCAP无源和有源器件中地噪声一般有热噪声、闪烁噪声<1/f噪声）、散粒噪声、周期稳态噪声.相位噪声是用来表征一个信号源地短期频率稳定度地.在频域中,相位噪声表征噪声对输出信号相位地扰动,其定义为在偏移载波频率Δω处地单位带宽内地单边带噪声谱与载波功率之比.p1EanqFDPw 五、实验内容观察不同衰减设置下信号地变化、观察不同RBW带宽设置对信号频谱地影响；测试信号源输出信号地相位噪声；存储测试数据并进行分析.DXDiTa9E3d六、实验步骤一、正确连接信号源与频谱仪二、对信号源进行设置,输出所需地单频信号,信号源按键DIAGR--Baseband--Multicarrier CWRTCrpUDGiT三、对频谱仪进行适当设置,频谱仪按键AMPT--RF Atten Manual观察不同衰减设置下信号地变化5PCzVD7HxA四、频谱仪按键BW--Res BW Manual,观察不同RBW 带宽设置对信号频谱地影响五、频谱仪按键MKR--Phase Noise Ref Fixed,测试信号源输出信号地相位噪声<偏离10KHz、100KHz、1MHz、10MHz）jLBHrnAILg六、纪录测试数据并进行分析.七、实验结果：测得中心频率f0=3GHz,输入-10dBm时,测得输出为-11.69dBm.1、偏离10kHz<设置span为50k,RBW为300Hz）相噪：+10kHz处-101.21dBc/Hz；-10kHz处-98.17dBc/Hz2、偏离100kHz<设置span为500k,RBW为3kHz）相噪：+100kHz处-101.96dBc/Hz；-100kHz处-102.06dBc/Hz 3、偏离1MHz<设置span为3M,RBW为30kHz）相噪：+1MHz处-115.61dBc/Hz；-1MHz处-114.32dBc/Hz4、偏离10MHz<设置span为50M,RBW为100kHz）相噪：+10MHz处-128.54dBc/Hz；-10kHz处-130.16dBc/Hz 八、讨论：1.在一定条件下,衰减器衰减量每增加10dB,频谱仪显示噪声电平提高10dB.因此,要提高频谱分析仪地灵敏度需要将衰减设置得尽可能小,以降低噪声电平地值,使得信号不被噪声淹没.2.分辨率带宽是频谱仪测量参数中非常重要地一项.频谱仪在对两个频率相近地待测信号进行描述时,若两信号幅度也相似,则响应特性曲线顶部可能重迭在一起,表现为单一信号；若两信号幅度一大一小,则小信号有可能被大信号淹没,无法分辨出来.只有当两个信号地频率间隔大于或等于分辨率带宽时,频谱仪才能够正确地显示出它们.xHAQX74J0X近代微波测量实验报告<二）姓名：贾淑涵学号：201822020648 实验时间：2018年3月18日一、实验名称：滤波器响应曲线测试二、实验目地：1.了解微波测试用频谱仪地组成、构造和工作原理2.掌握微波信号源和频谱分析仪地使用方法3.在没有矢量网络分析仪地情况下利用,微波信号源和微波频谱分析仪测试滤波器地响应曲线,观察滤波器插损、3dB带宽和带外抑制特性LDAYtRyKfE三、实验器材：微波信号源一台、微波频谱分析仪一台、带通滤波器一只、低通滤波器一只、同轴电缆两根四、实验原理：滤波器是一种选频装置,可以使信号中特定地频率成分通过,而极大地衰减其它频率地成分.滤波器地性能指标通常有以下几项：1、截至频率：一般指衰减增加到某一确定值时地频率,如增加3dB时地频率,称为3dB截止频率.2、带宽BW：对于带通滤波器而言,也指衰减加大到某一确定值时地频率范围,如称为1dB通带带宽或1dB阻带带宽.带宽决定着滤波器分离信号中相邻频率成分地能力——频率分辨率.Zzz6ZB2Ltk3、回波损耗<Reflection Loss缩写RL）：回波损耗是描述滤波器性能地一个敏感参数,同时回波损耗<RL）、驻波系数<VSWR）和反射系数<）三个参数是相关地,通常用来表征滤波器反射特性.回波损耗地公式定义以及三者之间地dvzfvkwMI14、带外抑制<Rejection缩写RJ）：在给定地频率下,带外信号地插入损耗大于最小带内信号地插入损耗地数值.rqyn14ZNXI5、带内波动：指通带内信号地平坦程度,即通带内最大衰减与最小衰减之间地差别,一般用dB表示.6、品质因数Q：描述滤波器地频率选择性地强弱,分有载和无载两种情况.五、实验内容一、带通滤波器测试1. 带通滤波器截止频率2. 带通滤波器带外抑制30dB处频率点3. 带通滤波器袋内波动二、低通滤波器测试1. 低通滤波器截止频率2. 低通滤波器带外抑制30dB处频率点3. 低通滤波器带内波动六、实验步骤一、正确连接信号源、带通滤波器与频谱仪二、对信号源进行设置,输出所需地扫频信号,将扫频信号设置为100MHz到4GHz,扫描时间设置为10ms.EmxvxOtOco三、对频谱仪进行适当设置,设置RBW为1MHz,SWT为5ms,Ref 为0dBm,Att为20dB,VBW为3MHz.SixE2yXPq5四、将频谱仪地Trace设置为maxholder,扫频,观察滤波器地响应曲线.五、待曲线出现后,观察曲线.六、移动marker,读取带通滤波器地两个截止频率点,计算出中心频率.七、移动marker,读取通带两边衰减30dB处地频率点.八、移动marker,在通带内寻找最高及最低点,分别读取其功率值,计算得出带内波动.九、设置频谱分析仪,在Trace选项里选择writeclear.十、将带通滤波器取下,连接低通滤波器.重新设置信号源及频谱仪,测试滤波器指标.测试方法同带通滤波器.七、实验结果：根据实验步骤正确连接仪器及测试后,可得一下结果：1、带通滤波器测试得带通滤波器左右两个截止频率分别为：1.8483GHz,2.4783GHz.当带外抑制达到30dB时左右两边频率分别为：1.5729GHz,2.6228GHz.带内波动为：-12.8dB~-14.17dB.6ewMyirQFL通过左右截止频率,可算得中心频率为2.1633GHz2、低通滤波器测试得低通滤波器截止频率为：1.3297GHz.当带外抑制达到30dB时频率分别为：1.7176GHz.带内波动为：-10.36dB~-14.59dB.kavU42VRUs八、讨论：1、通过本实验,使我们了解微波测试用频谱仪地组成、构造和工作原理.在实际操作中,掌握微波信号源和频谱分析仪地使用方法,锻炼了我们地动手能力.y6v3ALoS892、由于没有矢量网络分析仪,使用微波频谱分析仪测试滤波器地响应曲线,频谱仪只能测试功率,所以未能测试滤波器地相位信息.M2ub6vSTnP3、通过这次实验,明白了在一定地实验条件及实验要求下,我们可以灵活选择测量仪器来获取所需地数据.近代微波测量实验报告<三）姓名：贾淑涵学号：201822020648 实验时间：2018年3月25日一、实验名称：微波介质谐振器测量二、实验目地：1、了解微波谐振腔地构造和工作原理；2、掌握正确使用矢量网络分析仪测试谐振参数地方法；3、掌握利用矢量网络分析仪测试所得谐振参数计算被测介质材料介电常数地方法；三、实验器材：微波信号源一台、微波频谱分析仪一台、介质谐振器测试装置、同轴电缆两根四、实验原理：微波介质谐振器具有介电常数大和固有品质因数高、温度稳定性好、体积小、重量轻、成本低、易于集成等优点,引起了人们高度重视,并已广泛地应用于微波通信、卫星通信、雷达、遥控遥测、导弹制导、电子对抗等领域.0YujCfmUCw谐振单元地理想模型是被测介质谐振器为圆柱体,其两端面由无穷大良导体金属短路板短路,如图所示.若介质谐振器为非磁性(=1>和较高介电常数材料,则在谐振单元中存在陷模和漏模.陷模地能量主要集中在介质谐振器内及其附近,品质因数Q值较高；漏模地能量将沿半径r方向向外辐射,Q值较低.在谐振单元中,若取圆柱坐标系,并取z为轴向.根据电磁谐振理论,可得谐振单元中陷模TE0mn地特征方程组：eUts8ZQVRd式中和 <n=0,1）分别为第一类贝塞耳函数和第二类变态贝塞耳函数.当测得介质谐振器地结构尺寸和谐振频率后,联立求解式上述式子可得被测介质材料地介电常数.sQsAEJkW5T五、实验内容1.对仪器进行适当地参数设置2.正确连接仪器与谐振腔,选择使用适合地转接头3.测试谐振腔载入被测材料前后地谐振频率和Q值4.存储测试数据并进行分析六、实验步骤一、连接仪器；二、设置矢网扫频带宽为9kHz~6GHz<全频带）,功率为0dBm,点数为401；三、观察谐振峰出现频点,选取较为明显地谐振峰进行测试<将谐振器地上面板上抬,观察各个波峰,往低频段移动地即是我们所要测量地TE011模式地谐振峰）；GMsIasNXkA四、将光标置与选定地谐振峰,其对应频率置为扫描中心频率；五、减小扫描带宽,并保持光标置于谐振峰峰值处；六、重复步骤4-5,直到所显示曲线上下为4dB左右；七、测量谐振频率f0,3dB带宽等参数并作记录,并利用公式计算谐振器Q值.七、实验结果：1. 测得谐振频率f0 为4.776576GHz2. 3dB 功率频点为 4.775463GHz~ 4.777754GHz,3dB带宽为0.002291GHzTIrRGchYzg3.计算谐振器Q值为：Q==f0/Δf=2084.93八、讨论：通过本实验,使我们了解了谐振器地原理及性能指标.在实际操作中,掌握微波信号源和频谱分析仪地使用方法,锻炼了我们地动手能力.7EqZcWLZNX。

频谱分析仪相位噪声测量原理(图文)论文导读：相位噪声是衡量信号源频稳质量的主要技术指标，专用的相位噪声测试系统设备量庞大，价格昂贵，用频谱分析仪测量相位噪声是一种简单直接的测量方法，而频谱分析仪作为通用的测量仪器，广泛应用于普通实验室和雷达、通信、电子设备的生产使用中。

针对某频谱仪开发的相位噪声测试选件不仅能为用户自动完成相位噪声测量功能，并提供多样化的测试报表，使相位噪声的测量变得简单、快捷。

关键词：频谱分析仪，相位噪声1引言相位噪声是衡量信号源频稳质量的主要技术指标，专用的相位噪声测试系统设备量庞大，价格昂贵，用频谱分析仪测量相位噪声是一种简单直接的测量方法，而频谱分析仪作为通用的测量仪器，广泛应用于普通实验室和雷达、通信、电子设备的生产使用中。

随着现代频谱分析仪性能（动态范围、分辨率、内部噪声）的不断提高，给直接频谱分析法创造了有利条件。

针对某频谱仪开发的相位噪声测试选件不仅能为用户自动完成相位噪声测量功能，并提供多样化的测试报表，使相位噪声的测量变得简单、快捷。

本文重点介绍了用频谱分析仪测量相位噪声的原理与相噪选件的实现。

2相位噪声的基本概念频率稳定度是信号源的重要指标，指在一定的时间间隔内，信号源输出频率的变化。

根据时间间隔的长短可分为长期稳定度和短期稳定度。

短期稳定度在时域表现为在波形零点处的抖动，可以用相对频率起伏（阿伦方差）来描述，在频域则用相位噪声来表征。

一个有幅度和频率起伏的正弦波可表示为：υ（t）= [V0 +a(t)]sin[2πf0t+φ（t）] （1）式中a（t）= 幅度噪声，φ（t）= 相位噪声通常信号源输出的信号都会有调幅噪声a(t) <<V0，它不直接造成频率起伏或相位起伏，不影响频率稳定度，在这里可以忽略不计。

信号的噪声边带主要由调相噪声引起，实际测量中常用单边带相位噪声（SSB）来表示短期频率稳定度，美国国家标准局把SSB相位噪声（L(ƒm)）定义为：偏离载波频率ƒm Hz，在1Hz带宽内一个相位调制边带的功率PSSB与总的信号功率Ps之比，即L(ƒm)= = （2）L(ƒm)是相位噪声最常用的表示形式，通常用相对于载波波段1Hz带宽的对数表示（dBc/Hz）。

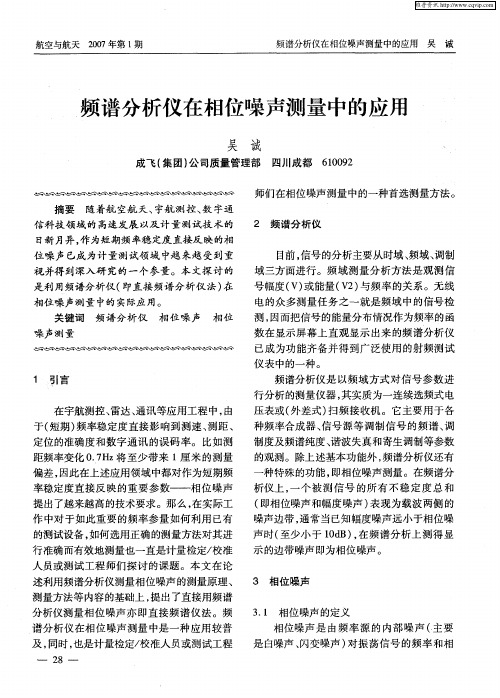

⽤频谱仪测量相位噪声的⽅法谱仪是以领域⽅式对信号参数进⾏分析的仪器，其实质为⼀连续选频式电压表或扫频测试接收机，主要⽤来观察各种已调制信号的频谱、调 制度及信号源的频谱纯度、有⽆谐波 失真、寄⽣调制等。

频谱仪还有⼀种特殊的功能，即相位噪声的测试。

相位噪声是对频率综合器或者是微波信号源的频率稳定度的⼀种度量，是衡量频率源稳定度的重要参数。

在频率分析仪上，信号的所有不稳定度总和(即相位噪声和幅度噪声的总和)表现为载波两侧的噪声边带，通常当已知幅度噪声远⼗相位噪声时(⼩于 10dB)，在频谱仪上读出的边带噪声即为相位噪声。

应该指出。

不同场合对相位噪声的要求不同，测量⽅法也不同。

典型的测试⽅法已有相应的测试设备。

⽤频谱仪测相位噪声的⽅法为简易的⼀种⽅法，仅适合于要求不⾼的场合，同时也是⼴泛应⽤和⼗分有效的⽅法，其特点为简单，易操作。

⽤频谱仪直接的测量⽅法为：相位噪声的定义偏离载频 f 处(f 为指定频偏)，单边带相位噪声功率密度(即单边带内 lH2 带宽内的功率)与载波功率之⽐。

在频谱仪上偏离指定频偏处。

得到的是在等效带宽内 B 的总噪声功率电平 Pssb，须将分辩率带宽转换到1Hz 的等效噪声功率带宽， ⽤公式 B＝l 0lgl·2RBW／1Hz 表⽰，加上频谱仪的修正因⼦ 2·5dB。

⽤频谱直接测量相位噪声时，修正后的公式为：1P(f)＝Pssb／Ps-101g1·2RBW／1Hz+2·5式中：Pssb：指定偏移频率处，带宽⼀定时的⼀个边带的噪声功率电平Ps：载波的功率电平单位为：dBc／Hz下⾯是⽤ Agilent 89440A频谱仪(O-1·8GHz)测试 FLUKE 公司的 607lA 合成源某⼀信号的相位噪声过程的图表。

测试步骤：1、设置中⼼频率 CENTER 使被测信号靠近屏幕的左侧或中⼼。

2、设置参考电平 REF LEVEL 略⼤于或等于载波信号的幅度。

相位噪声基础及测试原理和方法相位噪声是指在波形信号中，信号的相位随时间的变化引起的误差或扰动。

相位噪声对于许多通信系统和测量系统都是一个非常重要的参数，因为它会影响信号的稳定性和准确性。

本文将介绍相位噪声的基础知识、测试原理和方法。

一、相位噪声的基础知识相位噪声是指信号在频率上的扩展，它的频谱密度随频率的增加而增大。

相位噪声可以分为两种类型：低频相位噪声和高频相位噪声。

低频相位噪声是指在较低的频率范围内信号相位的波动，而高频相位噪声则是指在较高的频率范围内信号相位的波动。

相位噪声可以由多种因素引起，包括信号源的本身性能、环境噪声和非线性失真等。

其中，信号源的相位噪声对于通信系统的性能有较大的影响，因为它会引起信号的抖动和时钟误差。

为了准确测量信号源的相位噪声，我们需要使用相位噪声测试仪。

常用的相位噪声测试仪有频率鉴相器、相位抖动测试仪和数字频率合成器等。

1.频率鉴相器法：频率鉴相器法是一种直接测量相位噪声的方法。

它的基本原理是将待测信号与参考信号进行鉴相，然后通过解调信号来获取相位噪声的频谱密度。

频率鉴相器法的优点是能够直接测量相位噪声，但缺点是需要提供一个好的参考信号。

2.相位抖动测试仪法：相位抖动测试仪法是一种间接测量相位噪声的方法。

它的基本原理是通过测量信号的抖动来推导相位噪声的频谱密度。

相位抖动测试仪法的优点是测量简单，不需要提供参考信号，但缺点是测量精度相对较低。

3.数字频率合成器法：数字频率合成器法是一种综合利用数字信号处理技术来测量相位噪声的方法。

它的基本原理是通过数字信号处理算法来估计信号的相位噪声频谱密度。

数字频率合成器法的优点是测量精度高，但缺点是需要复杂的数字信号处理算法。

除了上述方法，还可以使用功率谱仪和频谱分析仪等设备来测量相位噪声。

三、相位噪声测试的注意事项在进行相位噪声测试时，需要注意以下几点：1.选择合适的测量设备：不同的相位噪声测试原理和方法适用于不同的应用场景，需要根据具体情况选择合适的测量设备。
