(5)噪声-相位噪声测试

抖动的概念及其测量方法摘要：在数字通信系统，特别是同步系统中，随着系统时钟频率的不断提高，时间抖动成为影响通信质量的关键因素。

本文介绍了时间抖动（jitter）的概念及其分析方法。

关键字：时间抖动、jitter、相位噪声、测量一、引言随着通信系统中的时钟速率迈入GHz级，抖动这个在模拟设计中十分关键的因素，也开始在数字设计领域中日益得到人们的重视。

在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率。

不仅如此，它还会导致通信链路的误码率增大，甚至限制A/D转换器的动态范围。

有资料表明在3GHz 以上的系统中，时间抖动（jitter）会导致码间干扰（ISI），造成传输误码率上升。

在此趋势下，高速数字设备的设计师们也开始更多地关注时序因素。

本文向数字设计师们介绍了抖动的基本概念，分析了它对系统性能的影响，并给出了能够将相位抖动降至最低的常用电路技术。

二、时间抖动的概念在理想情况下，一个频率固定的完美的脉冲信号（以1MHz为例）的持续时间应该恰好是1us，每500ns有一个跳变沿。

但不幸的是，这种信号并不存在。

如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。

这种不确定就是抖动。

抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。

在绝大多数文献和规范中，时间抖动（jitter）被定义为高速串行信号边沿到来时刻与理想时刻的偏差，所不同的是某些规范中将这种偏差中缓慢变化的成分称为时间游走（wander），而将变化较快的成分定义为时间抖（jitter）。

图1 时间抖动示意图1．时间抖动的分类抖动有两种主要类型：确定性抖动和随机性抖动。

确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。

随机抖动是指由较难预测的因素导致的时序变化。

例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。

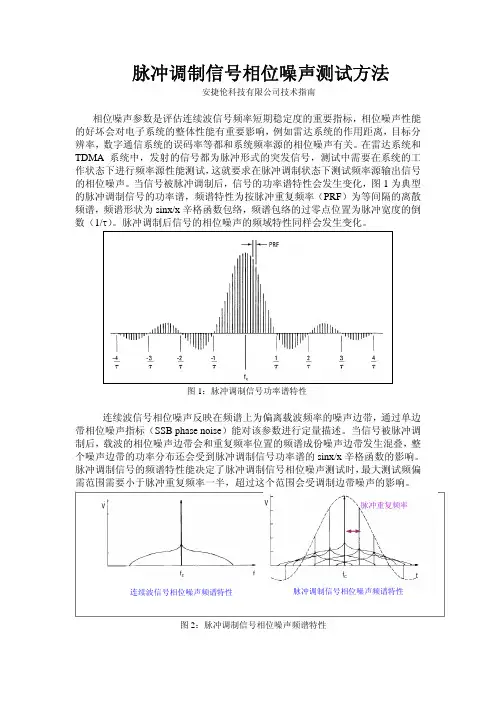

脉冲调制信号相位噪声测试方法安捷伦科技有限公司技术指南相位噪声参数是评估连续波信号频率短期稳定度的重要指标，相位噪声性能的好坏会对电子系统的整体性能有重要影响，例如雷达系统的作用距离，目标分辨率，数字通信系统的误码率等都和系统频率源的相位噪声有关。

在雷达系统和TDMA系统中，发射的信号都为脉冲形式的突发信号，测试中需要在系统的工作状态下进行频率源性能测试，这就要求在脉冲调制状态下测试频率源输出信号的相位噪声。

当信号被脉冲调制后，信号的功率谱特性会发生变化，图1为典型的脉冲调制信号的功率谱，频谱特性为按脉冲重复频率（PRF）为等间隔的离散频谱，频谱形状为sinx/x辛格函数包络，频谱包络的过零点位置为脉冲宽度的倒数（1/τ）。

脉冲调制后信号的相位噪声的频域特性同样会发生变化。

图1：脉冲调制信号功率谱特性连续波信号相位噪声反映在频谱上为偏离载波频率的噪声边带，通过单边带相位噪声指标（SSB phase noise）能对该参数进行定量描述。

当信号被脉冲调制后，载波的相位噪声边带会和重复频率位置的频谱成份噪声边带发生混叠，整个噪声边带的功率分布还会受到脉冲调制信号功率谱的sinx/x辛格函数的影响。

脉冲调制信号的频谱特性能决定了脉冲调制信号相位噪声测试时，最大测试频偏需范围需要小于脉冲重复频率一半，超过这个范围会受调制边带噪声的影响。

脉冲重复频率连续波信号相位噪声频谱特性脉冲调制信号相位噪声频谱特性图2：脉冲调制信号相位噪声频谱特性连续波信号相位噪声时域特性脉冲调制信号相位噪声时域特性图3：脉冲调制信号相位噪声的时域特性相对连续波形式点频信号相位噪声测试，脉冲调制形式的信号相位噪声测试需要测试仪表具备相应的能力来完成测试，针对脉冲调制信号相位噪声的测试要求，工程上可以采用鉴相法和频谱分析仪测试方法来测试脉冲调制信号的相位噪声。

这两种方法测试原理不同，可以适应不同类型和脉冲参数的被测试频率源的测试要求。

表格1给出这两种脉冲调制信号相位噪声测试方法的技术特点说明。

相位噪声指标摘要：1.相位噪声的概念2.相位噪声的计算方法3.相位噪声的应用领域4.相位噪声的降低技术正文：相位噪声指标是一种用于描述信号相位随机变化的参数，它是噪声参数的重要组成部分。

相位噪声在通信、雷达、精密测量等领域有着广泛的应用。

本文将从相位噪声的概念、计算方法、应用领域以及降低技术四个方面进行介绍。

一、相位噪声的概念相位噪声是指信号相位在时间上的随机变化。

当信号经过传输或放大过程中，由于各种原因，信号的相位会发生变化，这种变化即为相位噪声。

相位噪声可以表现为频域上的相位噪声功率谱密度（PSD）和时域上的相位噪声功率谱密度（PSD）。

二、相位噪声的计算方法相位噪声的计算方法主要包括以下两种：1.频域计算法：通过测量信号的相位功率谱密度（PSD）来计算相位噪声。

相位噪声PSD 可以通过信号的傅里叶变换来计算。

2.时域计算法：通过测量信号的自相关函数和互相关函数来计算相位噪声。

时域计算法主要适用于非平稳信号的相位噪声计算。

三、相位噪声的应用领域相位噪声在以下领域有着广泛的应用：1.通信系统：相位噪声会影响通信系统的性能，如降低信号传输速率、增加误码率等。

因此，在通信系统中，需要对相位噪声进行严格的控制。

2.雷达系统：相位噪声对雷达系统的性能也有重要影响，如降低目标检测能力、降低测量精度等。

因此，在雷达系统中，也需要对相位噪声进行严格的控制。

3.精密测量：在精密测量领域，相位噪声会影响测量结果的准确性。

因此，对相位噪声的控制和测量是精密测量领域的重要研究内容。

四、相位噪声的降低技术降低相位噪声的技术主要有以下几种：1.采用低噪声元件：选择具有较低相位噪声的元件，可以有效地降低系统整体的相位噪声。

2.采用适当的信号处理技术：如数字信号处理技术、自适应滤波技术等，可以有效地降低信号的相位噪声。

3.优化系统设计：通过合理的系统设计，如降低信号传输距离、优化信号传输路径等，可以降低系统整体的相位噪声。

射频指标的测试方法射频（Radio Frequency，RF）指标的测试方法是评估无线通信设备性能的重要手段之一，包括信号强度、信噪比、频谱带宽、频率误差、相位噪声等指标。

下面将详细介绍射频指标的测试方法。

1.信号强度测试：信号强度是衡量射频通信质量的重要指标之一、测试方法包括测量信号接收功率和发射功率。

接收功率测试可以使用光谱分析仪或功率计等仪器，将设备的天线连接到测试设备，并测量接收到的射频信号的功率。

发射功率测试可以使用功率计、天线分析仪或频谱分析仪等仪器，通过测量设备发射的射频信号功率来评估发射功率。

2.信噪比测试：信噪比是衡量射频通信系统性能的指标之一、测试方法包括测量信号功率和背景噪声功率。

信号功率可以通过功率计或频谱分析仪来测量，背景噪声功率可以通过无信号输入时的频谱或功率测量获得。

然后，计算信噪比等于信号功率减去背景噪声功率。

3.频谱带宽测试：频谱带宽是指射频信号频谱的宽度，用于评估通信信道的有效传输能力。

测试方法包括使用频谱分析仪测量射频信号的频谱，然后通过分析频谱曲线的宽度来确定频谱带宽。

4.频率误差测试：频率误差是指设备实际输出频率与理论频率之间的差值。

测试方法包括使用频谱分析仪或频率计等仪器，将设备的输出信号连接到测试设备，并测量输出信号的频率。

然后，与设备的理论频率进行比较，计算频率误差。

5.相位噪声测试：相位噪声是指射频信号相位的随机变化。

测试方法包括使用相位噪声测试仪或频谱分析仪等仪器，将设备的输出信号连接到测试设备，并测量输出信号的相位噪声。

常用的相位噪声度量单位为分贝/赫兹（dBc/Hz）。

除了上述常见的射频指标测试方法外，还有其他射频指标的测试方法，例如功率谱密度测试、穿透损耗测试、带内波动测试等。

测试方法的选择取决于需要评估的具体指标和设备特性。

在进行射频指标测试时，需要使用适当的测试设备和测试仪器，如频谱分析仪、功率计、天线分析仪等。

同时，测试环境的选择也很重要，应尽量减少外部干扰和背景噪声，以确保测试结果的准确性和可靠性。

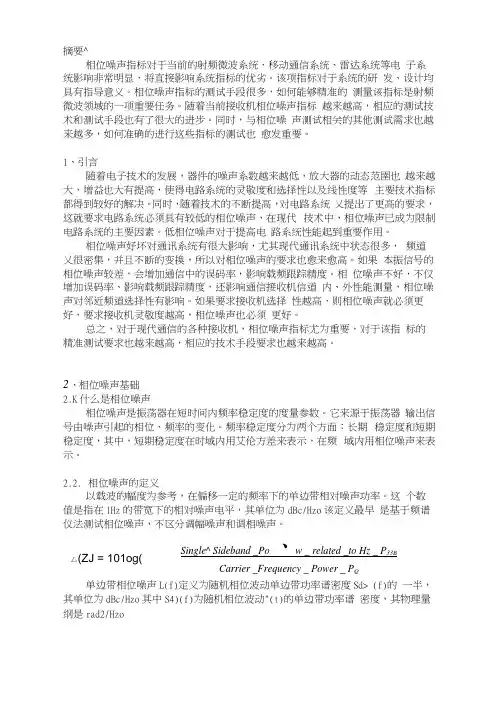

摘要^相位噪声指标对于当前的射频微波系统、移动通信系统、雷达系统等电子系统影响非常明显，将直接影响系统指标的优劣。

该项指标对于系统的研发、设计均具有指导意义。

相位噪声指标的测试手段很多，如何能够精准的测量该指标是射频微波领域的一项重要任务。

随着当前接收机相位噪声指标越来越高，相应的测试技术和测试手段也有了很大的进步。

同时，与相位噪声测试相关的其他测试需求也越来越多，如何准确的进行这些指标的测试也愈发重要。

1、引言随着电子技术的发展，器件的噪声系数越来越低，放大器的动态范圉也越来越大，增益也大有提高，使得电路系统的灵敬度和选择性以及线性度等主要技术指标都得到较好的解决。

同时，随着技术的不断提高，对电路系统乂提岀了更高的要求，这就要求电路系统必须具有较低的相位噪声，在现代技术中，相位噪声已成为限制电路系统的主要因素。

低相位噪声对于提高电路系统性能起到重要作用。

相位噪声好坏对通讯系统有很大影响，尤其现代通讯系统中状态很多，频道乂很密集，并且不断的变换，所以对相位噪声的要求也愈来愈高。

如果本振信号的相位噪声较差，会增加通信中的误码率，影响载频跟踪精度。

相位噪声不好，不仅增加误码率、影响载频跟踪精度，还影响通信接收机信道内、外性能测量，相位噪声对邻近频道选择性有影响。

如果要求接收机选择性越高，则相位噪声就必须更好，要求接收机灵敬度越高，相位噪声也必须更好。

总之，对于现代通信的各种接收机，相位噪声指标尤为重要，对于该指标的精准测试要求也越来越高，相应的技术手段要求也越来越高。

2、相位噪声基础2.K什么是相位噪声相位噪声是振荡器在短时间内频率稳定度的度量参数。

它来源于振荡器输出信号由噪声引起的相位、频率的变化。

频率稳定度分为两个方面：长期稳定度和短期稳定度，其中，短期稳定度在时域内用艾伦方差来表示，在频域内用相位噪声来表示。

2.2.相位噪声的定义以载波的幅度为参考，在偏移一定的频率下的单边带相对噪声功率。

这个数值是指在1Hz的带宽下的相对噪声电平，其单位为dBc/Hzo该定义最早是基于频谱仪法测试相位噪声，不区分调幅噪声和调相噪声。

引言频率合成技术就是把一个或者多个高稳定度、高准确度的参考频率，经过各种信号处理技术，生成具有同等稳定度和准确度的各种离散频率。

频率合成器是无线传输设备中的核心部件，无论无线传输设备采用哪种变频体制，都离不开频率合成器。

发射机利用频率合成器把基带信号上变频，搬移到设置的无线传输频率，通过天线发射出去；与之相反，接收机利用频率合成器把天线接收的无线信号下变频，变为基带信号，再进行解调等后续处理。

频率合成器件的主要性能指标：①频率范围（带宽）；②频率分辨率；③频率转换时间；④频率准确度和稳定度；⑤频谱纯度（主要影响因素是相位噪音和寄生干扰）。

相位噪声的概述频率源的相位噪声是一项非常重要的性能指标，它对电子设备和电子系统的性能影响很大，主要影响系统的门限性能和邻道干扰，特别在低速率和高阶调制体制中。

从频域看它分布在载波信号两旁按幂律谱分布。

用这种信号不论做发射激励信号，还是接收机本振信号以及各种频率基准时，这些相位噪声将在解调过程中都会和信号一样出现在解调终端，引起基带信噪比下降。

在通信系统中使话路信噪比下降，误码率增加；在雷达系统中影响目标的分辨能力，即改善因子。

接收机本振的相位噪声，当遇到强干扰信号时，会产生“倒混频”使接收机有效噪声系数增加。

所以随着电子技术的发展，对频率源的相位噪声要求越来越严格，因为低相位噪声，在物理、天文、无线电通信、雷达、航空、航天以及精密计量、仪器、仪表等各种领域里都受到重视单独提相位噪声来谈频率合成器的实现没有任何实际意义，因为涉及频率合成器的指标还有输出频率、频率步进、频率转换时间、工作带宽、体积、功耗等相关因索，只有综合考虑这些因素，才能优选最佳方案。

例如在跳频通信中，频率转换时间和工作带宽是2个重要指标，微波频段的接力通信中频率合成器输出较高的频率是设计的难点，当体积、功耗受限时，方案和器件的选择也会受限。

有时频率合成器的要求太高，可以考虑优化系统的方案，如变频方式、频率步进配置等相位噪声的定义和含义相位噪声是频率域的概念相位噪声（Phase noise）一般是指在系统内各种噪声作用下引起的输出信号相位的随机起伏。

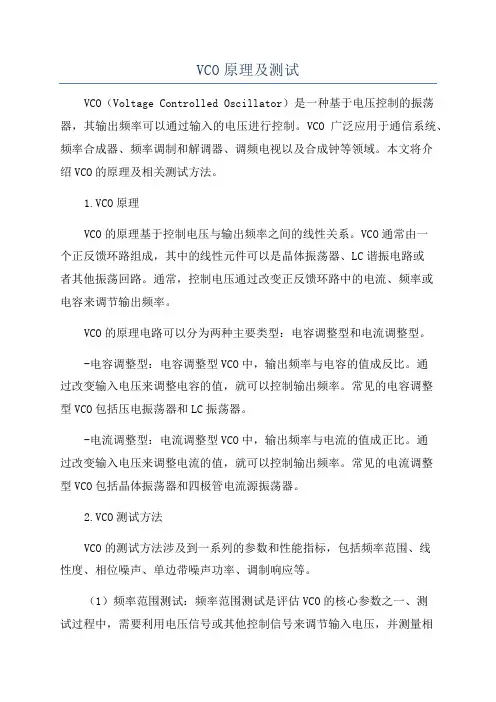

VCO原理及测试VCO（Voltage Controlled Oscillator）是一种基于电压控制的振荡器，其输出频率可以通过输入的电压进行控制。

VCO广泛应用于通信系统、频率合成器、频率调制和解调器、调频电视以及合成钟等领域。

本文将介绍VCO的原理及相关测试方法。

1.VCO原理VCO的原理基于控制电压与输出频率之间的线性关系。

VCO通常由一个正反馈环路组成，其中的线性元件可以是晶体振荡器、LC谐振电路或者其他振荡回路。

通常，控制电压通过改变正反馈环路中的电流、频率或电容来调节输出频率。

VCO的原理电路可以分为两种主要类型：电容调整型和电流调整型。

-电容调整型：电容调整型VCO中，输出频率与电容的值成反比。

通过改变输入电压来调整电容的值，就可以控制输出频率。

常见的电容调整型VCO包括压电振荡器和LC振荡器。

-电流调整型：电流调整型VCO中，输出频率与电流的值成正比。

通过改变输入电压来调整电流的值，就可以控制输出频率。

常见的电流调整型VCO包括晶体振荡器和四极管电流源振荡器。

2.VCO测试方法VCO的测试方法涉及到一系列的参数和性能指标，包括频率范围、线性度、相位噪声、单边带噪声功率、调制响应等。

（1）频率范围测试：频率范围测试是评估VCO的核心参数之一、测试过程中，需要利用电压信号或其他控制信号来调节输入电压，并测量相应的输出频率。

输出频率应随输入电压的变化按线性关系变化，从而确保VCO是可调的。

（2）线性度测试：线性度测试是评估VCO输出频率与控制电压之间关系的线性程度。

在测试过程中，通过改变控制电压，测量输出频率的变化，并与理论值进行比较。

线性度可以通过绘制输出频率与输入电压的关系曲线来表示。

（3）相位噪声测试：VCO的相位噪声指输出信号在频率上的稳定性。

相位噪声测试通常使用专业的频谱仪进行测量。

测试时，VCO的输出信号的功率谱密度将被测量并与参考噪声进行比较。

较低的相位噪声值表示VCO具有更好的频率稳定性。

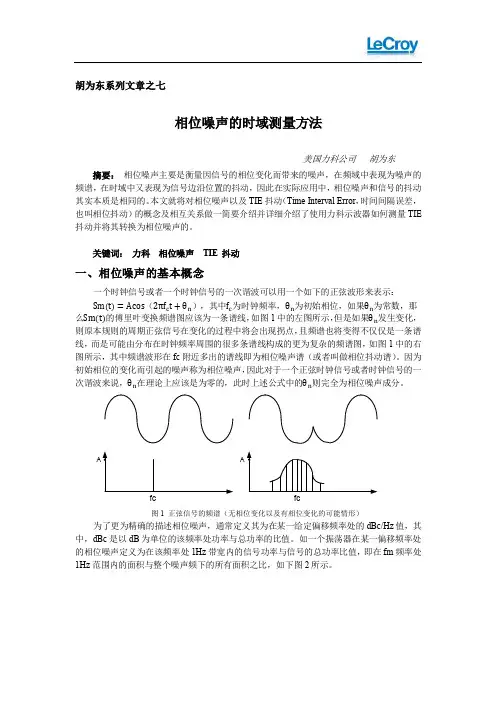

胡为东系列文章之七相位噪声的时域测量方法美国力科公司胡为东摘要：相位噪声主要是衡量因信号的相位变化而带来的噪声，在频域中表现为噪声的频谱，在时域中又表现为信号边沿位置的抖动，因此在实际应用中，相位噪声和信号的抖动其实本质是相同的。

本文就将对相位噪声以及TIE抖动（Time Interval Error，时间间隔误差，也叫相位抖动）的概念及相互关系做一简要介绍并详细介绍了使用力科示波器如何测量TIE 抖动并将其转换为相位噪声的。

关键词：力科相位噪声TIE 抖动一、相位噪声的基本概念一个时钟信号或者一个时钟信号的一次谐波可以用一个如下的正弦波形来表示：（），其中为时钟频率，为初始相位，如果为常数，那么的傅里叶变换频谱图应该为一条谱线，如图1中的左图所示，但是如果发生变化，则原本规则的周期正弦信号在变化的过程中将会出现拐点，且频谱也将变得不仅仅是一条谱线，而是可能由分布在时钟频率周围的很多条谱线构成的更为复杂的频谱图，如图1中的右图所示，其中频谱波形在fc附近多出的谱线即为相位噪声谱（或者叫做相位抖动谱）。

因为初始相位的变化而引起的噪声称为相位噪声，因此对于一个正弦时钟信号或者时钟信号的一次谐波来说，在理论上应该是为零的，此时上述公式中的则完全为相位噪声成分。

fcAfcA图1 正弦信号的频谱（无相位变化以及有相位变化的可能情形）为了更为精确的描述相位噪声，通常定义其为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。

如一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值，即在fm频率处1Hz范围内的面积与整个噪声频下的所有面积之比，如下图2所示。

图2 相位噪声的基本定义二、TIE抖动的基本概念及其与相位噪声的关系TIE(Time Interval Error)，时间间隔误差，是指信号的实际边沿与其理想边沿之间的偏差，理想边沿可以为固定频率信号的边沿位置，如100MHZ的信号，那么上升边沿位置就固定在10ns的整数倍位置处；也可以通过CDR（时钟数据恢复）的方法恢复出的时钟作为理想时钟。

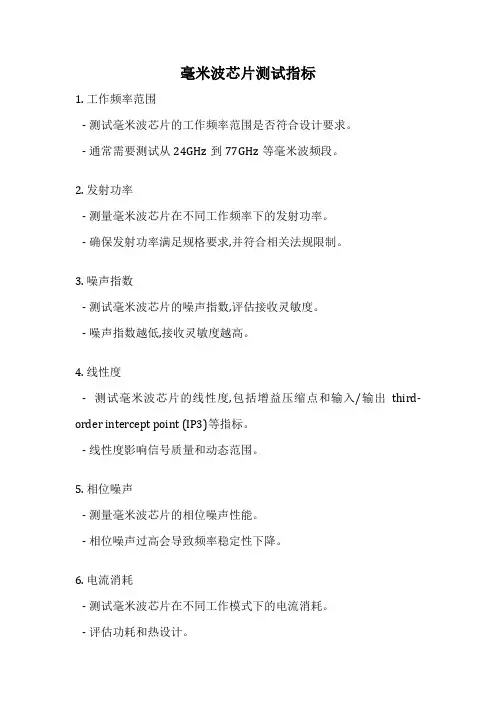

毫米波芯片测试指标
1. 工作频率范围
- 测试毫米波芯片的工作频率范围是否符合设计要求。

- 通常需要测试从24GHz到77GHz等毫米波频段。

2. 发射功率
- 测量毫米波芯片在不同工作频率下的发射功率。

- 确保发射功率满足规格要求,并符合相关法规限制。

3. 噪声指数
- 测试毫米波芯片的噪声指数,评估接收灵敏度。

- 噪声指数越低,接收灵敏度越高。

4. 线性度
- 测试毫米波芯片的线性度,包括增益压缩点和输入/输出third-order intercept point (IP3)等指标。

- 线性度影响信号质量和动态范围。

5. 相位噪声
- 测量毫米波芯片的相位噪声性能。

- 相位噪声过高会导致频率稳定性下降。

6. 电流消耗
- 测试毫米波芯片在不同工作模式下的电流消耗。

- 评估功耗和热设计。

7. EVM (Error Vector Magnitude)
- 对于支持调制的芯片,测试EVM以评估调制精度。

- EVM越低,调制质量越好。

8. 辐射特性
- 测试毫米波芯片的辐射模式和辐射效率。

- 评估天线设计和系统性能。

以上是毫米波芯片常见的测试指标,具体测试项目和要求取决于芯片的应用场景和设计规格。

相位噪声基础及测试原理和方法相位噪声是指在波形信号中，信号的相位随时间的变化引起的误差或扰动。

相位噪声对于许多通信系统和测量系统都是一个非常重要的参数，因为它会影响信号的稳定性和准确性。

本文将介绍相位噪声的基础知识、测试原理和方法。

一、相位噪声的基础知识相位噪声是指信号在频率上的扩展，它的频谱密度随频率的增加而增大。

相位噪声可以分为两种类型：低频相位噪声和高频相位噪声。

低频相位噪声是指在较低的频率范围内信号相位的波动，而高频相位噪声则是指在较高的频率范围内信号相位的波动。

相位噪声可以由多种因素引起，包括信号源的本身性能、环境噪声和非线性失真等。

其中，信号源的相位噪声对于通信系统的性能有较大的影响，因为它会引起信号的抖动和时钟误差。

为了准确测量信号源的相位噪声，我们需要使用相位噪声测试仪。

常用的相位噪声测试仪有频率鉴相器、相位抖动测试仪和数字频率合成器等。

1.频率鉴相器法：频率鉴相器法是一种直接测量相位噪声的方法。

它的基本原理是将待测信号与参考信号进行鉴相，然后通过解调信号来获取相位噪声的频谱密度。

频率鉴相器法的优点是能够直接测量相位噪声，但缺点是需要提供一个好的参考信号。

2.相位抖动测试仪法：相位抖动测试仪法是一种间接测量相位噪声的方法。

它的基本原理是通过测量信号的抖动来推导相位噪声的频谱密度。

相位抖动测试仪法的优点是测量简单，不需要提供参考信号，但缺点是测量精度相对较低。

3.数字频率合成器法：数字频率合成器法是一种综合利用数字信号处理技术来测量相位噪声的方法。

它的基本原理是通过数字信号处理算法来估计信号的相位噪声频谱密度。

数字频率合成器法的优点是测量精度高，但缺点是需要复杂的数字信号处理算法。

除了上述方法，还可以使用功率谱仪和频谱分析仪等设备来测量相位噪声。

三、相位噪声测试的注意事项在进行相位噪声测试时，需要注意以下几点：1.选择合适的测量设备：不同的相位噪声测试原理和方法适用于不同的应用场景，需要根据具体情况选择合适的测量设备。

相位噪声计算公式
相位噪声（Phase noise）是衡量振荡器内部或者传输介质上的无线信号的定性指标，它的大小取决于频率和时间的折衷。

一般来说，相位噪声就是指振荡器在特定频率附近的振幅噪声。

一、定义
相位噪声（Phase noise）是指振荡信号中，频率相近或相同的不同分量之间相隔称为相位噪声，给振荡器固有的波长造成干扰，即一个振荡器的质量由其所产生的相位噪声的强烈程度决定。

二、应用
相位噪声在无线通信系统中比较关键，它能够影响信号的接收质量，从而影响数据误码或噪声，从而影响系统的可靠性和稳定性。

在很多系统应用中，会对相位噪声进行严格的评价，以保证无线通信系统正常运行。

例如、由于相位噪声会影响上行信号提供者和下行信号接收者之间的同步，在业务可用性或服务质量方面都会带来负面影响。

三、测量方法
1、模拟法：基于有限调制技术，用取样和傅里叶变换来测量相位噪声。

2、数字法：使用示波器和计算机，使用信号分析软件来测量相位噪声；
3、参数提取法：使用参数提取方法，计算信号和噪声的带宽以便测量相位噪声。

四、计算公式
相位噪声计算公式为：
PN(f) = PN0 + 10log(f/f0) + 10log（Δf/BW）
其中：f为信号频率，f0为带外信号频率等级，Δf为噪声带宽，BW为原始信号带宽，PN0为带外信号强度。

频谱分析仪相位噪声测量原理
1.直接法
直接法是通过频谱仪根据输入信号和参考信号之间的差异进行相位噪声的测量。

这种方法采用两个互补的技术：相干测量和非相干测量。

相干测量要求输入信号和参考信号在频率和相位上是一致的。

频谱分析仪会产生一个与输入信号相干的参考信号，并与输入信号进行运算，计算两者之间的相位差。

通过这种方法可以获得高精度的相位噪声测量结果。

2.自相关法
自相关法是通过频谱分析仪的自相关功能进行相位噪声的测量。

自相关是一种将输入信号与其自身进行运算的方法，用于计算信号的相关性。

频谱分析仪中的相关计算功能可以用于估计输入信号的相位噪声水平。

该方法的优点是简单易用，且可用于各种类型的信号。

相位噪声测量的基本步骤如下：
1.选择合适的测量方法和仪器设置。

2.提供输入信号。

输入信号可以是任何具有频率稳定性的信号源，例如射频信号源、时钟源等。

信号源应该尽可能干净，以避免噪声对测量结果的干扰。

3.相位噪声测量仪器设置。

根据输入信号的要求，设置频谱分析仪的中心频率、带宽、功率范围等参数。

4.执行相位噪声测量。

根据所选的测量方法，进行相干测量或非相干测量，或直接进行自相关计算。

测量过程中需要考虑到信号源的稳定性、测量仪器的灵敏度和噪声等因素，以确保测量结果的准确性。

5. 数据分析和结果评估。

根据测量结果，进行数据分析和结果评估。

相位噪声的评估通常使用相位噪声密度（PM Noise Density）和相关参数（例如RMS相位偏移、频率抖动等）进行表示。

频谱分析仪相位噪声测量原理(图文)论文导读：相位噪声是衡量信号源频稳质量的要紧技术指标，专用的相位噪声测试系统设备量庞大，价格昂贵，用频谱分析仪测量相位噪声是一种简单直接的测量方法，而频谱分析仪作为通用的测量仪器，广泛应用于普通实验室与雷达、通信、电子设备的生产使用中。

针对某频谱仪开发的相位噪声测试选件不仅能为用户自动完成相位噪声测量功能，并提供多样化的测试报表，使相位噪声的测量变得简单、快捷。

关键词：频谱分析仪，相位噪声1引言相位噪声是衡量信号源频稳质量的要紧技术指标，专用的相位噪声测试系统设备量庞大，价格昂贵，用频谱分析仪测量相位噪声是一种简单直接的测量方法，而频谱分析仪作为通用的测量仪器，广泛应用于普通实验室与雷达、通信、电子设备的生产使用中。

随着现代频谱分析仪性能（动态范围、分辨率、内部噪声）的不断提高，给直接频谱分析法制造了有利条件。

针对某频谱仪开发的相位噪声测试选件不仅能为用户自动完成相位噪声测量功能，并提供多样化的测试报表，使相位噪声的测量变得简单、快捷。

本文重点介绍了用频谱分析仪测量相位噪声的原理与相噪选件的实现。

2相位噪声的基本概念频率稳固度是信号源的重要指标，指在一定的时间间隔内，信号源输出频率的变化。

根据时间间隔的长短可分为长期稳固度与短期稳固度。

短期稳固度在时域表现为在波形零点处的抖动，能够用相对频率起伏（阿伦方差）来描述，在频域则用相位噪声来表征。

一个有幅度与频率起伏的正弦波可表示为：υ（t）= [V0 +a(t)]sin[2πf0t+φ（t）] （1）式中a（t）= 幅度噪声，φ（t）= 相位噪声通常信号源输出的信号都会有调幅噪声a(t) <<V0，它不直接造成频率起伏或者者相位起伏，不影响频率稳固度，在这里能够忽略不计。

信号的噪声边带要紧由调相噪声引起，实际测量中常用单边带相位噪声（SSB）来表示短期频率稳固度，美国国家标准局把SSB相位噪声（L(ƒm)）定义为：偏离载波频率ƒm Hz，在1Hz带宽内一个相位调制边带的功率PSSB与总的信号功率Ps之比，即L(ƒm)= = （2）L(ƒm)是相位噪声最常用的表示形式，通常用有关于载波波段1Hz带宽的对数表示（dBc/Hz）。

iq 相位噪声测试方法IQ相位噪声是衡量通信系统中信号质量的重要参数之一。

准确的相位噪声测试对于优化系统性能、保障通信质量具有重要意义。

本文将详细介绍IQ相位噪声的测试方法，帮助读者掌握相关技术要领。

一、IQ相位噪声概述IQ相位噪声是指IQ调制信号在传输过程中，由于各种原因导致的相位波动。

这种波动会影响信号的传输质量，降低通信系统的性能。

为了评估相位噪声对通信系统的影响，需要对其进行准确的测试。

二、IQ相位噪声测试方法1.矢量信号分析仪法矢量信号分析仪是进行IQ相位噪声测试的常用设备。

其主要原理是通过采集待测信号的IQ数据，分析其相位波动情况，从而得到相位噪声的参数。

测试步骤如下：（1）连接矢量信号分析仪与待测设备，确保信号传输路径无误。

（2）设置矢量信号分析仪的参数，如采样率、带宽等，使其适应待测信号。

（3）对待测信号进行采样，获取IQ数据。

（4）使用矢量信号分析仪内置的相位噪声分析功能，对待测信号的相位波动进行计算。

（5）根据计算结果，得到相位噪声的参数，如均方根值（RMS）等。

2.数字信号处理法数字信号处理（DSP）技术也可以用于IQ相位噪声测试。

这种方法通过对待测信号的数字样本进行处理，提取相位信息，从而计算相位噪声。

测试步骤如下：（1）对待测信号进行采样，获取数字样本。

（2）利用数字信号处理算法，如快速傅里叶变换（FFT），对数字样本进行处理，提取相位信息。

（3）分析相位信息，计算相位噪声参数。

（4）根据计算结果，评估相位噪声对通信系统的影响。

三、注意事项1.测试过程中，应确保信号传输路径的稳定性和一致性，避免外部干扰。

2.选择合适的测试设备和方法，以适应不同类型的待测信号。

3.测试前，对设备进行校准，确保测试结果的准确性。

4.在实际应用中，可以结合多种测试方法，相互验证，提高测试结果的可靠性。

总结：IQ相位噪声测试是评估通信系统性能的关键技术之一。

掌握合适的测试方法，可以有效提高通信系统的性能，保障通信质量。

射频各项测试指标射频（Radio Frequency，简称RF）是指在无线通信、遥感、雷达等领域内，将电能转换为电磁波进行无线传输和接收的一种技术。

射频技术在现代通信领域中应用广泛，所以对射频性能的测试和评估至关重要。

下面将介绍一些射频测试中的重要指标：1. 带宽（Bandwidth）：带宽是指信号通过系统或设备时所能传送的最高频率范围。

频率越高，传输的信息量就越大。

带宽的单位通常为赫兹（Hz），常见的射频带宽有10 MHz、20 MHz、40 MHz等。

2. 中心频率（Center Frequency）：中心频率是指系统或设备工作的主导频率。

在射频通信中，根据具体的通信需求，可以选择不同的中心频率来传送信号。

3. 信号功率（Signal Power）：信号功率是指射频信号的强度，单位为分贝毫瓦（dBm）。

信号功率的大小可以影响射频传输的距离以及信号的质量。

4. 敏感度（Sensitivity）：敏感度是指接收器能够识别和接收的最小射频信号强度。

敏感度越高，接收器就能够接收到较弱的信号，从而提高通信质量和距离。

5. 动态范围（Dynamic Range）：动态范围是指接收器能够同时识别和接收的最大和最小射频信号强度之间的范围。

动态范围越大，接收器在接收强信号时仍能保持高灵敏度。

6. 带内泄漏（In-Band Leakage）：带内泄漏是指在接收机输出频谱范围内的其他信号干扰。

带内泄漏较大会导致接收到的信号质量下降。

7. 反射损耗（Return Loss）：反射损耗是指由于不完美的匹配而产生的信号反射所引起的能量损耗。

较高的反射损耗表示较好的匹配，能够减少信号的干扰和损耗。

8. 杂散（Spurious）：杂散是指在希望频带之外的其他频率范围内的无用信号或噪声。

杂散越小，接收到的信号质量越好。

9. 相位噪声（Phase Noise）：相位噪声是指射频信号相位的随机波动，通常以分贝/赫兹（dBc/Hz）为单位。

相位噪声及其测试技术罗达 29071050130.引言调相系统的最终信噪比，会恶化某些调幅检波器的性能，限制FSK和PSK 的最小误码率，影响频分多址接收系统的最大噪声功率。

对相位噪声进行表征、测试以及如何减小相位噪声是电子系统中一个回避不了的问题。

本文较详细的阐述了相位噪声的概念及其测试。

1.相位噪声的概念及其表征1.1 相位噪声的概念相位噪声是指信号源中，输出频率的短期稳定性指标。

由于相位噪声的存在，引起载波频谱的扩展。

在实际应用，所有信号源的输出都存在着幅度、频率或相位的起伏，这些相位起伏的特征描述通常叫做相位噪声。

1.2 相位噪声的来源信号源中的杂散分量一般是由电源纹波、机械振动或系统内部鉴相信号的泄漏或其它电路的信号窜扰，具有一定的规律性。

另外一种呈随机分布的相位噪声通常是由振荡器本身内各器件所产生的各种随机噪声引起的。

1.3 单边带相位噪声的定义信号源中，由于相位噪声的存在，在频域中，输出信号的谱线相位调制边带的功率P SSB与总功率P S之比，即L(f m)= P SSB/P S=功率密度（一个相位调制边带1Hz）/总的载波功率L(f m)通常用相对于载波1Hz 带宽的对数来表示，单位为dBc/H为了得到L(f m)与随机的或正弦相位调制的一般关系，首先研究正弦相位调制信号，然后再研究随机相位调制信号。

1.3.1 正弦相位调制信号令正弦相位调制信号的瞬时相位为θ(t)=θm sin2πf m t于是得到相位调制信号为V(t)=V0cos(2πf0t+θm sin2πf m t) (1)假定θm<<1rad，式(1)可以简化成V(t)=V0cos2πf0t+(θm/2)V0cos2π(f0+f m)t=(θm/2)V0cos2π(f0-f m)t上式中，第一项为载波信号，后两项为噪声边带分量，称为相位噪声。

这样，一个噪声边带信号的幅度与载波信号幅度之比为V SSB/V S=V0J1(θm)/V0J0(θm)=J1(θm)/J0(θm)=θm/2如果用功率表示，可得到P SSB/P S=(0.25θm*θm=0.25θRMS*θRMS)，式中的θRMS为调相指数的有效值。
