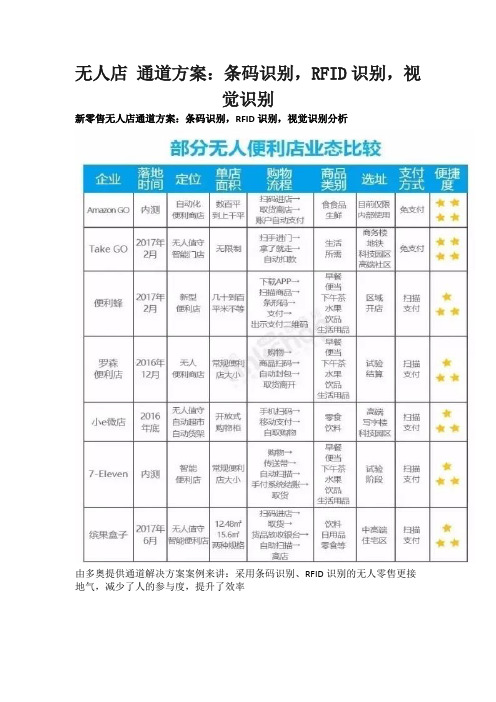

无人店 条码识别,RFID识别,视觉识别通道方案
无人店通道方案：条码识别，RFID识别，视觉识别新零售无人店通道方案：条码识别，RFID识别，视觉识别分析由多奥提供通道解决方案案例来讲：采用条码识别、RFID识别的无人零售更接地气，减少了人的参与度，提升了效率什么是RFID?射频识别，RFID(Radio Frequency Identification)技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。
RFID 技术最早起源于英国，应用于第二次世界大战中辨别敌我飞机身份，20 世纪60 年代开始商用。
RFID 技术是一种自动识别技术，后被广泛应用于身份证件、门禁控制、供应链和库存跟踪、汽车收费、防盗、生产控制、资产管理等方面。
在Walmart、Metro等零售业企业应用该技术后，RFID技术的发展也进入了黄金时代!基于RFID技术无人店的几种应用模式!基于RFID技术的无人店目前主要有以下三种模式，按使用流程来分主要分成：1、预识别(身份)模式2、免识别(身份)模式3、全开放模式预识别(身份)模式是指用户在打开智能商品柜或无人店大门时需先进行身份识别后方可进行商品购物的。
如欧尚引入的无人店，首先需扫描二维码(身份认证)后方可进入，即属于一种典型的预识别(身份)应用，如不能完成识别，则消费者无法进行购物动作! (商品均配有RFID标签，并形成相应电子账单)免识别(身份)模式是指用户无需进行身份识别即可进行商品购物。
一般此类无人店都会设有门禁系统，消费者通过物理开关可以直接进入店内，在消费者进入后，门禁自动锁死，消费者在购物完成且支付成功后，门禁方可重新开启。
(商品均配有RFID标签，并形成相应电子账单)全开放模式是指用户可自由出入店内，并可自由选择商品，商品带有RFID及二维码支付标签，消费者在选择商品并扫码完成支付后即可出店。
但如未完成支付而出店时，门禁系统会自动检测并报警。
RFID读写器制作
RFID实训产品
对学生的要求
要求学生学习完《物联网技术》课程之后，具备 RFID的基本知识
2、RFID的基本知识
2.1 RFID读写器的种类介绍 2.2 RFID工作原理 2.3 基于13.56MHz工作频率的实践制作
13.56Mhz RFID 射频读卡器制作目标 2.1 实训总目标 每位学生制作一个 13.56MHz 读卡器，学习并掌 握 1.物联网感知设备工作过程 2.射频无线通信及单片机制作与应用 3.射频芯片控制程序的编写 4.调试13.56MhzRFID 射频读卡器设备 重定义。
《RFID读卡器制作与应用开发实训》 1、实训目的 2、原理说明 3、实验准备 4、制作步骤 5、实验总结
RFID技术
RFID系统如图 所示，由三部 分组成: 电子标签 （Tag） 天线 (Antenna) 阅读器 (Reader)
1、实训目的
RFID是物联网专业知识的主要内容 学生缺乏实际动手能力 实训是全过程训练，不是实验 完整实训全过程需要10-20学时 读写器制作一般是20学时，具体分配（生产实 习8学时—设计，制作，焊接；实训课程12学时 —程序软件调试，一卡通应用开发调试）。还鼓 励自制RFID读卡器做大学生创新大赛，毕业设计 要求：每人自做一个RFID读卡器，会软硬件
对物联网专业学生实训的要求
每位学生制作一个13.56MHz读卡器，学习并掌握 1、物联网感知设备工作过程 2、单片机制作与应用 3、射频芯片控制程序的编写 4、调试RFID设备 5、对CDIO整体设计步骤体验(CDIO代表构思（ Conceive）、设计（Design）、实现（Implement ）和运作（Operate）,它以产品研发到产品运行的 生命周期为载体,让学生以主动的、实践的、课程 之间有机联系的方式学习工程)。
RFID天线制造方法简介
RFID天线制造方法简介目前我们了解的天线制作技术主要有三种：绕线式天线、印刷天线和蚀刻天线。
此外还有真空镀膜法生产RFID天线的，上述几种生产方法的特点比较如下：2.1 绕线式天线绕线和印刷技术在中国大陆得到了较为广泛的应用，台湾大部分的RFID标签制造商也是采用此技术。
利用线圈绕制法制作RFID标签时，要在一个绕制工具上绕制标签线圈并进行固定，此时要求天线线圈的匝数较多。
这种方法用于频率范围在125-134KHz的RFID标签，其缺点是成本高、生产速度慢、生产效率较低。
２.2 印刷天线印刷天线是直接用导电油墨（碳浆、铜浆、银浆等）在绝缘基板（或薄膜）上印刷导电线路，形成天线的电路。
主要的印刷方法已从只用丝网印刷扩展到胶印、柔性版印刷、凹印等制作方法，较为成熟的制作工艺为网印与凹印技术。
其特点是生产速度快，但由于导电油墨形成的电路的电阻较大，它的应用范围受到一定的局限。
2.３蚀刻天线印制电路的蚀刻技术主要应用于欧洲地区，而在台湾，目前仅少数软性电路板厂有能力运用此技术制造RFID标签天线。
蚀刻技术生产的天线可以运用于大量制造13.56M、UHF频宽的电子标签中，它具有线路精细、电阻率低、耐候性好、信号稳定等优点。
3、蚀刻天线制作方法简介蚀刻天线常用铜天线和铝天线,其生产工艺与挠性印制电路板的蚀刻工艺接近。
3.1 蚀刻天线的制作流程挠性聚酯覆铜(铝)板基材――贴感光干膜／印感光油墨――连续自动曝光――显像――蚀刻――退膜--水洗--干燥—质检—包装３.2 制作流程说明挠性聚酯覆铜(铝)板基材：采用软板专用的合成树脂胶（环氧胶、丙烯酸胶）将铜箔(铝箔)与聚酯膜压合在一起，经高温后固化后而成，其电性能、耐高温性、耐腐蚀性较强。
材料的组成截面图如下：贴感光感膜／印感光油墨：通过滚压的方式将一层感光膜贴敷在基材的金属面；或在基材的金属面印上一层感光湿膜，经干燥后使用。
材料的组成截面图如下所示：曝光：通过自动连续曝光机，自动对位曝光将菲林上的电路图性转移到感光膜上。
射频识别中的标签设计与制作
射频识别中的标签设计与制作射频识别（RFID）技术是一种通过无线电波进行自动识别的技术，已经广泛应用于物流管理、供应链追溯、智能交通等领域。
而在RFID系统中，标签的设计与制作是至关重要的一环。
本文将探讨射频识别中的标签设计与制作的相关问题。
一、RFID标签的基本原理在了解标签的设计与制作之前，我们首先需要了解RFID标签的基本原理。
RFID标签由芯片和天线组成，芯片用于存储和处理数据，而天线则用于接收和发送无线信号。
当标签靠近读写器时，读写器会向标签发送电磁波，激活标签的芯片，从而实现数据的读取和写入。
二、标签的设计考虑因素在设计RFID标签时，需要考虑以下几个因素：1. 尺寸与材料：标签的尺寸和材料直接影响着标签的适用场景和读取距离。
一般来说，尺寸较小的标签适用于贴在物品表面的应用，而尺寸较大的标签适用于挂在物品上的应用。
材料的选择也要考虑标签的耐用性和环境适应性。
2. 天线设计：天线是RFID标签中最重要的部分之一，它直接决定了标签的读取距离和方向性。
天线的设计需要考虑标签的尺寸、频率、工作环境等因素，以实现最佳的读取效果。
3. 芯片选择：不同的RFID芯片有不同的功能和存储容量，因此在设计标签时需要根据具体应用需求选择合适的芯片。
一般来说，高频RFID标签适用于近距离读取，而超高频RFID标签适用于远距离读取。
三、标签的制作过程标签的制作过程一般包括以下几个步骤：1. 芯片编程：在制作标签之前，需要先将芯片进行编程，设置标签的唯一识别码和存储数据等信息。
这一步需要使用专门的编程设备和软件。
2. 天线制作：天线的制作需要使用导电材料，如铜箔或铝箔，通过印刷、切割等工艺将导电材料制成特定形状的天线。
制作好的天线需要与芯片连接，形成完整的标签。
3. 封装与封装：将芯片和天线封装在合适的材料中，以保护标签免受外界环境的影响。
常见的封装材料包括塑料、纸张等。
4. 测试与质量控制：在标签制作完成后，需要进行测试以确保标签的正常工作。
低功耗便携式RFID阅读器的软硬件设计与实现
低功耗便携式RFID阅读器的软硬件设计与实现摘要：RFID（Radio Frequency Identification）技术因其高效、快捷的数据读取方式而被广泛应用于物流、仓储管理等领域。
本文针对现有RFID阅读器存在功耗过高的问题，设计并实现了一种低功耗便携式RFID阅读器。
该阅读器通过采用低功耗的硬件设计和优化的软件算法，实现了长时间的连续工作，并具备便携性和高效性。
1. 引言随着物联网技术的发展，RFID技术在物流、仓储管理等领域的应用越来越广泛。
然而，传统的RFID阅读器在工作过程中功耗较高，限制了其连续工作时间和便携性。
因此，设计一种低功耗的便携式RFID阅读器具有重要意义。
2. 硬件设计为了降低功耗，本文采用了多种硬件设计方案。
首先，选用了低功耗的微处理器作为主控芯片，并通过优化电源管理电路，降低了功耗。
其次，采用高效的射频天线设计，提高了接收和发送信号的效率，并减小了功耗。
此外，还采用了低功耗的存储器和显示屏，进一步降低了功耗。
3. 软件设计为了提高阅读器的工作效率和降低功耗，本文设计了优化的软件算法。
首先，通过合理的数据缓存机制，减少了对存储器的频繁读写，从而降低了功耗。
其次，通过优化数据处理算法，提高了数据读取的速度和准确性。
最后，通过合理的任务调度算法，降低了处理器的负载，进一步降低了功耗。
4. 实现与测试本文基于硬件设计和软件算法，制作了一台低功耗便携式RFID阅读器，并进行了实验测试。
实验结果表明，该阅读器在正常工作状态下，功耗较传统阅读器降低了约30%。
同时，阅读器具备较长的连续工作时间，且具备较高的读取速度和准确性。
5. 结论通过本文的研究，成功设计并实现了一台低功耗便携式RFID阅读器。
该阅读器通过优化的硬件设计和软件算法，实现了长时间的连续工作，具备了较高的读取速度和准确性。
本研究为低功耗RFID阅读器的设计与实现提供了一种新的思路和方法。
关键词：低功耗、便携式、RFID阅读器、硬件设计、软件算法。
RFID物联网智能布草芯片及设备
物联网智能芯片功能针对酒店、宾馆、医院、企业等使用的布草纺织品，在每一件布草纺织品上加上用于追溯盘点的RFID物联网芯片，每一个芯片有自己唯一的“身份证”号码，不可更改。
在每一个环节上，放置固定式全自动易通道读标机或分拣台或手持扫描机，做到全程可追溯。
在每一个节点上传布草纺织品状态到云端服务器，真正做到“物联网”。
这样在各个环节就能确保快速的交接工作，提高了布草收集/点数的效率和准确性，大大降低了布草作用方的人工成本，也提升了洗涤企业的运送车辆的使用率。
同时在租赁业务中，能做到实时追溯管理，也能快速查询布草的洗涤使用次数/洗涤方案/使用者等信息，当发生损伤、布草丢失的时候，可以责任落实到个人。
目前已有多个医院、宾馆、铁路部门及洗涤企业在正常运行。
现有痛点未来改变洗涤厂业务散、小、乱生产成本居高不下，自动化设备无法发挥应有的功效服务半径小、无法做强做大痛点提高效率，设备产能最大化，降低成本通过信息化管理，建立周转仓，有效放大业务区域通过RFID 智能芯片管理，点数交接快速、准确，布草实时跟踪布草规格较统一，减少分类洗涤，提高洗涤效率及产能布草数量交接繁琐，准确率低生产时间被压缩，设备产能低下租赁+RFID 智能化管理，快速扩张业务将来RFID 智能布草管理系统价值信息化可视化自动化智能化人力成本减少20-30%布草周转次数提升2-3倍布草运输车利用率提升40%布草缺失率减少99%有效降低风险RFID 布草洗涤管理系统结构流程图3.洗涤厂对脏/净布草批量读取入/出库4、布草不良芯片自动识别、剔除，不同用户布草自动识别管理5.干净布草分拣出库2.脏布草收集、扫描点数交接出凭证1.标签缝制，注册微软云平台RFID 洗涤标签手持扫描仪易通道读标机布草芯片自动识别管理控制设备分拣台基础数据库客户端管理系统标签参数说明芯片类型：最新版高通自动调频RFID芯片标签频率：860~960MHz高性能RFID智能洗涤芯片标签协议标准：ISO/IEC 18000-6C / EPC Class1 Gen2生产工艺：耦合+缝纫标签尺寸：87*18*0.9mm(芯片位置为2.5mm)芯片存储：EPC 128bit TID 48bit32 bits Access / 32 bits kill工作模式：无源读取距离：1-6米（与环境及读写器性能有关）数据保存：50年写入次数：100000次读取次数：不限标签使用寿命：200次高性能群读点数手持机票据打印一体机（含APP）用于酒店方员工交接班时盘点，与洗涤厂在脏布草及净布草的交接时扫描点数，并打印出交接凭证1.产品品牌：nethom2.产品型号：swing-u，3.产品尺寸：255*105*35mm4.Reader芯片：Impinj R2000 chipset*5.协议标准：ISO-18000-6C/EPC G26.使用频率：UHF US Standard 902-928MHz7.识别速度：5秒100枚8.设备存储：MAX:30000 TAG9.通讯方式：USB+蓝牙1.产品名称：票据打印一体机（含APP）2.产品尺寸：219*89*62mm3.操作系统：Android 6.04.触控屏：IPS/电容触控屏5.处理器：MTK6580 四核A71.3GHz6.存储容量：1GB RAM,8G ROM7.打印方式：行式热敏8.通讯方式：WIFI 蓝牙4.0 3G9.电池容量：7.4V 4000mAh易通道高效读标机用于洗涤厂在脏布草入库及干净布草出库时大批量快速高效的读取布草数量及类别，每10秒读取数不低于500条，准确率达99.99%1.产品品牌：2.产品型号：易通道加强型3.工业计算机：Advantech工控4.双读写器设计：美国进口核心射频模块, 最大射频输出31.5dBi大型通道使用双射频基站5.工作频率：UHF US Standard902-928MHz6.协议标准：ISO/IEC18000-6C7.天线设计：多阵列圆极化天线，变频移动扫描，智慧选择天线算法8.单次读取标签数量：小于等于1000枚，9.产品性能：标准环境下，1000枚标签读取时间为1分钟，San2模式，干燥床单叠放，料车为塑料料车，准确大于99.99%。
RFID天线制造方法简介
RFID天线制造方法简介目前我们了解的天线制作技术主要有三种：绕线式天线、印刷天线和蚀刻天线。
此外还有真空镀膜法生产RFID天线的，上述几种生产方法的特点比较如下：2.1 绕线式天线绕线和印刷技术在中国大陆得到了较为广泛的应用，台湾大部分的RFID标签制造商也是采用此技术。
利用线圈绕制法制作RFID标签时，要在一个绕制工具上绕制标签线圈并进行固定，此时要求天线线圈的匝数较多。
这种方法用于频率范围在125-134KHz的RFID标签，其缺点是成本高、生产速度慢、生产效率较低。
２.2 印刷天线印刷天线是直接用导电油墨（碳浆、铜浆、银浆等）在绝缘基板（或薄膜）上印刷导电线路，形成天线的电路。
主要的印刷方法已从只用丝网印刷扩展到胶印、柔性版印刷、凹印等制作方法，较为成熟的制作工艺为网印与凹印技术。
其特点是生产速度快，但由于导电油墨形成的电路的电阻较大，它的应用范围受到一定的局限。
2.３蚀刻天线印制电路的蚀刻技术主要应用于欧洲地区，而在台湾，目前仅少数软性电路板厂有能力运用此技术制造RFID标签天线。
蚀刻技术生产的天线可以运用于大量制造13.56M、UHF频宽的电子标签中，它具有线路精细、电阻率低、耐候性好、信号稳定等优点。
3、蚀刻天线制作方法简介蚀刻天线常用铜天线和铝天线,其生产工艺与挠性印制电路板的蚀刻工艺接近。
3.1 蚀刻天线的制作流程挠性聚酯覆铜(铝)板基材――贴感光干膜／印感光油墨――连续自动曝光――显像――蚀刻――退膜--水洗--干燥—质检—包装３.2 制作流程说明挠性聚酯覆铜(铝)板基材：采用软板专用的合成树脂胶（环氧胶、丙烯酸胶）将铜箔(铝箔)与聚酯膜压合在一起，经高温后固化后而成，其电性能、耐高温性、耐腐蚀性较强。
材料的组成截面图如下：贴感光感膜／印感光油墨：通过滚压的方式将一层感光膜贴敷在基材的金属面；或在基材的金属面印上一层感光湿膜，经干燥后使用。
材料的组成截面图如下所示：曝光：通过自动连续曝光机，自动对位曝光将菲林上的电路图性转移到感光膜上。
简易RFID标签记数盘点机的制作流程
本技术新型公开了一种简易RFID标签记数盘点机，属于RFID标签记数盘点机领域，该简易RFID标签记数盘点机，包括电脑显示屏，所述电脑显示屏的底部设有连接外壳，所述连接
外壳的顶部开设有凹槽，所述连接外壳的凹槽处与电脑显示屏的底部互相适配，所述连接外壳的外侧设有把手机箱，所述把手机箱的内侧开设有方形凹槽；通过设置的测试天线，能够有效的对需要测试的标签进行测试，同时通过设置的读写器，可以快速的进行计数，且速度较快，准确率高，没有误差，能够极大的节约测试的时间，而通过设置的把手机箱以及连接外壳的设置，使得整体装置的重量比较轻便，能够便于携带，可携带到任何场地进行计数检测使用。
权利要求书1.一种简易RFID标签记数盘点机，包括电脑显示屏(01)，其特征在于：所述电脑显示屏(01)的底部设有连接外壳(04)，所述连接外壳(04)的顶部开设有凹槽，所述连接外壳(04)的凹槽处与电脑显示屏(01)的底部互相适配，所述连接外壳(04)的外侧设有把手机箱(03)，所述把手机箱(03)的内侧开设有方形凹槽，所述把手机箱(03)的方形凹槽处固定连接有测试天线(02)，所述测试天线(02)位于把手机箱(03)的中部，所述把手机箱(03)的方形凹槽处设有支承条(06)，所述支承条(06)的外侧设有读写器(05)，且读写器(05)的左端与把手机箱(03)方形凹槽的内侧固定连接，所述支承条(06)与读写器(05)均位于测试天线(02)的底部，所述电脑显示屏(01)的直径等于所述测试天线(02)的直径，且所述电脑显示屏(01)与测试天线(02)相适配。2.根据权利要求1所述的一种简易RFID标签记数盘点机，其特征在于：所述连接外壳(04)的
内侧开设有若干组排风孔(08)，所述排风孔(08)等距离排布，且所述排风孔(08)位于连接外壳(04)的左侧。
3.根据权利要求1所述的一种简易RFID标签记数盘点机，其特征在于：所述连接外壳(04)的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术公开了一种便捷高效、多功能RIFD扫描通道机，包括一个通道箱体，在所述通道箱体内设有一个RFID扫描通道，在所述的通道箱体的顶部设有摄像头、通道箱体的底部设有称重装置，所述的通道箱体通过一个悬臂与一个计算机、打印机相连，在通道箱体的出入口位置设有一个拉链式轨道卷帘屏蔽门，卷帘屏蔽门的门框为U型吸波门框；通道箱体外壳整体用金属材料或采用粘合有RFID屏蔽布的其他非金属材料制作，通道箱体内壁用集成墙板搭建，通道箱体和内壁之间设有夹层，扫描通道顶部和两侧的夹层内置入RFID读写器和多个RFID天线；RFID读写器和多个RFID天线相连；RFID读写器、摄像头、称重装置均与所述的计算机相连，所述的计算机与卷帘屏蔽门PLC控制器相连。
技术要求1.一种便捷高效、多功能RIFD扫描通道机，功能集自动称重、拍照、RFID扫描和打印于一体，其特征在于，包括一个通道箱体，在所述通道箱体内设有RFID扫描装置，在所述的通道箱体的顶部设有闪光摄像头、通道箱体的底部设有称重装置，所述的通道箱体通过一个悬臂与主控电脑相连，所述的主控电脑与打印机相连，在通道箱体的出入口位置设有一个卷帘屏蔽装置；所述的通道箱体外壳整体用金属材料制作，或采用粘合有RFID屏蔽布的其他非屏蔽材料制作，通道箱体内壁用集成墙板搭建，通道箱体和内壁之间设有夹层，通道箱体顶部和两侧的夹层内置入超高频RFID读写器和多个RFID天线，每个RFID天线连接RFID读写器；所述的RFID读写器、闪光摄像头、称重装置均与所述的主控电脑相连，所述的主控电脑与卷帘屏蔽门的PLC控制器相连。
2.如权利要求1所述的一种便捷高效、多功能RIFD扫描通道机，其特征在于，所述的卷帘屏蔽装置包括U型吸波门框/U型轨道、屏蔽帘、电机、和下垂配重装置；U型轨道内置在所述的U型吸波门框内，所述的U型吸波门框的顶部设有管状电机，所述的屏蔽帘包括基布、树脂拉链、平行筋和RFID屏蔽布，在基布的两侧连接树脂拉链，在基布的表面设有与树脂拉链平行的平行筋；所述的RFID屏蔽布胶和在基布内侧；所述的树脂拉链位于U型轨道内，屏蔽帘升降时沿U型轨道上下滑动。
3.如权利要求2所述的便捷高效、多功能RIFD扫描通道机，其特征在于，所述的卷帘屏蔽门安装有绝对值型编码器和多个光电传感器，操控系统的控制按钮包括电源、升、降、急停四个按钮，控制按钮与PLC控制器相连，控制卷帘门升降。
4.如权利要求2所述的便捷高效、多功能RIFD扫描通道机，其特征在于，所述的下垂配重装置隐藏在通道门口两侧的夹层内，下垂配重装置包括钢丝绳和配重块，所述钢丝绳连接配重块绕定滑轮牵引屏蔽帘下垂。
5.如权利要求2所述的便捷高效、多功能RIFD扫描通道机，其特征在于，所述的U型轨道采用U型超高分子量聚乙烯静音轨道。
6.如权利要求2所述的便捷高效、多功能RIFD扫描通道机，其特征在于，所述基布用PVC 膜布或PVDF膜布。
7.如权利要求1所述的一种便捷高效、多功能RIFD扫描通道机，其特征在于，多个所述的RFID天线感应批量带有RFID标签的物品中的RFID信息，发送至超高频RFID读写器进行读写；同时将读到的批量的RFID信息发送至所述主控电脑，由所述主控电脑对批量的RFID 信息进行分析、整理并存储。
8.如权利要求1所述的一种便捷高效、多功能RIFD扫描通道机，其特征在于，RFID扫描通道内的可视底面整体为称重装置的称重台面,称重台面的上面黏贴涂敷型吸波材料，或者称重台面的上面放置一张非金属板以防止商品标签直接和称重台面接触。
9.如权利要求1所述的一种便捷高效、多功能RIFD扫描通道机，其特征在于，在所述的RFID扫描通道的进出口位置设置有斜坡面通道。
技术说明书一种便捷高效、多功能RFID扫描通道机技术领域本技术涉及一种扫描通道机，尤其涉及一种便捷高效的多功能RFID扫描通道机，属于RFID扫描通道机技术领域。
背景技术分销配货、调拨配货环节，按需求多数情况下商品需要拆箱重新组包，组包方式用箱、用袋子或者单件捆扎等多种样式，包装规格大小不一、体积重量不等，特别是同时给众多客户、店面配货时，场景比较杂乱。
对此，人为统计、称重、打印很麻烦也容易出错，随着RFID技术的应用，分销、调拨配货环节，需要一种操作便捷、高效屏蔽，自动称重、拍照、RFID扫描和实时打印的多功能设备。
但是，技术人发现现有的RFID扫描通道机或扫描系统或一体机不但功能不能满足上述需求，同时卷帘屏蔽门存在以下不足：(1)屏蔽效果不够好，屏蔽门帘可以挡住电磁波不能直接通过，但是不能阻止电磁波反射，电磁波经过反射利用门口缝隙仍然有出入现象；(2)升降速度和静音效果有待进一步优化。
技术内容本技术的目的在于解决上述问题，满足业务需求，提供一种操作便捷、高效屏蔽，自动称重、拍照、RFID扫描和实时打印于一体的多功能RFID扫描通道机。
本技术采用如下技术方案：一种便捷高效、多功能RFID扫描通道机，包括通道箱体、卷帘门屏蔽装置、称重装置、RFID扫描装置、闪光摄像头、主控电脑和打印机；在所述通道箱体的出入口位置设有卷帘屏蔽装置，所述通道箱体内设有RFID扫描装置，在通道的顶部设有闪光摄像头、通道的底部设有称重装置，所述的通道箱体通过一个悬臂与主控电脑相连，所述的主控电脑与打印机相连；所述的通道箱体的外壳整体用金属材料或其它非屏蔽材料粘合RFID屏蔽布制作，通道箱体内壁用集成墙板搭建，通道箱体顶部、后端和两侧的外壳与内壁之间设有空心层，通道进出共用一个门口；所述的卷帘门屏蔽装置安装在通道箱体的门口，包括U型吸波门框、U型轨道、屏蔽帘、电机、绝对值型编码器、光电传感器、PLC控制器、控制按钮和下垂配重装置；作为进一步的技术方案，所述的U型吸波门框，其在于通道门的门框制造成U型，U型门框内黏贴涂敷型吸波材料以阻止电磁波反射；所述的U型轨道采用超高分子量聚乙烯材料，U型轨道内置在所述的U型吸波门框内；所述的U型吸波门框的顶部设有电机，所述的屏蔽帘的底部连接所述的下垂配重装置，屏蔽帘的顶部与所述的电机相连，电机驱动屏蔽帘；所述的屏蔽帘包括基布、树脂拉链、平行筋和RFID屏蔽布；在基布的两侧连接树脂拉链，在基布的表面设有与树脂拉链平行的平行筋；所述的RFID屏蔽布胶和在基布内侧；所述的树脂拉链位于超高分子量聚乙烯U型轨道内，屏蔽帘升降时沿轨道上下滑动，缝隙小、静音、顺溜、不脱轨；作为进一步的技术方案，所述基布用PVC(Polyvinyl chloride)膜布或PVDF(polyvinylidene fluoride聚偏二氟乙烯)膜布。
进一步的，应用热熔技术在基布里面的左右两边沿上下方向热熔工业树脂拉链。
进一步的，所述的平行筋采用橡胶平行筋，平行筋的厚度与树脂拉链厚度相当起到平衡作用；平行筋和基布应用热熔技术熔合在基布的外侧。
所述的光电传感器设置在U型门框一侧的顶部、底部和中间，分别用于感知屏蔽门是否升降到位和感知屏蔽门关闭时通道口是否有物体影响；所述的绝对值型编码器、每个光电传感器和电机电源连接PLC控制器，PLC控制器设置在通道箱体的顶部夹层内一侧的开口处；所述的下垂配重装置隐藏在通道门口两侧的夹层内，卷帘底部两边各用钢丝绳连接相同质量的配重块，两边的钢丝绳各绕定滑轮牵引屏蔽帘下垂；所述的卷帘门控制按钮、主控电脑和打印机，均设置在通道箱体右前方一个悬臂上；进一步的，所述的卷帘门控制按钮包括：电源、升、降、急停四个按钮，卷帘门的升降按钮结合PLC控制器控制；所述的称重装置在通道箱体内的底部，包括称重台面和称重传感模块，所述的称重台面占用通道箱体内的整个底面，称重台面和通道箱体的内壁留有适当间隙，所述称重感应模块通过RS-232/RS485/蓝牙等输出串口连接主控电脑；进一步的，所述的称重台面一般为金属台面，称重台面的上面黏贴涂敷型吸波材料，或者称重台面的上面放置一张非金属板以防止商品标签直接和称重台面接触；所述的RFID扫描装置设置在通道箱体的顶部和两侧的夹层内，包括一个RFID读写器和多个RFID天线，每个RFID天线分别连接RFID读写器，RFID读写器连接主控电脑；所述的闪光摄像头在通道箱体内的顶部，闪光摄像头连接主控电脑；进一步的，所述的主控电脑连接RFID读写器、PLC控制器、称重模块、闪光摄像头和打印机；主控电脑安装开机自动启动的融合RFID扫描、称重和拍照的出入库端管理软件；进一步的，在所述的通道箱体的进出口还设置有斜坡面垫板，以方便货物出入。
本技术的有益效果如下：本技术公开的一种便捷高效、多功能RFID扫描通道机，整体实现：操作便捷、高效屏蔽，自动称重、拍照、RFID扫描和实时打印的一体化、智能化；1、本技术设置的通道门的门框为U型吸波门框，门口缝隙反射过来的电磁波被吸波材料转化为热能消失，使得屏蔽门屏蔽效果达到毫米级甚至零距离接触100％屏蔽；2、本技术通过在屏蔽帘的两侧设置工业树脂拉链，且工业树脂拉链置入U型超高分子量聚乙烯静音轨道内，屏蔽帘升降时沿轨道上下滑动，缝隙小、静音、顺溜、速度快、不脱轨；3、当货物送入扫描通道内按下“降”按钮时，卷帘屏蔽门启动关闭，当卷帘屏蔽门关闭到位或者感知下方有障碍物时、PLC控制器控制卷帘自动停止；当卷帘屏蔽门关闭到位，同时通过称重模块感知通道内有需扫描的货物，主控电脑自动启动RFID扫描和拍照，并且称重、拍照、RFID扫描的结果数据自动显示在主控电脑上；4、当扫描完成在电脑上点击“完成”，单据保存、打印机打印出单，卷帘屏蔽门自动打开复位；或者按下“升”按钮，卷帘屏蔽门开启到位并自动停止；5、设计科学，具有较高的使用价值，方便量产、组装和维护；附图说明构成本技术的一部分的说明书附图用来提供对本技术的进一步理解，本技术的示意性实施例及其说明用于解释本技术，并不构成对本技术的不当限定。
图1为操作便捷、多功能RFID扫描通道机示意图。
图2是电脑连接示意图。
图3是管状电机卷帘屏蔽门示意图。
图4(a)、图4(b)是U型吸波门框和U型超高分子量聚乙烯静音轨道示意图。
图5是U型超高分子量聚乙烯静音轨道和树脂拉链衔接示意图。
图6是卷帘下垂配重示意图。
图中标记其中：1是扫描通道进出口，2是称重模块的台面，3是通道左边一侧，4是通道右边一侧，5是U型卷帘门框，6是闪光灯摄像头，7是通道机顶部，8是悬臂，9是计算机，10是操控按钮，11是斜坡垫板,d1是打印机；12是管状电机；16是U型轨道，17是工业树脂拉链，18是屏蔽帘，19是橡胶平行筋,20铅块，21定滑轮，22定滑轮，23钢丝绳。
具体实施方式应该指出，以下详细说明都是例示性的，旨在对本技术提供进一步的说明。
除非另有指明，本文使用的所有技术和科学术语具有与本技术所属技术领域的普通技术人员通常理解的相同含义。
