聚氨酯 环氧树脂 丙烯酸酯
- 格式：doc
- 大小：20.54 KB
- 文档页数：5
下载文档原格式
合集下载
国内常用粘合剂
我国合成胶粘剂生产企业比较分散，有2000多家，并有数百家专门生产通用品种如脲醛树脂胶粘剂、聚醋酸乙烯胶粘剂、聚丙烯酸树脂胶粘剂等。
脲醛树脂、酚醛、三聚氰胺—甲醛胶粘剂：主要用于木材加工行业，使用后的甲醛释放量高于国际标准。
聚丙烯酸树脂：主要用于生产压敏胶粘剂，也用于纺织和建筑领域。
近年来，国内企业从国外引进数条压敏胶粘制品生产流水线，推动了国内聚丙烯酸树脂生产技术的发展。
聚氨酯胶粘剂：能粘接多种材料，粘接后在低温或超低温时仍能保持材料理化性质，主要应用于制鞋、包装、汽车、磁性记录材料等领域。
近几年，国内聚氨酯胶粘剂年产量以平均30%的速度增长。
国内现约有170家工厂在生产100多种不同规格的此类胶粘剂。
热熔胶粘剂：根据原料不同，可分为EVA热熔胶、聚酰胺热熔胶、聚酯热熔胶、聚烯烃热熔胶等。
目前国内主要生产和使用的是EVA热熔胶。
聚烯烃系列胶粘剂主要原料是乙烯系列、SBS、SIS共聚体。
环氧树脂胶粘剂：可对金属与大多数非金属材料之间进行粘接，广泛用于建筑、汽车、电子、电器及日常家庭用品方面。
国内生产环氧树脂胶粘剂工厂有100多家，分布较分散，年产量约为1万吨。
有机硅胶粘剂：是一种密封胶粘剂，具有耐寒、耐热、耐老化、防水、防潮、伸缩疲劳强度高、永久变形小、无毒等特点。
近年来，此类胶粘剂在国内发展迅速，但目前我国有机硅胶粘剂的原料部分依靠进口。
合成胶粘剂：主要用于木材加工、建筑、装饰、汽车、制鞋、包装、纺织、电子、印刷装订等领域。
目前，我国每年进口合成胶粘剂近20万吨，品种包括热熔胶粘剂、有机硅密封胶粘剂、聚丙烯酸胶粘剂、聚氨酯胶粘剂、汽车用聚氯乙烯可塑胶粘剂等。
同时，每年出口合成胶粘剂约2万吨，主要是聚醋酸乙烯、聚乙烯酸缩甲醛及压敏胶粘剂。
木材加工用胶粘剂：用于中密度纤维板、石膏板、胶合板和刨花板等。
建筑用胶粘剂：主要用于建筑工程装饰、密封或结构之间的粘接。
随着建筑行业发展，高层建筑、室内装饰的发展需要，建筑用胶粘剂用量急剧增加。
丙烯酸树脂分类详解
丙烯酸树脂分类详解一、油性丙烯酸树脂(油性固体丙烯酸树脂/油性液状丙烯酸树脂）A油性液状丙烯酸树脂指树脂固含量为30-80％的丙烯酸树脂，这类树脂是经乳液聚合反应而成的含有有机溶剂的丙烯酸树脂，而当因含量在大于60％以上时！就称为：高固体分丙烯酸树脂，这类树脂粘度低！低VOC含量！当固含量是在50％左右的，有热塑性和热固性丙烯酸树脂，也就是我们涂料行业通常在应用上面说的单组分和双组分.1、单组分涂料一般也叫自干型的涂料，也就是以热塑性丙烯酸树脂为成膜物的涂料.2、热固性丙烯酸树脂一般配上氨基树脂时，因两者之间的氨基和羟基反应,按理说应算是双组分涂料用的，也就是通常所说的烤漆,一般应用在金属上面用的烤漆，一般烤的温度在100度以上，这类应用是最为古老，最为早的，生活中常可看到。
3、热固性丙烯酸树脂一般配用固化剂（一般是异氰酸酯)，再加入其它料，也就成为涂料行业中所说的双组分涂料了，既有主剂（丙烯酸树脂)、固化剂、稀释剂了，这类性能较热塑性丙烯酸树脂为稳定，且性能也较为优越。
B油性固体丙烯酸树脂:（普通油性热塑性固体丙烯酸树脂/特殊功能油性固体丙烯酸树脂）固体丙烯酸树脂，现在市面上主要的还是以热塑性固体丙烯酸树脂为主！这类热塑性固体丙烯酸树脂,也叫溶剂型固体丙烯酸树脂。
因为他们一般都是溶于溶剂的，如苯类、酯类、酮类、氯化类、醚类、醇类等！根据合成的不同溶解性就有不同!固体丙烯酸树脂，最通常用到的牌号一般都是由MMA和BMA，也就是甲基丙烯酸甲酯、甲基丙烯酸丁酯等合成。
因带甲基的丙烯酸酯单合成的单体玻璃化温度较高！树脂的性能一般都是由生产工艺中单体的配方原料性能而决定的！当所合成单体全用MMA时！它的硬度就会很高！也就我们常说的压克力、有机玻璃了！但此类树脂不易做为涂料上面使用！一般应用于塑料板材上面！普通的固体丙烯酸树脂一般就是由MMA、BMA以不同比例进配方中合成不同指标性能的固体丙烯酸树脂！通常的玻璃化温度在50-100之间!软化点也在150—200度之间！分子量由其它合成助剂取决！这类树脂在应用上面是最普遍的，液体的热塑性丙烯酸树脂有应用到的！它一般也都应用得到！只是有些达不到液体性能的效果.在用途上可应用很广，比如：1、普通油性热塑性固体丙烯酸树脂用途:最早的固体丙烯酸树脂是由英国ICI旗下的公司研发出来并投入市场的!最为通用型牌号为2013、2016，此二种型号为油溶性的丙烯酸树脂,可应用于各种塑料涂料、金属涂料、且应用于印刷油墨等多种涂料，多且应用于高档油墨上面！经调整过的型号欲有其它的功效！比如耐汽油、高光、高硬度等！再经市场投放后又研发了其它的应用于，比如皮革上面用的,再后来的较难附着的铝材、陶瓷、玻璃等底材上面应用！后因ICI旗下的几家公司分家！就有原主体公司（现中国地区名为英国路彩特公司)继承了原ICI的该树脂事业部！另几家也就是很有名的公司捷利康公司!其主要的牌号与ICI的牌号产品指标基本上相同！举此类树脂最常应用的几种地方：丝网印刷油墨：各种普通塑料底材涂料及油墨：金属船舶涂料：纸张木材涂料:一般玻璃化温度在50—80度,软化点在160左右，分子量在35000-80000。
UV胶组成成分
UV固化胶粘剂是由基础树脂，活性单体，光引发剂等主成分配以稳定剂交联剂、偶联剂等助剂组成。
其在适当波长的UV光照射下，光引发剂迅速生成自由基或离子，进而引发基础树脂和活性单体聚合交联成网络结构，从而达到粘接材料的粘接。
一、基础树脂1.1.1、不饱和聚酯树脂不饱和聚酯树脂是较早使用的光固化树脂。
它是由不饱和的二元酸(或酸酐>混以部分饱和的二元酸(或酸酐>与二元醇在引发剂的作用下反应制成线型聚酯。
在其分子结构中有不饱和的乙烯基单体存在，如果用活泼的乙烯基单体与这类不饱和的乙烯基单体共聚，则交连固化而成为体型结构。
由这种树脂制得的胶粘剂由于固化过程中体积收缩较大，胶接接头的内应力很大，胶层内部容易出现微裂而导致胶接力变小;同时由于高分子链中含有酯键，遇酸、碱易水解，因而耐介质性和耐水性较差，在高温多湿的环境下易变形，另外其固化速度较慢，因此综合性能较差。
多数作为非结构胶使用。
通过降低不饱和键含量，采用聚合收缩率小的单体，加入无机填料和热塑性高分子等，可以改善其的整体性能阳。
其的优势是价格低廉，在木器装饰方面仍有用武之地。
另一方面由于合成的原料种类很多，可以制得从坚硬直至非常柔软的树脂，仅需加入较少的单体就能获得低粘度，操作方便。
因此至今欧洲市场上其用量还占光固化树脂总量的24%。
1.1.2、聚酯丙烯酸酯它由醇酸缩合来制备，改变多元醇和多元酸的种类，调节多元醇、多元酸和(甲基)丙烯酸的摩尔比可以制得性能各异的胶粘剂。
一般而言，聚酯丙烯酸酯树脂粘度低，和其他树脂的相容性好，但其固化收缩率较高，因此作为成型物的时候，成型物的尺寸不太稳定，容易因应力而发生歪曲。
有将此种胶用于DVD光盘的报道，粘接性能较好。
1.1.3、环氧丙烯酸酯它由环氧化合物和 (甲基)丙烯酸或含有一OH的丙烯酸酯化而得到。
其中常用的环氧化合物或环氧树脂有双酚 A环氧树脂、六氢邻苯二甲酸环氧树脂、脂肪族环氧树脂等。
它的特点是在丙烯酸基的p位上有一个一OH基，故粘度较高。
印制板三防处理工艺流程

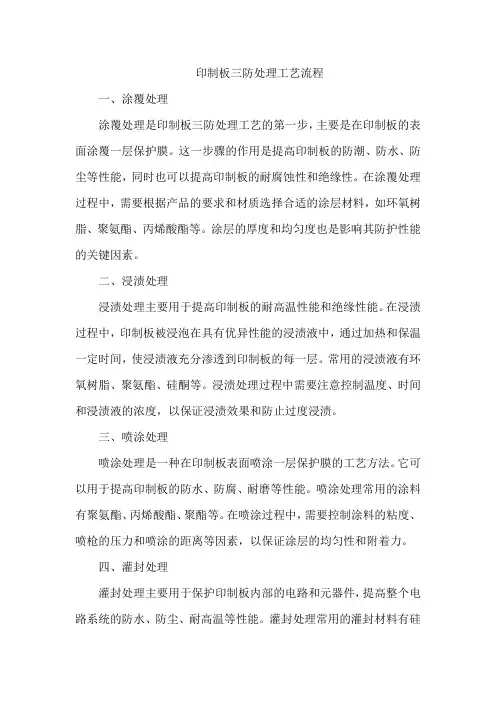

印制板三防处理工艺流程一、涂覆处理涂覆处理是印制板三防处理工艺的第一步，主要是在印制板的表面涂覆一层保护膜。
这一步骤的作用是提高印制板的防潮、防水、防尘等性能，同时也可以提高印制板的耐腐蚀性和绝缘性。
在涂覆处理过程中，需要根据产品的要求和材质选择合适的涂层材料，如环氧树脂、聚氨酯、丙烯酸酯等。
涂层的厚度和均匀度也是影响其防护性能的关键因素。
二、浸渍处理浸渍处理主要用于提高印制板的耐高温性能和绝缘性能。
在浸渍过程中，印制板被浸泡在具有优异性能的浸渍液中，通过加热和保温一定时间，使浸渍液充分渗透到印制板的每一层。
常用的浸渍液有环氧树脂、聚氨酯、硅酮等。
浸渍处理过程中需要注意控制温度、时间和浸渍液的浓度，以保证浸渍效果和防止过度浸渍。
三、喷涂处理喷涂处理是一种在印制板表面喷涂一层保护膜的工艺方法。
它可以用于提高印制板的防水、防腐、耐磨等性能。
喷涂处理常用的涂料有聚氨酯、丙烯酸酯、聚酯等。
在喷涂过程中，需要控制涂料的粘度、喷枪的压力和喷涂的距离等因素，以保证涂层的均匀性和附着力。
四、灌封处理灌封处理主要用于保护印制板内部的电路和元器件，提高整个电路系统的防水、防尘、耐高温等性能。
灌封处理常用的灌封材料有硅酮、环氧树脂、聚氨酯等。
灌封处理过程中，需要控制灌封材料的混合比例、灌封厚度和灌封压力等因素，以防止产生气泡和裂缝。
五、贴装元件贴装元件是将电子元件直接或间接粘贴在印制板上的工艺过程。
在贴装元件之前，需要对印制板表面进行清洁处理，保证表面干燥、无尘。
然后，根据设计要求将电子元件逐个粘贴在印制板上，再进行焊接和固定。
贴装元件的过程中需要注意元件的方向和位置，以保证电路的正确性和可靠性。
六、清洁处理清洁处理是印制板三防处理工艺中非常重要的一步，主要目的是去除印制板表面的污垢和杂质，提高产品的质量和稳定性。
清洁处理通常包括用溶剂浸泡、超声波清洗、喷淋清洗等方法。
在清洁过程中，需要选择合适的清洁剂和清洗方式，以避免对印制板表面和内部电路造成损伤。
环氧树脂的改性研究发展
环氧树脂的改性研究发展付东升 1 朱光明 1 韩娟妮2（1西北工业大学化工系，2西北核技术研究所）1、前言近年来，科研工作者对环氧树脂进行了大量的改性研究，以克服其性脆，冲击性、耐热性差等缺点并取得了丰硕的成果。
过去，人们对环氧树脂的改性一直局限于橡胶方面，如端羧基丁脂橡胶、端羟基丁腊橡胶、聚琉橡胶等[1—4]。
近年来，对环氧树脂的改性不断深入，改性方法日新月异，如互穿网络法、化学共聚法等，尤其是液晶增韧法和纳米粒子增韧法更是近年来研究的热点。
综述了近年来国内外对环氧树脂的改性研究进展。
2、丙烯酸增韧改性环氧树脂利用丙烯酸类物质增韧环氧树脂可以在丙烯酸酯共聚物上引入活性基团，利用活性基团与环氧树脂的环氧基团或经基反应，形成接技共聚物，增加两相间的相容性。
另一种方法是利用丙烯酸酯弹性粒子作增韧剂来降低环氧树脂的内应力。
还可以将丙烯酸酯交联成网络结构后与环氧树脂组成互穿网络(IPN)结构来达到增韧的目的。
张海燕[5]等人利用环氧树脂与甲基丙烯酸加成聚合得到环氧-甲基丙烯酸树脂(EAM)，其工艺性与不饱和聚酯相似，化学结构又与环氧树脂相似，得到的改性树脂体系经固化后不仅具有优异的粘合性和化学稳定性，而且具有耐热性好、较高的延伸率，固化工艺简单等优点。
同时由于共聚链段甲基丙烯酸酯的引入，体系固化时的交联密度降低，侧基的引入又为主链分子的运动提供更多的自由体积，因此改性体系的冲击性能得以提高。
韦亚兵[6]利用IPN法研究了聚丙烯酸酯对环氧树脂的增韧改性。
他将线性聚丙烯丁酯交联成网状结构后与环氧树脂及固化剂固化，形成互穿网络结构。
该方法增加了丙烯酸丁酯与环氧树脂的相容性。
该互穿网络体系具有较高的粘接强度和优异的抗湿热老化能力。
李已明[7]通过乳液聚合法首先制备出丙烯酸丁酯(PBA)种子乳液，在引发剂作用下合成出核乳液，然后在该种子上引入聚甲基丙烯酸甲酯壳层得到核壳粒子。
利用该粒子来增韧环氧村脂时，由于聚甲基丙烯酸甲酯的溶解度参数与环氧树脂的溶解度参数相近，因此两者的界面相容性非常好。
胶泥执行标准

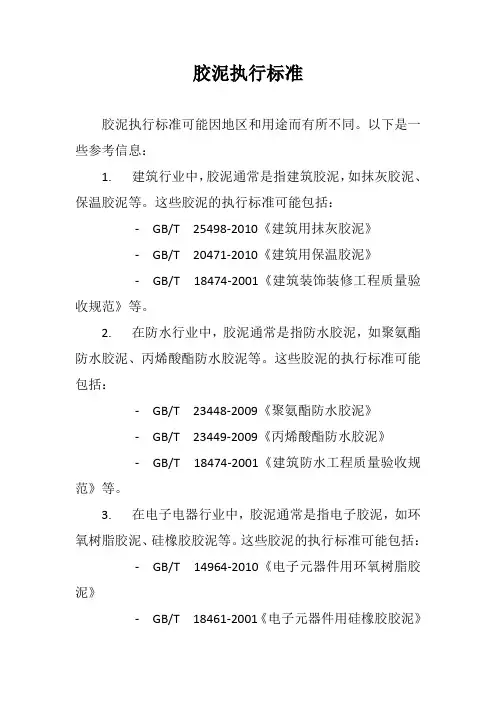

胶泥执行标准
胶泥执行标准可能因地区和用途而有所不同。
以下是一些参考信息：
1. 建筑行业中，胶泥通常是指建筑胶泥，如抹灰胶泥、保温胶泥等。
这些胶泥的执行标准可能包括：
-GB/T 25498-2010《建筑用抹灰胶泥》
-GB/T 20471-2010《建筑用保温胶泥》
-GB/T 18474-2001《建筑装饰装修工程质量验收规范》等。
2. 在防水行业中，胶泥通常是指防水胶泥，如聚氨酯防水胶泥、丙烯酸酯防水胶泥等。
这些胶泥的执行标准可能包括：
-GB/T 23448-2009《聚氨酯防水胶泥》
-GB/T 23449-2009《丙烯酸酯防水胶泥》
-GB/T 18474-2001《建筑防水工程质量验收规范》等。
3. 在电子电器行业中，胶泥通常是指电子胶泥，如环氧树脂胶泥、硅橡胶胶泥等。
这些胶泥的执行标准可能包括：-GB/T 14964-2010《电子元器件用环氧树脂胶泥》
-GB/T 18461-2001《电子元器件用硅橡胶胶泥》
-GB/T 14525-2010《电子元器件用橡胶胶泥》等。
需要注意的是，不同地区和用途的胶泥执行标准可能有所不同，具体执行标准需要根据当地相关法规和行业规范来确定。
环氧树脂的改性与增韧研究
环氧树脂的改性与增韧研究引言环氧树脂是一种重要的聚合物材料，具有优异的力学性能和化学稳定性，在工业领域中广泛应用。
然而，传统的环氧树脂存在一些固有的缺点，如脆性、易开裂和低冲击韧性等。
为了提高环氧树脂的性能，研究人员不断努力开展改性与增韧研究，以满足不同领域对材料性能的需求。
一、环氧树脂的改性方法1. 添加剂改性添加剂是改善环氧树脂性能的常见方法之一。
通过添加不同类型的添加剂，如填料、增塑剂和稀释剂等，可以调整环氧树脂的硬度、抗冲击性和粘附性等性能。
填料的加入可以增加环氧树脂的强度和硬度，同时降低成本。
增塑剂的加入可以提高环氧树脂的柔韧性和延展性，改善其加工性能。
稀释剂的加入可以调节环氧树脂的粘度，降低粘度有利于涂层的施工。
2. 聚合物改性聚合物改性是另一种常见的环氧树脂改性方法。
将其他聚合物与环氧树脂共混，可以改变其力学性能和热性能。
常用的聚合物改性剂包括丙烯酸酯、苯乙烯和聚酰胺等。
通过共混聚合，可以在环氧树脂中引入新的相，从而改善其力学性能和耐热性。
此外，聚氨酯改性剂也常用于环氧树脂的改性，可以提高其抗冲击性和抗裂性。
二、环氧树脂的增韧方法1. 纤维增韧纤维增韧是一种常用的增韧方法，主要通过引入纤维增强相来增加环氧树脂的韧性。
常用的纤维增韧剂包括玻璃纤维、碳纤维和芳纶纤维等。
这些纤维增韧剂具有高强度和高模量的特点，可以增加环氧树脂的拉伸强度和韧性。
此外，纤维增韧还能提高环氧树脂的热稳定性和抗老化性能。
2. 橡胶增韧橡胶增韧是另一种常见的增韧方法，通过在环氧树脂中引入橡胶颗粒，可以提高其冲击韧性和拉伸韧性。
常用的橡胶增韧剂包括丁苯橡胶、丙烯酸酯橡胶和乙烯-丙烯橡胶等。
橡胶颗粒能吸收冲击能量，从而有效阻止环氧树脂的开裂和断裂。
此外，橡胶增韧还能提高环氧树脂的耐热性和耐溶剂性。
三、环氧树脂的改性与增韧研究进展随着科学技术的不断发展，环氧树脂的改性与增韧研究取得了显著的进展。
一方面，研究人员通过改变添加剂的类型和含量，实现了对环氧树脂性能的精确调控。

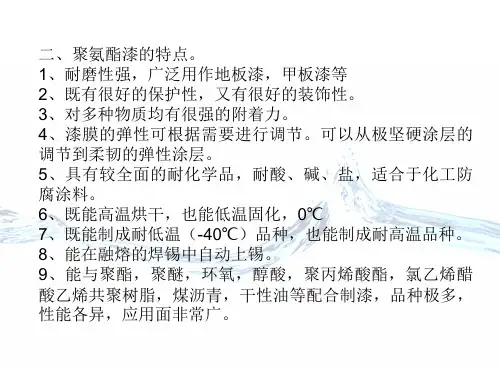

聚氨酯树脂教案PPT课件
3、有机膦--三丁膦，三乙基膦等，工业上用得不多。需要 注意的是，原料中存在的微量碱，微量水溶性金属盐如酚钠， 铁皂，水溶性铁盐等对异氰酸酯的反应也有催化作用。如处 理不当，容易产生凝胶使漆料报废。为消除微量碱的影响可 加入少量0.3%的磷酸或苯甲酰氯，邻硝基酰氯，其醇解时 产生的盐酸可中和碱性杂质。 四、水份消除剂。
预期的方向进行。 1、叔胺类---甲基乙二醇胺，二甲基乙醇胺、N-甲基吗啉， 二甲基环已胺，三亚乙基二胺、其中的三亚甲基二胺最为常 用，叔胺的催活性取决于其碱性强度和结构，催化活性随碱 性增大而增大。叔胺对芳香族TDI有显著的催化作用，但对 脂肪族HDI的催化作用极弱。而金属类化合物对芳香族或脂 肪族异氰酸酯都有强烈的催化作用。 2、有机金属化合物--二月桂酸二丁基锡，二酯酸二丁基锡， 辛酸亚锡。环烷酸锌，铝，铅等，其中以二月桂酸常用。它 对芳香族和脂及族异氰酸酯都有很强的催化作用，它对— NCO/ROH 型 反 应 的 催 化 能 力 比 叔 胺 强 得 多 ， 但 对 — NCO/H2O型反应则不及胺类、环烷酸锌对脂肪族的催化作 用强，而对芳香族的催化作用弱。
配方 ：
三、双组分聚氨酯漆（NCO/OH）主要指羟基固化的双 组分聚氨酯漆
1、多异氰酸酯组分 要求具有良好的溶解性以及与其他树脂的混溶性，
与乙组分合并后，可使用期限较长，NCO含量高，低毒。 在生产中若直接采用挥发性的二异氰酸酯（TDI，HDI， XDI等）配制涂料，危害人体健康，必须把它加工成低挥 发性产品，这类产品有：
加入TDI通氮气，搅拌升温至60--70℃反应加入10%甲苯以调节
粘度。
2）加入聚醚N204（预先用苯脱水），升温至80-90℃，
保持2-3h，终点可抽样以丁二胺测NCO基含量来决定。
聚丙烯酸酯乳液聚合与改性优化研究
聚丙烯酸酯乳液聚合与改性优化研究摘要：聚丙烯酸乳液聚合的整个流程主要为分散、乳胶粒生成、乳胶粒长大以及聚合等环节。
本文对聚丙烯酸酯乳液聚合过程进行了分析，对聚丙烯酸酯乳液聚合功能性单体改性于复合改性展开了研究，以供参考。
关键词：聚丙烯酸酯乳液聚合；功能性单体改性；复合改性1.聚丙烯酸酯乳液聚合1.1 乳液聚合的过程聚丙烯酸酯乳液聚合的组成主要分为丙烯酸酯类单体、引发剂、乳化剂以及水（分散介质）。
乳化剂中含有亲油的非极性基团和亲水的极性基团，使得丙烯酸酯类单体在水中较均匀地分散，形成小胶束，从而在引发剂的作用下进行自由基聚合，完成乳液聚合。
根据时间-转化率的关系，将乳液聚合过程分为四个阶段：分散阶段、乳胶粒生成阶段、乳胶粒长大阶段以及聚合反应完成阶段。
分散阶段也就是预备阶段。
在搅拌过程中，乳化剂使聚合单体分布在乳化剂分子稳定的单体液滴内、胶束内以及有着极少量的部分在水相中。
在聚合单体、乳化剂和水混合均匀时，便达到了单体在单体珠滴、胶束以及水相之间的动态平衡。
在分散阶段后期，加入引发剂并升高温度，引发剂在水相中生成自由基，自由基先和体系中少量氧或单体中的阻聚剂反应，这个过程称为诱导期。
诱导期结束后，自由基引发聚合反应，生成乳胶粒，该过程称为乳胶粒生成阶段，乳胶粒生成的机理包括低聚物成核机理和胶束成核机理。
在乳胶粒长大阶段中，自由基由水相进入乳胶粒，并引发聚合，乳胶粒便不断长大。
理论上，聚合体系中的数目以及乳胶粒内的单体浓度不变，单体珠滴中的单体输送到乳胶粒，直到单体珠滴消失，这时反应只能消耗乳胶粒内的单体，随着单体浓度降低，反应速率不断下降。
但是现实中，由于存在体积效应，在乳胶粒长大阶段后期出现加速现象。
1.2 新型乳液聚合工艺1.2.1 无皂乳液聚合无皂乳液聚合过程中完全不加或只加入微量乳化剂，其无残留乳化剂，产物的耐水性、电学性能、光泽度等较好。
无皂乳液聚合主要是将丙烯酸酯类单体自身的亲水性链段或基团发挥出乳化剂的作用，从而反应稳定进行。
环氧丙烯酸酯
环氧丙烯酸酯/甲基丙烯酸酯的热性能和力学性能UV固化涂料摘要：严格的环保法规赋予的高固体，具有优良的性能，在他们的环氧树脂涂层技术的应用最有前途的领域的产业应用程序之一。
环氧丙烯酸酯紫外光固化涂料。
在本文件的环氧丙烯酸酯\甲基丙烯酸酚醛或双酚A环氧树脂与丙烯酸或甲基丙烯酸反应制备。
这些不同比例的三羟甲基丙烷三丙烯酸酯（TMPTA）紫外光固化树脂治愈。
透明涂料的热，热机械，机械和拉伸性质进行了表征。
通过角分辨X射线光电子能谱（AR- XPS）涂层的表面性能进行了评价。
据观察，10％TMPTA 的配方表现出了良好的效果。
从目前的调查，很明显，辐射固化，不仅满足了生态友好性，但也表现在其物业的环氧丙烯酸酯/甲基丙烯酸配方。
关键词：环氧丙烯酸酯和甲基丙烯酸酯，UV固化，热，机械，表面特性1简介环氧树脂是商业用涂料和各种结构的应用。
通过正确选择树脂的改性剂和固化剂，环氧树脂固化物的，可以根据具体的性能特点。
选择取决于成本，加工和性能要求。
环氧树脂固化树脂具有优异的附着力，以各种基材，良好的耐化学和耐腐蚀性，优良的电气绝缘，高强度，抗折和抗压强度和热稳定性。
最大的单次使用的是涂料，化学和高耐腐蚀性和附着力是重要的。
在电子市场的巨大增长显着增强的环氧树脂用于制造印刷电路板和半导体封装环氧模塑料的需求。
优异的粘附性能是由于到环氧树脂的骨干结构的存在极性羟基和醚组[1-3]。
与酸的丙烯酸功能单体反应的结果存在不饱和聚合物骨架年底已形环氧树脂辐射固化行业。
终端不饱和双键的活性位点用于涂料和油漆[4-6]。
一个合理设计的配方，提供良好的涂层性能，固化后的不饱和单功能和多功能丙烯酸酯单体和丙烯酸酯低聚物环氧骨干。
在固化过程一般是激进的，结果在三维网络的形成。
固化过程中速度更快，而且取决于辐射剂量和辐射[7]的时间。
紫外光固化，即从液态的高分子材料的光引发了坚实的转换的过程是一种流行的的替代传统的热固化[8]。
UV 固化系统最近成功地在大量的新应用和扩大，走向新的标志[9-11]。
水性聚氨酯在涂料领域广泛研究和应用
水性聚氨酯在涂料领域广泛研究和应用0综述了水性聚氨酯涂料的主要特点和应用,介绍了防腐蚀水性聚氨酯涂料、防水水性聚氨酯涂料、防霉杀菌水性聚氨酯涂料、阻燃水性聚氨酯涂料、抗涂鸦水性聚氨酯涂料等功能性水性聚氨酯涂料的特点和研究进展,并指出了功能性水性聚氨酯涂料的热点研究方向。
关键词:水性聚氨酯涂料功能性涂料进展聚氨酯(PU)是由含羟基、羧基、氨基等官能团的化合物与含异氰酸酯基化合物反应得到的高分子化合物,分子主链中除含有许多重复的氨基甲酸酯键(-NHCOO-)外,还含有醚键、酯键、脲键、脲基甲酸酯键。
聚氨酯被誉为性能最优异的树脂,以其制得的涂料具有许多优异的性能,如高硬度、耐磨损、柔韧性好、耐化学品、附着力强、成膜温度低、可在室温固化等。
但是,传统的溶剂型聚氨酯涂料在制备和施工的过程中都需添加不少有机溶剂,对人类健康和环境造成危害。
此外,双组分聚氨酯涂料中游离的多异氰酸酯(如TDI)对皮肤、眼睛和呼吸道有强烈的刺激作用,长期接触会引起慢性支气管炎等疾病。
因此,随着人们环保意识的加强和各国环保法律法规对挥发性有机化合物(VOC)排放量的限制,水性聚氨酯的研究与开发日益受到重视.水性聚氨酯是以水为分散介质,聚氨酯树脂溶解或分散于水中而形成的二元胶态体系,以其制备的水性聚氨酯涂料中不含或含有极少量的有机溶剂。
水性聚氨酯涂料,不仅具有无毒无臭味、无污染、不易燃烧、成本低、不易损伤被涂饰表面、施工方便、易于清理等优点,还具有溶剂型聚氨酯涂料所固有的高硬度、耐磨损等优异性能[3],因而在木器涂料、汽车涂料、建筑涂料、塑料涂料、纸张涂层以及织物和皮革涂饰等许多领域得到了广泛的应用。
为了满足人们在生产和生活方面对具有新型功能的水性涂料的需求,近年来,人们通过对水性聚氨酯改性或添加助剂开发出了许多具有特殊物理和化学性质的水性聚氨酯涂料,提高了水性聚氨酯涂料的功能性,扩大了水性聚氨酯涂料的应用范围。
本文综述了几种功能性水性聚氨酯涂料的最新研究进展。
紫外线胶(UV胶)组成成分

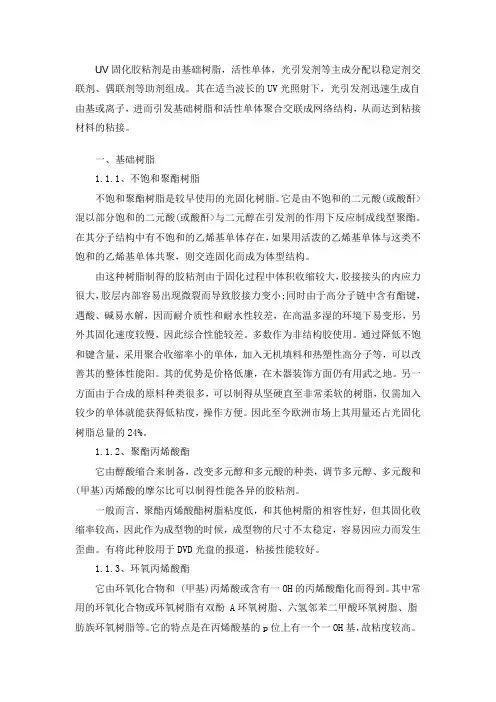

UV固化胶粘剂是由基础树脂，活性单体，光引发剂等主成分配以稳定剂交联剂、偶联剂等助剂组成。
其在适当波长的UV光照射下，光引发剂迅速生成自由基或离子，进而引发基础树脂和活性单体聚合交联成网络结构，从而达到粘接材料的粘接。
一11基础树脂1.1.1不饱和聚酯树脂不饱和聚酯树脂是较早使用的光固化树脂。
它是由不饱和的二元酸(或酸酐>混以部分饱和的二元酸(或酸酐>与二元醇在引发剂的作用下反应制成线型聚酯。
在其分子结构中有不饱和的乙烯基单体存在，如果用活泼的乙烯基单体与这类不饱和的乙烯基单体共聚，则交连固化而成为体型结构。
由这种树脂制得的胶粘剂由于固化过程中体积收缩较大，胶接接头的内应力很大，胶层内部容易出现微裂而导致胶接力变小;同时由于高分子链中含有酯键，遇酸、碱易水解，因而耐介质性和耐水性较差，在高温多湿的环境下易变形，另外其固化速度较慢，因此综合性能较差。
多数作为非结构胶使用。
通过降低不饱和键含量，采用聚合收缩率小的单体，加入无机填料和热塑性高分子等，可以改善其的整体性能阳。
其的优势是价格低廉，在木器装饰方面仍有用武之地。
另一方面由于合成的原料种类很多，可以制得从坚硬直至非常柔软的树脂，仅需加入较少的单体就能获得低粘度，操作方便。
因此至今欧洲市场上其用量还占光固化树脂总量的24%。
二.1.2聚酯丙烯酸酯它由醇酸缩合来制备，改变多元醇和多元酸的种类，调节多元醇、多元酸和(甲基)丙烯酸的摩尔比可以制得性能各异的胶粘剂。
聚酯丙烯酸酯合成的一般式为:一般而言，聚酯丙烯酸酯树脂粘度低，和其他树脂的相容性好，但其固化收缩率较高，因此作为成型物的时候，成型物的尺寸不太稳定，容易因应力而发生歪曲。
有将此种胶用于DVD光盘的报道，粘接性能较好。
1.1.3环氧丙烯酸酯它由环氧化合物和 (甲基)丙烯酸或含有一OH的丙烯酸酯化而得到。
其中常用的环氧化合物或环氧树脂有双酚 A环氧树脂、六氢邻苯二甲酸环氧树脂、脂肪族环氧树脂等。
混凝土硬化剂的种类规格
混凝土硬化剂的种类规格混凝土硬化剂是一种能够提高混凝土表面硬度和耐磨性的化学品。
其主要成分是硅酸盐和硬化剂。
混凝土硬化剂的种类繁多，根据其物理性质和用途不同可以分为以下几种：一、水性硬化剂水性硬化剂是一种环保型的混凝土表面处理剂，其主要成分是硅酸盐、有机酸盐和硬化剂等。
水性硬化剂具有低溶解度、无毒、无味、不燃等优点。
在使用时，将水性硬化剂涂在混凝土表面上，能够快速渗透到混凝土内部，形成一层坚硬的表面，提高混凝土的耐磨性和耐久性。
二、丙烯酸硬化剂丙烯酸硬化剂是一种透明的、无色的混凝土表面处理剂，其主要成分是丙烯酸酯和硬化剂等。
丙烯酸硬化剂具有优异的耐磨性、耐化学腐蚀性和防尘性能。
在使用时，将丙烯酸硬化剂涂在混凝土表面上，能够形成一层坚硬的表面，提高混凝土的抗压强度和耐久性。
三、聚氨酯硬化剂聚氨酯硬化剂是一种具有优异耐磨性、耐化学腐蚀性和防尘性能的混凝土表面处理剂，其主要成分是聚氨酯和硬化剂等。
聚氨酯硬化剂能够迅速渗透到混凝土内部，形成一层坚硬的表面，提高混凝土的抗压强度和耐久性。
同时，聚氨酯硬化剂还具有优异的紫外线稳定性，能够有效地防止混凝土表面的褪色和老化。
四、环氧硬化剂环氧硬化剂是一种高性能的混凝土表面处理剂，其主要成分是环氧树脂和硬化剂等。
环氧硬化剂具有优异的耐磨性、耐化学腐蚀性和防尘性能。
在使用时，将环氧硬化剂涂在混凝土表面上，能够形成一层坚硬的表面，提高混凝土的抗压强度和耐久性。
同时，环氧硬化剂还具有优异的紫外线稳定性，能够有效地防止混凝土表面的褪色和老化。
五、硅酸盐硬化剂硅酸盐硬化剂是一种常用的混凝土表面处理剂，其主要成分是硅酸盐和硬化剂等。
硅酸盐硬化剂能够迅速渗透到混凝土内部，与混凝土中的游离钙离子反应形成硅酸钙等物质，从而提高混凝土的抗压强度和耐久性。
硅酸盐硬化剂还具有优异的耐磨性、耐化学腐蚀性和防尘性能。
六、硅酸钾硬化剂硅酸钾硬化剂是一种无毒、环保的混凝土表面处理剂，其主要成分是硅酸钾和硬化剂等。
树脂脱模剂的使用方法
树脂脱模剂的使用方法
树脂脱模剂是一种常用的工业化学品，用于在制造过程中帮助材料从
模具中脱离。
它可以用于各种类型的树脂，包括聚酯、环氧树脂、聚
氨酯和丙烯酸酯等。
在使用树脂脱模剂时，需要注意以下几点。
1. 选择适当的树脂脱模剂
不同类型的树脂需要不同类型的脱模剂。
因此，在选择树脂脱模剂时，需要根据所使用的树脂类型进行选择。
如果使用不当的脱模剂，可能
会导致脱模效果不佳，甚至损坏模具。
2. 清洁模具
在使用树脂脱模剂之前，需要先清洁模具。
这可以确保脱模剂能够充
分覆盖模具表面，并提高脱模效果。
清洁模具的方法包括用清洁剂擦拭、用压缩空气吹干等。
3. 喷洒脱模剂
在使用树脂脱模剂时，需要将脱模剂均匀地喷洒在模具表面上。
可以
使用手动或自动喷枪进行喷洒。
喷洒时需要注意不要喷洒过多，否则
可能会影响产品表面质量。
4. 等待脱模剂干燥
在喷洒脱模剂后，需要等待脱模剂干燥。
干燥时间取决于脱模剂的类
型和环境温度等因素。
一般来说，需要等待几分钟到几小时不等。
5. 进行脱模
在脱模剂干燥后，可以进行脱模。
脱模时需要小心操作，以免损坏模
具或产品。
可以使用工具轻轻敲击模具，帮助产品从模具中脱离。
总之，树脂脱模剂是一种非常有用的化学品，可以帮助制造过程更加
顺利。
在使用时需要注意选择适当的脱模剂、清洁模具、均匀喷洒脱
模剂、等待脱模剂干燥和小心进行脱模。
这样才能确保脱模效果良好，同时保护模具和产品。
eva中底和橡胶外底的粘合
eva中底和橡胶外底的粘合
EVA中底和橡胶外底的粘合可以使用热熔胶、聚氨酯胶、硅胶、丙烯酸酯胶和环氧树脂胶等胶粘剂。
这些胶粘剂都有各自的优点和适用范围，可以根据具体需求选择合适的胶粘剂。
热熔胶是一种加热后能够熔化，冷却后可以形成强大粘合力的胶粘剂。
其粘合速度快，使用方便，而且可以根据需要自行调整涂抹的厚度。
然而，它的粘合效果可能没有聚氨酯胶或硅胶那么持久。
聚氨酯胶具有高强度、高弹性和优良的耐磨性。
相比热熔胶，它的粘合速度较慢，但粘合效果更加持久，可以在长时间内保持稳定的粘合力。
聚氨酯胶还可以在低温下使用，对于一些温度敏感的材料，如塑料、纸张等，是一种很好的选择。
硅胶具有优异的耐候性和抗老化性，能在高温和低温环境下保持稳定的性能，不会出现脱胶、开裂等问题。
它的粘合速度较慢，但粘合效果非常持久，可以在很长时间内保持稳定的粘合力。
丙烯酸酯胶具有高强度、耐腐蚀和良好的耐候性。
它可以在室温下固化，而且具有很快的粘合速度。
丙烯酸酯胶可以用于各种材料的粘合，如金属、塑料、玻璃等。
环氧树脂胶是一种强度高、固化快、耐腐蚀性好的胶粘剂。
它的粘合速度相对较慢，但是可以在很低的温度下使用，对于一些温度敏感的材料非常友好。
环氧树脂胶可以用于各种应用场景，如电子、航空、建筑等。
在选择合适的胶粘剂时，需要考虑到材料的性质、粘合的环境条件以及粘合的速度和持久性要求等因素。
同时，为了确保粘合的效果和安全性，还需要注意正确的使用方法和工艺参数，如涂抹的厚度、加热的温度和时间等。
环氧棉籽油改性水性丙烯酸聚氨酯
叩 即 印 蚶 锄 ０
工有 限公 司 ）；过氧 化苯 甲酰 （ Ｐ ） （ 学纯 湖北 大学 化工 厂 ）；正 丁醇 Ｂ０ 化
．
盟
（ 化学 纯 上 海化 学试 剂 总 厂 ） ；三 乙胺 （ 析 纯天 津 市 博 迪 化 工有 限公 分
聋
》
司 ） ；环 氧 油 （ 工业 级 应 城 德 邦 化工 ） 异 佛 尔 酮 二 异 氰酸 酯 （ ＰＩ ＩＤ ）
（ 工业 品 ，进 口 ）， 聚 碳 酸 酯 （Ｃ ～０ ０ ，丁 酮 ＡＲ 上 海 化 学 试 剂 总 Ｐ Ｄ １０） （ ．． 厂 ）， 甲醇 （， ． 海 化 学 试 剂 总 厂 ） ； 乙醇 （ 学 纯 上海 化 学试 剂 总 Ａ Ｒ上 化
厂 ）。
２ ２合 成工 艺 ．
１ ）预 制聚 氨酯 ：Ｄ Ｐ 、ＩＤ 和 聚酯 二元 醇在 Ｉ ０ ＭＡ Ｐ Ｉ Ｏ￣ Ｃ、真 空 条件 下脱 水 处 理 。先 将ＤＰ 、ＩＤ 、Ｐ Ｄ ＭＡ Ｐ Ｉ Ｃ 、溶 剂Ｎ Ｐ Ｍ 和催 化 剂按 一 定 比例倒 入 装有 搅 拌 器 、冷 凝管 、温 度 计和 滴液 漏 斗 的四 口烧 瓶 中 ，加热 搅拌 至溶 解 ，升 温 至 ８￣ ０Ｃ，反应约 ３ ， ，到达 理 论Ｎ Ｏ 。再 向该 四 口烧 瓶继 续 滴加Ｈ Ａ ｄ时 Ｃ值 Ｐ ，反 应
由上 图可 以知，添 加 环氧 油共 聚后 （ 见线 ２ ，热分 解温 度 为３０Ｃ， ） ５＂ 而环 氧Ｅ ４ 改性 水性 丙 烯酸 树 脂 （ 线 １ 一４ 见 ）温 度 是 ２２ ，说 明通 过环 氧 油 ８℃ 改性 丙烯 酸 树脂 可 以提 高涂 料 的耐 热 性 ，其原 因 一方 面是 环 氧菜 子 油本 身 既具 有 良好 的耐 热性 ，另一 方面 ，通 过环 氧菜 子 油与 树脂 的 交联 作用 ，增
工有 限公 司 ）；过氧 化苯 甲酰 （ Ｐ ） （ 学纯 湖北 大学 化工 厂 ）；正 丁醇 Ｂ０ 化
．
盟
（ 化学 纯 上 海化 学试 剂 总 厂 ） ；三 乙胺 （ 析 纯天 津 市 博 迪 化 工有 限公 分
聋
》
司 ） ；环 氧 油 （ 工业 级 应 城 德 邦 化工 ） 异 佛 尔 酮 二 异 氰酸 酯 （ ＰＩ ＩＤ ）
（ 工业 品 ，进 口 ）， 聚 碳 酸 酯 （Ｃ ～０ ０ ，丁 酮 ＡＲ 上 海 化 学 试 剂 总 Ｐ Ｄ １０） （ ．． 厂 ）， 甲醇 （， ． 海 化 学 试 剂 总 厂 ） ； 乙醇 （ 学 纯 上海 化 学试 剂 总 Ａ Ｒ上 化
厂 ）。
２ ２合 成工 艺 ．
１ ）预 制聚 氨酯 ：Ｄ Ｐ 、ＩＤ 和 聚酯 二元 醇在 Ｉ ０ ＭＡ Ｐ Ｉ Ｏ￣ Ｃ、真 空 条件 下脱 水 处 理 。先 将ＤＰ 、ＩＤ 、Ｐ Ｄ ＭＡ Ｐ Ｉ Ｃ 、溶 剂Ｎ Ｐ Ｍ 和催 化 剂按 一 定 比例倒 入 装有 搅 拌 器 、冷 凝管 、温 度 计和 滴液 漏 斗 的四 口烧 瓶 中 ，加热 搅拌 至溶 解 ，升 温 至 ８￣ ０Ｃ，反应约 ３ ， ，到达 理 论Ｎ Ｏ 。再 向该 四 口烧 瓶继 续 滴加Ｈ Ａ ｄ时 Ｃ值 Ｐ ，反 应
由上 图可 以知，添 加 环氧 油共 聚后 （ 见线 ２ ，热分 解温 度 为３０Ｃ， ） ５＂ 而环 氧Ｅ ４ 改性 水性 丙 烯酸 树 脂 （ 线 １ 一４ 见 ）温 度 是 ２２ ，说 明通 过环 氧 油 ８℃ 改性 丙烯 酸 树脂 可 以提 高涂 料 的耐 热 性 ，其原 因 一方 面是 环 氧菜 子 油本 身 既具 有 良好 的耐 热性 ，另一 方面 ，通 过环 氧菜 子 油与 树脂 的 交联 作用 ，增
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚氨酯、环氧、丙烯酸酯聚氨酯 11.1 聚氨酯简介聚氨酯：Polyurethane又名聚氨基甲酸酯是对主链上含有春福氨基甲酸酯基团的大分子化合物的总称简称 PU 化学式 (CHNO·CHO)X310682214聚氨酯胶粘剂：Polyurethane Adhesive 指的是分子链中含有氨基甲酸酯基团（—NHCOO—）或异氰酸酯基（—NCO）的胶粘剂。
1.12 聚氨酯发展史1849年德国化学家Wurts用烷基硫酸盐与氰酸钾进行复分解反应，首次合成了脂肪族异氰酸酯化合物；1850年德国化学家Hoffman用二苯基甲酰胺合成了苯基异氰酸酯；1884年Hentschel用胺或胺盐与光气反应合成异氰酸酯，成为工业上合成异氰酸酯的方法。
1937年德国化学家Bayer首次利用异氰酸酯与多元醇制得聚氨酯树脂，并且在第二次世界大战期间由拜耳公司应用于坦克履带上，使聚氨酯胶粘剂首次工业化。
其后，美国于1953年引进德国技术，日本于1954年引进德国和美国聚氨酯技术，1960年生产聚氨酯材料，1966年开始生产聚氨酯胶黏剂，开发成功乙烯类聚氨酯水性胶黏剂，并予1981年投入工业化生产。
目前日本聚氨酯胶黏剂的研究与生产十分活跃，并与美国、西欧一起成为聚氨酯生产、出口大国。
我国于1956年研制并生产三苯基甲烷三异氰酸酯(列克纳胶)，很快又生产了甲苯二异氰酸酯(TDI)、双组分溶剂型聚氨酯胶黏剂，1986年以后，我国聚氨酯工业进入迅速发展时期：1994年国家正式批准成立“中国聚氨酯工业协会”，下设“聚氨酯胶黏剂委员会”，该委员会业已成为全国聚氨酯胶黏剂技术与信息交流的中心。
90年代中后期，聚氨酯工业迎来了告诉发展。
1.2 聚氨酯的合成聚氨酯的合成原料主要有-异氰酸酯、多元醇、添加剂，添加剂主要包括催化剂、交联剂及扩链剂——结构胶。
PU合成方法主要有预聚体法、半预聚体法、一步法，其中一步法因工艺简单投资少而被普遍采用。
1.3 聚氨酯的特点优点：（1）优良的耐磨性，低温柔软性以及性能可调节范围较广1（2）机械强度大、粘接性好、弹性好，并且具有优良的复原性，可适合于动态接缝，（3）耐候性好，使用寿命可达15~20年，耐油性能优良，耐生物老化性好且价格适中。
（4）工艺性好，固好后的胶层硬度大、透明性好、光亮度高、可室温加压快速固化、耐热性较好，电性能优良。
（5）耐油性和耐寒性好。
缺点：收缩率大、胶粘强度不高，耐化学介质性和耐水性较差，用于非结构胶粘剂。
不能长期耐热，浅色配方容易受紫外光老化，单组分胶贮存稳定性受包装及外界影响较大，通常固化较慢，高温热环境下可能产生气泡和裂纹。
还有就是许多场合都需要使用底涂剂。
1.4 主要应用：（1）复合材料与金属框架之间的粘接;（2）汽车的粘接填缝;（3）玻璃纤维增强塑料与金属粘接;（4）密封粘胶剂;（5）反应性热熔胶;（6）次贷粘胶剂;（7）还可以在宇航，电子电气，金属材料，包装材料，造船，纺织，橡胶，塑料，陶瓷，建筑，汽车等行业中的应用；（8）可用于挤塑聚苯乙烯泡沫与钢板，铝板，硅酸钙及水泥墙壁粘接。
2 环氧树脂2.1 环氧树脂简介环氧树脂： Epoxy Resin 指分子结构中含有2个或2个以上环氧基并在适当的化学剂存在下能形成三维网络状固化物的化合物总称，是一类重要的热固性树脂。
2.2 环氧树脂发展史环氧树脂是1938年由P.Castam申请瑞士专利，由汽巴公司在1946年研制出最早的环氧粘接剂，1949年美国的，我国于1958年开始环氧树脂的工业化生产。
2.3 环氧树脂的特点（通常指双酚A型环氧树脂）优点：（1）单独的环氧树脂应用价值很低，它需要与固化剂配合使用才有实用价值。
2（2）高粘接强度：在合成胶粘剂中环氧树脂胶的胶接强度居前列。
（3）固化收缩率小，在胶粘剂中环氧树脂胶的收缩率最小，这也是环氧树脂胶固化胶接高的原因之一。
例如：酚醛树脂胶：8—10% ；有机硅树脂胶：6—8% 聚酯树脂胶：4—8% ；环氧树脂胶：1—3% 若经过改性加工后的环氧树脂胶收缩率可降为0.1—0.3%，热膨胀系数为6.0×10-5/℃（4）耐化学性能工好：在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。
在海水、石油、煤油、10%H2SO4、10%HCl、10%HAc、10%NH3、10%H3PO4和30%Na2CO3中可以用两年；而在50%H2SO4和10%HNO3常温浸泡半年；10%NaOH（100℃）浸泡一个月，性能保持不变。
（5）电绝缘性优良：环氧树脂的击穿电压可大于35kv/mm。
（6）环氧固化物的耐热性一般为80～100℃。
环氧树脂的耐热品种可达200℃或更高。
（7）工艺性好。
环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。
能与各种固化剂配合制造无溶剂、高固体、粉末涂料及水性涂料等环保型涂料。
缺点：（1）操作粘度大，这在施工方面显的有些不方便（2）固化物性脆，伸长率小。
（3）剥离强度低。
（4）耐机械冲击和热冲击差。
（5）耐候性差，环氧树脂中一般含有芳香醚键，固化物经日光照射后易降解断链。
（6）环氧树脂低温固化性能差，一般需在10℃以上固化，在10℃以下则固化缓慢，对于大型物体如船舶、桥梁、港湾、油槽等寒季施工十分不便。
2.4．环氧树脂的应用（1）涂料工业：环氧树脂在涂料工业中需用量最大，目前较广泛使用的有水性涂料、粉末涂料和高固分涂料。
可广泛用于管道容器、汽车、船舶、航天、电子、玩具、工艺品等行业。
（2）电子电器工业：环氧树脂胶可用于电气绝缘材料，例如整流器、变压器的密封灌注；电子元器件的密封保护；机电产品的绝缘处理与粘接；蓄电池的密封粘接；电容器、电阻、电感器的表面披覆。
（3）五金饰品，工艺品、体育用品品行业：可用于标牌、饰品、商标、五金、球拍、钓具、运动用品、工艺品等产品上。
（4）光电行业：可用于发光二极管（LED）、数码管、像素管、电子显示屏、LED 灯饰等产品的封装、灌注和粘接。
3（5）建筑工业：在道路、桥梁、地坪、钢铁结构、建筑、墙体涂料、堤坝、工程施工、文物修补等行业也会广泛用到。
（6）胶粘剂、密封剂和复合材料领域：如风力发电机叶片、工艺品、陶瓷、玻璃等各种物质之间的粘接，碳纤维板材的复合、微电子材料的密封等等。
3 丙烯酸酯3.1 丙烯酸酯简介丙烯酸酯：acrylic ester 或acrylate丙烯酸及其同系物的酯类的总称，化学式为CHOOR。
54丙烯酸酯胶黏剂：是以各种丙烯酸酯为基料，经化学反应制作而成，拥有色泽清浅，耐水、耐环境侵蚀、抗变色性好性能便于调节的特点。
3.2 丙烯酸酯胶粘剂发展史20世纪50年代EASTMAN公司发明了第一代丙烯酸酯胶粘剂，以过氧化苯甲酰/芳香胺为氧化还原体系,在单体与弹性体之间不发生接枝反应,其主要缺点是性脆。
1975年由美国杜邦公司发明第2代丙烯酸酯胶粘剂，也称为改性丙烯酸酯胶粘剂，新的氧化还原体系以过氧化氢型的过氧化物为引发剂, DuPont808醛胺缩合物为促进剂。
单体与弹性体之间发生接枝反应,形成韧性固化物,剥离强度和冲击强度都有明显提高。
1968年德国拜尔公司首先开发成功光固化涂料,在此基础上欧洲开发了UV固化胶粘剂，即第三代丙烯酸酯胶黏剂，具有固化速度快、环保等优点。
此后，丙烯酸胶黏剂在20世纪70～80年代逐步实现工业化。
目前,第1代丙烯酸酯胶已经很少应用,基本被第2代丙烯酸酯胶所代替,而第3代丙烯酸酯胶(UV胶)应用领域与第2代丙烯酸酯胶的差别较大,而且形成了相对独立的体系。
3.3 丙烯酸酯胶黏剂分类（1）按代分类；（2）按涂布方式分类：底涂型丙烯酸酯胶粘剂，由主剂和底涂剂组成,主剂含有单体、弹性体、引发剂等成分,底涂剂为促进剂。
使用时将主剂和底涂剂分别涂在2个被粘物表面,叠合后固化；双主剂型丙烯酸酯胶粘剂，一个主剂由单体、弹性体、引发剂等成分组成,另一个主剂由单体、弹性体、促进剂等成分组成。
使用时2个主剂按比例混合均匀后涂胶,也可将2个主剂分别涂在2个被粘物表面，通常双主剂的质量比为1∶1；微胶囊型丙烯酸酯胶粘剂:将引发剂或促进剂包覆在微胶囊中,分散在由单体、弹性体、4促进剂或引发剂组成的主剂中，使用时在外力作用下使微胶囊破裂而引发聚合反应。
（3）丙烯酸酯胶粘剂还可以根据其性能、应用领域的不同进行分类。
例如按性能可分为通用型、结构型、耐水型、耐温型等;按用途可分为建筑用胶、机电用胶、电子用胶、汽车用胶等。
3.4 丙烯酸胶黏剂特点主要优点:（1)室温快速固化,一般为几分钟至几十分钟。
（2)可以低温固化,甚至可以在0 ℃以下固化。
（3)适用于大多数金属和非金属材料的粘接。
（4)对于被粘接材料的表面处理要求不严格,甚至可以油面粘接。
（5)对双组分的混合比例要求不严格。
（6)粘接强度高。
主要缺点:（1)单体的气味和毒性问题。
（2)丙烯酸或甲基丙烯酸对产品的腐蚀性问题。
（3)固化速度快,不适合大面积粘接。
（4)固化反应放热激烈,不适合大间隙的粘接和灌封。
（5)耐热、耐候性还不够理想。
3.5 丙烯酸酯胶黏剂应用（1）交通行业:汽车、大型卡车、游艇、机车制造中的结构粘接以及飞机的结构修补,被粘材料以金属、塑料为主,近年来玻璃钢的粘接明显增多。
（2）机电行业:直流电机磁钢与金属的粘接,电梯轿厢不锈钢与加强筋的粘接等。
（3）电声行业:扬声器的装配是改性丙烯酸酯胶最主要的应用领域。
（4）建筑行业:建筑物加固和结构改造的钢筋锚固,玻璃及金属幕墙后加埋件的安装,地铁、轻轨道钉的锚固。
3.6 UV胶简介、特点及应用3.61 UV胶简介UV胶为第三代丙烯酸酯胶黏剂逐渐发展而成的一种单独胶黏剂体系，按化学成分可将其归为丙烯酸酯胶黏剂类，按固化方式可将其归类为辐射固化胶黏剂。
3.62 UV胶特点优点:（1)单组分,使用方便;（2)固化速度快,一般只需几至几十秒钟,5生产效率高;（3)强度高,透明度好;（4)无溶剂,低气味,环境友好。
缺点:（1)被粘基材必须有一个面是可透光的;（2)需要对紫外线进行防护;（3)受到设备尺寸和被粘物形状的限制;（4)需要投入固化设备的费用。
3.63 UV胶应用（1）光电领域: LCD制造业、照相机等光学产品制造业、光盘制造业(CD、VCD、DVD、DVD2R) 。
（2）电子领域:印刷电路板( PCB)粘贴表面元件、手表制造业、手机按键的装配。
（3）医疗领域:皮下注射针头与注射器和静脉注射管的粘接,导尿管和医用过滤器的粘接。
（4）日用品领域:玻璃家具的制造、玻璃工艺品的组装;玩具、珠宝装饰品的组装。
3 聚氨酯、环氧树脂及丙烯酸酯胶黏剂对比3.1 性质对比性质聚氨酯环氧丙烯酸酯耐磨性柔软性比聚氨酯耐磨柔软性优良的耐磨性性脆稍差，比环氧强及低温柔软性优良的弹性弹性及弹性差，伸长率弹性较好小复原性机械强度大，粘固化反应放热激烈，不高粘接强度适合大间隙的粘接和灌粘接性接性好，适合动态接缝封耐候性耐候性不理想耐候性差耐候性好，使用年寿命15-30固化速度快，不适合大控间化固化时间可控，固时可性作操低粘面低温操作性好，性稍差，低温操积接操作性温度以下固化，几好，性刺无激作困难，有刺激可在0乎性气味气味有强烈的刺激性气味毒性高，对产品有腐蚀腐蚀性毒性低，无腐蚀毒性低，无腐蚀毒性性性耐油寒热性耐油性耐寒热耐油寒性差，耐耐油寒性好，耐热性不6理热性良性能良耐水性差，耐化学性耐水性良好，化学耐良化学性能稍良收缩率收缩收缩率收缩率电绝缘性优电绝缘性优电性电绝缘性优表面处甚至可以油面粘灰尘，粘木板灰理7。
