第二章 恒定电流

一、选择题(本大题共12小题，每小题5分，共60分。在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~11题有多项符合题目要求。)

1 2 3 4 5 6 7 8 9 10 11 12 13

1．对于不同的电源，工作时的电流为I，下列说法正确的是

A、I越大的电源做功越快 B、I越大的电源输出的电能越多

C、电动势越大的电源做功越快 D、电动势E与电流I的乘积体现了电源做功的快慢

2．三个电阻器按照如图所示的电路连接，其阻值之比为R1∶R2∶R3=1∶3∶6，则电路工作时，通过三个电阻器R1、R2、R3上的电流之比I1∶I2∶I3为

A．6∶3∶1 B．1∶3∶6 C．6∶2∶1 D．3∶2∶1

3．下列关于电阻率的叙述，错误的是

A．当温度极低时，超导材料的电阻率会突然减小到零

B．常用的导线是用电阻率较小的铝、铜材料做成的

C．材料的电阻率取决于导体的电阻、横截面积和长度

D．通常情况下，材料的电阻率会随温度变化而变化

4．当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器（ ）

A．温度传感器 B．压力传感器 C．红外线传感器 D．声音传感器

5．如图所示的是一种测量电流表内阻的电路。闭合开关K，调节电阻箱R的阻值，当电阻箱阻值为R1时，电流表指针恰好满偏。将电阻箱阻值为R2时，电流表指针刚好半偏。若忽略电池内阻，则电流表内阻为（ ）

A．122RR B．21RR C．122RR

D．)(212RR

6．如图所示，均匀的长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2。当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时，导体的电阻分别为R1、R2，则R1:R2为

A．L1:L2 B．L2:L1 C．L12:L22 D．L22:L12

7．在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向下调节，则以下判断正确的是（ ）

A．灯L1变暗，电流表的示数增大[来源:学科B．灯L2变暗，电流表的示数减小

C．灯L1变亮，电压表的示数减小 D．灯L2变亮，电压表的示数增大

8．机动车的尾气含有铅等大量有害物质，并且也是造成地球“温室效应”的重要因素之一．电动汽车因其无尾气排放且噪音小等因素，正在逐渐被人们接受．某国产品牌电动汽车的铭牌如下，已知蓄电池储存的电能等于其容量乘输出电压，则下列说法正确的是 Ⅱ Ⅰ Ⅲ

Ⅳ a

d b

c L2 L1 规 格 后轮驱动直流电动机

车型：60″电动汽车 电动机额定输出功率：1 675W

整车质量：400kg 额定转速：600r/min

蓄电池（容量It=800A•h，输出电压：约为36V） 额定工作电压/电流：36V/50A

A．电动汽车正常工作时消耗的电功率为1 675 W

B．电动机的内阻为0.72Ω

C．蓄电池充满电后储存的电能约为2.88×104J

D．充满电后电动汽车在额定功率下能连续行驶的时间约为16 h

9．如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是

A．R1∶R2＝1∶3

B．把R1拉长到原来的3倍长后电阻等于R2

C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3

D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3

10．小明去实验室取定值电阻两只R1＝10Ω，R2＝30Ω，电压表一个，练习使用电压表测电压．电路连接如下图，电源输出电压U＝12.0V不变．小明先用电压表与R1并联，电压表示数为U1，再用电压表与R2并联，电压表示数为U2，则下列说法正确的是 ( )

A．U1一定大于3.0V B．U2一定小于9.0V

C．U1与U2之和小于12V D．U1与U2之比一定不等于1:3

11．如图所示电路中，R1、R2为定值电阻，电源的内电阻为r。闭合开关S，电压表显示有读数，调节可变电阻R的阻值，电压表示数增大量为ΔU。对此过程，下列判断正确的是

（ ）

A．可变电阻R阻值增大，流过它的电流增大

B．电阻R2两端的电压减小，减小量小于ΔU

C．通过电阻R2的电流减小，减小量等于ΔU/ R2

D．路端电压一定增大，增大量小于ΔU

二、实验题（本大题共2小题，第13题4分、14题6分；共10分）

12．在“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了小灯泡(2.5 V,0.5 A)、电流表、电压表以及滑动变阻器等实验器材：

（1）图甲为实验中某同学连接好的实验电路图，在开关S闭合后，把滑动片P从A向B端移动过程中会观察到电压表读数变________(填“大”或“小”)。

（2）某同学由测出的数据画出I—U图象，如图乙所示，当小灯泡两端电压为2.0 V时，小灯泡的电阻值R＝________ Ω，此时小灯泡的实际功率P＝________W。(结果保留两位有效数字)

（3）根据实物图画出电路图（4分）

13．现要测量电源的电动势E及内阻r（E约为6V，r约为1.5Ω）。给出以下器材：量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），固定电阻R=8.5Ω，滑线变阻器R′(0―10Ω)，开关S，导线若干。

①利用给出的器材画出实验电路原理图（图中各元件需用题目中给出的符号或字母标出）。

②用笔画线代替导线完成实物连接图。

③实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E= ，r= 。（用I1，I2，U1，U2及R表示）

三、计算题

14．如图，灯泡L1:1.0V 0.5W; L2:10V1.0W;电动机内阻5.0Ω.此时两灯泡都刚好正常发光，电动机也在正常运转，求电动机的输出功率和效率。

15．一直流电压表，量程为1V，内阻为RV = 1 000Ω，现将一阻值为5000～7000Ω 之间的固定电阻R1与此电压表串联，以扩大电压表的量程．为求得扩大后量程的准确值，现用一直流电源（电动势E为5～8V，内阻可忽略不计），一阻值R2=2000Ω的固定电阻，两个单刀开关S1、S2及若干线．连成如图所示的实验电路图．当S1与S2均闭合时，电压表的示数为0.90V；当S1闭合，S2断开时，电压表的示数为0.70V．求

（1）改装后电压表的量程

（2）电源电动势E

参考答案

1、D；2、D；3、C；4、C；5、C；6、C；7、C；8、D；9、AC；10、BC；11、BD；

12、【答案】（1）大（2）4.4 ，0.90（3）如图所示

13、【答案】①电路如图：②实物连接如图；③122112IUIUEII；2112UUrRII

14、【答案】3.2W 80%

【解析】由题意可知，两灯均正常发光，则可知，电动机两端的电压为10V；

干路电流为：10.50.51PIAU；

灯泡L2中的电流210.110IA；

则电动机中的电流120.50.10.4MIIIA；

电动机的输出功率22100.40.40.53.2MMPUIIrW出（）；

电动机的效率3.2480%PP出；

15、【答案】（1）U=7V（2）E=6.3V

合集下载

(物理)物理稳恒电流练习

(物理)物理稳恒电流练习

（物理）物理稳恒电流练习

一、稳恒电流专项训练

1．如图，ab和cd是两条竖直放置的长直光滑金属导轨，MN和M′N′是两根用细线连接的金属杆，其质量分别为m和2m.竖直向上的外力F作用在杆MN上，使两杆水平静止，并刚好与导轨接触；两杆的总电阻为R，导轨间距为l.整个装置处在磁感应强度为B的匀强磁场中，磁场方向与导轨所在平面垂直．导轨电阻可忽略，重力加速度为g.在t＝0时刻将细线烧断，保持F不变，金属杆和导轨始终接触良好．求：

(1)细线烧断后，任意时刻两杆运动的速度之比；

(2)两杆分别达到的最大速度．

【答案】（1）1221vv （2）12243mgRvBl ；22223mgRvBl

【解析】

【分析】

细线烧断前对MN和M'N'受力分析，得出竖直向上的外力F=3mg，细线烧断后对MN和M'N'受力分析，根据动量守恒求出任意时刻两杆运动的速度之比．分析MN和M'N'的运动过程，找出两杆分别达到最大速度的特点，并求出．

【详解】

解：（1）细线烧断前对MN和M'N'受力分析，由于两杆水平静止，得出竖直向上的外力F=3mg．设某时刻MN和M'N'速度分别为v1、v2．

根据MN和M'N'动量守恒得出：mv1﹣2mv2=0

解得：122vv： ①

（2）细线烧断后，MN向上做加速运动，M'N'向下做加速运动，由于速度增加，感应电动势增加，MN和M'N'所受安培力增加，所以加速度在减小．当MN和M'N'的加速度减为零时，速度最大．对M'N'受力平衡：BIl=2mg②，EIR③，E=Blv1+Blv2 ④

由①﹣﹣④得：12243mgRvBl、22223mgRvBl

【点睛】

能够分析物体的受力情况，运用动量守恒求出两个物体速度关系．在直线运动中，速度最大值一般出现在加速度为0的时刻．

2．如图1所示，用电动势为E、内阻为r的电源，向滑动变阻器R供电．改变变阻器R的阻值，路端电压U与电流I均随之变化．

恒定电流练习题一

恒定电流练习题一

恒定电流练习题一

本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题），满分100分，考试时间90分钟。

第I卷 (选择题 共10题 每题4分 共40分)

在下列各题的四个选项中，只有一个选项是符合题目要求的

1．如图所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑动触头P向上移动时（ ）

①A灯变亮，B和C灯都变暗

②A灯变亮，B灯变暗，C灯变亮

③电源释放的总电功率增大，电源的供电效率升高

④电源输出的电功率增大，电源的供电效率降低

A．①③ B．①④ C．②③ D．②④

2．传感器是一种采集信息的重要器件，如图所示的是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，以下说法中正确的是：

A．若F向上压膜片电极，电路中有从a到b的电流

B．若F向上压膜片电极，电路中有从b到a的电流

C．若F向上压膜片电极，电路中不会出现电流

D．压力F作用稳定时，电流表有示数

3．如图是研究电源内、外电压的实验装置．“＋”“－”是电池的两极，A、B是位于两极内侧的探针，电压表V1和V2分别接在电池的两极和两探针上，R是滑动变阻器，P是它的滑动触头，下述错误的是（ ）

①V2跟A端相连的应是正接线柱

②V2跟B端相连的应是正接线柱

③P向右滑动时V1的示数增大

④P向右滑动时V2的示数增大

A．①③ B．①④

C．②④ D．②③

4．如图所示是电解硫酸铜溶液的装置示意图，图中电压表的示数为U，电流表示数是I，通电时间是t．下面的说法中正确的是( )．

①It是这段时间内流到铜板上的阳离子的带的总电量

②IUt是这段过程中所产生的总焦耳热

③IUt是这段过程中该电路消耗的总电能

④IU是电能转化成化学能的功率

A．①④ B．②③ C．①③ D。③④

恒定电流练习(附答案)

恒定电流练习(附答案)

恒定电流练习（一）

1、如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内阻，以下说法中一定正确的是（ C ）

A. 当R2=r时，R2上消耗的功率最大

B. 当R1=R2+r时，R1上消耗的功率最大

C. 当R2=0时，R1上消耗的功率最大

D. 当R2=0时，电源的输出功率最大

2、某小灯泡的伏安特性曲线如图，现用一节干电池（电动势 1.5 V、内阻 1.0Ω）对其供电．为保护电池，电路上还串联了一只 4.0Ω的定值电阻．则下列说法正确的是（ BD ）

A．由图可知该灯泡的阻值随电压增大而减小

B．电路稳定时电池内阻的发热功率约为 0.01W

C．电路稳定时小灯泡消耗的电功率约为 0.15W

D．电路稳定时干电池的效率约为 93.3%

3.（多选）用如图所示的实验电路研究微型电动机的性能，当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。则这台电动机（不计温度对电阻的影响）（ ABC ）

A. 正常运转时的输出功率为32W

B. 正常运转时的消耗功率为48W

C. 正常运转时的发热功率为16W

D. 正常运转时的效率为80%

4.（多选）在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时(AC )

A．通过L1的电流为通过L2的电流的2倍

B．此时L1、L2和L3的电阻均为12 Ω

C．L1消耗的电功率为0.75 W

D．L1消耗的电功率为L2消耗的电功率的4倍

5.如图所示电路，电源电动势为7.0V（内阻不计），定值电阻R0=1000Ω，热敏电阻Rt的U—I特性曲线如右图。现调节R1的阻值，使电阻Rt与R0消耗的功率相等，此时通过Rt的电流为_____3___mA；继续调节R1，使AB与BC间的电压相等，这时Rt消耗的功率为___3╱10³_____W。

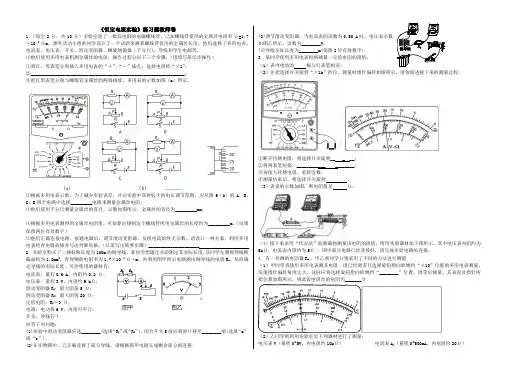

《恒定电流实验》练习题

《恒定电流实验》练习题

《恒定电流实验》练习题教师卷

1．（每空2分，共10分）实验室进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10－8 Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。

⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作．．．．．．．．）

①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×1”；

②________________________________________________________________；

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图（a）所示。

⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；

⑶他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为_________mm；

⑷根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_________m。（结果保留两位有效数字）

⑸他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数。请设计一种方案，利用多用电表检查电路故障并写出判断依据。（只需写出简要步骤）_____________________

2．实验室购买了一捆标称长度为100m的铜导线，某同学想通过实验测定其实际长度.该同学先测得导线横截面积为1.0mm2，查得铜的电阻率为1.7×10－8 Ω·m，再利用图甲所示电路测出铜导线的电阻Rx，从而确定导线的实际长度．可供使用的器材有：

电流表：量程0.6 A，内阻约0.2 Ω；

电压表：量程3 V，内阻约9 kΩ；

滑动变阻器R1：最大阻值5 Ω；
