恒定电流练习题

  • 格式：doc
  • 大小：444.50 KB
  • 文档页数：3

《恒定电流》练习题

1、铅蓄电池的电动势为2V，这表示 （ ）

A．电路中每通过1C电量，电源把2J的化学能转变为电能

B．蓄电池两极间的电压为2V

C．蓄电池能在1s内将2J的化学能转变成电能

D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大

2、一标有“220V 60W”的白炽灯泡，没工作时测量它的电阻时，其阻值（ ）

A．接近807Ω B．接近于3.7Ω C．明显大于807Ω D．明显小于807Ω

3、电流表的内阻是200欧，满偏电流是500微安，现欲把这电流表改装成量程为1伏特的电压表，正确的方法是：应＿＿联一个＿＿＿＿欧的电阻，且R增大时量程＿＿＿；

现欲把这电流表改装成量程为3A的电流表，正确的方法是：应＿＿联一个＿＿＿＿欧的电阻，且R增大时量程＿＿＿

4、、有一个未知电阻Rx，用图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω ，测量值比真实值偏______（填：“大”或“小”）。若安培表的电阻为20欧，则该电阻的真实值是＿＿＿欧

5、两个小灯泡，分别标有“1A、4W”和“2A、1W”的字样，则它们均在正常发光时的电阻阻值之比为 （ ） A．2∶1 B．16∶1 C．4∶1 D．1∶16

6、如图所示电路，电流表A1和A2为两个相同的毫安表，当电路两端接某一恒定电压的电源时，A1的示数为3mA，A2的示数为2mA．现将A2改接在R2所在支路上，如图中虚线所示，再接入原来的恒定电压电源，那么，关于A1与A2的示数情况，以下说法正确的是( )

A．A1示数增大，A2示数增大

B．A1示数增大，A2示数减小

C．A1示数增大，A2示数不一定减小

D．A1示数不一定增大，A2示数也不—定增大

7、如图，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知开路处为 （ ）

A．灯L1 B．灯L2 C．变阻器 D．不能确定 8、在电解槽中，如果在4s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某横截面，那么4s内通过该横截面积的电量为 ，通过该横截面积的电流为 ．

9、如图所示为两电阻R1和R2的伏安特性曲线。若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是 [ ]

A．电阻R1的阻值较大

B．电阻R2的阻值较大

C．电阻R1的发热功率较大

D．电阻R2的发热功率较大

10、四只规格完全相同的灯泡按图接在电路中，在S断开时，最亮的灯是______，在S闭合时，最亮的灯是____，S由断开到闭合，电流表的示数将______。

11、如图所示，将A、B两端接到输出电压为9 V的电源上时，已知通过R1的电流I1＝2 A，R2＝2 Ω．电阻R3上消耗的功率为P3＝15 W，则R1＝_______Ω，R3＝_______Ω．

12、来自质子源的质子（初速度为零），经一加速电压为800kV的直线加速器加速，形成电流强度为1mA的细柱形质子流。已知质子电荷e=1.60×10-19C。这束质子流每秒打到靶上的质子数为_________。

13、已知如图，R1=6Ω，R2=3Ω，R3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。

14、已知如图，两只灯泡L1、L2分别标有“110V，60W”和“110V，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路？

15、设金属导体的横截面积为S，单位体积内的自由电子数为n，自由电子定向移动速度为v，那么在时间t内通过某一横截面积的自由电子数为____________；若电子的电量为e，那么在时间t内，通过某一横截面积的电量为___________。

16、原子模型中，电子绕核运动可等效为一个环形电流。设氢原子中电子在半径为r

的轨道上运动，其质量、电量分别用m和e来表示，则等效电流I等于多少?

17、有一待测电阻Rx，其阻值大约在40Ω～50Ω，实验室准备用来测量该阻值的实验器材有：电压表V1（量程0～10V，内电阻约为20kΩ），

电压表V2（量程0～15V，内电阻约为30kΩ）；

电流表A1（量程0～50mA，内电阻约为20Ω），

电流表A2（量程0～300 mA，内电阻约为4Ω）；

滑动变阻器R1（最大阻值为10Ω，额定电流为2A），

滑动变阻器R2（最大阻值为250Ω，额定电流为1A）；

直流电源E（电动势为9V，内阻约为5.0Ω）；开关及导线若干。

实验要求电表的读数从零开始变化，并能多测几组数据。

（1） 电流表应选_________，电压表应选_________，滑动变阻器应选_________；

（2） 画出实验所需的电路图。

合集下载

(物理)物理稳恒电流练习

(物理)物理稳恒电流练习

（物理）物理稳恒电流练习

一、稳恒电流专项训练

1．如图，ab和cd是两条竖直放置的长直光滑金属导轨，MN和M′N′是两根用细线连接的金属杆，其质量分别为m和2m.竖直向上的外力F作用在杆MN上，使两杆水平静止，并刚好与导轨接触；两杆的总电阻为R，导轨间距为l.整个装置处在磁感应强度为B的匀强磁场中，磁场方向与导轨所在平面垂直．导轨电阻可忽略，重力加速度为g.在t＝0时刻将细线烧断，保持F不变，金属杆和导轨始终接触良好．求：

(1)细线烧断后，任意时刻两杆运动的速度之比；

(2)两杆分别达到的最大速度．

【答案】（1）1221vv （2）12243mgRvBl ；22223mgRvBl

【解析】

【分析】

细线烧断前对MN和M'N'受力分析，得出竖直向上的外力F=3mg，细线烧断后对MN和M'N'受力分析，根据动量守恒求出任意时刻两杆运动的速度之比．分析MN和M'N'的运动过程，找出两杆分别达到最大速度的特点，并求出．

【详解】

解：（1）细线烧断前对MN和M'N'受力分析，由于两杆水平静止，得出竖直向上的外力F=3mg．设某时刻MN和M'N'速度分别为v1、v2．

根据MN和M'N'动量守恒得出：mv1﹣2mv2=0

解得：122vv： ①

（2）细线烧断后，MN向上做加速运动，M'N'向下做加速运动，由于速度增加，感应电动势增加，MN和M'N'所受安培力增加，所以加速度在减小．当MN和M'N'的加速度减为零时，速度最大．对M'N'受力平衡：BIl=2mg②，EIR③，E=Blv1+Blv2 ④

由①﹣﹣④得：12243mgRvBl、22223mgRvBl

【点睛】

能够分析物体的受力情况，运用动量守恒求出两个物体速度关系．在直线运动中，速度最大值一般出现在加速度为0的时刻．

2．如图1所示，用电动势为E、内阻为r的电源，向滑动变阻器R供电．改变变阻器R的阻值，路端电压U与电流I均随之变化．

第二章 恒定电流全章习题

第二章 恒定电流全章习题

第 1 页 共 10 页 第二章 恒定电流

第一节 电源和电流

习题精练：

1.关于电流，下列说法中正确的是 ( )

A．通过导体横截面的电荷量越多，电流越大

B．电子运动速率越大，电流越大

C．单位时间内通过导线横截面的电荷量越多，导体中的电流就越大

D．因为电流有方向，所以电流是矢量

2.关于电流，下列说法中哪些是正确的 ( )

A．通电导线中自由电子定向移动的速率等于电流的传导速率

B．金属导线中电子运动的速率越大，导线中的电流就越大

C．电流是一个矢量，其方向就是正电荷定向移动的方向

D．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位

3.已知电子的电荷量为e，质量为m，氢原子的电子在核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？

4．下列说法中正确的是( )

A．导体中电荷运动就形成了电流 B．在国际单位制中，电流的单位是A

C．电流有方向，它是一个矢量 D．任何物体，只要其两端电势差不为零，就有电流存在

5．关于电流，下列叙述正确的是( )

A．只要将导体置于电场中，导体中就有持续电流 B．电源的作用可以使电路中有持续电流

C．导体中没有电流时，就说明导体内部的电荷没有移动 D．恒定电流是由恒定电场产生的

6．一台半导体收音机，电池供电的电流是8mA，也就是说( )

A．1h电池供给8C的电量 B．1 000s电池供给8C的电量

C．1s电池供给8C的电量 D．1min电池供给8C的电量

7．如图所示，在NaCl溶液中，正、负电荷定向移动，方向如图所示，若测得2s内有1.0×1018个Na＋和Cl－通过溶液内部的横截面M，试问：溶液中的电流方向如何？电流多大？

8．北京正负电子对撞机的储存环是长为240m的近似圆形轨道，当环中的电流为10mA时，若电子的速率为十分之一光速，则在整个环中运行的电子数目是多少？

高二物理 恒定电流 练习题

高二物理 恒定电流 练习题

高二物理恒定电流练习题

1、关于三个公式：①UIP，②RIP2③RUP2，下列叙述正确的是（ ）

A．公式①适用于任何电路的电热功率

B．公式②适用于任何电路的电热功率

C．公式①、②、③适用于任何电路电功率

D．上述说法都不正确

2、某种金属材料的电阻值对温度的高低非常“敏感”，这种金属材料的I－U图线正确的是（ ）

3、两个电源a、b的U—I图线如图所示，由图可知（ ）

A.电源a的内电阻较小，电动势较大

B.电源a的内电阻较大，电动势较小

C.电源a的内电阻较小，电动势较小

D.电源a的内电阻较大，电动势较大

4、如图，电源的电动势E和内阻r恒定不变，当滑动变阻器的滑片向右滑动时，（ ）

A.灯L变亮，电流表的示数减小。

B.灯L变亮，电流表的示数增大。

C.灯L变暗，电流表的示数减小。

D.灯L变暗，电流表的示数增大。

5、如图，A、B两灯分别标有“110V、100W”和“110V、40W”，按不同方法接入220V电路，能使两灯正常发光，且电路中消耗功率最小的是（ ）

6、电源1、2的输出端电压U与输出电流I的关系的图像如图所示,由图像可知（ ）

A.2121,rr

B.2121,rr

C.电流变化相同时,电源1的端电压变化较大

D.电流变化相同时,电源2的端电压变化较大

7、如图所示所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑动触头P向上移动时（ ）

A.A灯变亮，B和C灯都变暗

B.A灯变亮，B灯变暗，C灯变亮

C.A灯变暗，B灯变暗，C灯变亮

D.A灯变暗，B灯变亮，C灯变亮

8、电动势为E，内阻为r的电池与固定电阻R1、可变电阻R2串联，如图所示，设R1 ＝r，R2＝2r，当变阻器的滑动片自右端向左端滑动时，下列说法中正确的是( )

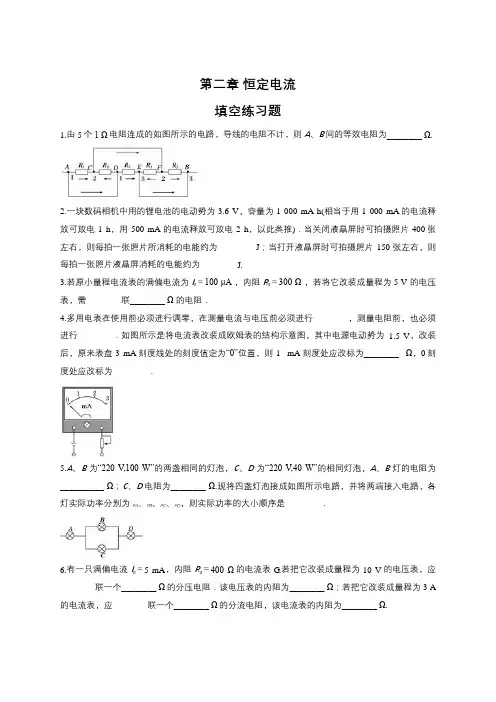

人教版选修3-1第二章 恒定电流填空练习试题(含答案)

人教版选修3-1第二章 恒定电流填空练习试题(含答案)

第二章 恒定电流

填空练习题

1.由5个1 Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等效电阻为________ Ω.

2.一块数码相机中用的锂电池的电动势为3.6 V，容量为1 000 mA·h(相当于用1 000 mA的电流释放可放电1 h，用500 mA的电流释放可放电2 h，以此类推)．当关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为________ J；当打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为________ J.

3.若原小量程电流表的满偏电流为Ig＝100 μA ，内阻Rg＝300 Ω ，若将它改装成量程为5 V 的电压表，需________联________ Ω 的电阻．

4.多用电表在使用前必须进行调零，在测量电流与电压前必须进行________，测量电阻前，也必须进行________．如图所示是将电流表改装成欧姆表的结构示意图，其中电源电动势为1.5 V，改装后，原来表盘3 mA刻度线处的刻度值定为“0”位置，则1 mA刻度处应改标为________ Ω，0刻度处应改标为________．

5.A、B为“220 V,100 W”的两盏相同的灯泡，C、D为“220 V,40 W”的相同灯泡，A、B灯的电阻为__________ Ω；C、D电阻为________ Ω.现将四盏灯泡接成如图所示电路，并将两端接入电路，各灯实际功率分别为PA、PB、PC、PD，则实际功率的大小顺序是________．

6.有一只满偏电流Ig＝5 mA，内阻Rg＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω. 7.如图所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.
