完整版浴霸技术要求

通风窗安装附件浴霸*G1产品执行标准：GB4706.1-2005，GB4706.23-2007，GB4706.27-2008；*G2产品执行标准：GB4706.1-2005，GB4706.23-2007，GB4706.27-2008，GB17625.1-2012， GB4343.1-2018；*GF3/GF5产品执行标准：GB4706.1-2005，GB4706.23-2007，GB4706.27-2008， GB7000.1-2015，GB7000.202-2008，GB/T 17743-2017；通风窗安装附件浴霸通风窗浴霸通风窗浴霸×4×4×4×4ed a1.G1/G2接线说明：卸下接线盒的螺丝，拧下两孔按压条，请专业人员按照上图所示接线图连接好电源线，装回压线条及接线盖。

a2.GF3/GF5接线说明：卸下接线盒的螺丝，拧下两孔按压条，请专业人员按照上图所示接线图连接好电源线，装回压线条及接线盖。

b1.G1/GF3主机安装说明：将主机搁置于龙骨上方，取出附件袋中的安装附件，使用安装附件固定主机与龙骨。

b1.G2/GF5主机安装说明：将主机搁置于龙骨上方，取出附件袋中的安装附件，使用安装附件固定主机与龙骨。

a1.G1/GF3按照电器原理图给控制器底盒接线,安装控制器。

a2.G2/GF5按照电器原理图给控制器底盒接线，安装控制器。

名称性能故障不能通电工作无法正常出暖风无法正常换气照明灯光不亮G 1 G 2G F 3 G F 5型号额定电压额定频率额定功率产品尺寸产品净重G 1220V 50H z 2440W 300mm*600mm*120mm 4.5kg G F 3220V 50H z 2440W 300mm*600mm*120mm 4.5kgG 2220V50H z2650W300mm*600mm*90mm5.5kgG F 5220V 50H z 2650W 300mm*600mm*90mm 5.5kg*海尔多功能取暖器倡导环保和低碳的消费体验，建议拥有海尔多功能取暖器产品的用户在不再需要此产品时，应遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理，降低资源浪费，保护地球自然环境。

浴霸安装过程以及注意事项一、准备工作1、开通风孔确定墙壁上通风孔的位置（应在吊顶上方略低于器具离心通风机罩壳出风口，以防止通风管内结露水倒流入器具）2、安装通风窗将通风管的一端套上通风窗，另一端从墙壁外沿通气窗固定在外墙出风口处，通风管与通风孔的空隙处用水泥填因通风管的长度为1。

5M，在安装通风管时须考虑产品安装位置中心至通风孔的距离请勿超过1.3M。

3、确定浴霸安装位置为了取得最佳的取暖效果，浴霸应安装在浴缸或沐浴房中央正上方的吊顶。

吊顶用天花板请使用强度较佳且不易共鸣的材料，安装完毕后，灯泡离地面的高度应在2。

1－2。

3M之间。

过高或过低都会影响使用效果。

二、固定浴霸1、取下浴霸面罩把所有灯泡拧下，将弹簧从面罩的环上脱开并取下面罩。

拆装红外线取暖泡时，手势要平稳，切忌用力过猛。

2、接线将交互连软线的一端与开关面板接好，另一端与电源线一起从天花板开孔内拉出，打开箱体上的接线柱罩，按接线图及接线柱标志所示接好线，盖上接线柱罩，用螺钉将接线柱罩固定。

然后将多余的电线塞进吊顶内，以便箱体能顺利塞进孔内。

3、连接通风管把通风管伸进室内的一端拉出套在离心通风机罩壳的出风口上。

4、将箱体推进孔内根据出风口的位置选择正确的方向把浴霸的箱体塞进孔穴中。

5、固定浴霸用4颗直径4mm、长20mm的木螺钉将箱体固定在吊顶木档上。

三、最后装配1、安装面罩将面罩定位脚与箱体定位槽对准后插入，把弹簧勾在面罩对应的挂环上。

2、安装灯泡细心地旋上所有灯泡，使之与灯座保持良好电接触，然后将灯泡与面罩擦拭干净。

3、固定开关将开关固定在墙上，以防止使用时电源线承受拉力。

希望您在阅读完这篇文章后对浴霸的安装有个大致的了解，若您对具体操作仍不太清除，还是建议向专业人士做详细咨询或者找工人师傅来为您安装。

保证在这寒冷的冬季，浴霸能为您提供一个温暖的环境。

四、接线注意事项1、禁止带电作业，应确保断开电路后（用万用表或电笔进行检测）方能进行接线操作。

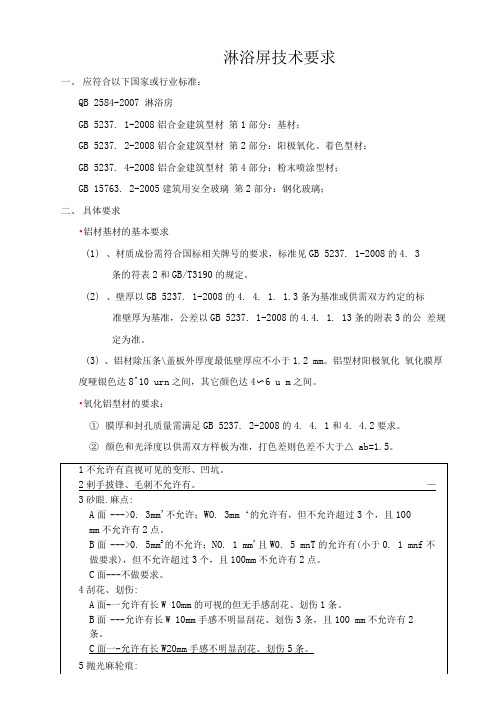

淋浴屏技术要求一、应符合以下国家或行业标准：QB 2584-2007 淋浴房GB 5237. 1-2008铝合金建筑型材第1部分：基材；GB 5237. 2-2008铝合金建筑型材第2部分：阳极氧化、着色型材；GB 5237. 4-2008铝合金建筑型材第4部分：粉末喷涂型材；GB 15763. 2-2005建筑用安全玻璃第2部分：钢化玻璃；二、具体要求•铝材基材的基本要求(1)、材质成份需符合国标相关牌号的要求，标准见GB 5237. 1-2008的4. 3条的符表2和GB/T3190的规定。

(2)、壁厚以GB 5237. 1-2008的4. 4. 1. 1.3条为基准或供需双方约定的标准壁厚为基准，公差以GB 5237. 1-2008的4.4. 1. 13条的附表3的公差规定为准。

(3)、铝材除压条\盖板外厚度最低壁厚应不小于1.2 mm。

铝型材阳极氧化氧化膜厚度哑银色达8^10 urn之间，其它颜色达4〜6 u m之间。

•氧化铝型材的要求：①膜厚和封孔质量需满足GB 5237. 2-2008的4. 4. 1和4. 4.2要求。

②颜色和光泽度以供需双方样板为准，打色差则色差不大于△ ab=1.5。

c面—允许有。

注：A面为正面、B面为侧面、C面背面。

•五金件的要求：（1）、较链、玻璃夹、把手、固定杆/拉杆（少25,壁厚1.2mm）、螺丝：不锈钢304材质；滑轮：304#不锈钢轴承，连续推拉2万次（以开关一个来回为一次计算）钱链：连续开关2万次（以开关一个来回为一次计算）•玻璃要求：（1）、钢化玻璃应符合中国3C认证。

（2）、玻璃厚度/尺寸等需满足GB 15763.2-2005的5. 1. 1,5. 1.2和5.2条款的要求。

（3）、抗冲击性/碎片状态/霰弹冲击性均需满足GB 15763. 2-2005的5. 5,5. 6,5.7,6. 5,6. 6和6. 7条款的要求。

（4）、外观要求需满足GB 15763.2-2005的5. 7条款的表6要求。

浴霸使用指南由于浴霸经常在潮湿的环境下工作，在购买时马虎不得，否则会危及消费者的人身安全，因此，提醒消费者在选购浴霸时，应注意以下几点：美的浴霸728A1.选择安全高质量取暖灯的浴霸。

取暖灯泡即红外线石英辐射灯，采用光暖辐射取暖范围大、升温迅速、效果好，无需预热，瞬间可升温到23-25℃，浴霸有2灯和4灯的，其每个取暖灯泡的功率都是275W左右，可单独控制功率，有500和1100W高低两挡。

选购时一定要注意其取暖灯是否有足够的安全性，要严格防水、防爆；灯头应采用双螺纹以杜绝脱落现象。

此外，应该挑选取暖泡外有防护网的产品。

红外线取暖泡采用了硬质防爆玻璃，它高强度的连接方式，也防止了灯头和玻璃壳脱落的危险。

一般厂家都要对取暖泡进行严格检测，即模拟日常洗浴的实况，确保100%通过冷热交变实验，在通电15分钟后，用4℃的冷水冲淋取暖泡，以确保每个取暖泡的平均寿命在5000小时以上。

浴霸的取暖泡还采用了新型的内部负压技术，即使灯泡破碎也只会缩为一团，不会危及到消费者的人身安全。

浴霸照明基本选用常规45W和60W灯泡，可以作为浴室的照明使用，凡是具备以上特点的高质量浴霸，产品说明书中应有记载。

2.浴霸选购[1]还要考虑到浴室空间情况。

一般小浴室因为面积小，水雾比较大，因此最好选择换气效果较好的浴霸;如果是新装修房间，可考虑安装不占空间，款式外观选择余地较大的吸顶式浴霸;如果是老房，则需根据是否有吊顶以及吊顶厚度是否足够、是否有足够插头来选择浴霸。

3.选择智能型全自动负离子器浴霸。

选择集取暖、照明、换气、吹风、导风和净化空气为一体的，采用内置电过热保护器，当温度升到一定时，便可自动关机；而清新负离子器技术，使之能够源源不断地产生清新负离子，避免空气中的细菌繁殖，让浴室空气更加清新。

风机噪音小并具有强大的换气功能，能及时排除室内的污浊空气、异味和湿气，增强空气流通，保持空气清新。

尽量选择采用大灯距设计，其优点是增大取暖泡间的距离使热辐射面更宽广，使热量在浴室中的覆盖面积更广，热量分布更均匀。

室内加热器【浴霸】企业标准QB企业标准室内加热器（浴霸）通用技术要求2017-12-20发布 2018-06-01实施XXXXX有限公司发布目次前言(Ⅱ)1、范围 (1)2、规范性引用标准 (1)3、术语和定义 (2)4、产品分类 (3)5、技术要求 (5)6、试验方法 (8)7、检验规则 (11)8、标志、包装、运输、储存 (13)9、附录Ａ (16)10、附录B (19)前言本技术规范根据国家标准GB4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》、GB4706.23-2003《家用和类似用途电器的安全室内加热器的特殊要求》、GB/T 14806-2003《家用和类似用途的交流换气扇及其调速器》及其它有关标准进行制定，本技术规范的规定在整体上高于相关国家标准。

本技术规范的实施有助于提高本公司浴霸产品的安全性和可靠性，在确保产品满足国家强制性安全认证（3C认证）的基础上，进一步提升产品的使用性能，使得本公司生产的浴霸产品质量达到行业领先水平。

本标准由xxxxxxxx有限公司生产技术总部提出。

本标准由xxxxxxxx有限公司开发部起草。

本标准主要起草人：xxx、XXX本标准由xxxxxxxx有限公司开发部负责解释。

室内加热器【浴霸】1.范围：本标准规定了用于不超过250V的单相交流线路上，输入功率不超过3000W，用于固定安装在浴室使用的非储热式室内加热器的产品分类、技术要求、试验方法检验规则、标志、包装、运输和贮存。

本标准适用于天花板安装以及高位墙壁安装的辐射式浴室电加热器、风扇式浴室电加热器、辐射与风扇复合式浴室电加热器。

本标准不适用于其他电加热器，包括：既能在房间使用、又能在浴室中使用的便携式室内加热器；自然对流式浴室电加热器；专为工业用途设计的器具；打算使用在经常产生腐蚀性或爆炸性气体（如灰尘、蒸气或瓦斯气体）特殊环境场所的器具；在空调器内部安装的加热器（GB4706.32）；干衣机和毛巾烘杆（GB4706.60）；桑拿浴加热器（GB4706.31）；贮热式室内加热器（GB4706.44）；动物繁殖和饲养用加热器（GB4706.47）。

电暖器系列产品技术要求安规标准适用范围：本产品技术要求安规标准适用于XXX电器有限公司生产远红外电暖器，暖风机，对流式电暖器，小太阳电暖器，电热油汀，等电暖器产品成品技术要求和试验。

1，检验标准的项目：1．1．安全性能（A类缺陷）1．1．1输入功率和电流：A：在额定电压下且在正常工作温度下，电暖器的输入功率在+5%~-10%的范围内（冲击功率和标志值偏差不大于20%）。

B：如果电暖器标有额定电流，在额定电压下，电暖器的输入电流应在+5%~-10%范围内。

1.2．标志：A，电暖器名称，型号，规格。

B，注册商标及制造厂名。

C，额定电压（V）及电源种类符号（~）。

D，额定功率（W）及额定频率（Hz ）。

E，产品认证标志。

F，生产日期或批号。

G，“禁止覆盖”字样高度≥3mm，中性线标志，接地线标志（如果有），开关及其它调节标志。

H，标志应正确，完整，清晰，先用浸水布擦试15S，再用汽油或正己烷擦试15S，标志及清晰可见。

1.3包装箱标志：A：产品名称，型号，规格。

B：产品认证标志。

C：注册商标。

D：条形码或承保标志。

E：包装箱外形尺寸（mm）长×宽×高1.4触电保护器具的结构和外壳应使用对意外触及带电部件有足够的防护，以避免人与带电部件发生意外接触。

A：操作旋钮，按钮，手柄不应带电。

B：不借助工具不与带电部件接触，对于II类电器，应不能触及时性那些由双重绝缘或加强绝缘与带电体隔开的部件。

1.5发热在 1.15倍额定功率达到稳定状态时，温升不超过以下值：A：电源线≤50K。

B：高位安装加热器和防火保护罩及它们相邻的四周表面，温升没有限值。

如果出气口栅格及它们紧邻的四周表面是金属材料制品及试验杆可能触及的：风扇式加热器175K，其它加热器130K，其它可触及的金属表面≤85K。

C：提手位≤60KD：开关表面≤60KE：1.06倍额定电压下，E级绝缘电暖器风扇电机绕组的温升不超过80K（90℃）1.6防水（IPX）A：防溅水型电暖器进行斜面降雨10min ，溅水5 min 试验。

水电安装技术要求一、强电系统施工的技术要求:1。

配电箱安装位置:应安装在通风易操作位置，便于日常的操作及维修,箱体的底边离地面高度宜为1。

8米。

原配店箱位置一般不可移位,若需移位要加装过度盒并由设计、施工员确定方案，在施工员指导下进行施工。

2。

检查漏电保护器和空气开关：对漏电保护开关进行检查，漏电30mA能动作切断电源，动作时间应≤0.1S。

对空气开关的数量及容量进行检查，如不能满足使用要求的必须更换或增加.照明用电必须单设一个两极的短路保护器且不受漏电保护器总开关的控制。

空调、吸尘器等15A以上的插座和一般常用的10A五孔插座,除有一个单极的短路空气开关控制外，还必须受总开关漏电保护器的控制。

3. 空调： 2匹机（含2匹）以下的电源线为4mm2插座为16A.3匹机电源线为4mm2。

5匹以上的空调柜机必须用三相五线制的动力电且主线必须为至少6mm2的多股软线，强调接地线连接.4。

卫生间安装浴霸的应单独分路导线直径为2。

5mm2，水源旁插座采用防溅式.厨房需单独分路导线直径为2.5mm2（若有大功率电器需增加导线截面积)。

5. 插座与灯具数量超过25只的需增加分路进行控制，凡有特殊用途的如电脑、电加热器、音响电源宜用带保险丝的插座。

6。

房屋建筑使用时间超过5年以上,电气线路必须全部进行更新。

5年以下的经测试线径：照明≥1.5mm2、空调≥4mm2、插座≥2。

5mm2及绝缘状态绝缘阻值＞5M?一般可以利用。

7. 凿线槽、开关、插座、线盒孔、排管穿线的施工要求：⑴管布线的原则:横平竖直,凿好管线槽排入专用阻燃型电线管，管壁＞1。

5mm.线管在线槽中必须用木橛进行固定，线盒与线管相接，应使用锁扣锁紧。

导线必须待线管铺设好后穿入，开槽深度为管径的1.5倍.⑵管铺设尽可能减少弯曲次数，管路超长必须加设过度线盒，弯管必须用弹簧现弯，不得使用90弯头及三通,线管连接采用束节胶粘进行连接。

⑶严禁线管直接铺设在复合地板、地毯下和厨房及卫生间的地砖下，铺设在地板下的线管必须有固定措施。

中国质量认证中心认证技术规范CQC 3154-2016家用和类似用途室内加热器节能认证技术规范Energy conservation certification criteria forroom heaters for household and similar purposes2016-02-05 发布 2016-02-06 实施中国质量认证中心发布前言本技术规范是家用和类似用途室内加热器产品的节能认证依据。

为贯彻实施《中华人民共和国节约能源法》、开展节能产品认证、提高家用和类似用途室内加热器的能源利用效率，引导企业的节能技术进步，特制定本技术规范。

本技术规范根据我国家用和类似用途室内加热器生产和使用的现状制定。

本技术规范中规定的技术指标和试验方法参考了QB/T 4096-2010《家用和类似用途室内加热器的性能》的系列标准。

本技术规范由中国质量认证中心（CQC）提出并归口。

本技术规范主要起草单位：中国质量认证中心、中国家用电器研究院。

本技术规范参与起草单位：北京鸿盛天启科技有限公司、北京桑普电器有限公司、斯宝亚创(天津)电器有限公司、中认英泰检测技术有限公司、重庆市电子电器商品质量监督检验站、中国质量认证中心华南实验室。

本技术规范主要起草人：王宏源、毕崇强、袁雅青、杜鑫、王辉、龚建文、Michael Cummings、蒋应龙、雷远波、王攀。

家用和类似用途室内加热器节能认证技术规范1 范围本技术规范规定了家用和类似用途室内加热器（以下简称为“加热器”）的节能产品认证技术要求和试验方法。

本技术规范适用于单相器具额定电压不超过250V的加热器，它们可以是便携式、固定式、驻立式或嵌装式的各类加热器。

本技术规范不适用于：——装在建筑物结构内的加热器；——中央取暖系统；——连接导风道的加热器；——装有柔软电热元件的墙纸、毯子、帘子或管子；——家用贮热式室内加热器；——浴室电加热器（浴霸）；——复合式加热器。

一、工程名称：（填写具体工程名称）二、工程地点：（填写具体工程地点）三、施工队伍：（填写施工队伍名称）四、安全技术交底内容：1. 工程概况（1）浴霸型号及规格；（2）安装位置及数量；（3）电源电压及配电要求。

2. 安全注意事项（1）施工人员必须具备相关电气安装知识和技能，并经过专业培训；（2）施工前，对施工现场进行安全检查，确保无安全隐患；（3）施工过程中，严格遵守操作规程，严禁违规操作；（4）施工人员应穿戴安全帽、工作服、绝缘手套等个人防护用品。

3. 施工步骤及要求（1）施工前，先对浴霸进行检查，确保无损坏、变形等异常情况；（2）根据浴霸型号及规格，确定安装位置及高度；（3）在安装浴霸前，先对电源线路进行检查，确保线路完好、无破损；（4）按照浴霸安装要求，将浴霸固定在墙面上，确保牢固；（5）安装电源线时，注意线径及绝缘性能，确保安全；（6）连接电源线时，注意线头清洁，防止短路；（7）安装完毕后，对浴霸进行试运行，确保正常工作。

4. 安全防护措施（1）施工人员必须按照规定穿戴个人防护用品，防止触电、烫伤等事故；（2）施工过程中，注意保持施工现场整洁，防止杂物绊倒；（3）在施工过程中，注意观察浴霸运行情况，发现异常立即停止使用；（4）施工结束后，对施工现场进行清理，确保无安全隐患。

5. 应急处理（1）若发生触电事故，立即切断电源，将触电人员迅速移至安全地带；（2）若发生烫伤事故，立即用冷水冲洗烫伤部位，并寻求医生帮助；（3）若发生火灾事故，立即报警，并组织人员疏散。

五、交底时间：（填写具体交底时间）六、交底人：（填写交底人姓名及职务）七、验收人：（填写验收人姓名及职务）八、备注：（如有其他特殊要求，请在此处填写）本安全技术交底适用于浴霸安装工程，施工人员必须严格按照本交底内容进行施工，确保工程安全、顺利进行。
