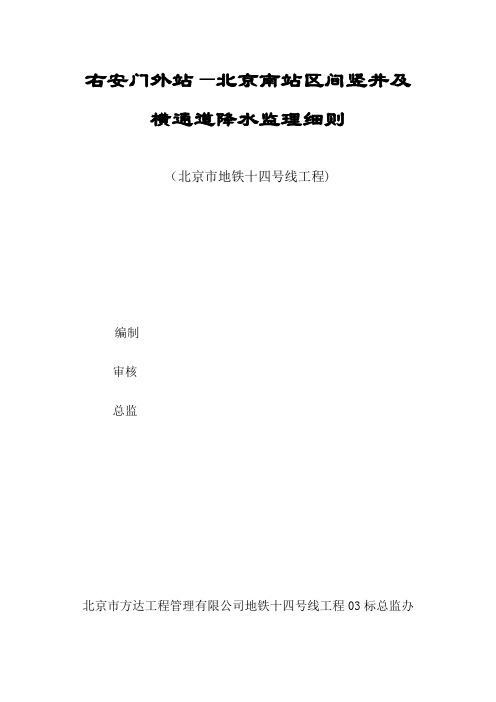

右安门外站—北京南站区间竖井及横通道降水监理细则（北京市地铁十四号线工程)编制审核总监北京市方达工程管理有限公司地铁十四号线工程03标总监办目录一、编制依据二、工程概况三、降水参数四、监理在施工过程中的控制五、监理对关键工序、特殊工序的质量控制六、降水井施工监理要点及措施七、降水井施工安全监理要点及措施八、降水井测量及量测的监理要点和措施一、编制依据1、《北京地铁14号线工程右安门外站～北京南站区间（01合同段）岩土工程勘察报告(详细勘察）》，勘察编号：2009地铁详勘14-23，2010年3月(北京市勘察设计研究院有限公司）2、《北京市地铁十四号线工程施工设计施工竖井及横通降水施工图》（北京市地质工程勘察院）3、北京市建委、北京市水务局联合颁布的《北京市建设工程施工降水管理办法》4、《轨道交通降水工程施工质量验收标准》（QGD—013—2005）5、北京地铁14号线03标监理规划6、北京地铁14号线工程右安门外站～北京南站区间竖井降水井施工方案7、北京地铁14号线工程03标监理合同二、工程概况本区间自右安门外站沿凉水河北岸向东，穿越开阳里西巷、开阳里东巷、开阳路与北京南站预留工程对接.本区间设置一座施工竖井。
施工竖井场地北侧为一栋6层居民楼房(距离竖井约20m），南侧紧邻凉水河，西侧为一处单层厂房。
施工竖井横通道中心里程为K17+981.5。
三、降水参数右安门外站~北京南站区间施工竖井及横通道降水设计参数表注:①井深以井底标高控制。
②管径为:外径/壁厚。
③SJ1-SJ12降水管井内安装32m3/h的潜水泵,B1-B11降水管井内安装20m3/h的潜水泵，根据实际抽水情况可适当调整泵量。
降水井布置见“右安门外站～北京南站区间施工竖井及横通道降水井平面布置图”。
井结构详见“右安门外站~北京南站区间施工竖井及横通道降水井结构图”。
1、降水排水设计方案设计排水管主管（集水管）采用Ф377mm钢管，支管采用Ф119mm钢管。

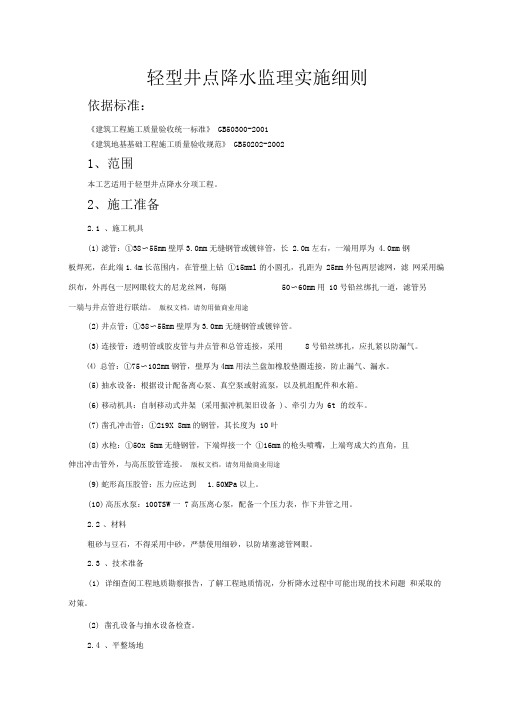

轻型井点降水监理实施细则依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于轻型井点降水分项工程。
2、施工准备2.1 、施工机具(1)滤管：①38〜55mm壁厚3.0mm无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻①15mml的小圆孔，孔距为25mm外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50〜60mm用10号铅丝绑扎一道，滤管另一端与井点管进行联结。
版权文档，请勿用做商业用途(2)井点管：①38〜55mm壁厚为3.0mm无缝钢管或镀锌管。
(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
⑷ 总管：①75〜102mm钢管，壁厚为4mm用法兰盘加橡胶垫圈连接，防止漏气、漏水。
(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t 的绞车。
(7)凿孔冲击管：①219X 8mm的钢管，其长度为10叶(8)水枪：①50x 5mm无缝钢管，下端焊接一个①16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。
版权文档，请勿用做商业用途(9)蛇形高压胶管：压力应达到 1.50MPa以上。
(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。
2.2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
2.3 、技术准备(1) 详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。
(2) 凿孔设备与抽水设备检查。
2.4 、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。
深基坑施工安全监理实施细则关键信息项：1、深基坑工程概述2、监理工作依据3、监理工作目标4、监理工作流程5、监理工作控制要点及目标值6、监理工作方法及措施11 深基坑工程概述深基坑工程通常是指开挖深度超过 5 米（含 5 米）或地下室三层以上（含三层），或深度虽未超过 5 米，但地质条件和周围环境及地下管线特别复杂的工程。
本细则所涉及的深基坑工程具有以下特点和难点：具体特点和难点描述111 深基坑施工可能存在的风险包括但不限于土方坍塌、支护结构失稳、地下水渗透、周边建筑物沉降等。
12 监理工作依据121 相关法律法规，如《中华人民共和国建筑法》《建设工程安全生产管理条例》等。
122 工程建设标准强制性条文。
123 经审查合格的设计文件。
124 已批准的施工组织设计和专项施工方案。
125 监理合同及建设工程施工合同。
13 监理工作目标131 确保深基坑施工过程中的人员安全，杜绝重大伤亡事故的发生。
132 保证深基坑支护结构及周边环境的安全稳定，将变形控制在允许范围内。
133 督促施工单位严格按照施工方案和相关规范进行施工，确保工程质量符合要求。
14 监理工作流程141 施工准备阶段监理工作流程审查施工单位资质和安全生产许可证、审查施工组织设计和专项施工方案、审查特种作业人员资格证书等。
142 施工过程监理工作流程日常巡视检查、定期安全检查、旁站监理关键工序、验收支护结构和土方开挖等分项工程。
143 应急处理工作流程当发生安全事故或突发事件时，立即启动应急预案，协助施工单位进行抢险救援，及时报告相关部门，并参与事故调查处理。
15 监理工作控制要点及目标值151 施工方案审查审查施工单位编制的深基坑施工专项方案，重点审查方案的针对性、可行性和安全性，包括支护结构设计、土方开挖方案、降排水措施、监测方案等。
152 支护结构施工监督支护结构施工过程，确保施工质量符合设计和规范要求，如灌注桩的桩身质量、锚杆的锚固长度和拉力等。
XXXXX广场项目监理细则（土方开挖、基坑降水）编制：审核：XXXXXXXXXXXXXX工程项目管理有限公司二0一二年四月目录第一章工程概况及工程特点 (2)第二章工程监理工作流程 (5)第三章监理工作的控制要点及目标值 (6)第四章工程监理工作的方法及措施 (11)第五章子分部、分项工程监理质量控制工作 (14)第六章基坑降水 (16)第七章安全监理方法及措施 (20)XXXXXXXX广场项目土方开挖、基坑降水工程监理实施细则根据《工程监理规划》、《建设工程监理规范》、《中华人民共和国建筑法》、《中华人民共和国安全生产法》、《建设工程安全生产管理条例》和业主委托的监理合同的内容、工程图纸、规范、国家有关法律、法规、规范对宝能现代科技广场项目土方开挖、基坑降水工程质量、进度、投资、安全及合同管理进行控制，对工程监理规划进行细化，特编制本监理细则。
第一章、工程概况及工程特点1.1工程概述：本项目建设单位为天津XX置业有限公司，设计单位为天津XX工程勘察设计有限公司，勘察单位为天津XX院。
工程位于天津市XX区XX道与XX 路交口西南侧。
现拟建场地总体地势平坦，场地大沽高程平均约4.00m。
总建筑面积117551.3㎡（地上80700㎡，地下36851.3㎡）；主楼A地上22层，建筑高度130m；副楼B地上16层，建筑高度96.9m，地下3层。
结构形式为框架核心筒结构。
使用功能为集地下停车、工研展示、工研办公、公寓楼为一体的综合性建筑。
建筑±0.00为大沽高程5.000m，地下室底板上皮标高-13.600m，地下室侧壁垫层底标高-14.450m，开挖深度13.450m，局部承台底标高-15.500m，开挖深度14.500m，局部电梯坑深度为-19.920m，开挖深度为18.920m。
1.2周围环境概述：拟建场地位于XX区XX北路与XX道交叉口，东侧为XX北路（距离约24m），南侧为银泰大厦（距离约14m），西侧为天津环通客运有限公司，北侧为光荣道（距离约24m）。
深基坑支护开挖工程安全监理实施细则范文第一章总则第一条为规范深基坑支护开挖工程安全监理工作，确保工程施工安全，保障工程质量，提高工程管理水平，特制定本实施细则。
第二条本实施细则适用于深基坑支护开挖工程安全监理工作。
第三条深基坑支护开挖工程安全监理工作应遵守法律、法规、规范和标准。
第四条监理人员应严格按照本实施细则进行工作，保持独立、公正、客观的态度，履行监理职责。
第二章监理范围和内容第五条深基坑支护开挖工程安全监理范围包括但不限于以下内容：（一）施工组织设计的审查和监督，确保施工组织设计符合国家和地方有关规范和要求；（二）施工现场的监督，确保施工现场符合安全生产要求，安全设施完好有效；（三）支护结构的监督，确保支护结构满足设计要求；（四）开挖工程的监督，确保开挖过程中的安全措施得到有效实施；（五）施工材料的监督，确保施工材料质量符合要求；（六）施工质量的监督，确保施工质量符合要求；（七）相关资料的审查，确保相关资料的真实性和完整性；（八）其他与深基坑支护开挖工程安全监理有关的工作。
第六条深基坑支护开挖工程安全监理应着重监管以下内容：（一）工程施工过程中的安全措施的落实情况；（二）支护结构施工质量的检查；（三）开挖过程中的土壤变形、地下水位变动和地下管线的监测；（四）施工现场的卫生和环境保护工作；（五）其他涉及工程施工安全的重要事项。
第三章监理组织和管理第七条深基坑支护开挖工程安全监理工作由甲方委托监理单位进行。
第八条监理单位应根据工程规模、难度等情况，确定监理工作的组织结构和人员配置。
第九条监理单位应制定详细的监理工作计划，并向甲方报备。
第十条监理单位应定期向甲方提供监理工作的进展报告，及时向甲方反馈工作情况。
第十一条监理单位应按照工程进度和监理需求，进行不定期现场巡查，并做好巡查记录。
第四章监理人员的职责和义务第十二条监理人员的职责是：（一）负责深基坑支护开挖工程安全监理工作的全过程；（二）按照法律、法规、规范和标准要求，审核施工组织设计，参与施工过程中的质量检查，协调解决施工过程中的技术问题；（三）定期与施工单位沟通，了解施工进展情况，并提出必要的建议和整改要求；（四）按照监理工作计划和任务，定期向甲方提交监理工作报告；（五）记录并保存工程施工过程中的关键信息和问题处理情况；（六）履行其他与监理工作有关的职责。
深基坑开挖与支护安全监理实施细则深基坑开挖与支护是工程施工中一项非常重要的工作，对项目的进展和质量有着直接影响。
因此，深基坑开挖与支护的安全监理工作也显得尤为重要。
本文将从深基坑开挖与支护的过程、安全监理的目标和职责、监理实施细则等方面进行详细阐述，以保证深基坑开挖与支护工程的顺利进行。
一、深基坑开挖与支护的过程深基坑开挖与支护工程一般包括以下几个阶段：工程准备阶段、开挖阶段、支护与固结阶段、回填阶段和收尾阶段。
1. 工程准备阶段：确定基坑的位置、规模和形状，并制定详细的施工方案和工程计划。
编制施工图纸和技术文件，并向主管部门报备，申请开工。
2. 开挖阶段：按照施工方案和技术文件的要求，进行基坑的开挖工作。
要注意开挖过程中的地质情况，合理调整开挖方式和顺序，以确保施工的安全和质量。
3. 支护与固结阶段：在基坑开挖后，要对基坑边缘进行及时的支护和固结工作。
支护形式包括钢支撑、混凝土梁板支护、地下连续墙支护等。
固结方式包括锚杆固结、喷射固结等。
4. 回填阶段：在支护与固结工作完成后，进行基坑的回填工作。
要注意回填材料的选择和压实工艺，以保证基坑的稳定和安全。
5. 收尾阶段：对开挖与支护工作进行验收，检查施工的安全和质量，并及时做好资料整理和归档。
二、安全监理的目标和职责安全监理是对深基坑开挖与支护工程进行全过程、全方位的监督和控制，以保证项目的施工安全和质量。
其目标是：1. 提高施工安全水平，减少事故发生的可能性和损失。
2. 保证施工质量，确保工程的安全和可靠。
3. 合理控制施工进度，保证项目的按时完成。
安全监理的职责包括：1. 监督施工过程中的各项技术措施和方法的合理性和有效性。
对施工方案的制定、施工图纸和技术文件的编制进行审核和验收。
2. 检查施工现场的安全设施、施工机械和工艺设备的配置和使用情况，确保施工的安全和正常进行。
3. 对施工人员的培训和安全意识的宣传进行监督和指导，提高施工人员的安全意识和技能水平。
深基坑开挖与支护安全监理实施细则是为了确保深基坑开挖与支护工程的施工安全，防止事故发生，保障工人和周边居民的安全而制定的规定。
一、监理单位应按照国家有关法律法规和相关标准对深基坑开挖与支护工程进行监督和检查，确保施工方按照设计图纸和工程规范进行施工。
二、监理单位应对深基坑开挖前的施工准备工作进行审查，包括施工方的资质证书、施工方案、监测方案等。
三、监理单位应对深基坑开挖过程中的土方开挖、地下水处理、支护材料的使用以及施工设备的安全进行监督和检查。
四、监理单位应对深基坑开挖过程中的监测数据进行记录和分析，并及时向施工方提出改进意见和措施。
五、监理单位应对深基坑支护工程的施工质量进行检查，包括支护结构的稳定性、施工材料的质量以及施工工艺的合理性等方面。
六、监理单位应对深基坑开挖与支护工程的施工现场进行巡视和检查，发现问题及时进行整改，并向相关部门和施工方提出通报。
七、监理单位应对施工方的安全生产管理情况进行监督，包括安全教育培训、施工现场的安全措施、人员配备等方面。
八、监理单位应对深基坑开挖与支护工程的竣工验收进行监督和检查，确保工程符合规定的质量要求和安全标准。
九、监理单位应及时向业主和相关部门报告深基坑开挖与支护工程的施工进度和安全状况，并提出合理化建议。
以上是深基坑开挖与支护安全监理实施细则的主要内容，具体的实施细节还需要根据工程的具体情况进行调整和补充。
深基坑开挖与支护安全监理实施细则（二）是指在深基坑开挖与支护工程中，监理人员应按照相关法规和规范，对工程的开挖和支护过程进行监督和检查，确保工程安全、质量和进度的细则。
以下是深基坑开挖与支护安全监理实施细则的一些主要内容：1.负责监督开挖和支护工程的施工进度和质量，确保按照设计要求执行。
2.监督施工单位制定详细的施工方案和安全措施，并进行批准，确保施工过程中的安全措施得到落实。
3.检查开挖和支护工程的施工现场，核实施工材料的质量和使用情况，确保材料符合规定要求。
土方开挖、基坑支护及降水工程监理实施细则1. 引言本文档旨在规范土方开挖、基坑支护及降水工程的监理实施细则，确保工程施工符合相关规范和要求，保障施工质量和安全。
2. 土方开挖2.1 施工方应按照设计图纸和技术要求进行土方开挖工程。
2.2 在土方开挖前，监理人员应对施工方的施工方案进行审查，并确保符合规范和要求。
2.3 施工过程中，监理人员应对土方开挖的进度和质量进行监督和检查，并及时发现并纠正问题。
2.4 在土方开挖过程中，如遇特殊地质情况或环境条件变化，监理人员应及时与设计单位和施工方进行沟通，并提出相应的调整方案。
3. 基坑支护3.1 基坑支护工程应根据设计要求进行施工。
3.2 监理人员应对基坑支护工程进行监督和检查，确保支护结构的稳定性和安全性。
3.3 施工方在进行基坑支护施工前，应向监理人员提供详细的施工方案，并经监理人员审查同意后方可施工。
3.4 监理人员应及时进行现场检查，核实支护结构的施工质量和进度，及时发现和整改施工中的问题。
4. 降水工程4.1 降水工程应按照设计要求进行施工，并符合相关规范和标准。
4.2 施工方在进行降水工程施工前，应经过监理人员的审查和批准。
4.3 监理人员应对降水工程进行监督和检查，确保施工质量和进度符合要求。
4.4 施工方应按照设计要求和监理人员的要求进行降水工程的施工，如遇到问题或困难，应及时向监理人员报告，并协商解决方案。
5. 施工安全与质量控制5.1 监理人员应加强对施工安全的监督和管理，督促施工方按照相关规定和要求进行安全施工。
5.2 监理人员应定期检查施工现场的安全设施和安全措施，发现问题及时整改。
5.3 监理人员应加强对施工质量的监督和检查，确保施工符合相关规范和要求。
5.4 如发现施工质量问题或安全隐患，监理人员应及时向施工方发出整改通知，并跟进整改情况。
6. 现场记录和报告6.1 监理人员应详细记录土方开挖、基坑支护及降水工程的施工情况和工程质量信息。
青岛山东路万科中心基坑支护工程监理实施细则编写：（总监等编写人员）审批：（企业技术负责人）青岛商业建设监理有限公司山东路万科中心工程监理项目部2017年6月28日目录第一章工程项目概括 (3)第二章监理工作流程 (7)第三章施工准备阶段的监理措施 (21)第四章工程特点、重点和难点分析 (21)第五章监理工作的目标值 (21)第六章监理工作方法及措施 (22)一、工程材料监理方法及措施 (22)二、旋挖桩监理方法及措施 (23)三、土方开挖监理方法及措施 (24)四、土钉墙监理方法及措施 (24)五、喷锚施工监理方法及措施 (25)六、预应力锚索监理方法及措施 (25)七、降水排水监理方法及措施 (27)八、基坑监测监理方法及措施 (28)第七章安全文明施工监理方法及措施 (29)第一章、工程概况1、项目概况工程名称：居然之家三亚生活广场项目工程地点：场地位于三亚市吉阳区东岸村。
其北荔枝沟路，南侧为迎宾路，西侧为千古情旅游景区，位于市区繁华地段。
建设单位：三亚居然之家商业管理有限公司施工单位：海南第五建筑工程有限公司设计单位: 海南元正建筑设计咨询有限责任公司江西勘察设计研究院监理单位：海南中外建工程管理有限公司工程规模：主楼地下室为2层，设计深度约为12-14m。
总用地面积为18000㎡，总建筑面积为89000㎡。
合同质量等级：合格计划竣工日期：2017年4月15日2、水文地质概况依据勘探报告，拟建场地的地层有人工填土层、第四系坡积层及残积层，下部基岩为震旦系花岗岩。
各地层之野外特征按自上而下顺序分别叙述如下：1）、人工填土层〖Qml〗：素填土〖层号１〗：褐黄、灰黄色，主要由粘性土组成，混少量角砾及碎砖石，局部层面含砼块,为三年以上填土,土质结构较松散，未完成自重固结。
层底含薄层耕土。
该土层未完成自重固结，密实程度不均，物理力学性质较差，承载力低，未经处理不得作为建筑物之基础持力层。
2）、第四系坡积层〖Qdl〗:粉质粘土〖层号2〗:黄红、灰黄、黄色，以粉粘粒为主，含中细砂粒。
基坑支护安全监理细则第一章总则第一条为了加强基坑支护工程的施工安全管理，防止和减少基坑工程事故的发生，并保障相关人员的生命安全和财产安全，特制订本细则。
第二条本细则适用于基坑支护工程的监理工作，包括评审设计方案、施工方案的合理性与可行性、设备材料的质量、工程施工过程的安全管理等各个阶段的监理工作。
第三条基坑支护工程应符合国家和地方政府的相关法律、法规、规范和技术标准的要求。
第四条基坑支护工程监理应与施工单位、设计单位和建设单位紧密配合，形成合力，共同保障基坑工程的安全和质量。
第二章监理单位的资质和人员要求第五条从事基坑支护工程监理的单位应具备监理资质，并按照相关规定进行备案登记。
第六条监理单位应有专职监理人员进行基坑支护工程的监理工作，并具备相应的从业资格。
监理人员应具有相应的专业知识和技能，对基坑工程的施工和管理有一定的经验。
第七条监理人员应认真履行职责，维护公正、科学、独立的原则，对施工单位和设计单位的违规行为及时报告。
第三章监理前的准备工作第八条监理单位应在项目启动前组织相关人员进行现场勘察，并了解工程情况、地质情况和施工环境等因素。
第九条监理单位应审查设计文件，包括基坑支护设计方案和施工方案，确保其合理、可行、符合相关技术规范和标准。
第十条在监理前，监理人员应制定详细的监理计划，并向建设单位和施工单位报备。
监理计划应明确监理内容、关键节点和监理人员的职责。
第十一条监理单位应建立健全监理记录的管理制度，对监理过程中的重要事项进行记录和归档，以备后续审计和查阅。
第四章施工前的监理工作第十二条施工前，监理人员应参与基坑支护的施工方案评审，对方案的合理性进行评估和指导。
第十三条监理人员应对施工单位的施工人员进行培训，宣传施工安全知识和相关法规法规定，提高施工人员的安全意识。
第十四条施工单位应按照施工方案的要求进行必要的试验，监理人员应参与并对试验结果进行监督和评估。
第十五条施工前，监理人员应检查基坑支护工程的施工设备和材料的质量，确保其符合要求，并做好记录。
.. .. . 表式：SCCS-JL-7.5-02
市北高新技术服务业园区NO70501单元10-03地块住办商品房项目 基坑降水（13-22号楼） 监 理 实 施 细 则
编 制： (专业监理工程师) 审 批： （总监理工程师）
市工程建设咨询监理项目监理部
年 月 .. .. . 一、工程概况 1、工程名称：市北高新技术服务业园区NO70501单位10-03地块住办商品房项目 2、建设地点： 市闸北区，东至平陆路、西至云照路、南至汶水路
3、主要参建单位如下： 建设单位：华泓钜盛房地产开发 监理单位：市工程建设咨询监理 设计单位：天华建筑设计 施工单位：中国建筑第八工程局 勘查单位：市政工程设计研究总院(集团) 检测单位：众材工程检测 平行检测单位：中测行工程检测咨询 4、 设计简况： 项目总建筑面积313313.37m2，地上建筑面积213261.60m2，地下建筑面积100051.77m2。包括24栋住宅楼，3栋社区公共服务设施，1栋幼儿园。 除配套幼儿园外，住宅区及配套物业管理用房、商业建筑下设整体地下室，一般为地下一层，北部局部为二层地下室。其中一层地下室基坑开挖深度为 5.5~6.6m，基坑安全等级为三级；二层地下室基坑开挖深度为9.2~10.25m，基坑安全等级为二级。 拟建建筑上部结构分别采用框架结构、剪力墙结构，基础形式分别采用天然地基、桩筏基础。桩基拟采用 PHC 桩，静压法施工；其中 33 层住宅及 19 层商办楼拟采用⑧22 层作为持力层， 桩端入土深度约 59m； 26 层住宅楼拟采用⑧21 层作为持力层， 桩端入土深度约 52m；18 层住宅楼拟采用⑧1 层作为持力层，桩端入土深度约 45m； 6 层别墅拟采用⑧1 层作为持力层，桩端入土深度约 37m；二层地库抗拔桩桩端入土深度约 31m，一层地库抗拔桩桩端入土深度约26m。 5、本工程围护设计概况： 1-1剖面，重力坝：搅拌桩采用双轴搅拌桩2ø7001000，前后排桩插6mø48*3钢管，其余桩插钢筋，压顶采用20cm厚钢筋混凝土； 2-2剖面，重力坝：搅拌桩采用双轴搅拌桩2ø7001000，前后排桩插6mø48*3钢管，其余同1-1剖面； 3-3剖面采用土工法：两排2ø7001000双轴搅拌桩，插H500*300*11*18型钢“隔.. .. . 一插一”，顶部设圈梁； 4-4剖面“椅子型”重力坝+灌注桩双排桩门架：2ø7001000双轴搅拌桩，外排套打ø6501000/2000钻孔灌注桩； 6-6剖面，钢板桩拉锚/土工法+斜抛撑； 7-7剖面，SMW工法：3ø8501200三轴搅拌桩，插H700*300*12*24型钢“插二跳一”，定设圈梁。 7a-7a剖：SMW工法采用3∅8501200三轴搅拌桩，水泥掺量20%，搅拌桩长21.2m，插H700×300×13×24型钢“插二跳一”，型钢长22.0m。 双轴水泥土搅拌桩采用Φ700两轴搅拌桩，采用P.O42.5级普通硅酸盐水泥，水灰比0.5~0.6，水泥掺量13%，若遇暗浜，提高至18%，相邻桩间歇不得超过16小时，桩位偏差不大于50mm，垂直度不大于1/150。基坑开挖前宜对搅拌桩强度进行钻芯取样检测，取样数量不少于总桩数的0.5％且不少于3根，钻孔取芯完成后的空隙及时注浆填充。搅拌桩采用二喷三搅施工工艺。 三轴搅拌桩采用P.O42.5级普通硅酸盐水泥，水灰比1.5~2.0，不插型钢时水灰比不宜超过1.5，水泥掺量20%，正常情况下成桩采用一喷一搅的搅拌工艺，砂性土地层宜采用两喷两搅，水泥掺量不小于25%：搅拌桩钻芯数量不宜少于总桩数的2％，且不应少于3根，钻孔取芯完成后的空隙应及时注浆填充。 高压旋喷采用800500高压旋喷桩水泥掺量25%，水泥浆液水灰比为0.8～1.0。 钻孔灌注桩采用8501050钻孔灌注桩，有效桩长20.5m； 750钻孔灌注桩，有效桩长17m；600钻孔灌注桩，有效桩长8m。 支撑体系采用立柱：基坑采用2道钢砼水平支撑，立柱桩坑底下采用∅650顶部4500扩径850（二期扩至800）mm钻孔灌注桩，桩长22m，栈桥下加长至25米，坑底以上采用480×480格构柱，角钢型号4L140×14、栈桥下4L140×16角钢，所有立柱桩位于电梯井、集水井等深坑处，格构柱及灌注桩长度均加长1.5m；K、P站坑底以下采用∅750钻孔灌注桩，桩长16m，坑底以上采用400×400格构柱，角钢型号4L125×12。 主楼电梯井及消防集水井加固采用双轴搅拌桩水泥土搅拌桩加固、主楼电梯井采用压密注浆及高压旋喷桩进行封底。
基坑开挖主要参数一览表 .. .. . 区域 地下层数 开挖深度（m） 基坑面积（㎡） 基坑周长（m） 挖深（m） 最大深度（m） 1期 1层 5.25 20500 800 5.25 5.8
2期 1层 5.65 15100 590 5.65 5.65 2层 8.7 20000 630 8.7 10.35 5、 地质水文情况 根据《岩土工程勘察报告》拟建场地地下水主要有：浅部土层的潜水、深部土层中的第一承压含水层（第⑦层）。 1） 潜水 拟建场地浅部地下水属潜水类型，受大气降水及地表径流补给，地下水位丰水期较高，枯水期较低。勘察期间所得的地下水静止水位埋深一般在0.5m~1.45m之间，市年平均高水位埋深0.5m，低水位埋深为1.5m，拟建场地潜水位基本稳定。 2） 承压水 根据地区经验，浅部承压水位及深部水位均低于潜水位，年呈周期性变化，场地第⑦层粉（砂）性土层为第一承压含水层，承压水位埋深考虑（即承压水头埋深3.0m左右），第⑦层顶板埋深按24.20m考虑，根据市工程建设规《岩土工程勘察规》（DGJ08-37-2012）中12.3.3条公式计算判别，pcz/pwy>1.05，拟建场地第⑦层的承压水对基坑施工基本无突涌等不良影响。 ..
.. . 二、降水井布设表 三、监理依据 1、业主与承包商签订的施工承包合同或协议书； 2、工程项目施工图纸及技术说明（包括设计交底，会审纪要，技术核定，图纸变更）； 3、本工程施工组织设计的批件，现行的工程建设施工验收规； .. .. . 4、政府的有关法律、法规、法令、监理法规等； 5、与建设方签定的施工监理合同； 6、本工程地质勘察报告 7、建筑工程施工质量统一验收标准 （GB50300-2013） 8、地下工程防水技术规 （GB50108-2001） 9、 建筑边坡工程技术规 （GB50330-2002） 10、 基坑工程技术规 （DG/TJ08-2010） 11、 建筑与市政降水工程技术规 （JGJ/T111-98） 12、 其他有关本工程的国家及市有关本工程的法律、法规、规等 四、 深井降水施工监理控制程序 (一) 深井降水施工质量监理控制程序
审核审批施工单位进场资料
审核审查进场机械设备
审核审批深井降水施工组织设计（方案）
监理向施工总分包方进行技术安全交底
进场的设备及安全设施进行全面检查
施工准备阶段
二次冲孔检查 扫孔检查 钻进成孔深度验收 钻机定位验收 中管钻孔定位验收 验收井管质量 安装井管验收 填充过滤层验收 洗井 降水系统试运转 .. .. .
五、监理工作的控制和目标值 事前、事后控制：
类型 控制要点 目 标 值 巡视、旁站控制点 备注
事 前 、后控
制
设计交底 检查施工图纸的有效性； 督促总、分包单位提出阅图意见； 提出书面监理阅图意见； 参加设计交底会并予签认。 总包单位管理体系审查 质量管理体系； 技术管理体系； 质量保证体系； 安保体系。
检查其组织结构、管理制度、人员上岗证等。
分包单位资质审查 审查“建筑专业书”、“营业执照”、“安全生产许可证”、“分包合同”、“安全协议”、管理人员和操作人员、上岗证、操作证。 审批《分包单位资格报审表》。
施工组织设计审批
结合工程实际，从“人、机、物、法、环”诸要素着手，审查施工组织设计中关于质量、进度、安全文明施工等方面的人员、组织管理体系、保证体系的人员、措施等是否完善。 检查总、分包单位审批手续是否齐全。 审查施工顺序和检测手段。 提出书面监理审批意见。
机械设备控制 设备型号、数量应与施工组织设计相符； 检查检修记录、合格证、操作证等。 人员控制 检查管理人员、操作人员上岗证、特殊工种操作证。 专题会议 进行详细的监理交底。 业主主持，监理记录；
降水 井管 1、 深井钻孔直径６５０mm，孔深４１m。 2、 井管直径273mm，井管长16.3m。 3、 滤管长度：底管6m，中部4m。 现场检查验收 现场检查
正式抽降水 验收粗砂质量 监理检查抽水记录 .. .. . 类型 控制要点 目 标 值 巡视、旁站控制点 备注
降水 4、 过滤层为粗沙，填至距基坑底面下0.5-1.0m。 1、 深井及管道真空度－0.02-0.06MPa。 2、 降水至基坑底以下0.5-1.0m。 3、 降水原始记录。
降水与排水
深井降水 1、 严禁挖土机碰撞降水井管。 2、 随着挖土深度增加，井管可分节拆除，并及时用粘土将井管周围封密实。 3、 垫层施工完后，井管的拔除与保护，根据现场具体情况决定。 4、 如坑底发现管涌来流沙等情况马上启动承压水井。 观察井管出土情况及降水效果
明排水
1、 基坑周边设防水沟，防地表水流入坑。
2、 通过水泵将水井的集水抽至地面排水沟，保护坑土体干燥。 观察坑集水情况
六 监理工作的方法及措施 Ａ、巡视、旁站 １、审查深井降水工程施工单位的资质、安全生产许可证和安全协议；
２、审查施工单位人员的资格、操作人员上岗证、操作证和安全三级教育工作； ３、检查施工单成井机械，降水设备合格证和机械设备安装的验收工作。较大型的钻井机械须经检测单位验收合格后方可使用； ４、审查降水施工方案，降水方案已通过科技委专家论证； ５、检查降水施工的送配电设施； ６、降水达到开挖面下0.5～1.0m方可挖土； ７、降水施工中，注意监测数据，关注对地铁和管线影响，如达到报警值，及时分析原因并采取相关措施。在坑外水位下降到报警值，可采用回灌措施；
Ｂ、严格检查验收程 2、严格检查验收程序 降水施工中，都存在总包、分包及其下层的劳务队伍，安全、质量的管理和控制，严格按照班组自查自检→分包自查→总包复查验收→监理复核验收的程序进行。 3、监理指令 存在问题 监理方法 监理指令
准备工作和施工过程中存在问题 巡视 口头通知、《监理工作联系单》、《监理工程师通知单》 关键部位哪个控制点存在问题 旁站 口头通知、《监理工程师通知单》、质量专题会
