2011电子线路期末试卷

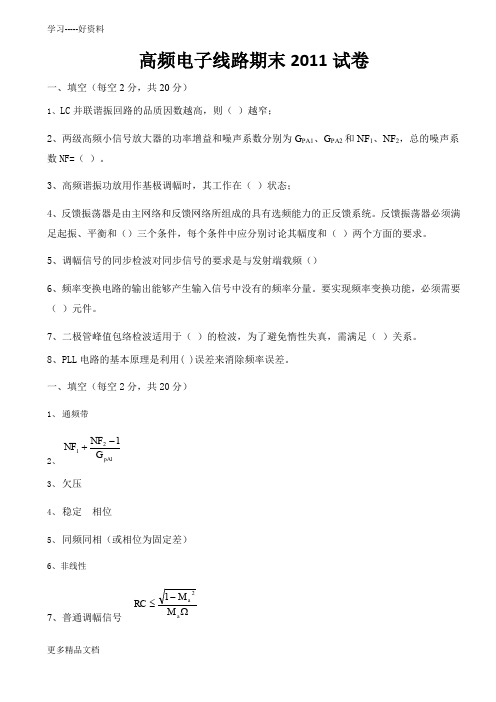

高频电子线路期末2011试卷一、填空（每空2分，共20分）1、LC 并联谐振回路的品质因数越高，则（ ）越窄；2、两级高频小信号放大器的功率增益和噪声系数分别为G PA1、G PA2和NF 1、NF 2，总的噪声系数NF=（ ）。

3、高频谐振功放用作基极调幅时，其工作在（ ）状态；4、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。

反馈振荡器必须满足起振、平衡和（）三个条件，每个条件中应分别讨论其幅度和（ ）两个方面的要求。

5、调幅信号的同步检波对同步信号的要求是与发射端载频（）6、频率变换电路的输出能够产生输入信号中没有的频率分量。

要实现频率变换功能，必须需要（ ）元件。

7、二极管峰值包络检波适用于（ ）的检波，为了避免惰性失真，需满足（ ）关系。

8、PLL 电路的基本原理是利用( )误差来消除频率误差。

一、填空（每空2分，共20分）1、 通频带2、3、 欠压4、 稳定 相位5、 同频同相（或相位为固定差）6、非线性7、普通调幅信号1211pA G NF NF -+Ω-≤a a M M RC 218、相位二、简答题(每小题5分，共15分)1．低频信号在通过无线传输前，一般需要调制，为什么？2．为了避免中频干扰，一般采取什么措施？为了避免镜频干扰，一般采取何种措施？3.图1所示振荡电路，能不能够够产生振荡？为什么？图1二、简答题(每小题5分，共15分)1、由于需传输的信号频率较低，则所需的天线尺寸就很大，高频信号所需天线的尺寸就较小（2分）；直接传输低频信号会发生频带混叠现象，而高频信号频带资源丰富，信号就不会发生混叠现象（3分）。

2、选择合适的中频（2分）；采用高中频和二次混频技术（3分）。

3、不能振荡（2分）；不满足振荡器的正反馈条件(三点式电路的组成法则)（3分）。

三、分析、计算（65分）1、图2所示电路，下标电容为高频旁路电容或者耦合电容。

已知工作频率为f0=10MHz，L＝1.5μH，Q0＝100，N1/N2 =4，晶体管在工作条件下测得的Y参数如下：y ie＝(2.8＋j3.5)mS，y re≈0，y fe＝（36-j27）mS，y oe＝（0.2+j2）mS。

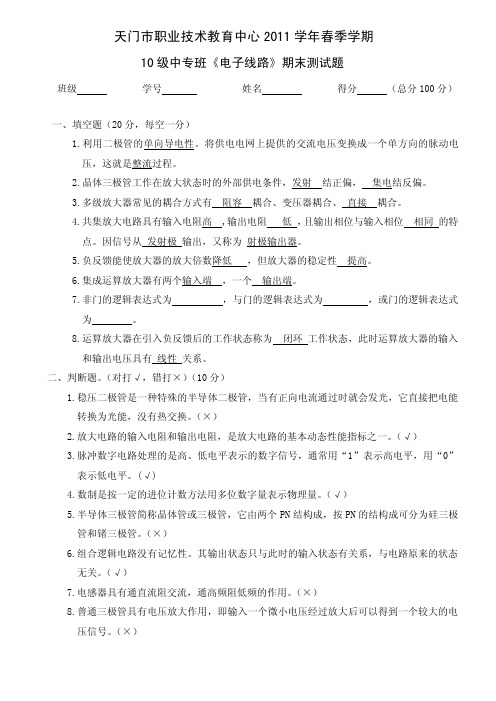

天门市职业技术教育中心2011学年春季学期10级中专班《电子线路》期末测试题班级 学号 姓名 得分 （总分100分）一、填空题（20分，每空一分）1.利用二极管的单向导电性。

将供电电网上提供的交流电压变换成一个单方向的脉动电压，这就是整流过程。

2.晶体三极管工作在放大状态时的外部供电条件，发射 结正偏， 集电结反偏。

3.多级放大器常见的耦合方式有阻容耦合、变压器耦合、直接耦合。

4.共集放大电路具有输入电阻高 ,输出电阻 低 ，且输出相位与输入相位 相同 的特点。

因信号从 发射极 输出，又称为 射极输出器。

5.负反馈能使放大器的放大倍数降低，但放大器的稳定性提高。

6.集成运算放大器有两个输入端 ，一个 输出端。

7.非门的逻辑表达式为 ，与门的逻辑表达式为 ，或门的逻辑表达式为 。

8.运算放大器在引入负反馈后的工作状态称为 闭环 工作状态，此时运算放大器的输入和输出电压具有 线性 关系。

二、判断题。

（对打√，错打×）（10分）1.稳压二极管是一种特殊的半导体二极管，当有正向电流通过时就会发光，它直接把电能转换为光能，没有热交换。

（×）2.放大电路的输入电阻和输出电阻，是放大电路的基本动态性能指标之一。

（√）3.脉冲数字电路处理的是高、低电平表示的数字信号，通常用“1”表示高电平，用“0”表示低电平。

(√)4.数制是按一定的进位计数方法用多位数字量表示物理量。

（√）5.半导体三极管简称晶体管或三极管，它由两个PN结构成，按PN的结构成可分为硅三极管和锗三极管。

（×）6.组合逻辑电路没有记忆性。

其输出状态只与此时的输入状态有关系，与电路原来的状态无关。

（√）7.电感器具有通直流阻交流，通高频阻低频的作用。

（×）8.普通三极管具有电压放大作用，即输入一个微小电压经过放大后可以得到一个较大的电压信号。

（×）9.线性稳压电源主要表现为：功耗大，效率低，可靠性和稳定性差，并且还存在一个体积大且又笨重的工频变压器。

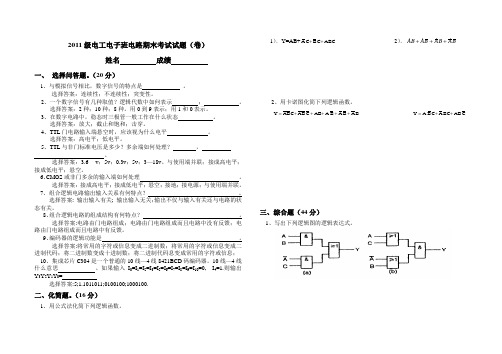

2011级电工电子班电路期末考试试题（卷）姓名成绩一、选择问答题。

（20分）1、与模拟信号相比，数字信号的特点是。

选择答案：连续性；不连续性；突变性。

2、一个数字信号有几种取值？逻辑代数中如何表示；。

选择答案：2种；10种；8种。

用0到9表示；用1和0表示。

3、在数字电路中，稳态时三极管一般工作在什么状态。

选择答案：放大；截止和饱和；击穿。

4、TTL门电路输入端悬空时，应该视为什么电平。

选择答案：高电平；低电平。

5、TTL与非门标准电压是多少？多余端如何处理？，。

选择答案：3.6 v；5v；0.3v；5v；3—18v。

与使用端并联；接成高电平；接成低电平；悬空。

6、CMOS或非门多余的输入端如何处理。

选择答案：接成高电平；接成低电平；悬空；接地；接电源；与使用端并联。

7、组合逻辑电路输出输入关系有何特点？。

选择答案: 输出输入有关; 输出输入无关；输出不仅与输入有关还与电路的状态有关。

8、组合逻辑电路的组成结构有何特点？。

选择答案:电路由门电路组成；电路由门电路组成而且电路中没有反馈；电路由门电路组成而且电路中有反馈。

9、编码器的逻辑功能是。

选择答案:将常用的字符或信息变成二进制数；将常用的字符或信息变成二进制代码；将二进制数变成十进制数；将二进制代码息变成常用的字符或信息；10、集成芯片C304是一个普通的10线—4线8421BCD码编码器。

10线—4线什么意思。

如果输入I0=I1=I2=I3=I5=I6=I7=I8=I9=I10=0, I4=1.则输出Y3Y2Y1Y0=选择答案:5;1.1011011;0100100;1000100.二、化简题。

（16分）1、用公式法化简下列逻辑函数。

1）．Y=AB+ABCCBCA++2）．BABABAAB+++2、用卡诺图化简下列逻辑函数。

BABABAABCABCABY+++++=CABBCACBAY++=三、综合题（44分）1、写出下列逻辑图的逻辑表达式。

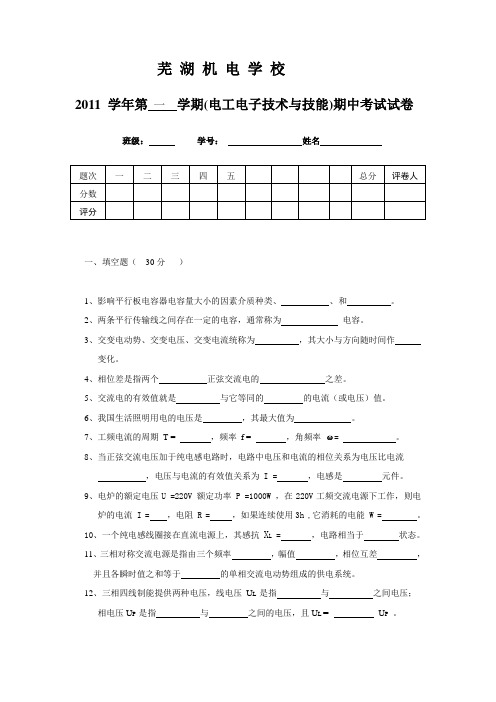

芜湖机电学校2011 学年第一学期(电工电子技术与技能)期中考试试卷班级：学号：姓名一、填空题（30分）1、影响平行板电容器电容量大小的因素介质种类、、和。

2、两条平行传输线之间存在一定的电容，通常称为电容。

3、交变电动势、交变电压、交变电流统称为，其大小与方向随时间作变化。

4、相位差是指两个正弦交流电的之差。

5、交流电的有效值就是与它等同的的电流（或电压）值。

6、我国生活照明用电的电压是，其最大值为。

7、工频电流的周期T = ，频率f = ，角频率ω= 。

8、当正弦交流电压加于纯电感电路时，电路中电压和电流的相位关系为电压比电流，电压与电流的有效值关系为 I = ，电感是元件。

9、电炉的额定电压U =220V 额定功率 P =1000W ，在220V工频交流电源下工作，则电炉的电流 I = ，电阻 R = ，如果连续使用3h ,它消耗的电能 W = 。

10、一个纯电感线圈接在直流电源上，其感抗X L = ，电路相当于状态。

11、三相对称交流电源是指由三个频率，幅值，相位互差，并且各瞬时值之和等于的单相交流电动势组成的供电系统。

12、三相四线制能提供两种电压，线电压U L 是指与之间电压；相电压U P 是指与之间的电压，且U L = U P。

二、选择题（10 分）1、在如下图所示电路中，不是交流电的是（）2、人们常说的交流电压220V、380V，是指交流电压的（）。

A、最大值B、有效值C、瞬时值D、平均值3、如下图所示为交流电的波形，它们的初相角分别是（）A、π/2, 0，-π/2B、π/2, π，3π/2C、π/2, π，-π/2D、-π/2, π，π/24、我们使用的照相机的闪光灯是利用（）放电原理工作的。

A、电容器B、电感器C、电阻器D、电抗器5、自感电动势的大小与（）成正比。

A、电流对时间的变化率B、电压对时间的变化率C、电流数值的大小D、电流的正负三、判断题（ 20分）1、电容器两端只要有电压，电容器内就储存有一定的电场能量。

(1)在半导体内部，只有电子是载流子.(2)在N型半导体中,多数载流子是空穴，少数载流子是自由电子.（3）一般来说，硅晶体二极管的死区电压（门槛电压)小子锗晶体二极管的死区电压。

（4）在外电场作用下,半导体中同时出现电子电流和空穴电流.（5）晶体三极管出现饱和失真是由于静态电流I CQ选得偏低。

（6)用万用表测某晶体二极管的正向电阻时，插在万用表标有“十”号插孔中的测试棒(通常是红色棒）所连接的二极管的管脚是二极管的正极，另一电极是负极.(7)三极管放大电路工作时，电路中同时存在直流分量和交流分量；直流分量表示静态工作点，交流分量表示信号的变化情况。

（8）在单管放大电路中，若V G不变,只要改变集电极电阻Rc的值就可改变集电极电流Ic的值.(9)两个放大器单独使用时，电压放大倍数分别为A v1、A v2，这两个放大器连成两级放大器后，总的放大倍数为A v，A v=A v1+A v2。

（10）晶体二极管在反向电压小于反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后，反向电流会迅速增大.（1）当晶体二极管的PN结导通后，则参加导电的是( )。

A．少数载流子 B．多数载流子 C．既有少数载流子又有多数载流子（2)在共发射极单管低频电压放大电路中，输出电压应视为( ).A．v o＝i c R c B．v o＝-R c i c C．v o＝—I c R c(3）用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拔到（）。

A．R×100Ω或R×1000Ω挡 B．R×1Ω C．R×10KΩ挡（4)当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门槛电压时，则晶体二极管相当于().A．大电阻 B．断开的开关 C．接通的开关(5)晶体三极管工作在饱和状态时,它的I C将( )。

A．随I B增加而增加 B．随I B增加而减小 C．与I B无关，只决定于R C和V G(6)共发射极放大器的输出电压和输入电压在相位上的关系是（ ).A．同相位 B．相位差90° C．相位差180°（7）NPN型三极管放大电路中,当集电极电流增大时,则晶体三极管（ ).A．基极电流不变； B．集电极对发射极电压V CE下降； C．集电极对发射极电压V CE上升(8）当晶体三极管发射结反偏时，则晶体三极管的集电极电流将（ )。

华南农业大学期末考试试卷（A 卷）2011学年第 2 学期 考试科目： 电工与电子技术I 考试类型：（闭卷）考试 考试时间： 120 分钟学号 姓名 年级专业一、选择题（本大题共 10 小题，每小题 2 分，共 20 分）1. 电路如图1(a)所示，U S =16V ，R 1 = R 2 = R 3 = R 4，U ab =9V 。

若将理想电压源除去后[图1(b)]，这时U ab 等于________。

图1(a) 图1(b)A. 4VB. 5VC. 6VD. 7V 2. 图2所示电路中a 点的电位为 。

A. 1VB. 2VC. 3VD. 6V图2 图3装订线3. 图3电路，端口对外等效的电路为。

2W u3Ai0.5W u3Ai i2W u-3A2W3AuiA. B. C. D.4.单一电感正弦交流电路表达式中正确的是。

A.LXUi=B.LUIω=C.LjUIω= D. LXLω=5.相量图如图所示，下列说法正确的是。

A.LU 滞后RU B.总电流超前总电压53C.总电压超前总电流53D.LI 超前RI6.RLC串联正弦交流电路中，已知W=100R，mHL200=，FCμ22=，则该电路性质为。

A. 阻性B.容性C.感性D. 不确定7. 图所示电路中交流信号源的电动势E=120V，内阻R0=100W，负载电阻R L=1W。

若R L 折算到一次侧的等效电阻R'L= R0时，变压器的匝数比为。

.EI.R LR0A．1：10 B．10：1 C．1：100 D．100：1 8．变压器原绕组电流的大小是由因素决定的。

A．变压器容量B．副边电压C．原边电压D．副边负载9．自动空气断路器不具有 保护。

A ．短路B ．过载C ．失压D ．联锁10．在图5所示控制电路中，SB 是按钮，KM 是交流接触器，KT 是时间继电器，按下SB 1则 。

图5A ．KM 1立即通电，经过一定延时后KM 2通电。

B ．KM 1立即通电，经过一定延时后KM 2通电且KM 1断电。

2010~2011学年第二学期10单招《电子线路》期末试卷一、填空题（1*62=62）1、调谐放大器具有______________和_________________作用。

2、多级放大器级间耦合方式有：__________、_________、__________。

3、调谐放大器有______________和________________两种基本电路。

4、反馈有__________和__________、___________和___________、____________和______________三种分类。

5、直耦放大器的两个特殊问题：________________、_____________。

6、在自激振荡电路中包含___________、_____________和_______________三个基本组成部分，其中______________实现振幅平衡条件，____________实现相位平衡条件，最后利用三极管的___________特性实现稳幅作用。

7、反馈有_____________和_____________、______________和______________、____________和______________三种分类。

8、功率放大器按工作点在交流负载线上的位置分类有：___________、_____________、________________。

以输出端的特点分类有：_____________、____________、________________、______________。

9、甲类功放的缺点是：___________，乙类功放存在______________,为了消除这种失真，采用_________________功放。

10、带有放大环节的串联型稳压电路一般有_____________、____________、________________和________________四部分组成。

2010—2011学年度第二学期期末试卷39《电子线路》一．填空题（1分×25=25分）1.所谓整流就是将_____________电变换成________电的过程。

2.按所用交流电源相数，可分为_______和______整流；按负载上所得的整流波形，可分为________和_______整流。

3.所谓滤波就是将________的直流电变换成_______的直流电的过程。

4. 稳压电源的稳压电路可分为_________型和___________型两类；其中__________型稳压电路具有输出电流较大，输出电压可调等优点而被广泛应用。

5.数字信号的特点是在_________上和_______上都是断续变化的，其高电平和低电平常用_______和__________表示。

6.门电路中，最基本的逻辑门是_______、_________和_________。

7.逻辑代数的三种基本运算是________、_________和__________。

8. 触发器具有_________个稳定状态，在输入信号消失后，它能保持_________________不变。

9.触发器的翻转是指触发器从0状态变化为_____状态，或从1状态变化为_________状态。

二．判断题（2分×5=10分）1.或门的逻辑功能可以理解为输入端有0，则输出端必为0，只有当输入端全为1时，输出端为1。

（）。

2.非门通常是多个输入端，一个输出端。

（）3.在全部输入是0的情况下，“与非”运算的结果是逻辑0. （）4.在全部输入是1的情况下，“或非”运算的结果是逻辑1. （）5.在正逻辑的约定下，“1”表示高电平，“0”表示低电平。

（）三．选择题（5分×4=20分）1. 凡在数值上或时间上不连续变化的信号，例如只有高、低电平的矩形波脉冲信号，称为（）。

A. 模拟信号B. 数字信号C. 直流信号2.逻辑函数式D×D，简化后结果是（）。

2010—2011学年度第二学期期末试卷36《电子线路》一．填空题（1分×30=30分）1.硅晶体二极管的门坎电压为_______,导通电压为______；锗晶体二极管的门坎电压为_______,导通为________电压。

2.多级放大器常用的耦合方式有_________、__________和________三种形式。

3.多级放大器的每个单管放大电路称为_____，级与级之间的连接称为______。

4. 所谓整流就是把_______电转换成________电的过程。

5. 所谓滤波就是将_____________电转变成_____________电的过程。

6.三极管按结构可分为__________和____________两种类型。

7.场效应晶体管为____________控制型器件。

8放大器的静态是指__________________。

9.在对放大电路做动态分析时，直流电源、电容可视为_____________。

10.稳压二极管正常工作时，应使其工作在____________状态。

11.CW7818输出电压为__________，最大输出电流为__________。

CW7915输出电压为______________。

12.晶闸管俗称_________，是一种__________________器件。

13.晶闸管主要用于_________、__________、___________等方面。

14.触发器具有_____个稳定状态，在输入信号消失后，它能保持___________不变。

15.主从触发器是一种能防止___________现象的实用触发器。

二.判断题（1分×10=10分）1. （）少数载流子是自由电子的半导体称为P型半导体。

2. （）一般来说，硅晶体二极管的死区电压小于锗晶体二极管的死区电压。

3. （）面接触型二极管比较适合于小功率整流。

4. （）三极管是一个电流控制器件，实现“以小控大”的作用，实现能量的放大。
