下载文档原格式

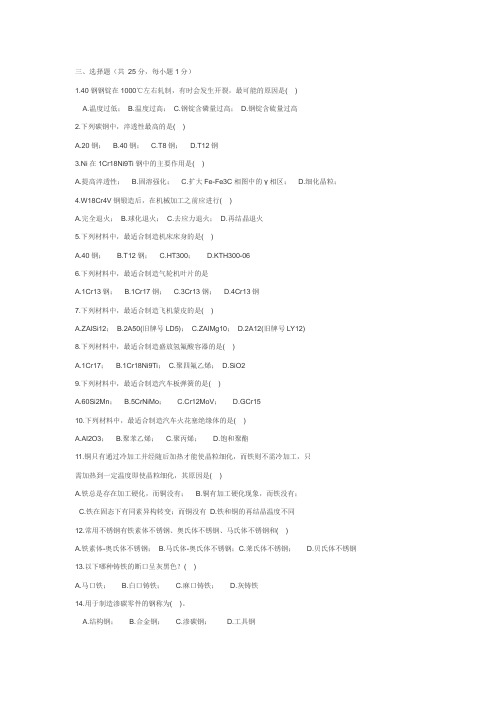

三、选择题（共25分，每小题1分）1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是( )A.温度过低；B.温度过高；C.钢锭含磷量过高；D.钢锭含硫量过高2.下列碳钢中，淬透性最高的是( )A.20钢；B.40钢；C.T8钢；D.T12钢3.Ni在1Cr18Ni9Ti钢中的主要作用是( )A.提高淬透性；B.固溶强化；C.扩大Fe-Fe3C相图中的γ相区；D.细化晶粒；4.W18Cr4V钢锻造后，在机械加工之前应进行( )A.完全退火；B.球化退火；C.去应力退火；D.再结晶退火5.下列材料中，最适合制造机床床身的是( )A.40钢；B.T12钢；C.HT300；D.KTH300-066.下列材料中，最适合制造气轮机叶片的是A.1Cr13钢；B.1Cr17钢；C.3Cr13钢；D.4Cr13钢7.下列材料中，最适合制造飞机蒙皮的是( )A.ZAlSi12；B.2A50(旧牌号LD5)；C.ZAlMg10；D.2A12(旧牌号LY12)8.下列材料中，最适合制造盛放氢氟酸容器的是( )A.1Cr17；B.1Cr18Ni9Ti；C.聚四氟乙烯；D.SiO29.下列材料中，最适合制造汽车板弹簧的是( )A.60Si2Mn；B.5CrNiMo；C.Cr12MoV；D.GCr1510.下列材料中，最适合制造汽车火花塞绝缘体的是( )A.Al2O3；B.聚苯乙烯；C.聚丙烯；D.饱和聚酯11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是( )A.铁总是存在加工硬化，而铜没有；B.铜有加工硬化现象，而铁没有；C.铁在固态下有同素异构转变；而铜没有D.铁和铜的再结晶温度不同12.常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( )A.铁素体-奥氏体不锈钢；B.马氏体-奥氏体不锈钢；C.莱氏体不锈钢；D.贝氏体不锈钢13.以下哪种铸铁的断口呈灰黑色？( )A.马口铁；B.白口铸铁；C.麻口铸铁；D.灰铸铁14.用于制造渗碳零件的钢称为( )。
1 材料的性能1 、抗拉强度：材料反抗最大均匀塑性变形的能力。
2 、硬度：材料表面反抗局部微量塑性变形的能力。
3 、刚度：材料反抗弹性变形的能力。
2 材料的结构1 、晶胞：晶胞是能代表晶格中原子罗列规律的最小几何单元。
2 、致密度：晶胞中原子体积与晶胞体积的比值。
3 、晶体各向异性：晶体中不同晶面或者晶向上的原子密度不同，从而造成晶体不同方向上的性能不同的现象。
4 、指出固溶体和金属化合物在晶体结构和机械性能方面的区别。
答：固溶体仍保持溶剂的晶格类型。
而金属化合物为新的晶格，它与任一组元均不相同。
固溶体普通是塑性、韧性好，强度、硬度低；金属化合物是硬度高，塑性、韧性差。
5、常见的金属化合物有______________、_______________和_______________ 三种类型。
(正常价化合物；电子化合物；间隙化合物和间隙相)_______________、6、金属的晶粒愈细小，则金属的强度、硬度愈塑性韧性愈_______________，这种现象称为_______________强化。
(高；好；细晶)7、原子在溶剂晶格中的分布不同，可将固溶体分为_______________固溶体和_______________ 固溶体。
(间隙；臵换)_______________，8、按合金的相结构分，铁碳合金中的铁素体属于渗碳体属于_______________。
(固溶体；金属化合物)_______________化学成份、_______________9、在合金中具有结构且与其他部份隔开的均匀组成部份叫做相。
(同一 ;同一)_______________ 缺陷，位错属于10 、晶界和亚晶界属于_______________缺陷。
(面；线)__________缺陷、__________11、晶体缺陷，按几何特征可分为缺陷和__________缺陷三种类型。
(点；线；面)12、与固溶体相比，金属化合物具有高硬度、低塑性。

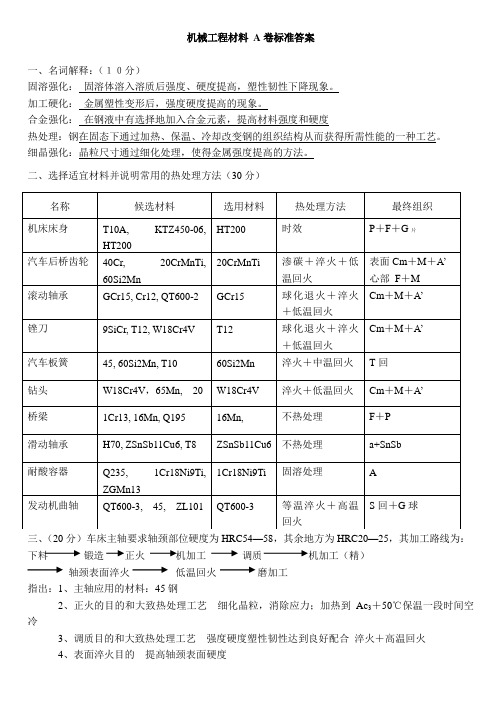

机械工程材料A卷标准答案一、名词解释：（１０分）固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。
加工硬化：金属塑性变形后，强度硬度提高的现象。
合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。
细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。
二、选择适宜材料并说明常用的热处理方法（30分）三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：下料锻造正火机加工调质机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。
去除表面淬火热应力，表面M＋A’心部S回四、选择填空（20分）１．合金元素对奥氏体晶粒长大的影响是（d）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面２．适合制造渗碳零件的钢有（c）。
（a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12（c）15、20Cr、18Cr2Ni4WA、20CrMnTi３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理4．制造手用锯条应当选用（a ）（a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火5．高速钢的红硬性取决于（b ）（a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ）（a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火8. 二次硬化属于（d）（a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b）（a）获得单一的马氏体组织，提高硬度和耐磨性（b）获得单一的奥氏体组织，提高抗腐蚀性，防止晶间腐蚀（c）降低硬度，便于切削加工１０.推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用（b ）（a）20Cr渗碳淬火后低温回火（b）ZGMn13—3经水韧处理（c）W18Cr4V淬火后低温回火五、填空题(20分)1、马氏体是碳在a-相中的过饱和固溶体，其形态主要有板条马氏体、片状马氏体。
《机械基础》（90分）一、判断题(本大题共25小题，总计25分)1.常用的硬度试验方法有布氏硬度、洛氏硬度和维氏硬度。
（）2.一般来说，硬度高的金属材料耐磨性也好。
（）3. 韧性是指金属在断裂前吸收变形能量的能力。
（）4. 低合金钢和合金钢是在非合金钢（碳钢）的基础上，为改善钢的性能，有目的地加入某些合金元素所形成的钢种。
（）5. 加入合金元素可提高钢的淬透性，所以合金钢淬火变形小，不易开裂。
（）6. 低合金高强度结构钢有好的强韧性、焊接性和较好的耐蚀性，使用时不再进行热处理，广泛用于船舶、车辆、压力容器、桥梁等大型钢结构件。
（）7. Q390A表示σs≥390Mpa，质量为优质的低合金高强度钢。
（）8. 20CrMnTi是合金渗碳钢，它的最终热处理方法是渗碳、淬火、低温回火。
（）9. 40Cr是合金调质钢，它的最终热处理方法是淬火、中温回火。
（）10. 60Si2Mn是合金弹簧钢，它的最终热处理方法是淬火、高温回火。
（）11.合金调质钢是用以制造经调质处理的零件的调质处理合金钢结构钢。
（）12.合金调质钢主要用作重要的齿轮、轴、曲轴、连杆等。
（）13.为保证使用性能，量具一般都应进行淬火、低温回火处理。
（）14. 60Si2CrA表示W c=0.6%、W si=2%、W cr﹤1.5%、含硫、磷少的合金弹簧钢。
（）15. 高速工具钢除具备一般工具钢的高硬度、高耐磨性能以外，其特点是热硬性高。
（）16. 碳钢是指W C≤2.11%，并含有少量硅、锰、硫、磷等杂质元素的铁碳合金。
（）17.碳钢按用途分为碳素结构钢和碳素工具钢。
碳素结构钢用于制造机械零件、工程结构件。
（）18. ZG200-400表示σs≥200Mpa、σb≥400Mpa的铸钢。
（）19. T8钢的碳的质量分数是W C≈0.80%。
（）20. T10A钢的质量优于T10钢，20钢的质量优于Q235-A·F钢。
（）21.表面淬火后，钢的表面成分和组织都得到改善。
机械工程材料习题与答案机械工程材料是机械设计和制造过程中不可或缺的一部分，它涉及到材料的选用、性能、加工和应用等方面。
在机械工程材料的习题中，通常会包含材料的力学性能测试、材料选择、热处理、材料失效分析等内容。
以下是一些机械工程材料习题与答案的示例：习题1：某机械零件需要承受较大的拉力，设计者需要选择合适的材料。
请根据以下材料的力学性能数据，推荐一种材料，并说明理由。
- 钢A：抗拉强度为600MPa，屈服强度为400MPa，延展性为15%。
- 钢B：抗拉强度为800MPa，屈服强度为600MPa，延展性为10%。
- 铝C：抗拉强度为300MPa，屈服强度为200MPa，延展性为30%。
答案：推荐使用钢B。
虽然钢A的延展性更好，但钢B的抗拉强度和屈服强度都更高，这意味着它能够承受更大的拉力而不至于断裂。
对于承受大拉力的零件，材料的强度是首要考虑的因素。
习题2：某零件需要在高温下工作，需要考虑材料的耐热性。
请分析以下材料在高温下的稳定性，并推荐一种材料。
- 不锈钢D：在500°C下仍能保持其力学性能。
- 钛合金E：在600°C下力学性能略有下降，但在800°C下迅速下降。
- 陶瓷材料F：在1000°C下仍能保持其力学性能。
答案：推荐使用陶瓷材料F。
虽然不锈钢D和钛合金E都具有一定的耐热性，但陶瓷材料F在高温下的性能更为稳定，适合在极端高温环境下工作。
习题3：某零件需要通过热处理来提高其硬度和耐磨性。
请说明热处理的基本过程，并给出一个可能的热处理方案。
答案：热处理是一种通过控制加热和冷却过程来改变金属的物理性质的方法。
基本过程通常包括：加热（奥氏体化）、保温、冷却（淬火）和回火。
一个可能的热处理方案是：将钢材料加热到其奥氏体化温度（通常高于其相变温度），保持一段时间，然后快速冷却（淬火），最后进行回火以减少内部应力和提高韧性。
习题4：某零件在使用过程中发生断裂，需要分析其断裂原因。
机械工程材料试题（答案《机械工程材料》试题一、名词解释（共15分，每小题3分）1.奥氏体（A）2.回复3.固溶体4.自然时效5.加工硬化二、填空题（共20分，每空1分）1.石墨为片状的灰口铸铁称为铸铁，石墨为团絮状的灰口铸铁称为__ 铸铁，石墨为球状的灰口铸铁称为铸铁。
其中铸铁的韧性最高，因而可以锻造。
2.陶瓷材料中的气相是指，在程中形成的，它了陶瓷的强度。
3.根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。
4.工程中常用的特殊性能钢有_________、_________、_________等。
5.金属的断裂形式有__________和__________两种。
6.金属元素在钢中形成的碳化物可分为_________、_________两类。
7.常见的金属晶体结构有____________、____________和____________三种。
三、选择题（共25分，每小题1分）1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是()A.温度过低；B.温度过高；C.钢锭含磷量过高；D.钢锭含硫量过高2.下列碳钢中，淬透性最高的是()A.20钢；B.40钢；C.T8钢；D.T12钢3.Ni在1Cr18Ni9Ti钢中的主要作用是()A.提高淬透性；B.固溶强化；C.扩大Fe-Fe3C相图中的γ相区；D.细化晶粒；4.W18Cr4V钢锻造后，在机械加工之前应进行()A.完全退火；B.球化退火；C.去应力退火；D.再结晶退火5.下列材料中，最适合制造机床床身的是()A.40钢；B.T12钢；C.HT300；D.KTH300-066.下列材料中，最适合制造气轮机叶片的是A.1Cr13钢；B.1Cr17钢；C.3Cr13钢；D.4Cr13钢7.下列材料中，最适合制造飞机蒙皮的是()A.ZAlSi12；B.2A50(旧牌号LD5)；C.ZAlMg10；D.2A12(旧牌号LY12)8.下列材料中，最适合制造盛放氢氟酸容器的是()A.1Cr17；B.1Cr18Ni9Ti；C.聚四氟乙烯；D.SiO29.下列材料中，最适合制造汽车板弹簧的是()A.60Si2Mn；B.5CrNiMo；C.Cr12MoV；D.GCr1510.下列材料中，最适合制造汽车火花塞绝缘体的是()A.Al2O3；B.聚苯乙烯；C.聚丙烯；D.饱和聚酯11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是()A.铁总是存在加工硬化，而铜没有；B.铜有加工硬化现象，而铁没有；C.铁在固态下有同素异构转变；而铜没有D.铁和铜的再结晶温度不同12.常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和()A.铁素体-奥氏体不锈钢；B.马氏体-奥氏体不锈钢；C.莱氏体不锈钢；D.贝氏体不锈钢13.以下哪种铸铁的断口呈灰黑色？()A.马口铁；B.白口铸铁；C.麻口铸铁；D.灰铸铁14.用于制造渗碳零件的钢称为()。
《机械工程材料》试题一、名词解释（共 15 分，每小题 3 分）1.奥氏体（ A） 3. 固溶体4. 自然时效 5. 加工硬化二、填空题（共20 分，每空1 分）1.石墨为片状的灰口铸铁称为铸铁，石墨为团絮状的灰口铸铁称为__铸铁，石墨为球状的灰口铸铁称为铸铁。
其中铸铁的韧性最高，因而可以锻造。
2.陶瓷材料中的气相是指，在程中形成的，它了陶瓷的强度。
3.根据采用的渗碳剂的不同，将渗碳分为__________、 __________和__________三种。
4.工程中常用的特殊性能钢有_________、 _________ 、 _________等。
5.金属的断裂形式有 __________和 __________两种。
6.金属元素在钢中形成的碳化物可分为_________ 、 _________ 两类。
7.常见的金属晶体结构有____________、 ____________ 和____________ 三种。
三、选择题（共25 分，每小题 1分）1.40 钢钢锭在 1000 ℃左右轧制，有时会发生开裂，最可能的原因是()A. 温度过低；B. 温度过高；C. 钢锭含磷量过高；D. 钢锭含硫量过高2.下列碳钢中，淬透性最高的是()A.20 钢；B.40 钢；C.T8 钢；D.T12钢3.Ni 在 1Cr18Ni9Ti 钢中的主要作用是 ()A. 提高淬透性；B. 固溶强化；C. 扩大 Fe-Fe3C 相图中的γ相区；D.细化晶粒；4.W18Cr4V钢锻造后，在机械加工之前应进行()A. 完全退火；B. 球化退火；C. 去应力退火；D. 再结晶退火5.下列材料中，最适合制造机床床身的是()A.40 钢；B.T12 钢；C.HT300 ；D.KTH300-066.下列材料中，最适合制造气轮机叶片的是A.1Cr13 钢；B.1Cr17钢；C.3Cr13钢；D.4Cr13 钢7.下列材料中，最适合制造飞机蒙皮的是()A.ZAlSi12 ；B.2A50( 旧牌号 LD5) ；C.ZAlMg10；D.2A12( 旧牌号 LY12)8.下列材料中，最适合制造盛放氢氟酸容器的是()A.1Cr17 ；B.1Cr18Ni9Ti ；C. 聚四氟乙烯；D.SiO29.下列材料中，最适合制造汽车板弹簧的是()A.60Si2Mn；B.5CrNiMo ；C.Cr12MoV；D.GCr1510. 下列材料中，最适合制造汽车火花塞绝缘体的是()A.Al2O3 ；B. 聚苯乙烯；C. 聚丙烯；D. 饱和聚酯11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是( )A. 铁总是存在加工硬化，而铜没有；B. 铜有加工硬化现象，而铁没有；C. 铁在固态下有同素异构转变；而铜没有D.铁和铜的再结晶温度不同12. 常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( )A. 铁素体 -奥氏体不锈钢；B. 马氏体 -奥氏体不锈钢；C. 莱氏体不锈钢；D. 贝氏体不锈钢13. 以下哪种铸铁的断口呈灰黑色？( )A. 马口铁；B. 白口铸铁；C. 麻口铸铁；D. 灰铸铁精选文库14.用于制造渗碳零件的钢称为 ( )。
1 机械工程材料模拟练习题 一、填空题（每空0.5分） 1. 常用测定硬度的方法有 布氏硬度 、 洛氏硬度 和维氏硬度测试法。 2. 金属材料的力学性能主要包括强度、 硬度 、 弹性 、 塑性 等；强度的主要判据有 屈服 和 抗拉 ，强度和 塑性 可以用拉伸试验来测定； 压入法 测量方法简便、不破坏试样，并且能综合反映其它性能，在生产中最常用。 3. 铁碳合金在室温下平衡组织组成物的基本相是 铁素体 和 渗碳体 ，随着碳的质量分数的增加， 渗碳体 相的相对量增多， 铁素体 相的相对量却减少。 4. 珠光体是一种复相组织，它由 铁素体 和 渗碳体 按一定比例组成。珠光体用符号 P 表示。 5. 铁碳合金中，共析钢的wc= 0.77 %,室温平衡组织为 珠光体 ；亚共析钢的wc= 0.0218 %，室温平衡组织为 铁素体和珠光体 ；过共析钢的wc= 0.77～2.11 %,室温平衡组织为 珠光体和二次渗碳体 。 6. 铁碳合金结晶过程中，从液体中析出的渗碳体称为 一次 渗碳体；从奥氏体中析出的渗碳体称为 二次 渗碳体；从铁素体中析出的渗碳体称为 三次 渗碳体。 7. 低碳钢的碳质量分数范围是： Wc<=0.25% 、中碳钢： 0.25~0.6 、高碳钢： >0.6 。 8. 金属的晶粒越细，强度、硬度越 高 ，塑性、韧性越 好 。实际生产中可通过 增加过冷度 、 变质处理 和 附加振动 来细化晶粒。 9. 常用金属中，γ-Fe、Al、Cu 等金属具有 面心立方 晶格，α-Fe具有 体心立方 晶格。 10. 金属的结晶是在过冷的情况下结晶的,冷却速度越快,过冷度 越大 ，金属结晶后的晶粒越 细小 ,力学性能越 好 。 11. 钢的热处理工艺是由（加热 ）、（ 保温 ）和（ 冷却）三个步骤组成的；热处理基本不改变钢件的（ 形状和尺寸 ），只能改变钢件的（结构组织）和（力学性能）。 12. 完全退火适用于（亚共析碳）钢，其加热温度为(Ac3以上30～50度），冷却速度（缓慢），得到（ 铁素体和渗碳体 ）组织。 13. 球化退火又称为（ 均匀化 ）退火，其加热温度在（ Ac1 ）＋20-30℃，保温后（ 随炉缓慢 ）冷却，获得（ 球状珠光 ）组织；这种退火常用于高碳工具钢等。 14. 中碳钢淬火后，再经低温回火后的组织为（ 回火马氏体 ），经中温回火后的组织为（ 回火托氏体 ），经高温回火后的组织为（ 回火索氏体 ）；淬火高温回火后具有（综合力学 ）性能。 15. 钢的高温回火的温度范围在（ 500～650度 ），回火后的组织为（ 回火索氏体 ）。 16. 按化学成份分类， 就含碳量而言， 渗碳钢属_低碳_______钢, 调质钢属____中碳___钢, 滚动轴承钢属_____高碳__钢。 17. 高速钢W18Cr4V 中合金元素W 的作用是_____________________； Cr 的作用是_________________；V 的作用是___________________。 高速钢的锻造不仅是为了成型, 而且是为了____________________。 高速钢淬火后需经_560_______℃__三____次回火， 回火后其组织由_________、 _________及少量_________构成， 其性能具有___________ 、 ___________、___________。 18. 按用途分，合金钢可分为（ 合金结构 ）钢、（ 合金工具 ）钢、（ 特殊性能 ）钢。 19. 40Cr钢中铬的平均含量约为（ Wcr <0.2% ），GCr9钢中铬的平均含量约为（ 0.9% ）。 2
20. 与铸钢相比，普通灰口铸铁具有以下优异的使用性能：（ 铸造性能 ）、（ 减震性 ）和（ 切削加工性能 ），但是（ 塑性和韧性 ）差。 21. 可锻铸铁的生产过程是首先铸成（ 白口 ）铸件，然后再经过（ 石墨化退火或氧化脱碳 ），使其组织中的（ 渗碳体 ）转变成为（ 团絮状石墨 ）。 22. （ 化学成分 ）和（ 冷却速度 ）是影响铸铁石墨化的主要因素。 23. 球墨铸铁是通过浇铸前向铁水中加入一定量的（球化 ）进行球化处理，并加入少量的（ SI和C ）促使石墨化，在浇铸后直接获得球状石墨结晶的铸铁。 24. 填出下列力学性能指标的符号：屈服强度 ，洛氏硬度Ｃ标尺 ，冲击韧性 。 25. 碳素钢除铁、碳外，还常有 Mn 、 P 、 S 、 Si 等杂质元素，其中 Mn 、 Si 是有益元素， P 、 S 是有害元素。 26. 内部原子杂乱排列的物质叫做 非晶体 ，内部原子规则排列的物质叫 晶体 ，一般固态金属都属于 晶体 。 27. QT400-15表示名称为 球墨铸铁 的材料，其中两组数字分别表示 屈服强度 和 碳含量的千分数 ，其石墨形态为 球状 。 28. 自由锻的基本工序有 冲孔 、 扩孔 、 弯曲 、 扭转 等。 29. 在亚共析碳钢中，钢的力学性能随含碳量的增加其强度提高而 塑性 下降，这是由于平衡组织中 珠光体 增多而 铁素体 减少的缘故。
二、选择题（每空1分） 1.表示金属材料屈服强度的符号是（ B）。 A.σe B.σs C.σb D.σ-1 2.表示金属材料弹性极限的符号是（A ）。 A.σe B.σs C.σb D.σ-1 3.金属材料在载荷作用下抵抗变形和破坏的能力叫（A ）。 A.强度 B.硬度 C.塑性D.弹性 4. 下面所的列组织中，脆性最大的是（ D ）；塑性最好的是（ A ）。 (a)F (b)P (c)A (d)Fe3C 5. 在Fe-Fe3C相图中，钢与铁的分界点的含碳量为（C ）。 A．2％ B．2.06％ C．2.11％ D．2.2％ 6. 莱氏体是一种（C ）。 A．固溶体 B．金属化合物 C．机械混合物 D．单相组织金属 7. 在Fe-Fe3C相图中，ES线也称为（D ）。 A．共晶线 B．共析线 C．A3线 D．Acm线 8. 在Fe-Fe3C相图中，共析线也称为（AD）。 A．A1线 B．ECF线 C．Acm线 D．PSK线 9. 珠光体是一种（C ）。 A．固溶体 B．金属化合物 C．机械混合物 D．单相组织金属 10. 加热是钢进行热处理的第一步，其目的是使钢获得（B ）。 A.均匀的基体组织 B.均匀的A体组织 C.均匀的P体组织 D.均匀的M体组织 11. 完全退火主要用于（A ）。 A．亚共析钢 B．共析钢 C．过共析钢 D．所有钢种 3
12. 共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是（C ）。 A．P B．S C．B D．M 13. 退火是将工件加热到一定温度，保温一段时间，然后采用的冷却方式是（A ）。 A．随炉冷却 B．在油中冷却 C．在空气中冷却 D．在水中冷却 14．经过热成形制成的弹簧，其使用状态的组织是（ C ）。 Ａ珠光体 Ｂ回火马氏体 Ｃ回火托氏体 Ｄ索氏体 15. 为了改善20钢的切削加工性能，一般应采用 B 。 A、退火 B、正火 C、淬火 16. 亚共析钢的淬火加热温度一般确定为 B 以上30℃~50℃。 A、Ac1 B、Ac3 C、AcCm 17. 可用作弹簧的钢是（ C ）。 Ａ，20 Ｂ，9SiCr Ｃ，60Si2Mn Ｄ，20 CrMnMo 18. 制造板牙常选用（ D ）钢。 Ａ，5 CrNiMo Ｂ，Cr12MoV Ｃ，W18 Cr4V Ｄ，9 SiCr 19. 20CrMnTi钢根据其组织和机械性能，在工业上主要作为一种（A ）使用。 A．合金渗碳钢 B．合金弹簧钢 C．合金调质钢 D．滚动轴承钢 20. 将相应的牌号填入括号内：硬铝（A ），黄铜（ B ）。 a、2A11（LY11）； b、H62； c、3A21（LF21）。 21. 塑性是指金属在静载荷作用下（ C ），强度是指金属在静载荷作用下（ D ）。 a、抵抗塑性变形的能力；b、抵抗破断的能力； c、产生残余变形而不被破坏的能力； d、抵抗塑性变形和断裂的能力。 22. 马氏体是（D ），奥氏体是（ B ）。 a、 铁和碳的金属化合物； b、碳在γ-Fe中的固溶体； c、碳在α-Fe中的固溶体； d、碳在α-Fe中的过饱和固溶体。 23. 当浇注具有圆柱形内腔的铸件时，用（ C ）可省去型芯。 ａ、压力铸造； ｂ、熔模铸造； ｃ、离心铸造 24. 区别冷变形和热变形的依据是（B ）。 a、变形时是否有加热； b、变形温度的高低； c、变形后是否有加工硬化组织。 25. 随温度下降从奥氏体中析出的渗碳体称为（ B ），从铁素体中析出的渗碳体称为（ C ）。 a、一次渗碳体； b、二次渗碳体； c、三次渗碳体。 26. 常温下金属的晶粒越细，则力学性能是（ A ）。 a、强度越高，塑性越好； b、强度越高，塑性越差； c、强度越低，塑性越差。 27. 马氏体、贝氏体、珠光体、渗碳体四者相比，（ C ）的硬度最高，（ D ）的硬度最低。 a、马氏体； b、贝氏体； c、渗碳体； d、珠光体。 28. 将相应的牌号填入括号内，灰铸铁（B ），高速钢（C ），不锈钢（ A ）。 a、0Cr19Ni9； b、HT200； c、W18Cr4V。 29. 金属型铸造适用于（ A ）生产。 ａ、大批、大量； ｂ、小批量； ｃ、成批、大量、也可单件。 30. 随温度的下降从奥氏体中析出的渗碳体称为（ B ），从铁素体中析出的
