第4章第七节涡流 电磁阻尼和电磁驱动练习题及答案解析

2.3 涡流、电磁阻尼和电磁驱动基础一、单项选择题（共2小题；共8分）1. 如图所示，是冶炼金属感应炉的示意图，这种电炉利用涡流熔化金属，该方法冶炼速度快，温度容易控制，能避免有害杂质混入被冶炼的金属中。

冶炼金属时线圈a、b应接入A. 高压直流电源B. 低压直流电源C. 高频交流电源D. 低频交流电源2. 电磁炉是利用涡流加热的。

它利用交变电流通过线圈产生变化的磁场，当通过锅底的磁通量发生变化时，就会在锅底产生无数小涡流，使锅体本身高速发热，从而达到烹任食物的目的。

因此，下列的锅类或容器不适用于电磁炉的有A. 煮中药的瓦罐B. 不锈钢水壶C. 平底铸铁炒锅D. 不锈钢锅二、双项选择题（共3小题；共12分）3. 下列说法正确的是A. 感生电场是由变化的磁场激发而产生的B. 恒定的磁场也在周围空间产生感生电场C. 感生电场的方向可以用楞次定律来判断D. 感生电场的电场线是闭合曲线，其方向—定是沿逆时针方向4. 金属探测器是用来探测金属的仪器，如图所示，关于其工作原理，下列说法中正确的是A. 探测器内的探测线圈会产生变化的磁场B. 只有有磁性的金属物才会被探测器探测到C. 探测到金属物是因为金属物中产生了涡流D. 探测到金属物是因为探测器中产生了涡流5. 某空间出现了如图所示的磁场，当磁感应强度B变化时，在垂直于磁场的方向上会产生感生电场，有关磁感应强度B的变化与感生电场的方向（从上向下看）关系描述正确的是A. 当磁感应强度均匀增大时，感生电场的电场线应为顺时针方向B. 当磁感应强度均匀增大时，感生电场的电场线应为逆时针方向C. 当磁感应强度均匀减小时，感生电场的电场线应为顺时针方向D. 当磁感应强度均匀减小时，感生电场的电场线应为逆时针方向三、多项选择题（共2小题；共8分）6. 下列哪些仪器是利用涡流工作的A. 电磁炉B. 微波炉C. 金属探测器D. 真空冶炼炉7. 如图所示，线圈abcd在磁场区域ABCD中，下列哪种情况下线圈中有感应电流产生A. 把线圈变成圆形（周长不变）B. 使线圈在磁场中加速平移C. 使磁场增强或减弱D. 使线圈以过ad的直线为轴旋转答案第一部分1. C2. A第二部分3. A， C4. A， C【解析】金属探测器利用涡流探测金属物品的原理是：探测器内的探测线圈中有交变电流，产生交变磁场，金属物品在交变磁场中会产生感应电流（涡流），而金属物品中感应电流产生的交变磁场会在探测线圈中产生感应电流，引起线圈中电流发生变化，从而探测到金属物品，选项A、C正确，B、D 错误。

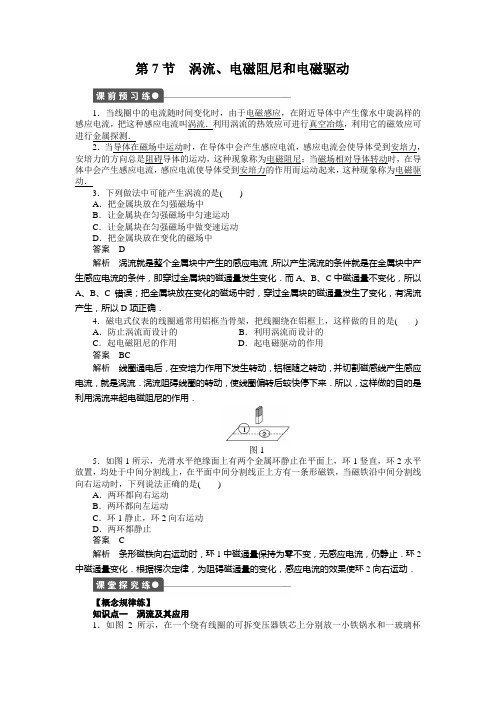

第7节涡流、电磁阻尼和电磁驱动1．当线圈中的电流随时间变化时，由于电磁感应，在附近导体中产生像水中旋涡样的感应电流，把这种感应电流叫涡流．利用涡流的热效应可进行真空冶炼，利用它的磁效应可进行金属探测．2．当导体在磁场中运动时，在导体中会产生感应电流，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼；当磁场相对导体转动时，在导体中会产生感应电流，感应电流使导体受到安培力的作用而运动起来，这种现象称为电磁驱动．3．下列做法中可能产生涡流的是()A．把金属块放在匀强磁场中B．让金属块在匀强磁场中匀速运动C．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中答案 D解析涡流就是整个金属块中产生的感应电流，所以产生涡流的条件就是在金属块中产生感应电流的条件，即穿过金属块的磁通量发生变化．而A、B、C中磁通量不变化，所以A、B、C错误；把金属块放在变化的磁场中时，穿过金属块的磁通量发生了变化，有涡流产生，所以D项正确．4．磁电式仪表的线圈通常用铝框当骨架，把线圈绕在铝框上，这样做的目的是() A．防止涡流而设计的B．利用涡流而设计的C．起电磁阻尼的作用D．起电磁驱动的作用答案BC解析线圈通电后，在安培力作用下发生转动，铝框随之转动，并切割磁感线产生感应电流，就是涡流．涡流阻碍线圈的转动，使线圈偏转后较快停下来．所以，这样做的目的是利用涡流来起电磁阻尼的作用．图15．如图1所示，光滑水平绝缘面上有两个金属环静止在平面上，环1竖直，环2水平放置，均处于中间分割线上，在平面中间分割线正上方有一条形磁铁，当磁铁沿中间分割线向右运动时，下列说法正确的是()A．两环都向右运动B．两环都向左运动C．环1静止，环2向右运动D．两环都静止答案 C解析条形磁铁向右运动时，环1中磁通量保持为零不变，无感应电流，仍静止．环2中磁通量变化．根据楞次定律，为阻碍磁通量的变化，感应电流的效果使环2向右运动．【概念规律练】知识点一涡流及其应用1．如图2所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是()图2A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D．变化的电流、玻璃杯答案 C解析通入恒定直流时，所产生的磁场不变，不会产生感应电流，通入变化的电流，所产生的磁场发生变化，在空间产生感生电场，铁锅是导体，感生电场在导体内产生涡流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温．点评涡流是在导体内产生的，而且穿过回路的磁通量必须是变化的，此题能说明电磁炉的原理．2．机场的安检门可以利用涡流探测人身上携带的金属物品，安检门中接有线圈，线圈中通以交变电流，关于其工作原理，以下说法正确的是()A．人身上携带的金属物品会被地磁场磁化，在线圈中产生感应电流B．人体在线圈交变电流产生的磁场中运动，产生感应电动势并在金属物品中产生感应电流C．线圈产生的交变磁场会在金属物品中产生交变的感应电流D．金属物品中感应电流产生的交变磁场会在线圈中产生感应电流答案CD解析一般金属物品不一定能被磁化，且地磁场很弱，即使金属被磁化磁性也很弱，作为导体的人体电阻很大，且一般不会与金属物品构成回路，故A、B错误；安检门利用涡流探测金属物品的工作原理是：线圈中交变电流产生交变磁场，使金属物品中产生涡流，故C 正确；该涡流产生的磁场又会在线圈中产生感应电流，而线圈中交变电流的变化可以被检测，故D项正确．点评金属探测利用了涡流的磁效应．知识点二电磁阻尼3．有一个铜盘，轻轻拨动它，能长时间地绕轴自由转动．如果在转动时把蹄形磁铁的两极放在铜盘边缘，但并不与铜盘接触，如图3所示，铜盘就能在较短时间内停止转动，分析这个现象产生的原因．图3答案见解析解析铜盘转动时如果加上磁场，则在铜盘中产生涡流，磁场对这个涡流的作用力阻碍它的转动，故在较短的时间内铜盘停止转动．点评当导体在磁场中运动时，导体中的感应电流受到安培力的作用阻碍导体运动，即安培力为电磁阻尼的阻力．4. 如图4所示，是称为阻尼摆的示意图，在轻质杆上固定一金属薄片，轻质杆可绕上端O点为轴在竖直面内转动，一有界磁场垂直于金属薄片所在的平面．使摆从图中实线位置释放，摆很快就会停止摆动；若将摆改成梳齿状，还是从同一位置释放，摆会摆动较长的时间．试定性分析其原因．图4答案见解析解析第一种情况下，阻尼摆进入有界磁场后，在金属薄片中会形成涡流，涡流使金属薄片受安培力的作用，阻碍其相对运动，所以会很快停下来；第二种情况下，将金属摆改成梳齿状，阻断了涡流形成的回路，从而减弱了涡流，受到安培力的阻碍会比先前小得多，所以会摆动较长的时间．点评防止电磁阻尼的途径为阻止或减弱涡流的产生．知识点三电磁驱动5．如图5所示，让一金属圆盘接近磁铁的两极，但不接触，使磁铁转动，圆盘也会跟着转动，这种现象称为“电磁驱动”，请你说明电磁驱动的原理．图5答案见解析解析当蹄形磁铁转动时，圆盘上不同位置的磁通量发生变化，因而圆盘中会有涡流形成，该涡流的磁场阻碍磁通量的变化，使圆盘随着磁铁一起转动，但圆盘转动速度比磁铁慢．点评电磁驱动的驱动力是涡流受到的安培力．6．位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线以初速度v水平穿过，如图6所示，在此过程中()图6A．磁铁做匀速直线运动B．磁铁做减速运动C．小车向右做加速运动D．小车先加速后减速答案BC解析磁铁水平穿入螺线管时，管中将产生感应电流，由楞次定律的扩展知产生的相互作用力阻碍磁铁的运动．同理，磁铁穿出时产生的相互作用力也阻碍磁铁的运动，故整个过程中，磁铁做减速运动，选项B是正确的．而对于小车上螺线管来说，在此过程中，螺线管受到的安培力都是水平向右，这个安培力使小车向右运动，且一直做加速运动，C项对．点评发生电磁驱动现象时，磁场相对导体运动，在导体中产生感应电流，感应电流受到安培力作用而使导体运动起来．【方法技巧练】涡流能量问题的处理技巧7．弹簧上端固定，下端悬挂一根磁铁．将磁铁托起到某一高度后放开，磁铁能上下振动较长时间才停下来．如图7所示，如果在磁铁下端放个固定的闭合线圈，使磁铁上下振动时穿过它，磁铁就会很快地停下来，解释这个现象，并说明此现象中能量转化的情况．图7答案见解析解析当磁铁穿过固定的闭合线圈时，在闭合线圈中产生感应电流，感应电流的磁场会阻碍磁铁向线圈靠近或离开，也就使磁铁振动时除了空气阻力外，还有线圈的磁场力作为阻力，克服阻力需要做的功较多，弹簧振子的机械能损失较快，因而会很快停下来．损失的机械能主要转化为电能再转化为内能．方法总结此题中涡流损耗了机械能．1．下列哪些仪器是利用涡流工作的()A．电磁炉B．微波炉C．金属探测器D．真空冶炼炉答案ACD2．变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了() A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量答案BD解析不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，来减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施．3．如图8所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)()图8A．做等幅振动B．做阻尼振动C．振幅不断增大D．无法判定答案 B解析金属球在通电线圈产生的磁场中运动，金属球中产生涡流，故金属球要受到安培力作用，阻碍它的相对运动，做阻尼振动．4．如图9所示是电表中的指针和电磁阻尼器，下列说法中正确的是()图9A．2是磁铁，在1中产生涡流B．1是磁铁，在2中产生涡流C．该装置的作用是使指针能够转动D．该装置的作用是使指针能很快地稳定答案AD解析这是涡流的典型应用之一．当指针摆动时，1随之转动，2是磁铁，那么在1中产生涡流，2对1的安培力将阻碍1的转动．总之不管1向哪个方向转动，2对1的效果总起到阻尼作用．所以它能使指针很快地稳定下来．5．如图10所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()图10A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左答案 D解析根据楞次定律的“阻碍变化”知“来拒去留”，当两磁铁靠近线圈时，线圈要阻碍其靠近，线圈有向右移动的趋势，受木板的摩擦力向左，当磁铁远离时，线圈要阻碍其远离，仍有向右移动的趋势，受木板的摩擦力方向仍是向左的，故选项D正确．7．如图11所示，蹄形磁铁的两极之间放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，当磁铁按图示方向绕OO′轴转动，线圈的运动情况是()图11A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同，但转速小于磁铁的转速D．线圈静止不动答案 C解析当磁铁转动时，由楞次定律知，线圈中有感应电流产生，以阻碍磁通量的增加，即感应电流的方向必定是使其受到的力矩的方向与磁铁转动方向相同，以减小磁通量的增加，因而线圈跟着转起来，但阻碍不是阻止，磁通量仍要增加，所以其转速小于磁铁的转速．7．如图12所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝处产生大量热量，将金属熔化，把工件焊接在一起，而工件其它部分发热很少，以下说法正确的是()图12A．交流电的频率越高，焊缝处的温度升高得越快B．交流电的频率越低，焊缝处的温度升高得越快C．工件上只有焊缝处温度升得很高是因为焊缝处的电阻小D．工件上只有焊缝处温度升得很高是因为焊缝处的电阻大答案AD解析交流电频率越高，则产生的感应电流越强，升温越快，故A项对．工件中各处电流相同，电阻大处产生热多，故D项对．8．如图13所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉至某一位置并释放，圆环摆动过程中(环平面与磁场始终保持垂直)经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，若不计空气阻力，则()图13A．圆环向右穿过磁场后，还能摆至原来的高度B．在进入和离开磁场时，圆环中均有感应电流C．圆环进入磁场后，离最低点越近速度越大，感应电流也越大D．圆环最终将静止在最低点答案 B解析在圆环进入和穿出磁场的过程中环中磁通量发生变化，有感应电流产生，即圆环的机械能向电能转化，其机械能越来越小，上升的高度越来越低，选项A错误，B正确；但在环完全进入磁场后，不再产生感应电流，选项C错误；最终圆环将不能摆出磁场，从此再无机械能向电能转化，其摆动的幅度不再变化，选项D错误．方法总结当导体中的磁通量变化时，产生感应电流，损失机械能；当导体中的磁通量无变化时，不产生感应电流，不损失机械能．9．如图14所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况．图14答案见解析解析(1)铁球将加速运动，其原因是铁球被磁化后与磁铁之间产生相互吸引的磁场力．(2)铝球将减速运动，其原因是铝球内产生了感应电流，感应电流的磁场阻碍相对运动．(3)木球将匀速运动，其原因是木球既不能被磁化，也不能产生感应电流，所以磁铁对木球不产生力的作用．10．人造卫星绕地球运行时，轨道各处地磁场的强弱并不相同，因此，金属外壳的人造地球卫星运行时，外壳中总有微弱的感应电流．分析这一现象中的能量转化情形．它对卫星的运动可能产生怎样的影响？答案见解析解析当穿过人造卫星的磁通量发生变化时，外壳中会有涡流产生，这一电能的产生是由机械能转化来的．它会导致卫星机械能减少，会使轨道半径减小，造成卫星离地高度下降．11．一金属圆环用绝缘细绳悬挂，忽略空气阻力，圆环可做等幅摆动，若在圆环正下方放置一条形磁铁如图14所示，圆环将如何运动．图15答案见解析解析条形磁铁置于圆环正下方，圆环运动时，穿过圆环的磁通量保持为零不变，所以环中无感应电流，圆环仍做等幅摆动．12．如图16所示，一狭长的铜片能绕O点在纸面平面内摆动，有界的磁场其方向垂直纸面向里，铜片在摆动时受到较强的阻尼作用，很快就停止摆动．如果在铜片上开几个长缝，铜片可以在磁场中摆动较多的次数后才停止摆动，这是为什么？图16答案见解析解析没有开长缝的铜片绕O点在纸面内摆动时，由于磁场有圆形边界，通过铜片的磁通量会发生变化，在铜片内产生较大的涡流，涡流在磁场中所受的安培力总是阻碍铜片的摆动，因此铜片很快就停止摆动．如果在铜片上开有多条长缝时，就可以把涡流限制在缝与缝之间的铜片上，较大地削弱了涡流，阻力随之减小，所以铜片就可以摆动较多的次数．。

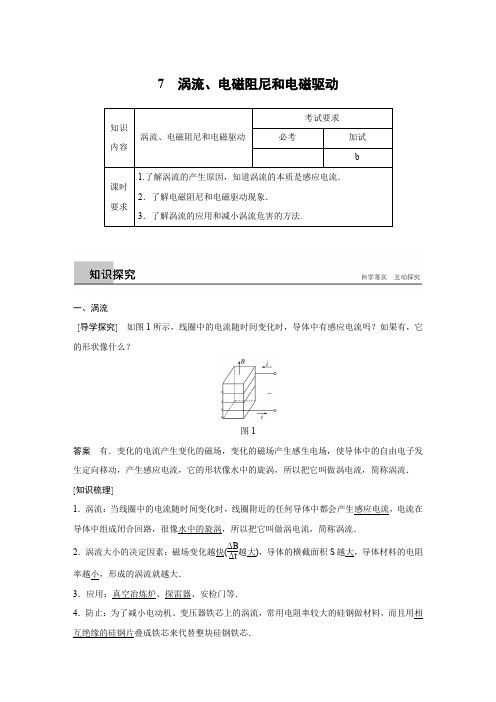

7 涡流、电磁阻尼和电磁驱动一、涡流[导学探究] 如图1所示，线圈中的电流随时间变化时，导体中有感应电流吗？如果有，它的形状像什么？图1答案 有．变化的电流产生变化的磁场，变化的磁场产生感生电场，使导体中的自由电子发生定向移动，产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流． [知识梳理]1．涡流：当线圈中的电流随时间变化时，线圈附近的任何导体中都会产生感应电流，电流在导体中组成闭合回路，很像水中的旋涡，所以把它叫做涡电流，简称涡流．2．涡流大小的决定因素：磁场变化越快(ΔBΔt 越大)，导体的横截面积S 越大，导体材料的电阻率越小，形成的涡流就越大．3．应用：真空冶炼炉、探雷器、安检门等．4．防止：为了减小电动机、变压器铁芯上的涡流，常用电阻率较大的硅钢做材料，而且用相互绝缘的硅钢片叠成铁芯来代替整块硅钢铁芯．[即学即用]判断下列说法的正误．(1)涡流也是一种感应电流．()(2)导体中有涡流时，导体没有和其它元件组成闭合回路，故导体不会发热．()(3)利用涡流制成的探测器也可探测毒品．()(4)涡流是一种有害的电磁感应现象．()答案(1)√(2)×(3)×(4)×二、电磁阻尼和电磁驱动[导学探究]1.弹簧上端固定，下端悬挂一个磁铁．将磁铁托起到某一高度后放开，磁铁能上下振动较长时间才停下来．如果在磁铁下端放一个固定的闭合线圈，使磁铁上下振动时穿过它(如图2所示)，磁铁就会很快停下来，解释这个现象．图2答案当磁铁穿过固定的闭合线圈时，在闭合线圈中会产生感应电流，感应电流的磁场会阻碍磁铁靠近或离开线圈，也就使磁铁振动时除了受空气阻力外，还有线圈的磁场力作为阻力，克服阻力需要做的功较多，机械能损失较快，因而会很快停下来．2．一个闭合线圈放在蹄形磁铁的两磁极之间，如图3所示，蹄形磁铁和闭合线圈都可以绕轴转动．当蹄形磁铁顺时针转动时线圈也顺时针转动；磁铁逆时针转动时线圈也逆时针转动．图3(1)蹄形磁铁转动时，穿过线圈的磁通量是否变化？(2)线圈转动起来的动力是什么力？线圈的转动速度与磁铁的转动速度什么关系？答案(1)变化(2)线圈内产生感应电流受到安培力的作用，安培力作为动力使线圈转动起来．线圈的转速小于磁铁的转速．[知识梳理](1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼．(2)电磁驱动：若磁场相对导体转动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种作用常常称为电磁驱动．(3)电磁阻尼中克服安培力做功，其他形式的能转化为电能，最终转化为内能；电磁驱动中通过安培力做功，电能转化为导体的机械能而对外做功．[即学即用]判断下列说法的正误．(1)电磁阻尼和电磁驱动均遵循楞次定律．()(2)电磁阻尼发生的过程，存在机械能向内能的转化．()(3)电磁驱动现象中有感应电流产生，电磁阻尼中没有感应电流产生．()(4)电磁驱动可以被利用，而电磁阻尼不能被利用．()答案(1)√(2)√(3)×(4)×一、涡流的理解、利用和防止1．产生涡流的两种情况(1)块状金属放在变化的磁场中．(2)块状金属进出磁场或在非匀强磁场中运动．2．产生涡流时的能量转化(1)金属块在变化的磁场中，磁场能转化为电能，最终转化为内能．(2)金属块进出磁场或在非匀强磁场中运动，由于克服安培力做功，金属块的机械能转化为电能，最终转化为内能．例1(2015·衢州统考)(多选)高频焊接原理示意图如图4所示，线圈通以高频交流电，金属工件的焊缝中就产生大量焦耳热，将焊缝融化焊接，要使焊接处产生的热量较大，可采用()图4A．增大交变电流的电压B．增大交变电流的频率C．增大焊接缝的接触电阻D．减小焊接缝的接触电阻答案ABC解析当增大交变电流的电压时，线圈中交变电流增大，那么磁通量变化率增大，因此产生感应电动势增大，感应电流也增大，那么焊接时产生的热量也增大，A正确；根据法拉第电磁感应定律分析可知，电流变化的频率越高，磁通量变化频率越高，产生的感应电动势越大，感应电流越大，焊缝处的温度升高的越快，B正确；增大电阻，在相同电流下，焊缝处热功率大，温度升的越高，故C正确，D错误．例2(多选)如图5所示，闭合金属环从光滑曲面上h高处滚下，又沿曲面的另一侧上升，设环的初速度为零，摩擦不计，曲面处在图中磁场中，则()图5A．若是匀强磁场，环上升的高度小于hB．若是匀强磁场，环上升的高度等于hC．若是非匀强磁场，环上升的高度等于hD．若是非匀强磁场，环上升的高度小于h答案BD解析若磁场为匀强磁场，穿过环的磁通量不变，不产生感应电流，即无机械能向电能转化，机械能守恒，故A错，B正确；若磁场为非匀强磁场，环内要产生电能，机械能减少，故D正确．二、电磁阻尼电磁阻尼是一种十分普遍的物理现象，任何在磁场中运动的导体，只要给感应电流提供回路，就会存在电磁阻尼作用．例3在水平放置的光滑绝缘导轨上，沿导轨固定一个条形磁铁，如图6所示．现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们分别从导轨上的A点以某一初速度向磁铁滑去．各滑块在向磁铁运动的过程中()图6A．都做匀速运动B．甲、乙做加速运动C．甲、乙做减速运动D．乙、丙做匀速运动答案 C解析甲、乙向磁铁靠近时要产生涡流，受电磁阻尼作用，做减速运动，丙则不会产生涡流，只能匀速运动．三、电磁驱动例4如图7所示，在一蹄形磁铁下面放一个铜盘，铜盘和磁铁均可以自由绕OO′轴转动，两磁极靠近铜盘，但不接触，当磁铁绕轴转动时，铜盘将()图7A．以相同的转速与磁铁同向转动B．以较小的转速与磁铁同向转动C．以相同的转速与磁铁反向转动D．静止不动答案 B解析因磁铁的转动，引起铜盘中磁通量发生变化而产生感应电流，进而受安培力作用而发生转动，由楞次定律可知安培力的作用是阻碍相对运动，所以铜盘与磁铁同向转动，又由产生电磁感应的条件可知，线圈中能产生感应电流的条件必须是磁通量发生变化，故要求铜盘转动方向与磁铁相同而转速较小，不能与磁铁同速转动，所以正确选项是B.1．下列做法中可能产生涡流的是()A．把金属块放在匀强磁场中B．让金属块在匀强磁场中做匀速运动C．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中答案 D解析涡流就是整个金属块中产生的感应电流，所以产生涡流的条件就是在金属块中产生感应电流的条件，即穿过金属块的磁通量发生变化．而A、B、C中磁通量不变化，所以A、B、C错误；把金属块放在变化的磁场中时，穿过金属块的磁通量发生了变化，有涡流产生，所以D正确．2．(2015·绍兴高二检测)电磁炉热效率高达90%，炉面无明火，无烟无废气，电磁“火力”强劲，安全可靠，如图8所示是描述电磁炉工作原理的示意图，下列说法正确的是()图8A．当恒定电流通过线圈时，会产生恒定磁场，恒定磁场越强，电磁炉加热效果越好B．电磁炉通电线圈加交流电后，在锅底产生涡流，进而发热工作C．电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因是这些材料的导热性能较差D．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用答案 B解析电磁炉采用的是涡流感应加热原理，其内部通过电子线路板组成部分产生交变磁场，当把含铁质锅具底部放置在炉面时，锅具切割交变磁感线从而在锅具底部金属部分产生涡流，用来加热和烹饪食物，从而达到煮食的目的，A错误，B正确；电磁炉工作时需要在锅底产生感应电流，陶瓷锅或耐热玻璃锅不属于金属导体，不能产生感应电流，C错误；线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流，利用电流的热效应起到加热作用，故D错误．3．(多选)如图9所示，A、B为大小、形状均相同且内壁光滑、但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端距管口等高处无初速度释放，穿过A管比穿过B管的小球先落到地面．下面对于两管的描述中可能正确的是()图9A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是用胶木制成的，B管是用铝制成的答案AD4．(多选)如图10所示是用涡流金属探测器探测地下金属物的示意图，下列说法中正确的是()图10A．探测器内的探测线圈会产生交变磁场B．只有有磁性的金属物才会被探测器探测到C．探测到地下的金属物是因为探头中产生了涡流D．探测到地下的金属物是因为金属物中产生了涡流答案AD1．下列关于涡流的说法中正确的是()A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流答案 A解析涡流的本质是电磁感应现象中产生的感应电流，只不过是由金属块自身构成回路，它既有热效应，也有磁效应，所以A正确，B、C错误；硅钢中产生的涡流较小，D错误．2．弹簧上端固定，下端挂一条形磁铁，使磁铁上下振动，磁铁的振动幅度不变．若在振动过程中把线圈靠近磁铁，如图1所示，观察磁铁的振幅将会发现()图1A．S闭合时振幅逐渐减小，S断开时振幅不变B．S闭合时振幅逐渐增大，S断开时振幅不变C．S闭合或断开，振幅变化相同D．S闭合或断开，振幅都不发生变化答案 A3．(多选)对变压器和电动机中的涡流的认识，以下说法正确的是()A．涡流会使铁芯温度升高，减少线圈绝缘材料的寿命B．涡流发热，要损耗额外的能量C．为了不产生涡流，变压器和电动机的铁芯用相互绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯D．涡流产生于线圈中，对原电流起阻碍作用答案AB解析变压器和电动机中产生的涡流会使温度升高消耗能量，同时会减少线圈绝缘材料的寿命，A、B正确；变压器和电动机的铁芯用相互绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯是为了增加电阻，减小电流，减少产生的热量，C错误；涡流产生于铁芯中，对原电流无阻碍作用，D错误．故选A、B.4．(多选)如图2所示，磁电式仪表的线圈通常用铝框做骨架，把线圈围绕在铝框上，这样做的目的是()图2A．防止涡流而设计的B．利用涡流而设计的C．起电磁阻尼的作用D．起电磁驱动的作用答案BC解析线圈通电后，在安培力作用下发生转动，铝框随之转动，并切割磁感线产生感应电流，也就是涡流．涡流阻碍线圈的转动，使线圈偏转后尽快停下来．所以，这样做的目的是利用涡流来起电磁阻尼的作用．5．(多选)安检门是一个用于安全检查的“门”，“门框”内有线圈，线圈里通有交变电流，交变电流在“门”内产生交变磁场，金属物品通过“门”时能产生涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警．以下关于这个安检门的说法正确的是()A．这个安检门也能检查出毒品携带者B．这个安检门只能检查出金属物品携带者C．如果这个“门框”的线圈中通上恒定电流，也能检查出金属物品携带者D．这个安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应答案BD解析这个安检门是利用涡流工作的，因而只能检查出金属物品携带者，A错，B对．若“门框”的线圈中通上恒定电流，只能产生恒定磁场，它不能使块状金属产生涡流，因而不能检查出金属物品携带者，C错．安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应，D对．6.高频感应炉是用来熔化金属对其进行冶炼的，如图3所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被治炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被冶炼的金属中，因此适用于冶炼特种金属．那么该炉的加热原理是()图3A．利用线圈中电流产生的焦耳热B．利用线圈中电流产生的磁场C．利用交变电流的交变磁场在炉内金属中产生的涡流D．给线圈通电的同时，给炉内金属也通了电答案 C7．如图4所示，使一个铜盘绕其竖直的轴OO′转动，且假设摩擦等阻力不计，转动是匀速的．现把一个蹄形磁铁移近铜盘，则()图4A．铜盘的转动将变慢B．铜盘的转动将变快C．铜盘仍以原来的转速转动D．铜盘的转动速度是否变化，要根据磁铁上下两端的极性来决定答案 A8．如图5所示，一条形磁铁从静止开始向下穿过一个用双线绕成的闭合线圈，条形磁铁在穿过线圈的过程中()图5A．做自由落体运动B．做减速运动C．做匀速运动D．做非匀变速运动答案 A解析双线绕成的线圈由于两导线产生的磁通量相互抵消，不会产生感应电流，所以磁铁将做自由落体运动．9．(2016·台州市联考)(多选)涡流检测是工业上无损检测的方法之一，如图6所示，线圈中通以一定频率的正弦交流电，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化．下列说法中正确的是()图6A．涡流的磁场总是要阻碍穿过工件的磁通量的变化B．涡流的频率等于通入线圈的交流电频率C．通电线圈和待测工件间存在周期性变化的作用力D．待测工件可以是塑料或橡胶制品答案ABC解析根据楞次定律得知：感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，故涡流的磁场总是要阻碍穿过工件的磁通量的变化，故A正确；感应电流的频率与原电流的频率是相同的，涡流的频率等于通入线圈的交流电频率，故B正确；因为线圈交流电是周期性变化的，故在工件中引起的交流电也是周期性变化的，可知通电线圈和待测工件间存在周期性变化的作用力，故C正确；电磁感应只能发生在金属物体上，故待测工件只能是金属制品，故D错误．10．(多选)位于光滑水平面上的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线以初速度v水平穿过，如图7所示，在此过程中()图7A．磁铁做匀速直线运动B．磁铁做减速运动C．小车向右做加速运动D．小车先加速后减速答案BC解析磁铁水平穿入螺线管时，管中将产生感应电流，由楞次定律知该电流产生的磁场阻碍磁铁的运动．同理，磁铁穿出时该电流产生的磁场也阻碍磁铁的运动，故整个过程中，磁铁做减速运动，B项对．而对于小车上的螺线管来说，在此过程中，螺线管受到的安培力都是水平向右，这个安培力使小车向右运动，且一直做加速运动，C项对．11．(多选)如图8所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有()图8A ．增加线圈的匝数B ．提高交流电源的频率C ．将金属杯换为瓷杯D ．取走线圈中的铁芯答案 AB12．一个半径为r 、质量为m 、电阻为R 的金属圆环，用一根长为L 的绝缘细绳悬挂于O 点，离O 点下方L 2处有一宽度为L 4、垂直纸面向里的匀强磁场区域，如图9所示．现使圆环从与悬点O 等高位置A 处由静止释放(细绳张直，忽略空气阻力)，摆动过程中金属圆环所在平面始终垂直磁场，则在达到稳定摆动的整个过程中，金属圆环产生的热量是( )图9A ．mgLB ．mg (L 2＋r )C ．mg (34L ＋r ) D ．mg (L ＋2r ) 答案 C解析 圆环在进入磁场和离开磁场时，磁通量发生变化，产生感应电流，机械能减少，最后圆环在磁场下面摆动，机械能守恒．在整个过程中减少的机械能转变为焦耳热，在达到稳定摆动的整个过程中，金属圆环减少的机械能为mg (34L ＋r )．。

绝密★启用前高中物理人教版选修3-2 第四章电磁感应7.涡流、电磁阻尼和电磁驱动试卷副标题题号一二三四总分得分1．答题前填写好自己的、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明评卷人得分一、选择题法中正确的是（）A．锅体中涡流的强弱与磁场变化的频率有关B．电磁炉入电压足够高的直流电也能正常工作C．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物D．电磁炉的上表面一般都用金属材料制成，以加快热传递、减少热损耗2．如图所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过。

现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ。

设环经过磁铁上端和下端附近时细线的力分别为T1和T2，重力加速度大小为g，则（）A．T1>mg，T2>mg B．T1<mg，T2<mgC．T1>mg，T2<mg D．T1<mg，T2>mg3．电磁炉（或电磁灶）是采用电磁感应原理产生涡流加热的，如图所示，它利用变化的电流通过线圈产生变化的磁场，当变化的磁场通过含铁质锅的底部时，即会产生无数小涡流，使锅体本身自行高速升温，然后再加热锅食物。

电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。

关于电磁炉，以下说法中正确的是（）A．电磁炉是利用变化的磁场在食物中产生涡流对食物加热的B．电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅食物加热的C．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的D．电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热的4．物理课上，老师做了一个奇妙的“跳环实验”。

如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环。

闭合开关S的瞬间，套环立刻跳起。

某同学另找来器材再探究此实验。

第四章电磁感应7 涡流、电磁阻尼和电磁驱动A级抓基础1．(多选)下列仪器是利用涡流工作的有( )A．电磁炉B．微波炉C．金属探测器D．真空冶炼炉答案：ACD2．(多选)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了( )A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，来减少电能转化成铁芯的内能，提高效率，其是防止涡流而采取的措施．答案：BD3．下列关于涡流的说法中正确的是( )A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流解析：涡流的本质是电磁感应现象中产生的感应电流，只不过是由金属块自身构成回路，它既有热效应，也有磁效应，所以A正确，B、C错误；硅钢中产生的涡流较小，D错误．答案：A4．(多选)磁电式仪表的线圈通常用铝框做骨架，把线圈围绕在铝框上，这样做的目的是( )A．防止涡流而设计的B．利用涡流而设计的C．起电磁阻尼的作用 D．起电磁驱动的作用解析：线圈通电后，在安培力作用下发生转动，铝框随之转动，并切割磁感线产生感应电流，也就是涡流．涡流阻碍线圈的转动，使线圈偏转后尽快停下来．所以，这样做的目的是利用涡流来起电磁阻尼的作用．答案：BC5．(多选)如图所示是电表中的指针和电磁阻尼器，下列说法中正确的是( )A．2是磁铁，在1中产生涡流B．1是磁铁，在2中产生涡流C．该装置的作用是使指针能够转动D．该装置的作用是使指针能很快地稳定解析：当指针摆动时，1随之转动，2是磁铁，那么在1中产生涡流，2对1的安培力将阻碍1的转动．总之，不管1向哪个方向转动，2对1的效果总是起到阻尼作用，所以它能使指针很快地稳定下来．答案：ADB级提能力6．如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，有关小球的运动情况，下列说法正确的是( )A．整个过程匀速B．进入磁场过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度解析：金属球穿越磁场时，磁通量发生变化产生涡流，机械能转化为内能，所以穿出速度小，D选项正确．答案：D7．(多选)如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则( )A．磁铁振动的幅度不变B．磁铁做阻尼振动C．线圈中有逐渐变弱的直流电D．线圈中有逐渐变弱的交流电解析：磁铁上下振动，使闭合线圈中的磁通量发生周期性变化，所以产生交流电流；交流电流产生感应磁场，会阻碍磁铁的振动，所以振动幅度逐渐减弱，即磁铁做阻尼振动；由于磁铁振动减弱，所以磁通量的变化变弱，所以产生的感应电流也变弱．所以选B、D.答案：BD8．(多选)如图所示，abcd是一闭合的小金属线框，用一根绝缘的细杆挂在固定点O，使金属线框在竖直平面内来回摆动穿过水平方向的匀强磁场区域，磁感线方向跟线框平面垂直，若悬点摩擦和空气阻力不计，则( )A．线框进入或离开磁场区域时，都产生感应电流，而且电流的方向相反B．线框进入磁场区域后，越靠近OO′线时速度越大，因而产生的感应电流也越大C．线框开始摆动后，摆角会越来越小，摆角小到某一值后将不再减小D．线框摆动过程中，机械能完全转化为线框电路中的电能解析：线框在进入和离开磁场的过程中磁通量才会变化，也可以看作其部分在切割磁感线，因此有感应电流，且由楞次定律或右手定则可确定进入和离开磁场时感应电流方向是相反的，故A项正确；当线圈整体都进入匀强磁场后，磁通量就保持不变了，此段过程中不会产生感应电流，故B项错误，但提醒一下的是此时还是有感应电动势的(如果是非匀强磁场，则又另当别论了)；当线框在进入和离开磁场的过程中会有感应电流产生，则回路中有机械能转化为电能，或者说当导体在磁场中做相对磁场的切割运动而产生感应电流的同时，一定会有安培“阻力”阻碍其相对运动，故线框的摆角会减小，但当线框最后整体都进入磁场中后，并只在磁场中摆动时，没有感应电流产生，则机械能保持守恒，摆角就不会再变化，故C项正确，而D项错误．综上所述，选A、C两项．答案：AC9．桌面上放一铜片，一条形磁铁的N极自上而下接近铜片的过程中，铜片对桌面的压力( )A．增大B．减小C．不变D．无法判断是否变化解析：磁铁的N极接近时，自上而下穿过铜片的磁通量增大，在铜片内会产生逆时针方向绕行的感应电流(如右图所示)，使铜片上方呈现N极，阻碍磁铁接近．根据牛顿第三定律，磁铁对铜片有同样大小的作用力，使铜片增加对桌面的压力．故A项正确．答案：A10．著名物理学家弗曼曾设计过一个实验，如图所示．在一块绝缘板的中部安装一个线圈，并接有电源，板的四周有许多带负电的小球，整个装置支撑起来．忽略各处的摩擦，当电源接通的瞬间，下列关于圆盘的说法中正确的是( )A．圆盘将逆时针转动B．圆盘将顺时针转动C．圆盘不会转动D．无法确定圆盘是否会动解析：瞬间增强的磁场会在周围产生一个顺时针的涡旋电场，负电荷受到逆时针方向的电场力，带动圆盘逆时针转动，而负电荷的这种定向运动则形成了顺时针的环形电流．答案：A高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

一、涡流┄┄┄┄┄┄┄┄①1．定义：由于电磁感应，在导体中产生的像水中旋涡样的感应电流。

2．特点：若金属的电阻率小，则涡流很强，产生的热量很多。

3．应用(1)涡流热效应：如真空冶炼炉。

(2)涡流磁效应：如探雷器、安检门。

4．防止电动机、变压器等设备中应防止铁芯中涡流过大而导致浪费能量，损坏电器。

(1)途径一：增大铁芯材料的电阻率。

(2)途径二：用相互绝缘的硅钢片叠成的铁芯代替整个硅钢铁芯。

[说明]涡流的产生和实质(1)可以产生涡流的两种情况①把块状金属放在变化的磁场中；②让块状金属进出磁场或在非匀强磁场中运动。

(2)涡流的实质①涡流仍然是由电磁感应而产生的，它仍然遵循感应电流的产生条件，特殊之处在于涡流产生于块状金属中；②严格地说，在变化的磁场中的一切导体内都有涡流产生，只是涡流的大小有区别，以致一些微弱的涡流被忽略了。

①[判一判]1．导体中有涡流时，导体本身会产热(√)2．利用涡流制成的探雷器可以探出“石雷”(×)3．涡流不是感应电流，而是一种有别于感应电流的特殊电流(×)4．在匀强磁场中匀速运动的金属块会产生涡流(×)二、电磁阻尼和电磁驱动┄┄┄┄┄┄┄┄②1．电磁阻尼(1)概念：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体运动的现象。

(2)应用：磁电式仪表中利用电磁阻尼使指针迅速停止到某位置，便于读数。

2．电磁驱动(1)概念：磁场相对导体转动时，导体中产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来的现象。

(2)应用：交流感应电动机。

[注意]电磁阻尼与电磁驱动现象中安培力的作用效果均为阻碍相对运动，应注意电磁驱动中，导体的运动速度要小于磁场的运动速度。

②[判一判]1．电磁阻尼和电磁驱动均遵循楞次定律(√)2．电磁阻尼发生的过程中，存在机械能向内能的转化(√)3．电磁驱动时，被驱动的导体中有感应电流(√)1.涡流的特点当电流在金属块内自成闭合回路(产生涡流)时，由于整块金属的电阻很小，涡流往往很强，根据公式P ＝I 2R 知，热功率的大小与电流的平方成正比，故金属块的发热功率很大。

7涡流、电磁阻尼和电磁驱动课后篇巩固提升基础巩固1.(多选)下列应用与涡流有关的是()A.家用电磁炉B.家用微波炉C.真空冶炼炉D.探雷器解析家用电磁炉和真空冶炼炉利用涡流的热效应工作,探雷器利用涡流的磁效应工作,而微波炉利用高频电磁波工作。

答案ACD2.(多选)如图所示,磁电式仪表的线圈通常用铝框做骨架,把线圈绕在铝框上,这样做的目的是()A.防止涡流而设计的B.利用涡流而设计的C.起电磁阻尼的作用D.起电磁驱动的作用解析线圈通电后,在安培力作用下发生转动,铝框随之转动,并切割磁感线产生感应电流,也就是涡流。

涡流阻碍线圈的转动,使线圈偏转后尽快停下来。

这样做的目的是利用涡流来起电磁阻尼的作用。

答案BC3.(多选)位于光滑水平面上的小车上放置一螺线管,一个比螺线管长但比螺线管细的条形磁铁沿着螺线管的轴线以初速度v水平穿过,如图所示,在此过程中()A.磁铁做匀速直线运动B.磁铁做减速运动C.小车向右做加速运动D.小车先加速后减速解析磁铁水平穿入螺线管时,管中将产生感应电流,由楞次定律知该电流产生的磁场的作用力阻碍磁铁的运动。

同理,磁铁穿出时该电流产生的磁场的作用力也阻碍磁铁的运动,故整个过程中,磁铁做减速运动,B项对。

而对于小车上的螺线管来说,在此过程中,螺线管受到的安培力都是水平向右,这个安培力使小车向右运动,且一直做加速运动,C项对。

答案BC4.在水平放置的光滑绝缘导轨上,沿导轨固定一个条形磁铁,如图所示。

现有铜、铝和有机玻璃制成的滑块甲、乙、丙,使它们从导轨上的A点以某一初速度向磁铁滑去。

各滑块在向磁铁运动的过程中()A.都做匀速运动B.甲、乙做加速运动C.甲、乙做减速运动D.乙、丙做匀速运动解析甲、乙向磁铁靠近时要产生涡流,受电磁阻尼作用,做减速运动,丙则不会产生涡流,做匀速运动。

答案C5.(多选)如图所示,abcd是一小金属块,用一根绝缘细杆挂在固定点O,使金属块在直线OO'两边来回摆动,O的正下方有一水平方向的匀强磁场区域,磁感线方向跟纸面垂直,若摩擦和空气阻力均不计,则()A.金属块进入或离开磁场区域时,都会产生感应电流B.金属块完全进入磁场区域后,金属块中无感应电流C.金属块开始摆动后,摆角会越来越小,摆角小到某一值后将不再减小D.金属块摆动过程中,机械能会完全转化为金属块中产生的电能解析在小金属块进入或离开磁场时有感应电流产生,完全进入磁场后无感应电流,故可知小金属块最终将做一个等幅摆动。
