建伍TK-3178基本操作

健伍系列对讲机编程手册及操作说明2007-11-24 20:26健伍系列对讲机编程手册及操作说明今天在网上闲逛,发现这篇好东东,发上来分享下:KENWOOD TH42对讲机简易使用说明三种工作模式：1，VFO模式（频率工作模式）2，MR模式（信道模式）3，CALL模式（呼叫信道，类似普通信道模式）三种工作模式转换：分别按VFO,MR,CALL键VFO模式可以用键盘直接输入工作频率，也可以用频道旋钮改变工作频率。

频率步进选择：短按F键，再按T键，屏幕显示频率步进数值，用频道旋钮选择需要的步进频率。

普通模式：收发频率相同差频工作模式：发射频率比接收频率高或低一个设定的频率差频方向设定：短按F键，再按REV键，屏幕显示＋，表示发射频率比接收频率高设定的频率。

重复上述操作，屏幕显示“－”，表示发射频率比接收频率低设定的频率重复上述操作，回到普通模式。

设定频差：长按F键，再按REV键，屏幕显示频差，用频道旋钮改变频差MR模式如何将频率存入信道？在VFO模式调好频率和频差，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，再按MR键，频率即存入。

如何在一个频道中分别存贮发射和接收频率？应该先存入接收频率，再存入发射频率在VFO模式调好接收频率，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，再按MR键，接收频率即存入。

在VFO模式调好发射频率，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，按住PTT键不放的同时再按MR键，发射频率即存入。

CALLA模式如何将频率存入CALL信道？方法同存入MR信道基本相同，只是将上述的MR改为CALL即可。

亚音频：42A已经内置标准亚音频编码功能，解码功能需安装选件短按T键，屏幕显示T，亚音频编码功能启用再按T键，屏幕显示CT，亚音频编解码功能启用再按T键，亚音频功能不启用。

长按F键，再按T键，屏幕显示亚音频频率，用频道旋钮选择需要的频率扫描：频率扫描：长按VFO键频道扫描：长按MR键其它功能改变发射功率：短按F键，再按PTT键，可以循环选择大，小，微功率（屏幕显示为H,L,EL）照明灯长亮：短按F键，再按LAMP键调节静噪深度：短按F键，再按SQL键，用频道旋钮调整静噪深度。

电台正常上网后此时显示屏上将显示unitxxx机电台号码或显示屏右上方有电池电量显示此时本机处在正常的集群状态
TK3178 操作说明
电台功能键示意图
开机

旋转电源开关/音量旋钮开机。顺时针旋转旋 钮将电源打开后，本机的识别码将出现在显示 屏上，稍后本机开始搜索控制信道。电台正常 上网后此时显示屏上将显示“UNIT XXX”（本 机电台号码）或显示屏右上方有电池电量显示， 此时本机处在正常的集群状态。电源打开后在 旋转旋钮即为电台的音量大小调节。
手持电台的日常注意事项



1．防止振动与撞击； 2．防止潮湿和浸水； 3．防止灰尘； 4．在飞机上不要使用手持机； 5．在防暴场所不要使用手持机； 6．在加油站不要使用手持机； 7．避免将对讲机乱拿乱放，如提着天线或分置式话筒。
正确使用手持电台


1．要清楚基站所处的位置，系统的覆盖范围多大，以 及集群系统的基本功能。 2．开机之前应检查天线是否完好，安装是否紧密。 3．操作期间，最好保证天线与地面垂直。用户如果发 现通话效果不是很好，可以换个方向或换个地方，减 少手持机与集群系统基站之间的建筑物阻挡。特别是 在室内使用时，最好离窗台近一些。 4．每次呼叫之前，应检查屏幕显示状况，确保选择正 确。
功能键说明




（1）锁定键盘：按住“S”键不动即可锁定 键盘。锁定键盘后电台不能输入号码发出 呼叫，但可以接收呼叫。解锁时按住“S” 键不动即可解除锁定键盘。这是可以正常 输入号码发出呼叫。 （2）功能菜单：按功能键即可选择电台的 各个功能，电台内部功能已经设置正常， 日常使用时不需调节。 （3）照明灯：按“B”键一下即可开启或关 闭照明灯。 （4）重拨：按“C”键或“侧面键2”键一下 可重拨上一次呼叫。 （5）清除：按“侧面键1”键一下可以清除 错误键入的号码或选择的功能键，也是结 束通话键。

删除 追加 有效 无效 有效 无效 有效 无效 000
1-DEL 1-ADD ２－ＯＮ ２－ＯＦＦ ３－ＯＮ ３－ＯＦＦ ４－ＯＮ ４－ＯＦＦ 5-000 5-99999999
SCN切换删除／ D/A追加
用DTMF键输 入自台号码
注：请勿对接收和发射频率选择不同的步长。
１．频率 ２．射频功率 ２Ｌ低 ２Ｃ中 ２Ｈ高 ３．信令平衡 ４.最大调制频偏 4Ｌ低 4Ｃ中 4Ｈ高 5.亚音频调制频偏 6.接收灵敏度 6Ｌ低 6Ｃ中 6Ｈ高 7.静噪
有效范围 ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－２５５ ０－4２
备注 ３点调整 低端点 中心点 高端点 ３点调整 低端点 中心点 高端点 ３点调整 低端点 中心点 高端点
接收亚音 CTCSS
OFF 67.0~250.3 0.1Hz步进模式/ 标准模式
OFF 1——67.0
发射频率
空位 100-550Mhz 5/6.25KHzstep
------450.0625
发射亚音 CTCSS
OFF 67.0~250.3 0.1Hz步进模式/ 标准模式
OFF 1——67.0
1.扫描删除/追加 2.ＤＴＭＦ信令 ３．ＡＮＩ ４．禁发 ５．自台号码

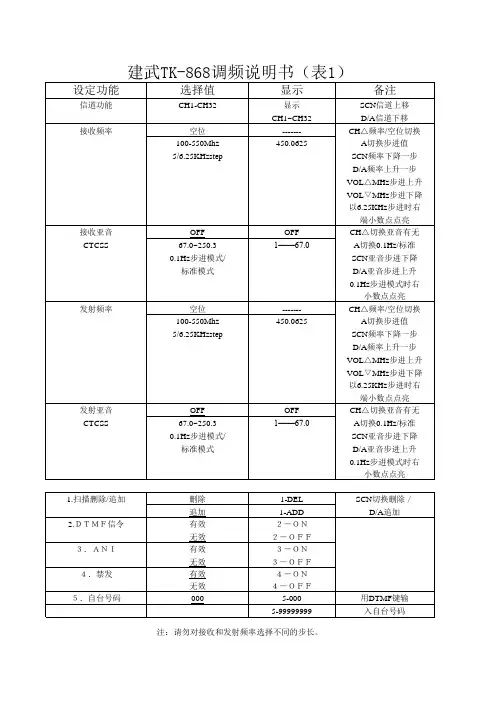

建武TK-868调频说明书（表1）
设定功能
信道功能 接收频率
选择值
CH1-CH32 空位 100-550Mhz 5/6.25KHzstep
显示
显示 CH1~CH32 ------450.0625
备注
SCN信道上移 D/A信道下移 CH△频率/空位切换 A切换步进值 SCN频率下降一步 D/A频率上升一步 VOL△MHz步进上升 VOL▽MHz步进下降 以6.25KHz步进时右 端小数点点亮 CH△切换亚音有无 A切换0.1Hz/标准 SCN亚音步进下降 D/A亚音步进上升 0.1Hz步进模式时右 小数点点亮 CH△频率/空位切换 A切换步进值 SCN频率下降一步 D/A频率上升一步 VOL△MHz步进上升 VOL▽MHz步进下降 以6.25KHz步进时右 端小数点点亮 CH△切换亚音有无 A切换0.1Hz/标准 SCN亚音步进下降 D/A亚音步进上升 0.1Hz步进模式时右 小数点点亮

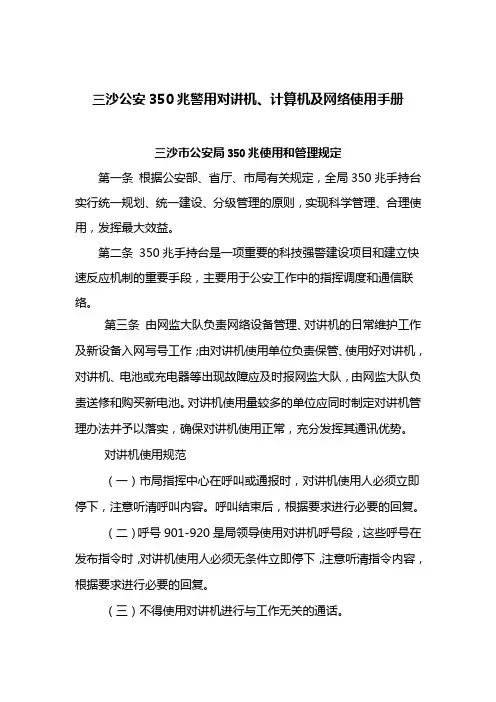

三沙公安350兆警用对讲机、计算机及网络使用手册三沙市公安局350兆使用和管理规定第一条根据公安部、省厅、市局有关规定，全局350兆手持台实行统一规划、统一建设、分级管理的原则，实现科学管理、合理使用，发挥最大效益。

第二条350兆手持台是一项重要的科技强警建设项目和建立快速反应机制的重要手段，主要用于公安工作中的指挥调度和通信联络。

第三条由网监大队负责网络设备管理、对讲机的日常维护工作及新设备入网写号工作；由对讲机使用单位负责保管、使用好对讲机，对讲机、电池或充电器等出现故障应及时报网监大队，由网监大队负责送修和购买新电池。

对讲机使用量较多的单位应同时制定对讲机管理办法并予以落实，确保对讲机使用正常，充分发挥其通讯优势。

对讲机使用规范（一）市局指挥中心在呼叫或通报时，对讲机使用人必须立即停下，注意听清呼叫内容。

呼叫结束后，根据要求进行必要的回复。

（二）呼号901-920是局领导使用对讲机呼号段，这些呼号在发布指令时，对讲机使用人必须无条件立即停下，注意听清指令内容，根据要求进行必要的回复。

（三）不得使用对讲机进行与工作无关的通话。

（四）配备对讲机的单位应保证工作时间内对讲机畅通。

（五）指挥中心负责对已经开通的对讲机使用情况进行定期点名并通报点名情况。

第四条对讲机调用遇突发事件、大型保卫工作等需要集中调用对讲机的情况，由指挥中心协同牵头单位进行，所调用的对讲机应当处于有电或有充好的备用电池的状态，牵头单位对处置事件或进行安保工作提前有预案，需要集中抽调对讲机的，应及时协调指挥中心，提前做好集中抽调对讲机的准备工作。

各单位接调用通知后，应按照通知要求的时间将对讲机及相关附属设备送交指挥中心，在集中使用结束后，由指挥中心及时通知相关单位领回调用的对讲机及附属设备。

在调用与领回的过程中，由指挥中心负责做好交接登记。

第五条人员编号为规范警务指挥活动，防止失泄密事件发生，结合我局警力发展和无线通讯发展的趋势，对每个单位实行预留号段，对局领导及相关单位负责人固定编号，在对讲机的日常使用及集中调用中，均呼叫人员编号（号段与固定编号附后），不再呼叫人名、职务名、地址名或单位名。
