建伍tm-271a使用说明书

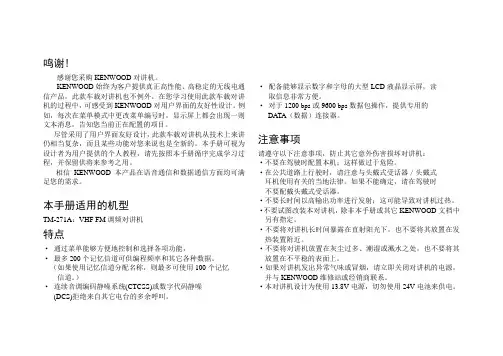

鸣谢!感谢您采购KENWOOD对讲机。

KENWOOD始终为客户提供真正高性能、高稳定的无线电通信产品，此款车载对讲机也不例外。

在您学习使用此款车载对讲机的过程中，可感受到KENWOOD对用户界面的友好性设计。

例如，每次在菜单模式中更改菜单编号时，显示屏上都会出现一则文本消息，告知您当前正在配置的项目。

尽管采用了用户界面友好设计，此款车载对讲机从技术上来讲仍相当复杂，而且某些功能对您来说也是全新的。

本手册可视为设计者为用户提供的个人教程，请先按照本手册循序完成学习过程，并保留供将来参考之用。

相信KENWOOD本产品在语音通信和数据通信方面均可满足您的需求。

本手册适用的机型TM-271A：VHF FM调频对讲机特点·通过菜单能够方便地控制和选择各项功能，·最多200个记忆信道可供编程频率和其它各种数据。

（如果使用记忆信道分配名称，则最多可使用100个记忆信道。

）·连续音调编码静噪系统(CTCSS)或数字代码静噪(DCS)拒绝来自其它电台的多余呼叫。

·配备能够显示数字和字母的大型LCD液晶显示屏，读取信息非常方便。

·对于1200 bps或9600 bps数据包操作，提供专用的DATA（数据）连接器。

注意事项请遵守以下注意事项，防止其它意外伤害损坏对讲机：·不要在驾驶时配置本机；这样做过于危险。

·在公共道路上行驶时，请注意与头戴式受话器／头戴式耳机使用有关的当地法律。

如果不能确定，请在驾驶时不要配戴头戴式受话器。

·不要长时间以高输出功率进行发射；这可能导致对讲机过热。

·不要试图改装本对讲机，除非本手册或其它KENWOOD文档中另有指定。

·不要将对讲机长时间暴露在直射阳光下，也不要将其放置在发热装置附近。

·不要将对讲机放置在灰尘过多、潮湿或溅水之处，也不要将其放置在不平稳的表面上。

·如果对讲机发出异常气味或冒烟，请立即关闭对讲机的电源，并与KENWOOD维修站或经销商联系。

·本对讲机设计为使用电源，切勿使用24V电池来供电。

目录随机附件 (1)本手册的编写约定 (1)第1章准备工作车载台安装 (2)直流电源电缆的连接 (3)车载台操作 (3)固定台操作 (4)更换保险丝 (5)天线连接 (5)附件连接 (6)外部扬声器 (6)麦克风 (6)连接到TNC (7)第2章您的第一次使用第3章熟悉本机前面板 (9)显示屏 (10)后面板 (12)麦克风 (12)直接使用麦克风键盘输入 (13)第4章基本操作开关电源 (14)调节音量 (14)调节静噪 (14)发射 (15)选择输出功率 (15)选择频率 (15)VFO模式 (15)MHz模式 (16)直接输入频率 (16)第5章菜单设置什么是菜单 (18)菜单访问 (18)菜单功能列表 (19)第6章通过中继站工作差频编程流程图 (22)编程差频 (23)选择差频方向 (23)选择差频频率 (23)激活音调功能 (24)选择音调频率 (24)自动中继站差频 (25)发射1750Hz音调 (25)倒频功能 (26)自动单工检查(ASC) (26)音调频率ID扫描 (27)第7章记忆信道记忆信道的数目 (28)工与中继站记忆信道，或者非标准差频记忆信道 (28)存储单工频率或标准中继站频率 (29)存储非标准差频中继站频率 (30)调出记忆信道 (30)使用调谐控制旋钮 (30)使用麦克风键盘 (31)清除记忆信道 (31)命名记忆信道 (32)记忆信道传输 (33)记忆◆VFO传输 (33)信道◆信道传输 (33)呼叫信道 (35)调出呼叫信道 (35)重新编程呼叫信道 (35)气象警告（仅K市场机型） (36)编程气象无线电频率 (36)启用气象警告 (36)信道显示 (37)第8章扫描正常扫描 (40)频带扫描 (40)编程扫描 (40)MHz扫描 (41)记忆扫描 (42)全部信道扫描 (42)组扫描 (42)呼叫扫描 (43)优先扫描 (43)编程优先信道 (43)使用优先扫描 (44)记忆信道锁定 (44)扫描恢复方法 (45)第9章选择性呼叫CTCSS和DCS (46)CTCSS (46)选择CTCSS频率 (47)GTCSS频率ID扫描 (47)DCS (48)选择DCS代码 (48)DGS代码ID扫描 (49)第10章双音多频(DTMF)功能手动拨号 (50)DTMF监听 (50)DTMF发射保持 (51)自动拨号 (51)在记忆信道中存储DTMF号码 (51)检查所存储的DTMF号码 (52)发射已存储的DTMF号码 (52)调节DTMF音调发射速度 (52)调节暂停持续时间 (53)DTMF锁定 (53)第11章辅助功能APO（自动关机） (54)拍频偏移 (54)S-meter信号强度表静噪 (54)静噪悬迟时间 (55)哔音功能 (55)繁忙信道锁定 (56)频率步长 (56)显示屏背光 (57)永久背光 (57)自动背光 (57)锁定功能 (58)数据通信速度 (58)调谐启用 (58)麦克风PF键（仅键盘型） (59)窄带FM操作 (60)开机消息 (60)可编程VFO (61)超时定时器 (62)第12章麦克风控制麦克风锁定 (64)第13章可选配件第14章故障排除维护 (66)一般信息 (66)维修 (66)维修注释 (66)清洁 (67)复位对讲机 (67)初始设置 (67)完全复位 (67)VFO复位 (68)故障排除 (69)技术参数索引随机附件请妥善打开对讲机的包装，并按照下表清点各项附件。

建议您保留包装箱和包装材料。

本手册遵循的编学约定本手册遵循下述编写约定，以便简化操作说明和避免不必要的重复。

车载台安装安装本对讲机时，请选择车中安全、方便的位置，最大程度地避免在车辆行驶过程中对乘客和您自身造成危险。

选择本机的安装位置时，还应考虑到紧刹车时膝盖或腿不会撞到对讲机。

尽量选择通风良好，避免直射阳光的位置。

1使用随机提供的自攻螺丝(4)、平垫圈(4)、和弹簧垫圈(4)将装配托架安装在车辆内。

·安装托架时．必须让位于装配托架侧面的三个螺丝孔朝向托架后面。

2.放好对讲机，然后插入并拧紧随机提供的六角SEMS螺丝(4)和平垫圈(4)。

·仔细进行检查，确保所有螺丝均已拧紧，避免因车辆振动造成托架或对讲机松动。

·使用位于托配托架侧面的三个螺丝孔确定对讲机的适当角度。

直流电源电缆的连接车载台操作：车辆蓄电池的额定电压必须为12V，切勿将对讲机连接到24V蓄电池。

确保使用具有充足电流容量的I2V车辆蓄电池。

如果供给对讲机的电流不足，在发射期间显示屏可能会变暗，或者发射输出功率大幅下降。

1确定直流电源电缆（随对讲机提供）的布线，将其从对讲机直接引到车辆蓄电池的接线端子（暂勿连接），注意使电缆经过的路线最短。

·如果使用了噪音滤波器，安装时应加上绝缘物以防止它接触到车辆内的金属物件。

·建议不要使用点烟器插孔，因为有些点烟器插孔会使电压下降。

·整理好整根电缆，使之避开高温、潮气以及与引擎的次级（高压）点火系统／电缆隔离。

2布置好电缆之后，将耐热胶带缠绕在保险丝盒上以防止受潮，并对电缆的全长加以固定。

3为避免短路的危险，请先从蓄电池的负极（一）端子上断开其它接线，然后再连接对讲机。

4确认连接的极性正确，将电源电缆连接到蓄电池接线端子；红色导线连接到正极(+)端子，黑色导线连接到负极（一）端子。

·使用整根电缆，即使电缆比所需要的长，也不要切割掉多余的部分。

尤其注意不要从电缆上取下保险丝盒。

5重新连接先前从负极端子上拆下的接线。

6将直流电源电缆与对讲机的供电接头相迮接。

·压紧两个接头，直到锁片咔嗒一声锁定。

固定台操作若要将本对讲机用于固定台操作，需要使用一个单独的直流供电装置（用户自购）。

建议的供电装置电流容量为12A。

1将直流电源电缆连接到稳压直流供电装置，并检查极性是否正确（红色：正极、黑色：负极）。

·不要将对讲机直接连接到交流插座。

·使用随机提供的直流电源电缆将对讲机连接到稳压供电装置。

·不要用线规较小的电线来代替电缆。

2将对讲机的直流电源接头连接到直流电源电缆的接头。

·压紧两个接头，直到锁片咔嗒一声锁定。

注：◆为了让对讲机充分发挥其性能，建议使用以下可选购的PS-33，25qe工作循环)供电装置。

◆在将直流供电装置与对讲机相连接之前，请务必先将对讲机和直流供电装置的电源关闭。

◆请连接好所有接线，最后才将直流供电装置插入交流插座。

更换保险丝如果保险丝熔断，请先确定原因，然后纠正问题。

解决问题之后，更换保险丝。

如果新安装的保险丝不断熔断，请断开电源电缆，并与授权KENWOOD经销商或授权KENWOOD维修中心联系以寻求帮助。

保险丝位置保险丝额定电流对讲机15A随机附件直流电源电缆20A注：如果在车辆蓄电池未充满电或者引擎熄火的情况下长时间使用对讲机，可能会耗净蓄电池电量，并且所余电量不足以启动车辆。

请避免在上述情况下使用对讲机。

天线连接操作之前，请首先安装高效率并经过精确调谐的天线。

安装成功与否，主要取决于天线的类型和正确的安装过程。

如果认真选择天线系统并仔细安装，对讲机会达到非常好的操作效果。

使用特性阻抗为50Ω的天线以及特性阻抗同样为50Ω的低损耗同轴馈线，以与对讲机的输入阻抗相匹配。

如果通过阻抗不为50Ω的馈线将天线连接到对讲机，会导致天线系统的效率降低，并可能对附近的电视机、收音机和其它电子设备造成干扰。

注：E市场机型使用N型天线接头，而其它机型使用M型(S0-239)接头。

附件连接外部扬声器如果打算使用外部扬声器，请选择阻抗为8Ω的扬声器。

外部扬声器插孔容纳单声道（双导线）插头。

建议使用SP-50B扬声器。

麦克风要进行语音通信，请将配有8针标准插头的600Ω麦克风插入主机前面的标准插孔中。

压紧插头，直到锁片咔嗒一声锁定为止。

使用螺丝组中包含的螺丝将随机提供的麦克风悬架安装在合适位置。

要将外部TNC连接到对讲机，请使用可选配的ST-5A电缆。

对讲机背面的DATA连接器与此电缆上的6针小型DIN插头相配。

编号名称功能1PKD包数据输入（从TNC向对讲机发送数据）2GND PKD接地3PKS包等待（当发送包信号时，TNC可以使用此针脚用来禁止对讲机麦克风输入）。

4PR9输出检测到9600bps数据（500mVp-p，10KΩ）相当于1200bps和9600bps数据输出的针脚5PR1输出检测到1200bps数据（500mVp-p，10KΩ）6SQC静噪控制输出·当对讲机静噪打开时，禁止TNC数据发送。
