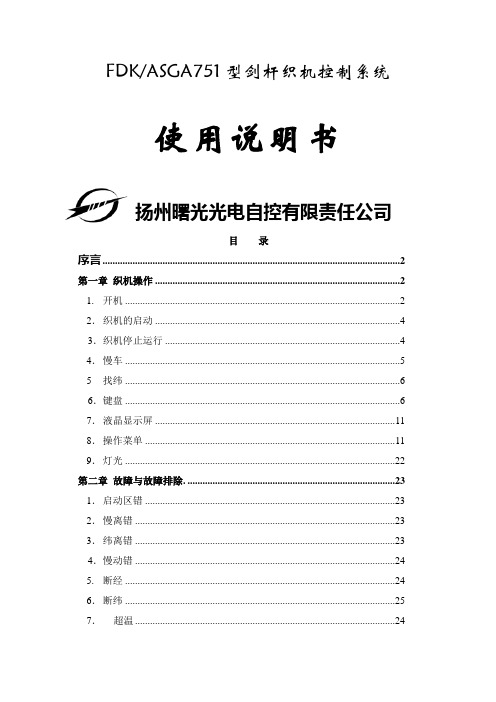

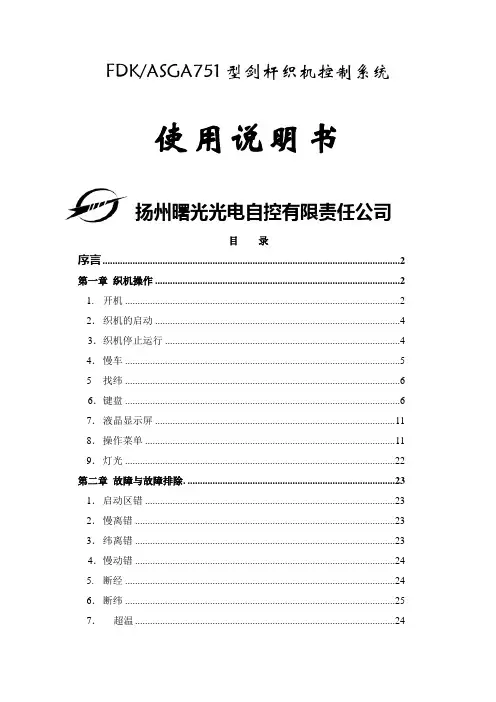

FDK/ASGA751型剑杆织机控制系统使用说明书扬州曙光光电自控有限责任公司目录序言 (2)第一章织机操作 (2)1. 开机 (2)2．织机的启动 (4)3．织机停止运行 (4)4．慢车 (5)5 找纬 (6)6．键盘 (6)7．液晶显示屏 (11)8．操作菜单 (11)9．灯光 (22)第二章故障与故障排除. (23)1．启动区错 (23)2．慢离错 (23)3．纬离错 (23)4．慢动错 (24)5. 断经 (24)6．断纬 (25)7．超温 (24)8. 欠压 (24)9. 张力错 (24)附录：外部电缆接线图 (25)扬州曙光光电自控有限责任公司地址: 江苏省扬州市江扬中路32号邮政编码:225009电话: (0514)7897066 7885308-5711,5718传真: (0514)7897066序言FDK/ASGA751型剑杆织机控制系统是ASGA751型剑杆织机配套产品，它由箱体﹑四色指灯﹑控制面板﹑横档开关盒及高﹑低压控制电路组成。

通过电缆与织机联接组成系统。

具有电子送经﹑电子选色（8色），实时监控织机油压﹑油位﹑经纱张力﹑电机超载﹑断经﹑断纬﹑紧急停车的功能。

能控制织机启动﹑停止﹑正慢车﹑反慢车﹑正找纬﹑反找纬﹑紧经﹑松经﹑长松经﹑紧急停止；能对织机在运行过程中出现问题作出及时处理；能通过液晶显示屏提示织机状态并通过灯光（四色）的组合点亮和闪烁作出指示和告警；能设置织机的一些参数，方便地输入和修改织造物所需的参数，最大可存储四种织造物的选色编程。

该控制系统具有很好的人机界面和多重屏的显示窗口。

显示了大量织机信息﹑能实时显示年﹑月﹑日﹑时﹑分﹑秒。

可通过横档面板的开关操纵织机，亦可通过控制台启动织机（光标或数字选择）,该系统具有较强的抗干挠能力，提供各种信息显示（动态）方便维修。

第一章织机操作1开机：闭合箱体上开关，显示屏显示织机制造厂家（图1.0）。

按压“回车”键，显示屏显示操作菜单（图1.1）或错误信息菜单（图1.2），松开急停按钮，按压主电机启动按钮，主电机启动。

控制柜使用说明书通电：通过双电源控制器旋钮操作通电时必须拔下手动扳手，正常自动使用时手动扳手不应装上。

通过手动扳手通电时应先把旋钮选择手动位置，再安装上手动扳手开关电源，选择旋钮位置时手动扳手不能在开关上。

控制柜分手动，自动，远程3种控制方式。

手动时冷却塔的操作：1、运行每台冷却塔前应先检查冷却塔基本情况。

2、手动-自动-远程开关在手动状态，急停开关在复位状态。

3、通过启、停按钮控制风机、喷淋泵启停。

自动时冷却塔的操作：1、根据工艺要求设置好温度参数（参照参数设置）2、手动-自动 -远程开关在自动状态，急停开关在复位状态。

冷却塔在自动状态时，PLC会根据设定温度以及运行时间自动启停风机和喷淋泵。

远程冷却塔的操作：1、手动-自动 -远程开关在远程状态，急停开关在复位状态。

2、通过控制室远程控制冷却塔风机和喷淋泵启停。

电加热器：自动控制由温度开关设定值自行控制（参照温度开关设置）．手动控制直接启动．冷却塔的开关按钮有4组，分别对应4台冷却控制。

1、主菜单系统进入主画面，用户可根据需求进入相应的画面，包括：运行状态，电加热运行状态，报警查询，温度趋势图，参数设置，操作说明。

主菜单设有报警显示，当有报警存在时，此报警会出现，并显示当前报警，报警消除后报警会自动消失。

2、冷却塔运行状态显示当前冷却塔运行状态，风机、喷淋泵状态，以及温度、流量值。

3、电加热器运行状态4、温度趋势图5、报警查询显示报警时间、事件。

确认故障解除的可清除报警。

6、参数设置参数设置是设置自动运行时冷却水的控制温度，应根据工艺要求设置相应参数。

还可根据需要设置正常模式和冬季模式，冬季模式时冷却塔喷淋泵不启动。

假设：出水温度设定为25.0℃，温度回差设定为1℃，检测时间设置为60S。

在自动状态下，当温度达到25.0℃，系统开始启动，通过风机和喷淋泵把温度控制在25.0℃以下，当温度降低到24.0℃以下，冷却系统停止运行。

KXB-8/660(380)DZ 矿用隔爆型阀门电动装置控制箱说明书1、概述KXB 矿用隔爆型阀门电动装置控制箱，是我公司针对国家Ⅰ类防爆行业设计的阀门专用控制产品，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节。

是阀门实现远控、集控和自控必不可少的驱控装置。

具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

该产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合GB/3836.1-2010《爆炸性环境 第1部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d 保护的设备”》、GB/T 5590-2008《》及MT/T 661-2011《》的规定。

该产品在电气性能设计上注重与PLC 系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠，另外该控制箱在外型设计上除强调加强隔爆性能外，同时具有防止误操作的机械及电电气联锁功能，使设备的使用更安全可靠。

在此基础上为监视设备运行情况，本产品还配备了液晶显示屏，用于各种运行状态的显示，如电源显示、开阀显示、关阀显示、过力矩显示、故障显示及阀位开度显示2、型式a) 防爆型式为矿用隔爆型，防爆标志为“ExdI Mb ”。

b) 电缆引入装置型式为压紧螺母。

3、型号表示方法4、使用环境主要技术参数4.1 使用环境：a) 环境气压：86kPa ～110kPa ； b) 环境温度：-10℃～+40℃；c) 空气平均相对湿度：不大于95％（+25℃）；d) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋水和溅水场合； e ）无强烈震动和冲击的地方；f) 无破坏金属和绝缘材料的腐蚀性气体的地方。

g) 与水平面安装不超过15 ◦4.2 技术参数a)额定工作电压：三相AC660V 或 AC380V b)额定工作频率：50Hzc)远程信号隔离：光电隔离大于2000V 浪涌电压d)模拟信号反馈：电流 DC 4mA ～20mA 负载能力＜750Ω e)全中文LCD 汉字菜单显示工作状态及操作提示 f ）故障自诊断显示故障原因 g)工作制：短时 10 分钟工作制h)安装方式：水平安装方式 4.3结构及外形4.3.1结构如（图1）所示4.3.2外形尺寸见（图2）图24.3.3电气元件安装位置如图所示、见（图3）4.4控制箱电控保护及性能参数4.4.1欠压保护：当三相交流电源电压降至额定电压的85%以下时，主控板实现保护，停止控制输出，实现对控制对象的保护。

工业缝纫机伺服控制器用户手册前言注意： 使用前请详细阅读本用户手册及所搭配的缝制设备说明书，配合正确使用，并须由接受过专业培训的人员来安装或操作。

本产品仅适用于指定范围的缝制设备，请勿移做其他用途。

本公司拥有对此用户手册的最终解释权。

使用中若存有任何疑问或对我们的产品及服务有任何意见或建议，请随时与我们联系。

安全说明1)安装和调试前，请仔细认真地阅读本手册。

2)本手册中标有符号之处为安全注意点，必须特别注意并严格遵守，以免造成不必要的损害。

3)本产品须由受过专业培训的人员来安装或操作。

4)确保电源安全接地并符合产品铭牌上标示的电压范围及技术要求。

第 1 页共 8 页第 2 页 共 8 页5) 接通电源开关时，请把脚离开脚踏板。

6)在进行以下操作时，必须先断开系统电源：■ 安装机器时；■ 在控制箱上插拔任何连接插头时； ■ 穿针线，换机针及翻抬机头时； ■ 机器休息不用及修理或调整时。

7) 拧紧所有紧固件，以防止缝制作业时产生振动或停针位置错位等异 常现象。

8) 每次关闭控制系统后再次启动，应相隔30秒以上。

9) 设置系统控制参数或进行保养修理工作应由受过相关培训的专业人 员来完成。

10) 维修所用的所有零部件，必须由本公司提供或认可，方能使用。

11) 接地线的安装（特别注意）。

注意：安装控制器时必须正确接地，否则将导致控制器无法正常工作，更严重的可能会被电击（详见安装章节）。

1. 产品介绍 1.1 概述此系列工业缝纫机数控交流伺服系统，电机与控制器分体吊装，使配置组合灵活方便，电机与控制器可按需搭配，实现多种缝纫机对功率、速度等的配套要求；安装简易、调整便捷、力矩大、体积小、噪音低、效率高（省电！）；采用开关电源供电，使其具有更宽的电压适配范围；电磁铁侧面接插，使连接更可靠，避免油渍污染引起的控制器故障；优化交流伺服电机控制策略，使转速控制精度高，停针速度快；专利设计的吊装方式使安装更简捷，整体震动降至最低，系统运行更平稳;具有电磁铁回路短路保护功能，防止错误接线损坏控制器。

1 概述1.1 产品特点KXB-200/1140.660ZE矿用隔爆型掘进机电气控制箱（以下简称电控箱）、CXB-24矿用隔爆型掘进机操作箱（以下简称操作箱），其控制系统采用了一种用程序来改变控制功能的工业控制计算机，对数字量的逻辑控制、数据处理、运动控制、模拟量控制和通讯联网等功能的西门子可编程序控制器（以下简称PLC）S7-200，取代了老式的继电器控制系统，使控制系统更加可靠。

减小了安装调试的工作量和维修的工作量，提高了抗干扰的能力。

可满足1140V及660V 电压供电系统。

通过设置操纵箱大屏幕汉字显示屏能够实时显示掘进机各系统的工作状态，满足对掘进机的控制、保护、显示、照明及信号等功能需求。

1.2主要用途及适用范围电控箱适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50HZ，电压1140V 或660V供电系统中，完成对掘进机电动机的起动、停止。

同时对电动机及其电路进行保护。

被控电动机容量及规格见表1 表11.3 型式、规格、型号的组成及其代表意义1.3.1 型式矿用隔爆型ExdI1.3.2 规格、型号的组成及其代表意义控制箱部分：KX B — 200 / 1140.660 ZE掘进设备额定电压最大电机额定电流矿用隔爆型控制箱操作箱部分：CX B — 24操作电压矿用隔爆型操作箱1.4 控制箱技术特性1.4.1 主要参数主回路参数a) 额定工作电压：660V、1140V；b) 额定电流：200A （最大电机电流）c) 标准频率：50HZ；d) 工作制：长期工作制；e) 使用类别： Af) 接通分断能力：8Ie cosΦ0.35；g) 极限分断能力：4500Ah) 电力电缆最大外径：Φ65i) 线路电压正常工作范围为额定值的75%—110%外形尺寸（长×宽×高）电控箱外形尺寸 1030×730×550 mm操作箱外形尺寸 490×340×280 mm4. 重量电控箱重量为495Kg。

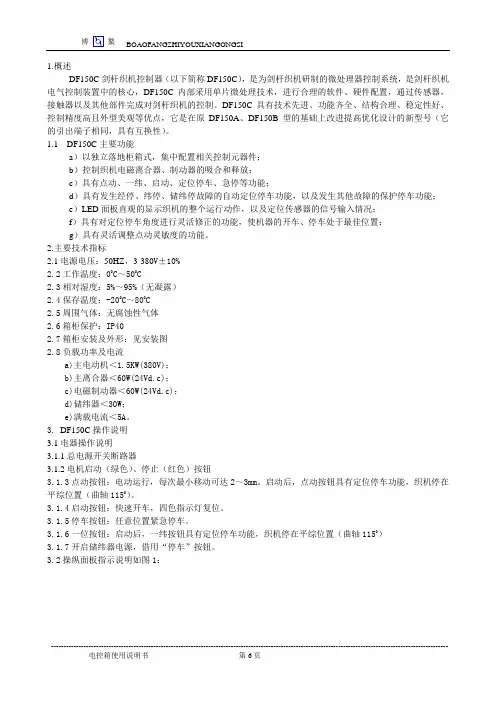

1.概述DF150C剑杆织机控制器（以下简称DF150C），是为剑杆织机研制的微处理器控制系统，是剑杆织机电气控制装置中的核心，DF150C内部采用单片微处理技术，进行合理的软件、硬件配置，通过传感器，接触器以及其他部件完成对剑杆织机的控制。

DF150C具有技术先进、功能齐全、结构合理、稳定性好、控制精度高且外型美观等优点，它是在原DF150A、DF150B型的基础上改进提高优化设计的新型号（它的引出端子相同，具有互换性）。

1.1 DF150C主要功能a）以独立落地柜箱式，集中配置相关控制元器件；b）控制织机电磁离合器、制动器的吸合和释放；c）具有点动、一纬、启动、定位停车、急停等功能；d）具有发生经停、纬停、储纬停故障的自动定位停车功能，以及发生其他故障的保护停车功能；e）LED面板直观的显示织机的整个运行动作，以及定位传感器的信号输入情况；f）具有对定位停车角度进行灵活修正的功能，使机器的开车、停车处于最佳位置；g）具有灵活调整点动灵敏度的功能。

2.主要技术指标2.1电源电压：50HZ，3-380V±10%2.2工作温度：00C～500C2.3相对湿度：5%～95%（无凝露）2.4保存温度：-200C～800C2.5周围气体：无腐蚀性气体2.6箱柜保护：IP402.7箱柜安装及外形：见安装图2.8负载功率及电流a)主电动机＜1.5KW(380V)；b)主离合器＜60W(24Vd.c)；c)电磁制动器＜60W(24Vd.c)；d)储纬器＜30W；e)满载电流＜5A。

3. DF150C操作说明3.1电器操作说明3.1.1总电源开关断路器3.1.2电机启动（绿色）、停止（红色）按钮3.1.3点动按钮：电动运行，每次最小移动可达2～3mm。

启动后，点动按钮具有定位停车功能，织机停在平综位置（曲轴1150）。

3.1.4启动按钮：快速开车，四色指示灯复位。

3.1.5停车按钮：任意位置紧急停车。

1概述ZSXZB-1.1/1型电气控制柜作为泵式中压细水雾灭火系统的控制单元，它能控制一台往复泵的启停及一个旁通阀和一个进水阀的开启和关闭。

具有水位监测和自动补水功能，具有手动、自动两种控制方式：在自动方式下，可接收火灾报警控制器或操作人员的灭火指令，自动启动泵组，对保护区实施灭火。

2控制柜组成、基本功能及工作原理2.1控制柜外形和安装尺寸图2.2控制柜面板布置图L i&o +”IEO O 0 (0 0 02.3基本功能及工作原理2.3.1自动启动功能2.3.1.1将控制柜上的选择开关打置于“自动”位置，此时本控制柜处于自动控制方式。

2.3.1.2接收外部自控开关信号（无源干接点闭合），即可打开泵组。

2.3.1.3接收外部自控开关信号（无源干接点断开），即可关闭泵组。

2.3.1.4在启动泵组和关闭泵组的同时有开启旁通阀信号，6秒后自动关闭。

2.3.2手动启动功能2.3.2.1将控制柜面板上的选择开关置于“手动”位置，此时本控制柜处于手动控制方式。

2.3.2.2按下面板启动按钮，即可打开相应泵组。

2.3.2.3按下面板停止按钮，即可关闭相应泵组。

2.3.2.4在启动泵组和关闭泵组的同时有开启旁通阀信号，6秒后自动关闭。

2.3.3液位报警及自动补水功能当水位低时，控制柜面板上的液位低报警蜂鸣器响，同时自动打开进水电磁阀，当水位高时，控制柜能自动关闭进水电磁阀，当水位超低时，控制柜能自动关闭泵组。

/-p. I警告！在进行泵组维修时，应断开控制柜内的断路器QM3主要技术参数3.1环境温度：0 C —+50C ;3.2 相对湿度：w 95% （40C± 2C ）; 3.3 电源： AC380V/50HZ , 功率 1.1kW; 3.4控制方式：自动、手动；3.5形尺寸：宽X 高X 深=420X 600X 180 3.6 负载：泵电机：AC380V/50HZ ,功率 1.1kW旁通阀、进水电磁阀均为： DC24V/36W3.8自动控制输入信号：自动控制无源干接点信号，闭合启动，断开停止。

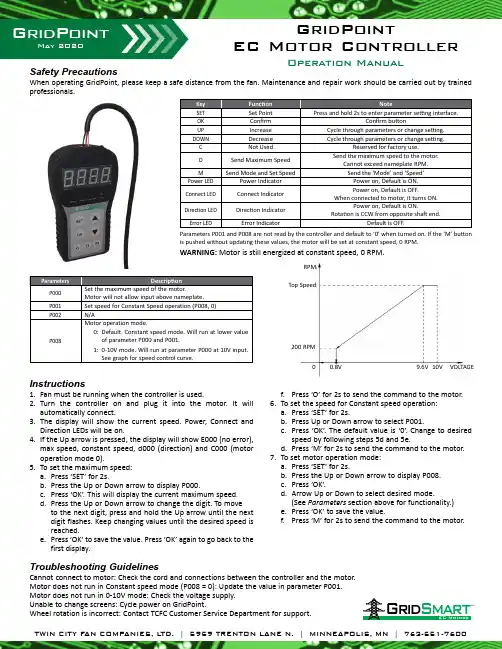

GridPointEC Motor ControllerOperation ManualTWIN CITY FAN COMPANIES, LTD. | 5959 TRENTON LANE N. | MINNEAPOLIS, MN | 763-551-7600Instructions 1. Fan must be running when the controller is used.2. Turn the controller on and plug it into the motor. It will automatically connect.3. The display will show the current speed. Power, Connect and Direction LEDs will be on.4. If the Up arrow is pressed, the display will show E000 (no error), max speed, constant speed, d000 (direction) and C000 (motor operation mode 0).5. To set the maximum speed:a. Press ‘SET’ for 2s.b. Press the Up or Down arrow to display P000.c. Press ‘OK’. This will display the current maximum speed.d. Press the Up or Down arrow to change the digit. To move to the next digit, press and hold the Up arrow until the next digit flashes. Keep changing values until the desired speed is reached.e. Press ‘OK’ to save the value. Press ‘OK’ again to go back to the first display.Troubleshooting Guidelines Cannot connect to motor: Check the cord and connections between the controller and the motor.Motor does not run in Constant speed mode (P008 = 0): Update the value in parameter P001.Motor does not run in 0-10V mode: Check the voltage supply.Unable to change screens: Cycle power on GridPoint.Wheel rotation is incorrect: Contact TCFC Customer Service Department for support.Safety Precautions When operating GridPoint, please keep a safe distance from the fan. Maintenance and repair work should be carried out by trainedprofessionals.Parameters P001 and P008 are not read by the controller and default to ‘0’ when turned on. If the ‘M’ button is pushed without updating these values, the motor will be set at constant speed, 0 RPM.WARNING: Motor is still energized at constant speed, 0 RPM.f. Press ‘O’ for 2s to send the command to the motor.6. To set the speed for Constant speed operation:a. Press ‘SET’ for 2s.b. Press Up or Down arrow to select P001.c. Press ‘OK’. The default value is ‘0’. Change to desired speed by following steps 5d and 5e.d. Press ‘M’ for 2s to send the command to the motor.7. To set motor operation mode:a. Press ‘SET’ for 2s.b. Press the Up or Down arrow to display P008.c. Press ‘OK’.d. Arrow Up or Down to select desired mode. (See Parameters section above for functionality.)e. Press ‘OK’ to save the value.f.Press ‘M’ for 2s to send the command to the motor.RPM Top Speed 200 RPM 00.8V 9.6V 10V VOLTAGESmart EC Motors Grid Smart。

电控箱(JDX-2W)使用说明书◆型号及其规格◇外形尺寸：长300mm＊宽150mm＊高400mm◆技术参数◇电源：三相四线380V AC±10% / 50HZ◇控制器供电电压：220V AC±10% / 50HZ◇测温范围：-40～90℃◇测控温度精度：±1℃◇压缩机延时保护时间：0～9分钟◇控制压缩机风机最大容量(kw)：5.5 、7.5 、11◇控制化霜器最大容量(kw)：5.5 、7.5、11◆主要功能◇温度上下限设置；◇具备压缩机过载、短路保护功能；◇具备制冷、化霜自动控制功能，压缩机和蒸发器可分别控制；◇双测温传感器，对制冷、化霜分别进行温度控制；◇灯光控制；◇门开关控制；(门开关不用时短接)◇膨胀阀、止回阀控制；◇冷媒环路压力控制等;◆接线图◆操作步骤◇将各个开关置于停止位置；◇按接线图连接好电源线、负载线及压力信号线；◇检查线路无误后，依次合上外部电源、内部电源开关；◇相序检查；启动压缩机，观察压缩机的旋转方向是否正确，若不正确则调整电源线或负载线接线；◇温度控制器(BT)操作设置见JD-109说明书◇电动机过载、短路保护器调整：该产品选用的过载、短路保护器为双金属式反时限脱扣器，过载脱扣器具有温度补偿装置，整定电流可调，脱扣机构采用了速闭、速断结构，使过载保护器具有较高的限流特性。

从而使压缩机运转更加安全、可靠。

使用过程中请正确设置脱扣器电流整定范围，否则系统将不能正常工作或起不到保护作用。

设置方法为：根据负载大小将脱扣器电流整定范围指针选择在相应或略大于额定电流的位置。

设置完毕后，启动设备，可用人为调小脱扣器整定电流的方法，使压缩机过载，此时压缩机应停止运转，制冷、化霜指示灯应熄灭，报警指示灯点亮，调试结束后应将整定电流设置到额定值（也可用整定电流不变，人为加大负载的方法作同样试验），整个调试过程结束。

◆运行状态显示：◇设备加电后温控器显示当前库温；◇系统工作正常时，压缩机持续运转；◇制冷状态下点亮制冷指示灯、化霜状态下点亮化霜指示灯，制冷和化霜不能同时工作，但可同时不工作；◇压缩机过载、短路，冷媒环路压力失调时，压缩机停止运转，报警指示灯点亮。
