光谱仪的工作原理光谱仪是一种用于分析光的仪器，它能够将光按照不同波长进行分离和测量，从而得到光的光谱信息。
光谱仪的工作原理主要基于光的色散和检测技术。
一、光的色散原理光的色散是指光在介质中传播时，不同波长的光由于折射率的不同而偏离原来的方向。
光谱仪利用光的色散原理将光分离成不同波长的光，然后对这些光进行测量和分析。
1. 折射光栅光谱仪中常用的色散元件是折射光栅。
折射光栅是一种具有规则刻线的光学元件，当入射光通过折射光栅时，不同波长的光会按照不同的角度进行偏折，从而实现光的分离。
2. 棱镜除了折射光栅，光谱仪中还可以使用棱镜来实现光的色散。
棱镜通过折射和反射的作用，将光按照不同波长进行分离。
二、光的检测原理光谱仪在分离光后，需要对不同波长的光进行测量和分析。
光的检测原理主要有光电效应、光敏元件和光电二极管等。
1. 光电效应光电效应是指光照射到物质表面时，会产生电子的现象。
光谱仪中常用的光电效应是光电发射效应，即当光照射到光敏元件上时，光子能量被吸收后会使光敏元件中的电子跃迁到导带中，产生电流信号。
2. 光敏元件光敏元件是一种能够将光信号转化为电信号的器件。
常用的光敏元件有光电二极管、光电倍增管和光电导电池等。
光敏元件可以根据光的波长和强度产生相应的电信号。
三、光谱仪的工作流程光谱仪的工作流程主要包括光的输入、光的分离、光的检测和数据处理等步骤。
1. 光的输入光谱仪的输入端通常连接光源，可以是白光源、激光器或者光纤等。
光源会发出一定波长范围内的光，作为光谱仪的输入信号。
2. 光的分离光谱仪通过色散元件（如折射光栅或者棱镜）将输入的光分离成不同波长的光。
分离后的光会形成一个光谱，包含了不同波长的光信号。
3. 光的检测分离后的光信号会被光敏元件接收并转化为电信号。
光敏元件将不同波长的光信号转化为相应的电流信号或者电压信号。
4. 数据处理光谱仪会将光敏元件产生的电信号转化为数字信号，并通过数据处理系统进行处理和分析。

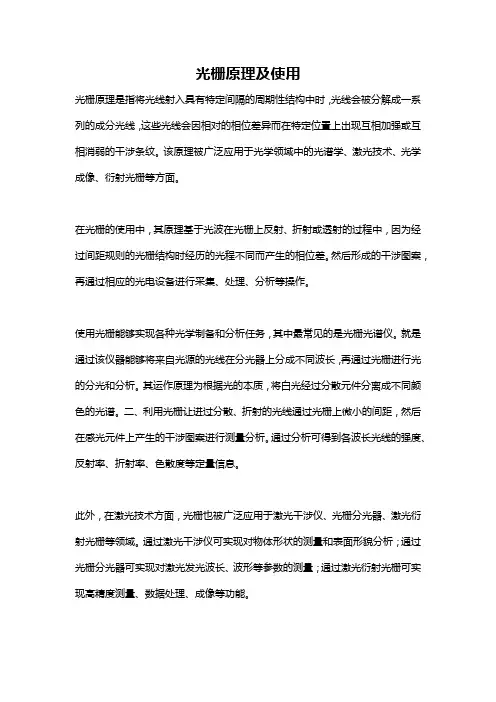

光栅原理及使用
光栅原理是指将光线射入具有特定间隔的周期性结构中时，光线会被分解成一系列的成分光线，这些光线会因相对的相位差异而在特定位置上出现互相加强或互相消弱的干涉条纹。
该原理被广泛应用于光学领域中的光谱学、激光技术、光学成像、衍射光栅等方面。
在光栅的使用中，其原理基于光波在光栅上反射、折射或透射的过程中，因为经过间距规则的光栅结构时经历的光程不同而产生的相位差。
然后形成的干涉图案，再通过相应的光电设备进行采集、处理、分析等操作。
使用光栅能够实现各种光学制备和分析任务，其中最常见的是光栅光谱仪。
就是通过该仪器能够将来自光源的光线在分光器上分成不同波长，再通过光栅进行光的分光和分析。
其运作原理为根据光的本质，将白光经过分散元件分离成不同颜色的光谱。
二、利用光栅让进过分散、折射的光线通过光栅上微小的间距，然后在感光元件上产生的干涉图案进行测量分析。
通过分析可得到各波长光线的强度、反射率、折射率、色散度等定量信息。
此外，在激光技术方面，光栅也被广泛应用于激光干涉仪、光栅分光器、激光衍射光栅等领域。
通过激光干涉仪可实现对物体形状的测量和表面形貌分析；通过光栅分光器可实现对激光发光波长、波形等参数的测量；通过激光衍射光栅可实现高精度测量、数据处理、成像等功能。
总之，光栅原理及使用的应用十分广泛，涉及到光谱学、激光技术、光学成像、衍射光栅等领域，为光学研究和应用提供了强有力的工具和技术支持。
光栅光谱仪实验报告摘要：本实验通过对光栅光谱仪的搭建和使用，探究了光栅光谱仪的原理和应用。
通过实验的结果，我们得出了光栅光谱仪可用于分析光在不同材料中的折射率，以及测量光的波长等结论。
引言：光栅光谱仪是一种可以分析光的颜色和波长的仪器。
它的工作原理是利用光栅的光栅条纹特性，将入射光分散成不同波长的光，然后通过测量这些光的强度和波长，来得到光的光谱分布。
光栅光谱仪具有分辨率高、灵敏度高等优点，广泛应用于物理、化学、生物等领域。
实验方法：本实验使用的光栅光谱仪由光源、光栅和光电检测器组成。
首先，将光源对准光栅，使得光可以垂直入射到光栅上。
然后，将光电检测器对准出射光束，以便测量不同波长的光的强度。
在实验过程中，我们对不同的入射角度、不同的光源和材料进行了测试，并采用软件来分析和处理实验数据。
实验结果与分析：通过实验数据的收集和分析，我们得出了以下结论：1.入射角度对光栅光谱仪的分辨率有着明显的影响。
随着入射角度的增加，光栅的分辨率也会增加，即可以得到更准确的光谱数据。
2.不同的光源会产生不同的光谱特征。
以白炽灯和LED灯为例，白炽灯会产生连续光谱，而LED灯则会产生一些特定波长的光谱。
3.光栅光谱仪可以用于测量光的波长和颜色。
我们通过测量光的干涉条纹的位置，可以计算出光在不同材料中的折射率，进而得到光的波长。
结论：光栅光谱仪是一种有效的光谱分析工具，可以用于测量光的波长、颜色和折射率。
通过本实验，我们深入了解了光栅光谱仪的原理和应用，并发现了光栅光谱仪在不同入射角度和不同光源下的性能差异。
这将对今后的研究和应用提供参考和依据。
总结：本实验通过对光栅光谱仪的搭建和使用，展示了光栅光谱仪在测量光的波长和颜色方面的优势。
我们了解了光栅光谱仪的原理和工作方式，并通过实验证明了其在光谱分析中的应用价值。
希望本实验能为同学们的学习和研究提供一些参考和启示。
2.李四.光栅光谱仪的原理与应用[M].科学出版社,2024.。
光栅的结构及工作原理光栅是一种常用的光学元件，广泛应用于光谱仪、激光器、衍射仪等领域。
它通过光的衍射和干涉现象，实现对光的分光、分束、波长选择和光学信息处理等功能。
本文将详细介绍光栅的结构和工作原理。
一、光栅的结构光栅一般由一块平行的透明介质基片上刻有一系列平行的、等间距的刻槽组成。
这些刻槽可以是等宽的，也可以是不等宽的。
光栅的刻槽可以分为反射式和透射式两种。
1. 反射式光栅：反射式光栅的刻槽是在金属或介质膜上形成的，光线从光栅的一侧入射，经过刻槽的衍射和反射后，再次出射。
2. 透射式光栅：透射式光栅的刻槽是在透明介质上形成的，光线从光栅的一侧入射，经过刻槽的衍射和透射后，再次出射。
光栅的刻槽可以是等宽的，也可以是不等宽的。
刻槽的间距决定了光栅的周期，而刻槽的宽度和深度则会影响光栅的衍射效果和光栅的效率。
二、光栅的工作原理光栅的工作原理基于光的衍射和干涉现象。
当平行入射的光线照射到光栅上时，光栅上的刻槽会对光线进行衍射，形成多个衍射波。
衍射波的方向和强度由光栅的刻槽间距和宽度决定。
当刻槽的间距和光的波长相当时，衍射波将沿特定的方向进行干涉，形成明暗相间的衍射图样。
具体来说，光栅的衍射效应可以用衍射公式来描述：mλ = d(sinθi ± sinθd)其中，m为衍射级次，λ为入射光的波长，d为光栅的周期，θi为入射角，θd为衍射角。
根据衍射公式，我们可以得出以下几个重要结论：1. 入射角和衍射角之间的关系：入射角和衍射角之间满足sinθi ± sinθd = mλ/d。
当入射角和波长确定时，衍射角取决于衍射级次和光栅的周期。
2. 衍射级次和衍射角之间的关系：不同的衍射级次对应着不同的衍射角。
一般来说，一阶衍射是最强的，其它级次的衍射逐渐减弱。
3. 衍射光的强度分布：衍射光的强度分布呈现出明暗相间的图样，其中暗纹对应的是衍射级次为奇数的衍射波，而亮纹对应的是衍射级次为偶数的衍射波。

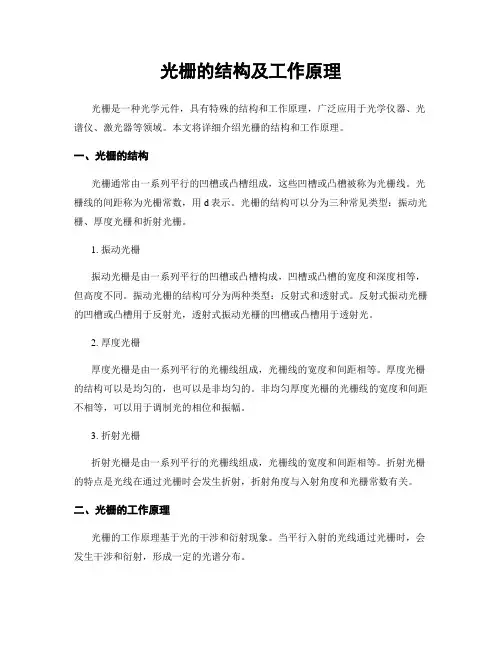

光栅的结构及工作原理光栅是一种光学元件，具有特殊的结构和工作原理，广泛应用于光学仪器、光谱仪、激光器等领域。
本文将详细介绍光栅的结构和工作原理。
一、光栅的结构光栅通常由一系列平行的凹槽或凸槽组成，这些凹槽或凸槽被称为光栅线。
光栅线的间距称为光栅常数，用d表示。
光栅的结构可以分为三种常见类型：振动光栅、厚度光栅和折射光栅。
1. 振动光栅振动光栅是由一系列平行的凹槽或凸槽构成，凹槽或凸槽的宽度和深度相等，但高度不同。
振动光栅的结构可分为两种类型：反射式和透射式。
反射式振动光栅的凹槽或凸槽用于反射光，透射式振动光栅的凹槽或凸槽用于透射光。
2. 厚度光栅厚度光栅是由一系列平行的光栅线组成，光栅线的宽度和间距相等。
厚度光栅的结构可以是均匀的，也可以是非均匀的。
非均匀厚度光栅的光栅线的宽度和间距不相等，可以用于调制光的相位和振幅。
3. 折射光栅折射光栅是由一系列平行的光栅线组成，光栅线的宽度和间距相等。
折射光栅的特点是光线在通过光栅时会发生折射，折射角度与入射角度和光栅常数有关。
二、光栅的工作原理光栅的工作原理基于光的干涉和衍射现象。
当平行入射的光线通过光栅时，会发生干涉和衍射，形成一定的光谱分布。
1. 干涉光栅的干涉是指入射光线与光栅线之间的干涉现象。
当光线通过光栅时，会与光栅线发生干涉，形成干涉条纹。
干涉条纹的间距与光栅常数有关，可以通过调节光栅常数来改变干涉条纹的间距。
2. 衍射光栅的衍射是指入射光线通过光栅后，光线的传播方向改变，并形成衍射光。
衍射光的方向和强度与光栅的结构和入射角度有关。
通过调节光栅的结构和入射角度，可以改变衍射光的方向和强度。
3. 光谱分布光栅的工作原理还可以用于光谱分析。
当入射的白光通过光栅时，不同波长的光会发生不同的干涉和衍射现象，形成一定的光谱分布。
通过观察光谱分布，可以分析出入射光的成分和波长。
三、光栅的应用光栅作为一种重要的光学元件，具有广泛的应用领域。
1. 光学仪器光栅广泛应用于光学仪器中，如光谱仪、光学显微镜、光学光源等。

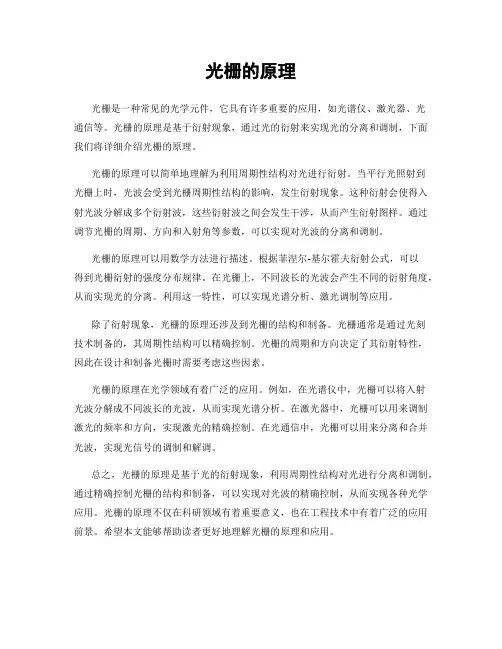

光栅的原理光栅是一种常见的光学元件，它具有许多重要的应用，如光谱仪、激光器、光通信等。
光栅的原理是基于衍射现象，通过光的衍射来实现光的分离和调制，下面我们将详细介绍光栅的原理。
光栅的原理可以简单地理解为利用周期性结构对光进行衍射。
当平行光照射到光栅上时，光波会受到光栅周期性结构的影响，发生衍射现象。
这种衍射会使得入射光波分解成多个衍射波，这些衍射波之间会发生干涉，从而产生衍射图样。
通过调节光栅的周期、方向和入射角等参数，可以实现对光波的分离和调制。
光栅的原理可以用数学方法进行描述。
根据菲涅尔-基尔霍夫衍射公式，可以得到光栅衍射的强度分布规律。
在光栅上，不同波长的光波会产生不同的衍射角度，从而实现光的分离。
利用这一特性，可以实现光谱分析、激光调制等应用。
除了衍射现象，光栅的原理还涉及到光栅的结构和制备。
光栅通常是通过光刻技术制备的，其周期性结构可以精确控制。
光栅的周期和方向决定了其衍射特性，因此在设计和制备光栅时需要考虑这些因素。
光栅的原理在光学领域有着广泛的应用。
例如，在光谱仪中，光栅可以将入射光波分解成不同波长的光波，从而实现光谱分析。
在激光器中，光栅可以用来调制激光的频率和方向，实现激光的精确控制。
在光通信中，光栅可以用来分离和合并光波，实现光信号的调制和解调。
总之，光栅的原理是基于光的衍射现象，利用周期性结构对光进行分离和调制。
通过精确控制光栅的结构和制备，可以实现对光波的精确控制，从而实现各种光学应用。
光栅的原理不仅在科研领域有着重要意义，也在工程技术中有着广泛的应用前景。
希望本文能够帮助读者更好地理解光栅的原理和应用。

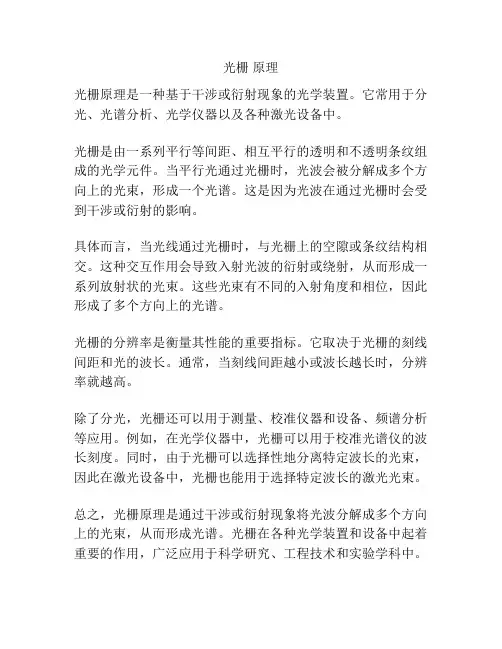

光栅原理
光栅原理是一种基于干涉或衍射现象的光学装置。
它常用于分光、光谱分析、光学仪器以及各种激光设备中。
光栅是由一系列平行等间距、相互平行的透明和不透明条纹组成的光学元件。
当平行光通过光栅时，光波会被分解成多个方向上的光束，形成一个光谱。
这是因为光波在通过光栅时会受到干涉或衍射的影响。
具体而言，当光线通过光栅时，与光栅上的空隙或条纹结构相交。
这种交互作用会导致入射光波的衍射或绕射，从而形成一系列放射状的光束。
这些光束有不同的入射角度和相位，因此形成了多个方向上的光谱。
光栅的分辨率是衡量其性能的重要指标。
它取决于光栅的刻线间距和光的波长。
通常，当刻线间距越小或波长越长时，分辨率就越高。
除了分光，光栅还可以用于测量、校准仪器和设备、频谱分析等应用。
例如，在光学仪器中，光栅可以用于校准光谱仪的波长刻度。
同时，由于光栅可以选择性地分离特定波长的光束，因此在激光设备中，光栅也能用于选择特定波长的激光光束。
总之，光栅原理是通过干涉或衍射现象将光波分解成多个方向上的光束，从而形成光谱。
光栅在各种光学装置和设备中起着重要的作用，广泛应用于科学研究、工程技术和实验学科中。
光栅光谱仪实验讲义 一 实验目的 1、了解光栅光谱仪的工作原理 2、掌握利用光栅光谱仪进行测量的技术 二 实验仪器 WDS 系列多功能光栅光谱仪,计算机 三 实验原理 光谱仪是指利用折射或衍射产生色散的一类光谱测量仪器。
光栅光谱仪是光谱测量中最常用的仪器，基本结构如图1所示。
它由入射狭缝S1、准直球面反射镜M1、光栅G 、聚焦球面反射镜M2以及输出狭缝S2构成。
衍射光栅是光栅光谱仪的核心色散器件。
它是在一块平整的玻璃或金属材料表面（可以是平面或凹面）刻画出一系列平行、等距的刻线，然后在整个表面镀上高反射的金属膜或介质膜，就构成一块反射试验射光栅。
相邻刻线的间距d 称为光栅常数，通常刻线密度为每毫米数百至数十万条，刻线方向与光谱仪狭缝平行。
入射光经光栅衍射后，相邻刻线产生的光程差(sin sin )s d αβΔ=±，α为入射角，β图1光栅光谱仪示意图为衍射角，则可导出光栅方程： (sin sin )d m αβλ±= (1.1) 光栅方程将某波长的衍射角和入射角通过光栅常数d 联系起来，λ为入射光波长，m 为衍射级次，取等整数。
式中的“”号选取规则为：入射角和衍射角在光栅法线的同侧时取正号，在法线两侧时取负号。
如果入射光为正入射0,1,2,±±L ±0α=，光栅方程变为sin d m βλ=。
衍射角度随波长的变化关系，时，出 称为光栅的角色散特性，当入射角给定可以由光栅方程导cos d m d d βλβ=， (1.2) 2变成复色平行光照射到光栅G 上，经光栅色散后，形成不同波长的平角度复色入射光进入狭缝S1后，经M 行光束并以不同的衍射角度出射，M2将照射到它上面的某一波长的光聚焦在出射狭缝S2上，再由S2后面的电光探测器记录该波长的光强度。
光栅G 安装在一个转台上，当光栅旋转时，就将不同波长的光信号依次聚焦到出射狭缝上，光电探测器记录不同光栅旋转角度（不同的角度代表不同的波长）时的输出光信号强度，即记录了光谱。
光栅的工作原理光栅是一种光学元件，具有广泛的应用，包括光谱分析、光学通信、光学仪器等领域。
光栅通过改变光波的衍射和干涉现象，实现对光的分散、偏转和波长选择。
本文将深入探讨光栅的工作原理。
1. 光栅的基本结构光栅由一系列均匀间隔的透光或不透光线条组成。
这些线条可以是等宽等间隔的，也可以有不同的宽度和间隔。
根据基本结构的不同，光栅可以分为振动式光栅和衍射式光栅。
2. 振动式光栅的工作原理振动式光栅是通过周期性地改变光的折射率来实现光的衍射。
当光波通过振动式光栅时，栅条的周期性变化会引起光波的相位改变。
这导致入射光波的反射、折射方向的变化，产生反射、折射光束的衍射现象。
3. 衍射式光栅的工作原理衍射式光栅是通过光波在光栅上的衍射效应来实现光的分散和偏转。
当光波通过衍射式光栅时，栅条的周期性排列会使光波发生衍射，产生不同的衍射波束。
根据光栅的参数，如线条宽度、间隔和入射光波的波长，不同的衍射波束会以不同的角度分散和偏转。
4. 光栅衍射和干涉效应光栅的工作原理离不开衍射和干涉效应。
衍射效应是指光波在光栅上遇到障碍物（线条）时发生弯曲和弯折的现象。
干涉效应是指在光波传播过程中发生的波峰与波谷的叠加和干涉现象。
通过光栅的衍射和干涉效应，可以实现对光的分散、偏转和波长选择，进而应用于光学仪器和光学通信等领域。
5. 光栅的应用光栅作为一种重要的光学元件，广泛用于光谱分析、光学通信和光学仪器等领域。
在光谱分析中，光栅用于分散入射光波，得到不同波长的光谱成分。
在光学通信中，光栅可以用于进行波长分离和波长选择，实现多路复用和解复用。
在光学仪器中，光栅被应用于光谱仪、光栅激光器和光栅干涉仪等装置。
总结：光栅的工作原理是基于衍射和干涉效应，通过改变光波的相位和衍射波束的分散和偏转来实现对光的控制。
光栅的应用广泛，包括光谱分析、光学通信和光学仪器等领域。
深入了解光栅的工作原理有助于我们更好地理解和应用光栅技术。

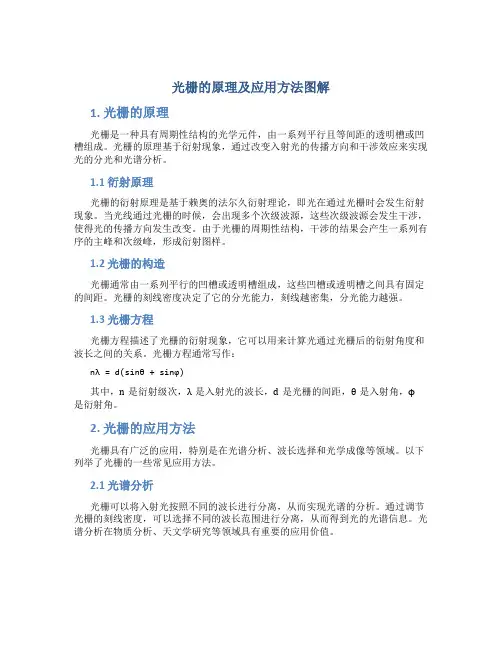

光栅的原理及应用方法图解1. 光栅的原理光栅是一种具有周期性结构的光学元件，由一系列平行且等间距的透明槽或凹槽组成。
光栅的原理基于衍射现象，通过改变入射光的传播方向和干涉效应来实现光的分光和光谱分析。
1.1 衍射原理光栅的衍射原理是基于赖奥的法尔久衍射理论，即光在通过光栅时会发生衍射现象。
当光线通过光栅的时候，会出现多个次级波源，这些次级波源会发生干涉，使得光的传播方向发生改变。
由于光栅的周期性结构，干涉的结果会产生一系列有序的主峰和次级峰，形成衍射图样。
1.2 光栅的构造光栅通常由一系列平行的凹槽或透明槽组成，这些凹槽或透明槽之间具有固定的间距。
光栅的刻线密度决定了它的分光能力，刻线越密集，分光能力越强。
1.3 光栅方程光栅方程描述了光栅的衍射现象，它可以用来计算光通过光栅后的衍射角度和波长之间的关系。
光栅方程通常写作：nλ = d(sinθ + sinϕ)其中，n是衍射级次，λ是入射光的波长，d是光栅的间距，θ是入射角，ϕ是衍射角。
2. 光栅的应用方法光栅具有广泛的应用，特别是在光谱分析、波长选择和光学成像等领域。
以下列举了光栅的一些常见应用方法。
2.1 光谱分析光栅可以将入射光按照不同的波长进行分离，从而实现光谱的分析。
通过调节光栅的刻线密度，可以选择不同的波长范围进行分离，从而得到光的光谱信息。
光谱分析在物质分析、天文学研究等领域具有重要的应用价值。
2.2 光学成像光栅可以用于光学成像，在光学显微镜、光学望远镜等领域发挥重要作用。
通过调整光栅的参数，可以实现对特定波长的光进行成像，从而得到清晰的图像。
光栅在光学成像设备中的应用可以提高分辨率和减小像差。
2.3 波长选择光栅也可以用作波长选择器，通过选择特定的衍射级次，可以将特定波长的光分离出来。
这种波长选择器广泛应用于激光器、光通信等领域，可以实现光信号的调制和多路复用。
2.4 光栅衍射实验光栅也常用于光学教学实验中。
通过光栅的衍射现象，可以观察到明显的衍射图样，让学生直观地感受到光的波动性。
光栅的原理和应用概述光栅是一种具有周期性结构的光学元件，可以将光束分解成多个衍射光束。
它广泛应用于光学光谱仪、激光打印机、显示设备等领域。
本文将介绍光栅的工作原理及其在不同领域的应用。
光栅的工作原理光栅的工作原理基于衍射现象，光束通过光栅时会发生衍射，并在不同方向上产生衍射光束。
其原理可以用以下几个方面来解释：1.光栅周期性结构：光栅由一系列等距并均匀分布的透明区域和不透明区域组成，这种周期性结构使得光栅能够对光进行分解和重组。
2.衍射现象：当光束通过光栅时，光栅具有与光波长相当的周期，光束会与光栅发生相互作用。
当光束与光栅上的周期结构相匹配时，会产生衍射现象。
3.衍射光束的产生：根据衍射理论，当光栅被衍射时，光束会在不同方向上产生一系列衍射光束。
这些衍射光束的强度和方向与光栅的周期和入射角度有关。
光栅的应用光学光谱仪光栅广泛应用于光学光谱仪中，它可以分解光束成不同频率的光，并通过光电传感器测量其强度。
光谱仪通过分析光的频率和强度，可以用于化学物质的定性和定量分析，以及材料的光学性质研究等。
•光栅光谱仪的优势：–光栅具有高光谱分辨率，可以实现非常精细的光谱分析。
–光栅的频率调节范围广泛，适用于不同频率的光源。
–光栅光谱仪结构简单，易于使用和维护。
激光打印机光栅也被广泛应用于激光打印机中，它可以将激光束分解成多个衍射光束，经过透镜系统后，投射到打印介质上形成图像。
•光栅在激光打印机中的作用：–光栅可以将激光束分解成不同角度的衍射光束，用于生成图像的不同像素。
–光栅的周期结构决定了打印机的分辨率，即打印图像的清晰度。
显示设备光栅也被应用于显示设备中，例如液晶显示器和投影仪。
通过光栅的衍射效应，可以实现高分辨率的显示。
•光栅在显示设备中的应用：–光栅可以将光束分解成不同角度的衍射光束，用于显示器的像素控制。
–光栅可以提高显示设备的分辨率和对比度。
总结光栅作为一种重要的光学元件，在光谱仪、激光打印机和显示设备中得到广泛应用。
如何使用光栅光谱仪测量光波长光谱是研究物质内部结构和性质的重要手段之一。
而测量光谱的波长则是光谱分析的关键步骤之一。
光栅光谱仪是一种常用的测量光波长的设备，本文将介绍如何使用光栅光谱仪进行光波长的测量。
一、光栅原理光栅光谱仪利用光栅的衍射原理测量光波长。
光栅是由等距离的平行光线组成的一条道，道与道之间的间距称为光栅常数。
当光波照射到光栅上时，会发生衍射现象，光波将根据入射角和光栅常数的关系衍射成不同的角度。
测量光栅上不同衍射角度对应的光波长就可以得到光谱。
二、实验准备在进行光波长测量之前，我们需要准备一台光栅光谱仪和一束需要测量波长的光源。
通常情况下，我们会选择使用氢气放电管或氩气离子激光器作为光源，这些光源具有明确的波长和较高的光强。
三、调整仪器在测量之前，我们需要先调整光栅光谱仪的设置。
首先，将光栅光谱仪放置在一个稳定的光学台上，并使其与光源保持一定的距离。
然后，根据需要选择合适的狭缝宽度和入射角度。
狭缝宽度决定了接收到的光强度，过宽或过窄都会影响测量的准确性；而入射角度则影响光波的衍射方向和角度。
四、测量光谱调整好仪器后，我们可以开始进行光波长的测量了。
首先，打开光栅光谱仪的电源，并让其预热一段时间。
接下来，将光源对准光栅光谱仪的入射口，并根据光源的强度调整仪器的增益和曝光时间，使得接收到的光信号处于合适的范围内。
然后，通过调节光栅的倾角和位置，使得光谱在光栅上形成清晰的衍射图案。
可以通过观察不同波长的光线在不同位置的衍射角度，来测量波长。
在实际操作中，常常需要使用一个标准样品来校准光栅光谱仪，以确保测量结果的准确性。
五、数据处理测量完成后，我们需要对测得的光谱数据进行处理。
一般情况下，光栅光谱仪会提供一个软件界面，可以将测得的光强和角度数据转化为波长数据。
如果使用的仪器没有提供相应的软件，我们可以使用一些数据处理软件，如Excel或Python进行数据处理。
通过插值和拟合等方法，可以得到较为准确的光谱波长数据。
光栅光谱仪实验报告班级：姓名：学号：2012.3.27光栅光谱仪系统(Grating spectrum-meter system)主讲教师：严祥安光谱分析方法作为一种重要的分析手段，在科研、生产、质控等方面，都发挥着极大的作用。
无论是穿透吸收光谱，还是荧光光谱，拉曼光谱，如何获得单波长辐射是不可缺少的手段。
由于现代单色仪可具有很宽的光谱范围（UV- IR），高光谱分辨率（到0.001nm）,自动波长扫描，完整的电脑控制功能极易与其他周边设备融合为高性能自动测试系统，使用电脑自动扫描多光栅单色仪已成为光谱研究的首选。
一、实验目的1.掌握发射光谱测试系统，光学元件的透射率光谱,反射率光谱测试系统以及荧光光谱测试系统的搭建2.学习利用电脑自动扫描多光栅单色仪测试各种光源特性谱线，学会分析各种光学元件的反射、透射谱线。
3.学习利用组合多光栅单色仪测试物质荧光光谱，分析荧光物质成分。
二、光栅光谱仪测试系统组件名称1．LHD30 氘灯光源室+LPD30氘灯稳流电源(Deuterium lamp house and deuterium power supply for steady current) 2．LHX150高压氙灯光源室+LPX150高压氙灯稳流电源(Xe lamp house and steady power supply in high voltage)3．LHT75溴钨灯光源室+LPT75溴钨灯稳流电源(bromine tungsten)4．LHM254波长校准汞灯光源(The Hg lamp house for calibrating grating, the character wavelength is 254nm)5．NFC-532-15陷波滤波装置The 532nm wavelength is bound when light from the lamp house crossing the filter.6．SPB300 300mm光栅光谱仪(the focus is 300nm)7．SPB500 500mm光栅光谱仪8．SD 六挡滤光片轮the light filer for six steps9．SAC 三口样品室sample house10.DCS102数据采集器data acquisition implement11.PMTH-S1-CR131 光电倍增管photo multiplier tube12.HVC1005 高压稳压电源regulated power supply in high voltage13.DSI300 硅光电探测器silicon photon detector三、光栅基础知识及实验原理图当一束复合光线进入单色仪的入射狭缝，首先由光学准直镜汇聚成平行光，再通过衍射光栅色散为分开的波长（颜色）。
光谱仪的不同分类光谱仪是一种用于测量和解析光谱的仪器，可以对物质进行定性和定量分析。
根据不同的分类标准，光谱仪可以分为以下几类：一、按工作原理分类1.原子发射光谱仪原子发射光谱仪是通过观测物质内部原子发射出的光子，从而确定其光谱特征的仪器。
它广泛应用于元素分析、合金成分分析等领域。
2.原子吸收光谱仪原子吸收光谱仪是通过观测物质内部原子吸收光子的能力，从而确定其光谱特征的仪器。
它广泛应用于气体、液体和固体中的元素分析，如水质检测、食品添加剂分析等。
3.分子吸收光谱仪分子吸收光谱仪是通过观测物质分子吸收光子的能力，从而确定其光谱特征的仪器。
它广泛应用于化学、生物、环境等领域，如水质污染监测、生物组织分析等。
4.红外光谱仪红外光谱仪是通过观测物质在红外光区域内的吸收和发射光谱，从而确定其分子结构和化学键的仪器。
它广泛应用于化学、材料科学、生物学等领域，如高分子材料分析、蛋白质结构分析等。
5.紫外可见光谱仪紫外可见光谱仪是通过观测物质在紫外和可见光区域内的吸收光谱，从而确定其分子结构和化学反应的仪器。
它广泛应用于化学、物理、生物学等领域，如有机化合物分析、金属离子分析等。
二、按应用领域分类1.环境光谱仪环境光谱仪主要用于环境监测领域，如空气、水质、土壤等污染物的检测和分析。
它可以实现对多种污染物的同时检测，并且具有高灵敏度和高分辨率等优点。
2.工业光谱仪工业光谱仪主要用于工业生产过程中的质量控制和成分分析。
它可以快速准确地检测原材料、半成品和成品中的元素含量，从而提高生产效率和产品质量。
3.医疗光谱仪医疗光谱仪主要用于医学诊断和治疗领域，如微量元素分析、生化分析等。
它可以辅助医生进行疾病诊断和治疗方案的制定，提高医疗水平和治疗效果。
4.科研光谱仪科研光谱仪主要用于基础研究和应用研究领域，如物理、化学、生物学等学科的实验研究。
它可以帮助科研人员深入了解物质的性质和规律，推动科技进步和创新。
三、按扫描方式分类1.扫描式光谱仪扫描式光谱仪采用分光系统将光源发出的连续光谱分成不同波段，然后逐一扫描每个波段并测量其强度。
光栅的结构及工作原理光栅是一种光学元件，它具有特殊的结构和工作原理，用于分光、波长选择、光谱分析等应用。
本文将详细介绍光栅的结构和工作原理。
一、光栅的结构光栅通常由一块平行的光学平面表面上刻有一系列平行的凹槽或者凸起的结构组成。
这些凹槽或者凸起被称为光栅刻线，它们可以是等距的，也可以是非等距的。
光栅刻线的数量称为光栅的刻线密度，通常用单位长度内的刻线数来表示，单位是每毫米刻线数（lines/mm）。
光栅的刻线可以分为两种类型：反射式光栅和透射式光栅。
反射式光栅是将光栅刻线刻在反射性较好的材料上，如金属或者光学玻璃。
透射式光栅则是将光栅刻线刻在透明的材料上，如光学玻璃或者光学塑料。
二、光栅的工作原理光栅的工作原理基于衍射现象。
当入射光线照射到光栅上时，光栅刻线会对光进行衍射，产生多个衍射光束。
这些衍射光束的方向和强度取决于光栅的刻线密度和入射光的波长。
对于反射式光栅，入射光线照射到光栅上后，一部份光被反射回来，形成反射光束。
这些反射光束的方向满足衍射条件，即满足布拉格方程：nλ = d(sinθi ±sinθm)，其中n为衍射级次，λ为入射光的波长，d为光栅的刻线间距，θi为入射角，θm为衍射角。
对于透射式光栅，入射光线照射到光栅上后，一部份光通过光栅，形成透射光束。
透射光束的方向也满足衍射条件，即满足布拉格方程。
与反射式光栅不同的是，透射光束的衍射级次与反射光束相反，即当反射光束为一级衍射时，透射光束为零级衍射。
光栅的工作原理可以通过级次方程来描述，级次方程是衍射条件的解析形式。
级次方程可以用来计算不同级次的衍射角度和强度，从而实现光栅的光谱分析和波长选择功能。
三、光栅的应用光栅作为一种重要的光学元件，广泛应用于光谱仪、激光器、光纤通信等领域。
以下是一些典型的光栅应用：1. 光谱仪：光栅可以将入射光分散成不同波长的光束，实现光谱分析。
通过调节光栅的刻线密度和入射角度，可以选择特定的波长范围进行分析。
光谱仪检测原理
光谱仪是一种科学仪器，用于分析光的组成成分和性质的方法。
其基本原理是利用光的波长特性，通过光的分光和光谱测量，获得物质的光谱信息。
光谱仪的核心部件是光栅。
光栅是具有等间距刻线的透明或不透明平板，一般由光栅材料制成。
当入射光通过光栅时，栅片上的刻线会对光进行衍射，使得光被不同波长的光分离出来。
具体而言，光谱仪中的光源会发出一束连续的光。
这束光首先经过一个入射狭缝，限制了光的传播方向和范围。
之后，光会通过一个凹透镜或凸透镜进行集光，使光束更加聚焦。
接着，光束穿过光栅，栅片上的刻线会对光进行衍射，并将入射光分散成不同波长的光。
最后，经过光栅衍射后的光会通过一个出射狭缝，限制了只有一个特定波长的光能通过。
为了测量样品的光谱，光谱仪通常会配备一个检测器，例如光电二极管或光功率计。
当样品处于入射光的路径上时，样品会对入射光进行吸收、发射或散射，导致检测器接收到不同波长的光强信号。
通过分析检测器接收到的光强信号的变化，可以了解样品的光谱信息，如吸收峰、发射峰等。
总而言之，光谱仪的检测原理是利用光栅衍射将入射光分散成不同波长的光，并通过检测器接收和分析光谱信息，从而获得样品的光谱特性。
这种方法广泛应用于物质组成分析、化学反应动态监测、光谱测量等领域。
一、平面衍射光栅的分光原理
（一）光栅方程式
反射式平面衍射光栅是在高精度平面上刻有一系列等宽而又等间隔的刻痕所形成的元件，一
般的光栅在一毫米内刻有几十条至数千条的刻痕，刻划面积可达到600mm×400mm。
如图12-7所示，当一束平行的复合光入射到光栅上，光栅能将它按波长在空间分解为光谱，
这是由于多缝衍射和干涉的结果。光栅产生的光谱，其谱线的位置是由多缝衍射图样中的主
最大条件决定的。
如图12－7所示，相邻两刻线对应的光线 和光线 的光程差为：
见«物光» P196（5-71）式
从波动光学可知： 多缝夫琅和费衍射的强度分布公式为：
相干光束干涉极大值的条件为：
由式（1）和（2）可得相邻两光线干涉极大值的条件——光栅方程式为：
式中 i－－入射角
θ－－衍射角
d－－刻痕间距，通常称为光栅常数
m－－光谱级次，m＝
（3）式可改写成：
（二）讨论
由（4）式看出，当栅距d和入射角i一定时，
1.
从 级开始，不同波长的同一级主最大，按波长次序由短波向长波散开（图12-8）。
2. m=0 时，零级光所有波长都混在一起，没有色散，称零级光谱。其位置对应于反射方
向，即 在零级光两边，m>0 称正极光谱；m<0 称负级光谱。
（三）限制条件
最高光谱级次受条件
与光栅常数d成反比，在遵守（5）式条件下，d选小的可获得大的色散率。
实用中常用逆线色散率来表示，单位一般用nm/mm。
3.光栅的分辨率
（8）式就是光栅理论分辨率公式。可知：
图12－11中，入射狭缝S1和出射狭缝S2都位于色散系统的同一侧，都在M的焦面上。
由入射狭缝S1发出的光束，经凹面反射镜M反射后成为平行光束，投射到光栅G上，经
光色散后的光束重新投射到M上，经M聚焦由平面镜M1转折到S2狭缝射出。
四、光栅的转动机构
当入射角i固定时，光栅的波长扫描关系式可用下式表示：
单色仪和分光光度计中，入射和出射狭缝位置都是固定的，所以一旦光栅安装好后，入射光
与出射光之间的夹角δ就固定不变了，如图12-13所示(图中
