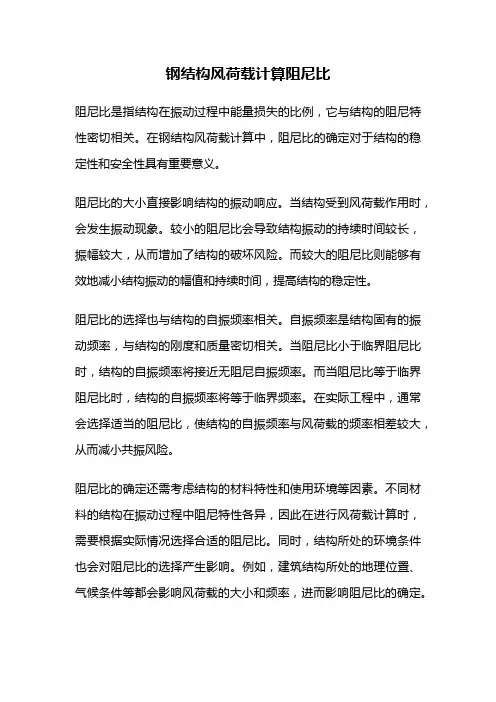

《高规11.3.5》、混合结构在多遇地震作用下的阻尼比可取为0.04。风荷载作用下楼层位移验算和构件设计时，阻尼比可取为0.02~0.04。
《附录A》，人行走作用力及楼盖结构阻尼力
住宅/办公/教堂0.02~0.05
商场0.02
室内人行天桥0.01~0.02
室外人行天桥0.01
《荷载规范8.4.4》
高耸有，
《烟囱规范》：
此外，

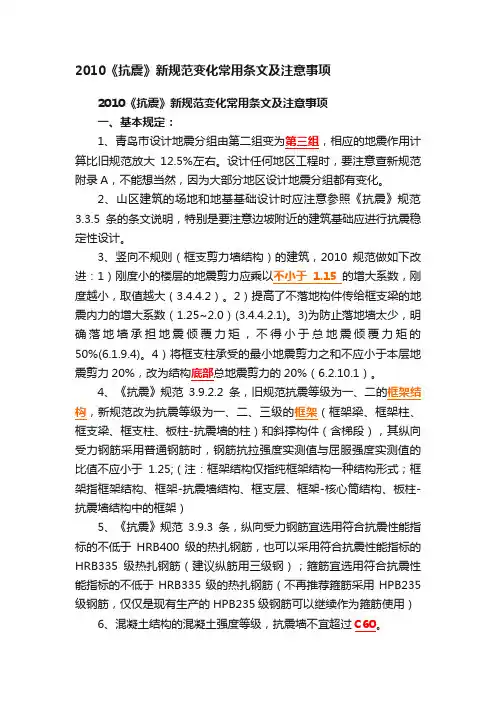

《抗规》的5.1.5，见规范
9.2.5，单层厂房的阻尼比，可依据屋盖和围护墙的类型，取0.045~0.05。
附录G.1.4中1，钢支撑-混凝土框架结构的抗震计算，结构的阻尼比不应大于0.045，也可按混凝土框架部分和钢支撑部分在结构总变形能所占的比例折算为等效阻尼比。
《砼规》第11.8.3条，预应力混凝土框架结构的阻尼比宜取0.03，
阻尼阻尼系数阻尼比 阻尼（英语：damping）是指任何振动系统在振动中，由于外界作用和/或系统本身固有的原因引起的振动幅度逐渐下降的特性，以及此一特性的量化表征。 概述 在物理学和工程学上，阻尼的力学模型一般是一个与振动速度大小成正比，与振动速度方向相反的力，该模型称为粘性（或粘性）阻尼模型，是工程中应用最广泛的阻尼模型。粘性阻尼模型能较好地模拟空气、水等流体对振动的阻碍作用。本条目以下也主要讨论粘性阻尼模型。然而必须指出的是，自然界中还存在很多完全不满足上述模型的阻尼机制，譬如在具有恒定摩擦系数的桌面上振动的弹簧振子，其受到的阻尼力就仅与自身重量和摩擦系数有关，而与速度无关。 除简单的力学振动阻尼外，阻尼的具体形式还包括电磁阻尼、介质阻尼、结构阻尼，等等。尽管科学界目前已经提出了许多种阻尼的数学模型，但实际系统中阻尼的物理本质仍极难确定。下面仅以力学上的粘性阻尼模型为例，作一简单的说明。 粘性阻尼可表示为以下式子： 其中F表示阻尼力，v表示振子的运动速度（矢量），c是表征阻尼大小的常数，称为阻尼系数，国际单位制单位为牛顿·秒/米。 上述关系类比于电学中定义电阻的欧姆定律。 在日常生活中阻尼的例子随处可见，一阵大风过后摇晃的树会慢慢停下，用手拨一下吉他的弦后声音会越来越小，等等。阻尼现象是自然界中最为普遍的现象之一。 理想的弹簧阻尼器振子系统如右图所示。分析其受力分别有： 弹性力（k为弹簧的劲度系数，x为振子偏离平衡位置的位移）： F s= ? kx 阻尼力（c为阻尼系数，v为振子速度）： 假设振子不再受到其他外力的作用，于是可利用牛顿第二定律写出系统的振动方程：
赛弗 粘滞阻尼器 技术手册赛弗
CONTENT目录 P2 - P4 P5 - P6 P7 P8 - P9 P10 - P17上海赛弗工程减震技术有限公司 1. SF-VFD产品简介 …………… 产品构造及原理 技术参数 产品特点 SF-VFD 2. SF-VFD产品应用策略……… SF-VFD产品应用领域 国外案例 3. SF-VFD产品试验…………… 4. 工程案例 ……………………… 5. SF-VFD黏滞阻尼器参数表…
SF-VFD 支撑式黏滞阻尼器构造如右图所示，主要由高硬度缸筒、高精度活塞、活塞杆、特殊填充材料、关节耳环及大量高性能配件组成，当缸内的活塞进行往复运动时，填充材料从阻尼孔中高速流过从而产生剪切阻抗力。 SF-VFD 黏滞阻尼器阻尼力的大小与活塞运动速度非线性相关，可用下式表达： 1 SF-VFD 产品简介 1.1产品构造及原理 F=Csign(v)|v| α 1.2 技术参数 式中： C — 阻尼系数； v — 活塞与缸筒的相对运动速度； α — 速度指数，根据工程需求选取，选取范围为0.2~1.0。 (α为SF-VFD 的主要性能指标参数） 1)良好的耗能能力 试验表明，在简谐荷载作用下，黏滞阻尼器力-位移曲线如图1.2所示，阻尼器具有良好的耗能能力，且速度指数α越小，滞回曲线越饱满。 1.3 产品特点 图1.1 黏滞阻尼器构造 (a)斜撑型 (b)剪切连接型 (c)支撑型 图1.2 黏滞阻尼器滞回曲线图1.3 拟加速度反应谱图 1.4 拟速度反应谱 2)控制结构在地震中的振动响应 黏滞阻尼器应用于建筑中可改善结构阻尼特性，对结构在地震作用下的振动响应进行控制，有效降低结构层剪力及层间位移。 3)布置灵活安装方式多样性 根据结构特点及建筑需求可灵活布置黏滞阻尼器，同时提供多种阻尼器安装方式，如斜撑型、剪切连接型、墙 型、肘节型等，其中前三种安装方式较为常用。 4)小震作用下即可进入耗能 黏滞阻尼器滞回曲线由于不存在弹性段，因此在外部振动能量输入时能够即时的进入耗能状态。 黏滞阻尼器滞回曲线 SF-VFD
V ol 38No.Z1 Apr.2018 噪 声与振动控制NOISE AND VIBRATION CONTROL 第38卷第Z1期2018年4月 文章编号：1006-1355(2018)Z1-0112-05 简谐力激励下约束阻尼结构动力学拓扑优化 房占鹏，侯俊剑，姚雷 （郑州轻工业学院机电工程学院，郑州450002） 摘要：针对简谐力激励下约束阻尼结构的动力学拓扑优化问题，以约束阻尼结构的指定位置的稳态位移响应为优化目标，约束阻尼材料体积为约束，建立约束阻尼结构动力学拓扑优化模型。使用复模态叠加法求解约束阻尼结构的位移响应。分析直接法和伴随法的特点，提出复模态叠加法和伴随法相结合的灵敏度分析方法，有效提高灵敏度计算效率。采用移动渐近线法(MMA)对约束阻尼结构的动力学拓扑优化模型进行求解。通过算例分析，验证了提出的约束阻尼结构的动力学优化算法有效性。 关键词：振动与波；约束阻尼；动力学拓扑优化；灵敏度；动位移响应中图分类号：TB53 文献标志码：A DOI 编码：10.3969/j.issn.1006-1355.2018.Z1.024 Dynamic Topology Optimization of Constrained Layer Damping Structure under Harmonic Force Excitation F AN G Zhanpeng ,HOU Junjian ,YAO Lei (Mechanical and Electrical Engineering Institute,Zhengzhou University of Light Industry, Zhengzhou,450002,China ) Abstract :For harmonic force excitation,dynamic topology optimization of constrained layer damping (CLD)structure is studied.Considering the displacement amplitude at the specified location of CLD structure as the optimization objective and the consumption of CLD material as constrained conditions,the topology optimization model of CLD structure is developed.The displacement response of CLD structure is solved by the complex mode superposition method.Through analyzing the characteristics of the direct method and the adjoint method,the combination of the complex mode superposition method and the adjoint method is proposed to improve the efficiency of sensitivity analysis.The topology optimization model is solved by Method of Moving Asymptotes (MMA).The theoretical results show the effectiveness of the proposed optimization method. Keywords :vibration and wave;constrained layer damping;dynamic topology optimization;sensitivity;dynamic displacement response 约束阻尼处理技术对原结构改动少，占用空间小，易于实施，能有效地抑制结构宽频振动噪声，因而，航空航天、汽车和舰船等行业的减振降噪方面获得了广泛应用[1]。随着现代工业节能环保的要求，轻量化成为产品设计中一个重要的部分，如何合理的 收稿日期：2018-03-14 基金项目：河南省高等学校重点科研项目基础研究计划 (16A460028)；郑州轻工业学院校博士基金(2015BSJJ031)；河南省科技攻关项目(172102210058) 作者简介：房占鹏（1985-），男，郑州市人，博士，讲师，主要 研究方向为振动与噪声控制。 布置约束阻尼材料的粘贴位置，在严格控制约束阻尼材料使用量的情况下，使约束阻尼结构的振动控制效果达到最优是当前亟待解决的问题。 拓扑优化方法通过搜寻整个设计域中满足约束条件和目标函数的最优拓扑空间分布，能极大改善结构的动力学特性。目前，阻尼结构的拓扑优化大多以模态阻尼比（或模态损耗因子）为优化目标[2-5]。但是，以模态损耗因子为优化目标旨在通过提高结构的模态阻尼比（或模态损耗因子）来抑制结构的振动和噪声辐射，但在优化过程中没有考虑固有频率和振型对结构振动响应的影响，不能直接反应优化结构的振动响应。 以结构的频率响应为优化目标的动力学拓扑优 万方数据
脉动阻尼器 脉动阻尼器是一种用于消除管道内液体压力脉动或者流量脉动的压力容器。可起到稳定流体压力和流量、消除管道振动、保护下游仪表和设备、增加泵容积效率等作用。 脉动阻尼器的原理主要有两种。 1.气囊式：利用气囊中惰性压缩气体的收缩和膨胀来吸收液体的压力或者流量脉动， 此类脉动阻尼器适用于脉动频率小于7Hz的应用，因为如果频率太高则膜片或气囊来不及响应，起不到消除脉动的效果； 2.无移动部件式：利用固体介质直接拦截流体从而达到缓冲压力脉动或流量脉动的效果，此类脉动阻尼器适用于高频脉动的应用。 脉动阻尼器分类： 1.按照缓冲介质分类： 分为压缩惰性气体缓冲式和无移动部件式，其中压缩惰性气体缓冲式又分为膜片式和气囊式等，无移动部件式分为金属结构式和陶瓷结构式等： 分为三元乙丙橡胶、丁纳橡胶、氟橡胶、聚四氟、金属、陶瓷等内部材质类型； 分为单孔式和双孔式； 分为直通式和非直通式； 消除管道振动；减小压力脉动；减小流量浮动；保护下游仪器和设备；装在泵的前端，增加泵的容积效率，提高输出功率。 选择适合的脉动阻尼器，应首先根据现场实际情况和工艺要求确定所需达到的脉动消除率指标，然后根据此技术指标进行定量选型。 准确的脉动阻尼器选型应根据流量、压力、泵类型、泵转速、泵缸数、泵相位差（多级泵）、脉动消除率、应用目的、管道流体成分、管道流体密度、管道流体粘度、管道流体温度等参数综合计算和分析后确定。 通过以上参数，关键需要计算出流体的脉冲量（即1次脉冲所输送的液体体积）和脉动频率。再结合脉动消除率指标，即可初步计算出所需要的脉动阻尼器类型和容积。
例如，要求残余脉动控制在10%以内、脉冲量为1升/次、脉动频率为2次/秒，则脉动阻尼器可选用膜片式或气囊式，容积至少为10升。 根据客户不同的实际应用，最高可以达到99.9%以上的脉动消除率，即残余脉动控制在0.1%以内。 例如：用于消除管道振动推荐残余压力脉动控制在3%以内； 用于保证涡街流量计精度则推荐残余流量脉动控制在0.75%以内。 脉动阻尼器是一种压力容器，由于材料、制造技术及实际应用的限制，脉动阻尼器一般承压在500公斤/平方厘米左右（特殊应用也可以更高），耐温大约数百摄氏度。
这里我们设置的阻尼器为横桥向减震支座： 1、 首先求得结构的基频Hz f 24.01=和地震荷载下支撑位置横梁整体横向变形Dy=205mm； 2、 根据求得的结构基频和横向位移Dy，查表得阻尼器活塞相对阻尼器外壳的相对速度 V=276mm/s 3、 假定阻尼指数，阻尼指数取值范围在0.2~1.0，阻尼指数越小，耗能效果越好，减震效果越好。这里我们取阻尼指数2.0=s ，给定义资料中阻尼指数以α表示； 4、 如选择阻尼器型号为“KZ-2000SX500X”，代表活塞最大行程500mm，最大阻尼力2000kN， 查得对应的阻尼常数C=650kN.s/mm 5、 有效刚度输入该阻尼器的线性弹性刚度。 综合以上数据在程序中的一般连接特性值数据如下图所示——
将此阻尼器安装在附件模型的塔梁连接处，计算得到的阻尼器的横向变形-横向内力时程图形如下图——
1、 阻尼器形式 2、 参数表1-查得阻尼器活塞滑动相对速度 3、 参数表2-根据阻尼指数和阻尼器行程、阻尼力、活塞速度，得到阻尼常数。 1） 阻尼力与阻尼器变形的往复曲线称为滞回环曲线。阻尼指数越小，曲线越饱满，说明耗 能效率越高。 2） 阻尼输出力与活塞速度关系：()α v v sign C F d ??=或α v C F ?=，这两个式子都称为 阻尼方程，C 为阻尼常数，单位是kN/（m/s ） v 为活塞的运动速度，α为阻尼指数，midas 中的取值范围在0.2~1之间。

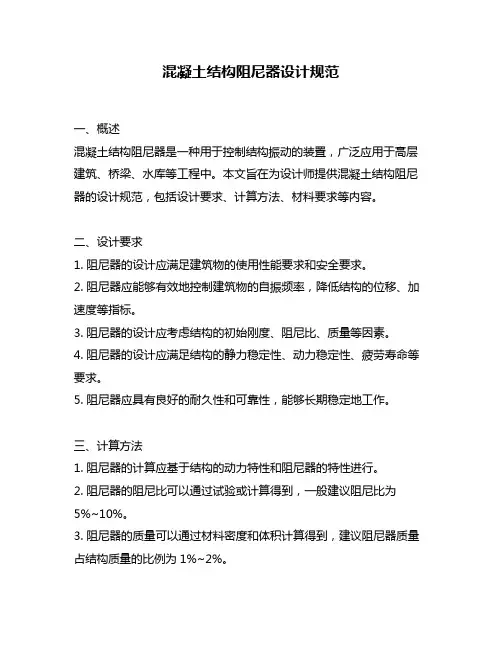

阻尼器的种类较多，有铅压阻尼器、钢阻尼器、摩擦阻尼器以及粘滞阻尼器等。其中，较为成熟且适用于大跨度桥梁的主要是油阻尼器，也称粘滞阻尼器。 图4.3 液压阻尼器的工作机理 粘滞阻尼器的基本构造由活塞、油缸及节流孔组成，如图4.2所示。所谓节流孔是指具有比油缸截面面积小的流通通路。这类装置是利用活塞前后压力差使油流通过节流孔时产生压力差从而产生阻尼力。当阻尼力与相对变形的速度成比例时是线性的，不成比例时则是非线性的，其关系可表达为： F CV ξ= 其中F 为阻尼力，C 是阻尼常数，ξ是阻尼指数（其值范围在0.1-2.0，从抗震角度看，常用值一般在0.2-1.0范围内）。当液压阻尼器的阻尼力与相对速度成比例时，称为线性阻尼器，其恢复力特性如图4.3中 1.0ξ=的曲线所示，形状近似椭圆。当阻尼力与相对速度不成比例时，称为非线性阻尼器，其恢复力特性如图4.3中0.4ξ=的曲线所示，形状趋近于矩形。 图4.4 粘滞阻尼器滞回环 粘滞阻尼器产生的阻尼力主要与速度有关，在应用这类阻尼器时应给予注意。此外，油压的调整。漏油、灰尘的侵入等也需采用相应的措施，并进行必要的维护。由于阻尼器具有方向性，其安装设置需进行考虑，而且要求制作加工精密，体积较大时制作较为困难。阻尼器同其他减振隔震装置相比，其特点是： 粘滞阻尼器装置当阻尼器参数ξ＝1时，因其反力与速度成比例，因此在他塔墩达到最大变形时，粘滞阻尼器的阻尼力反而最小，接近于零；在塔墩变形速度最大时，粘 粘滞阻尼力/k N 位移/m
几种参数识别的方法 A 基于时域的参数识别方法推导 A1 Ibrahim 时域方法 Irrahim 时域识别方法是需要测量自由响应信号或者脉冲信号。系统为二阶线性系统，被测自由响应信号为x(t)，二阶线性系统为复指数之和。 )()(~)(t n t p t x +?ψ= (A-1) []***ψψψψψψ=ψN N ,,,,,,,2121 (A-2) {} t t t t t t N N e e e e e e t p ***=λλλλλλ,,,,,,,)(~2121 (A-3) 其中n(t)为输出噪音信号，N 是振动模态数，它由被测的二阶系统和通过模拟低通滤波截断频率所共同决定，Ψi 和λi 为二阶系统的本征矢量和特征值，m 为测量点数，其中m=1。 通常认为m 等于N ，N 为振动模态数量，为求出)(~ t p ，它为2N*1矩阵，必须在时域上扩展响应信号矢量，例如，在t+T3时刻，响应信号可表示为： )()(~),()(333131t n t p e e diag T t x T T +??ψ=+??*λλ (A-4) 其中n3（t ）为在t+T3时刻的噪音矢量，联合公式1和4可得出： )()(~~)(t N t p t u +?ψ= (A-5) 其中： ???? ??+=)()()(3T t x t x t u (A-6) ?? ?????ψψ=ψ??*),(~3131T T e e diag λλ (A-7) 或者, [] ***ψψψψψψ=ψN N ~,,~,~,~,,~,~~2121 ? ?????=)()()(3t n t n t N (A-8) 同样的，可以很容易地得出以下公式： )()(~),(~)(113131t N t p e e diag T t u T T +??ψ=+λλ (A-9) 看公式5，假设复指数是线性独立的，我们可以得到： )(~)(~)(~11t N t u t p ?ψ-?ψ=-- (A-10) 将公式10代到9中，我么和可以得到： )()(~),(~)(~),(~)(111131313131t N t N e e diag t u e e diag T t u T T T T +?ψ??ψ-?ψ??ψ=+-??-??**λλλλ

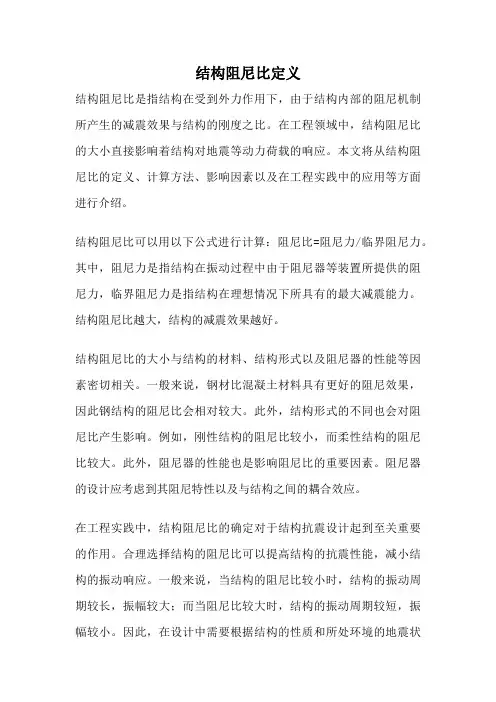

阻尼比 阻尼比的概念 阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。 阻尼比在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。 阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间. ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζwn t)*A cos (wd t - Φ), 其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定. 编辑本段 阻尼比的来源及阻尼比影响因素 主要针对土木、机械、航天等领域的阻尼比定义来讲解。阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有[1]（1）材料阻尼、这是能量耗散的主要原因。（2）周围介质对振动的阻尼。（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。 编辑本段 阻尼比的计算 对于小阻尼情况[2]： 1) 阻尼比可以用定义来计算，及ksai=C/C0； 2) ksai=C/(2*m*w) % w为结构圆频率 3) ksai=ita/2 % ita 为材料损耗系数 4) ksai=1/2/Qmax % Qmax 为共振点放大比，无量纲 5) ksai=delta/2/pi % delta是对数衰减率，无量纲

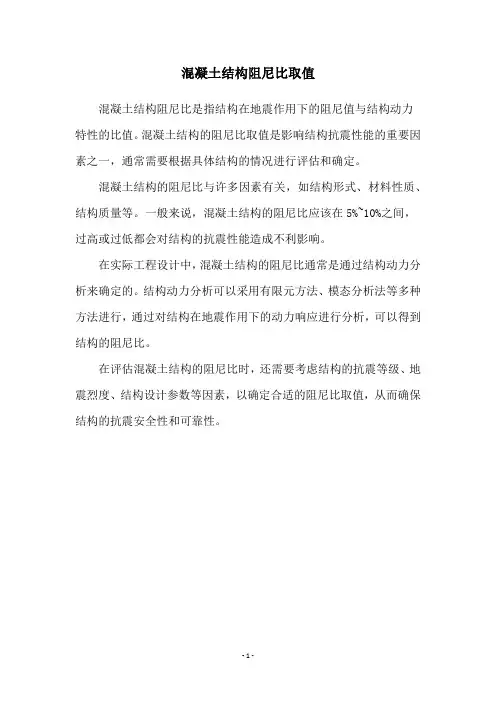

6) ksai=Ed/W/2/pi % 损耗能与机械能之比再除以2pi 编辑本段 阻尼比的取值 对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间，对于钢-混凝土结构则根据钢和混凝土对结构整体刚度的贡献率取为0.025－0.035。 以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。该阻尼比即为各阶振型的阻尼比的值。 另外，对于一些常见的材料的损耗因子（对于材料，常称之为损耗因子，一般可以通过特定关系转换为阻尼比），可以参考如下数值[3]：钢、铁：1E-4~6E-4，铝：1E-4；铜：2E-3；粘弹性材料：0.2~5；软木塞：0.13~0.17；混凝土：0.015~0.05，等等
高速阻尼器试验系统及试验精度控制研究 鲁亮1 翁大根1 曹文清1 朱晓兵2 支晓阳2 陈亮2 （1 同济大学结构工程与防灾研究所，上海200092；2 无锡市海航电液伺服系统股份有限公司，江苏 214027） 摘要：本文对2000KN 高速阻尼器试验系统的组成、特点、功能进行了介绍，特别是试验台架结构。分析了在进行粘滞阻尼器试验时影响试验数据精度的因素，这些因素包括液压系统加载能力、加载台架的刚度、试件安装间隙和数据通道之间的采集时差等，并对这些因素进行了数值模拟，提出解决措施。 关键词：电液伺服，阻尼器，试验精度，试验台架，试验精度 High-speed Damper Testing System and Research on the Test Precision Control L. Lu 1 D. G. Weng 1 W. Q. Cao 1 X. B. Zhu 2 X. Y. Zhi 2 L. Chen 2 ( 1 Research Institute of Structural Engineering and Disaster Reduction, Tongji University, Shanghai 200092, China; 2 Wuxi Haihang Electro-hydraulic Servo system Co. Ltd., Jiangsu 214027, China) Abstract: Mechanical composing, features and main function of a 2000kN high-speed damper testing system are introduced, especially the structure of the loading frame. This testing system is an Electro-hydraulic Servo Load System. Various factors influenced the test precision are analyzed, which include the capacity of power supply, stiffness of the loading frame, installation gaps of specimen and the time gap of DAS channels, etc. Some factors affect the data precision are numerically simulated while doing a viscous damper, and several solutions about precision control are proposed. Keywords ：Electro-hydraulic Servo Test; Damper; Precision Control; Loading Frame 收稿日期： 基金项目：国家自然科学基金资助项目（51178354） 联系作者，E-mail ：luloes@https://www.doczj.com/doc/a51248077.html, 引言 随着结构控制技术在建筑和桥梁工程中的应用，各类阻尼器的使用越来越多，技术越来越成熟。大吨位的速度型阻尼器的应用范围也随之扩大，为了对各种材料大吨位阻尼器性能进行测试就必须研究相应的大出力、大速度阻尼器试验系统[1-3]。 国内高校、科研机构和生产厂家已建有多套阻尼器试验系统，各具特点。本套2000kN 高速阻尼器试验系统主要在加载台架结构上与现有系统相比有一定特色。加载台架是用于安装2000kN 高速电液伺服作动器，并与之构成对阻尼器进行试验的一个完整试验台。本套系统利用同济大学已建成的泵源系统（600L/min 泵源、工作压力28MPa 、780L 蓄能器组）、2000kN 高速电液伺服作动器、MOOG 控制器等，构建一套完整的2000kN 阻尼器性能试验系统，见图1。 图1 试验台架外观图 Fig. 1 Layout of the damper test frame 1系统主体机械结构和主要参数 本系统中2000KN 高速阻尼器试验系统由液压部分（包括液压泵站、蓄能器组、伺服作动器、伺服阀、连接管路）、机械部分 （主要是试验台架）、控制系统三部分组成。系统原理如图2所示。

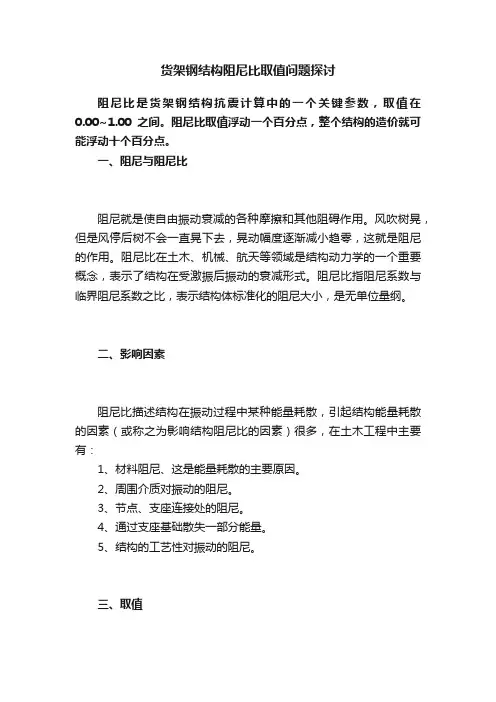

建筑结构阻尼比 一、阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有：（1）材料阻尼、这是能量耗散的主要原因。 （2）周围介质对振动的阻尼。 （3）节点、支座联接处的阻尼 （4）通过支座基础散失一部分能量。 结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间。以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。在等效秥滞模态阻尼中，混凝土结构刚性较大，而且破坏过程（钢筋屈服和混凝土破碎）中也能够吸收大量能量；钢结构较为柔软主要通过弹塑性变形吸收能量，较混凝土而言脆断的可能性低得多，变形量也较大，一般认为10层以下的钢结构建筑物基本不会发生倒塌事故。综上可以看出，钢结构体系变形大，破环程度小是其优势，钢结构抗震方面的优势更多是从材料较轻，承载力高，地震过程中弹塑性变形较大，基本不会发生断裂，构造措施（如柱间支撑）等方面表现出来的。 二、现行设计规范关于结构阻尼比的取值内容： GB50011-2010建筑抗震设计规范规定： 第5．1．5条：建筑结构地震影响系数曲线(图5．1．5)的阻尼调整和形状参数应符合下列要求： 1 除有专门规定外，建筑结构的阻尼比应取0.05,……。 其中专门规定有： 8 多层和高层钢结构房屋中8．2 计算要点中第8．2．2条钢结构抗震计算的阻尼比宜符合下列规定： 1 多遇地震下的计算，高度不大于50m时可取0.04；高度大于50m且小于200m时，可取0.03；高度不小于200m时，宜取0.02。 2 当偏心支撑框架部分承担的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其阻尼比可比本条1款相应增加0.005。 3 在罕遇地震下的弹塑性分析，阻尼比可取0.05。 9 单层工业厂房中9．2 单层钢结构厂房中第9.2.5条····单层厂房的阻尼比，可依据屋盖和围护墙的类型，取0.045～0.05。 其中条文说明：9．2．5 通常设计时，单层钢结构厂房的阻尼比与混凝土柱厂房相同。本次修订，考虑到轻型围护的单层钢结构厂房，在弹性状态工作的阻尼比较小，根据单层、多层到高层钢结构房屋的阻尼比由大到小变化的规律，建议阻尼比按屋盖和围护墙的类型区别对待。 10 空旷房屋和大跨屋盖建筑中第10．2．8 屋盖钢结构和下部支承结构协同分析时，阻尼比应符合下列规定： 1 当下部支承结构为钢结构或屋盖直接支承在地面时，阻尼比可取0.02。 2 当下部支承结构为混凝土结构时，阻尼比可取0.025～0.035。 其中条文说明：本条规定了整体、协同计算时的阻尼比取值。 屋盖钢结构和下部混凝土支承结构的阻尼比不伺，协同分析时阻尼比取值方面的研究较少。
阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。 阻尼比在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。 阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间. ζ <1的单自由度系统自由振动下的位移 u(t) = exp(-ζwn t)*A cos (wd t - Φ ), 其中wn 是结构的固有频率，wd = sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定. 阻尼比的来源及阻尼比影响因素 主要针对土木、机械、航天等领域的阻尼比定义来讲解。阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有[1]（1）材料阻尼、这是能量耗散的主要原因。（2）周围介质对振动的阻尼。（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。 阻尼比的计算 对于小阻尼情况[2]： 1) 阻尼比可以用定义来计算，及ksai=C/C0； 2) ksai=C/(2*m*w) % w为结构圆频率 3) ksai=ita/2 % ita 为材料损耗系数 4) ksai=1/2/Qmax % Qmax 为共振点放大比，无量纲 5) ksai=delta/2/pi % delta是对数衰减率，无量纲 6) ksai=Ed/W/2/pi % 损耗能与机械能之比再除以2pi 阻尼比的取值 对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（虾肝蚁胆：单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间。以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。该阻尼比即为各阶振型的阻尼比的值。
阻尼、阻尼系数、阻尼比 阻尼（英语：damping）是指任何振动系统在振动中，由于外界作用和/或系统本身固有的原因引起的振动幅度逐渐下降的特性，以及此一特性的量化表征。 概述 除简单的力学振动阻尼外，阻尼的具体形式还包括电磁阻尼、介质阻尼、结构阻尼，等等。尽管科学界目前已经提出了许多种阻尼的数学模型，但实际系统中阻尼的物理本质仍极难确定。下面仅以力学上的粘性阻尼模型为例，作一简单的说明。 粘性阻尼可表示为以下式子： 其中F表示阻尼力，v表示振子的运动速度（是表征阻尼大小的常数，称为阻尼系数， 上述关系类比于电学中定义电阻的欧姆定律。 在日常生活中阻尼的例子随处可见，一阵大风过后摇晃的树会慢慢停下，用手拨一下吉他的弦后声音会越来越小，等等。阻尼现象是自然界中最为普遍的现象之一。 理想的弹簧阻尼器振子系统如右图所示。分析其受力分别有： x为振子偏离平衡位置的位移）： F s= ? kx 假设振子不再受到其他外力的作用，于是可利用牛顿第二定律写出系统的振动方程：
其中a为加速度。 [编辑] 运动微分方程 上面得到的系统振动方程可写成如下形式，问题归结为求解位移x关于时间t 函数的二阶常微分方程： 将方程改写成下面的形式： 然后为求解以上的方程，定义两个新参量： 第二 n 为无量纲参量。之比。ζ = 1时，此时的阴尼系数称为临界阻尼系数Cr。 微分方程化为： 根据经验，假设方程解的形式为 其中参数一般为复数。 将假设解的形式代入振动微分方程，得到关于

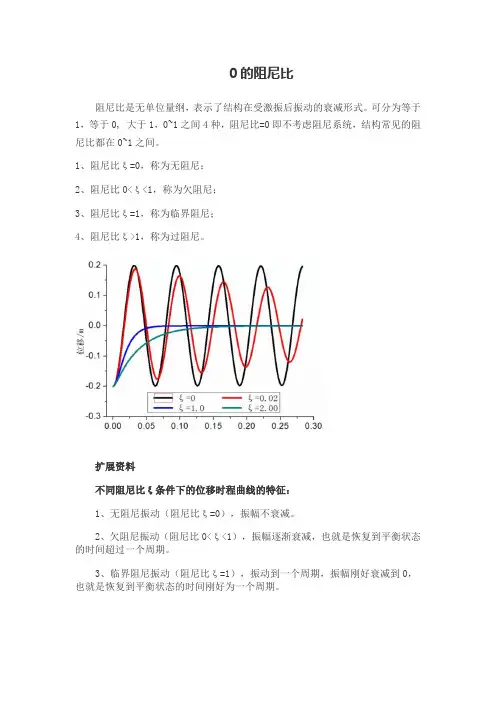

解得γ为： [编辑] 系统行为 欠阻尼、临界阻尼和过阻尼体系的典型位移-时间曲线 系统的行为由上小结定义的两个参量——固有频率ω 和阻尼比ζ——所决定。 n 特别地，上小节最后关于γ的二次方程是具有一对互异实数根、一对重实数根还是一对共轭虚数根，决定了系统的定性行为。 [编辑] 临界阻尼 当ζ = 1时，的解为一对重实根，此时系统的阻尼形式称为临界阻尼。现实生活中，许多大楼内房间或卫生间的门上在装备自动关门的扭转弹簧的同时，都相应地装有阻尼铰链，使得门的阻尼接近临界阻尼，这样人们关门或门被风吹动时就不会造成太大的声响。 [编辑] 过阻尼 当ζ > 1时，的解为一对互异实根，此时系统的阻尼形式称为过阻尼。当自动门上安装的阻尼铰链使门的阻尼达到过阻尼时，自动关门需要更长的时间。[编辑] 欠阻尼 当0 < ζ < 1时，的解为一对共轭虚根，此时系统的阻尼形式称为欠阻尼。在欠 阻尼的情况下，系统将以圆频率相对平衡位置作往复振动。
几种参数识别的方法 B ．基于多输出时域识别方法 B1 随机衰减 随机衰减方法是一种非常典型的当输入未知识别模态参数方法。由于识别结果，这种方法实际上是一种无参数识别方法，即随机衰减符号差，是对特定的初始条件的自由衰减响应。得到的随机衰减图形可以用来识别系统模态参数。去相关是这一方法的基本理论，一个简单的导数如下： 对于一个单输入单输出的线性系统，任何力输入的系统响应可以这么解释 ??-+?+?=t d f t h t V x t D x t x 0 )()()()0()()0()(τττ (B-1) 其中D(t)是对单位初始位移的响应，V （t ）是对单位初始电压的响应，h （t ）是脉冲响 应，f （t ）是外部输入的力，假设外部输入力f （t ）是一个定常的零均值的随机过程，可以证实x （t ）也是一个定常的零均值过程，也证明了x （t ）的初始条件为0，考虑到系统响应x(t-t i )中的x(t i )要满足以下条件： + - ≤≤A t x A i )( (B-2) 由于系统假设是线性的，整个系统的响应包含了3部分： 1. x(t i )的系统响应 2. )(i t x 的系统响应 3.f （t ）的系统响应，其中f （t ）假设是随机的并且是定常的，即： ? ?-+-?+-?=-t t i i i i i i d f t h t t V t x t t D t x t t x τττ)()()()()()()( (B-3) 假设X 是x(t-t i )的随机过程，F 是f(t-t i )的随机过程， x （t ）的平均值为： [ ][] τ ττd F E t h A x A x E A x A x E t X E t ??-+ ≤≤+≤≤=? + - + -0 )]([)()0(|)0()0(|)0()]([ (B-4) 由于x （t ）是一个平均值为0的定常随机过程，)(i t x 也是一个平均值为0的定常随机系统并且与x （t ）是独立的，因此： 0]|)0([)]0([=≤≤=+ - A x A x E x E (B-5) 假设 - + - ≥≤≤=A A t x A x E A ])(|)0([ (B-6) 且 τττd F E t h t b t ??-= ?0 )]([)()( (B-7) X （t ）的期望值为： )()()]([t b t D A t x E +?= (B-8) 如果f （t ）是零均值、定常、白噪声随机过程，它与x （t ）是相互独立的，因此输入的
阻尼阻尼系数阻尼比 欧阳光明（2021.03.07） 阻尼（英语：damping）是指任何振动系统在振动中，由于外界作用和/或系统本身固有的原因引起的振动幅度逐渐下降的特性，以及此一特性的量化表征。 概述 在物理学和工程学上，阻尼的力学模型一般是一个与振动速度大小成正比，与振动速度方向相反的力，该模型称为粘性（或粘性）阻尼模型，是工程中应用最广泛的阻尼模型。粘性阻尼模型能较好地模拟空气、水等流体对振动的阻碍作用。本条目以下也主要讨论粘性阻尼模型。然而必须指出的是，自然界中还存在很多完全不满足上述模型的阻尼机制，譬如在具有恒定摩擦系数的桌面上振动的弹簧振子，其受到的阻尼力就仅与自身重量和摩擦系数有关，而与速度无关。 除简单的力学振动阻尼外，阻尼的具体形式还包括电磁阻尼、介质阻尼、结构阻尼，等等。尽管科学界目前已经提出了许多种阻尼的数学模型，但实际系统中阻尼的物理本质仍极难确定。下面仅以力学上的粘性阻尼模型为例，作一简单的说明。 粘性阻尼可表示为以下式子：
其中F表示阻尼力，v表示振子的运动速度（矢量），c 是表征阻尼大小的常数，称为阻尼系数，国际单位制单 位为牛顿·秒/米。 上述关系类比于电学中定义电阻的欧姆定律。 在日常生活中阻尼的例子随处可见，一阵大风过后摇晃的树会慢慢停下，用手拨一下吉他的弦后声音会越来越小，等等。阻尼现象是自然界中最为普遍的现象之一。 理想的弹簧阻尼器振子系统如右图所示。分析其受力分别有： 弹性力（k 为弹簧的劲度系数，x 为振子偏离平衡位置的位移）：Fs = ? kx 阻尼力（c 为阻尼系数，v 为振子速度）： 假设振子不再受到其他外力的作用，于是可利用牛顿第二定律写出系统的振动方程： 其中a 为加速度。 [编辑] 运动微分方程 上面得到的系统振动方程可写成如下形式，问题归结为求解位移x 关于时间t 函数的二阶常微分方程： 将方程改写成下面的形式：
浅谈建筑结构的阻尼与阻尼比 浅谈建筑结构的阻尼与阻尼比 摘要：阻尼是建筑结构进行动力分析一个重要的参数。文章首先简要介绍阻尼的实质、表达方法及其对反应谱的影响，重点对空间结构弹性分析时的阻尼比取值进行讨论，并给出了阻尼比的建议值，可供设计分析参考。 关键词：阻尼；阻尼比；空间结构；反应谱 1 阻尼 1.1 阻尼的实质 阻尼是反映结构体系振动过程中能量耗散的特征参数。实际结构的振动耗能是多方面的，具体形式相当复杂，且耗能不具有构件尺寸、结构质量、刚度等有明确的、直接的测量手段和相应的分析方法，使得阻尼问题难以采用精细的理论分析方法。 阻尼的表达方法主要分为两大类： （1）粘滞阻尼，即假定阻尼力与速度成正比，无论对简谐振动还是非简谐振动得到的振动方程均是线性方程。 （2）滞回阻尼，即假定应力应变间存在一相位差，从而振动一周有耗能发生，其特点是可以得到不随频率而改变的振型阻尼比。 1.2 阻尼的表达方法 传统上，总是将系统假定为比例阻尼来处理，应用最为广泛有：（1）Rayleigh 阻尼C = αM + βK；（2）Clough 广义阻尼C =ΣCb = MΣab （ M-1 K）b，（-∞ 阻尼比 阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。 主要概念 阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间。 ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζ wn t)*A cos (wd t - Φ )， 其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A 由初始条件决定。 影响因素 主要针对土木、机械、航天等领域的阻尼比定义来讲解。阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有（1）材料阻尼、这是能量耗散的主要原因。（2）周围介质对振动的阻尼。（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。（5）结构的工艺性对振动的阻尼。 计算方法 对于小阻尼情况[1]： 1) 阻尼比可以用定义来计算，及ζ=C/C0； 2) ζ=C/(2*m*w) % w为结构圆频率 3) ζ=ita/2 % ita 为材料损耗系数 4) ζ=1/2/Qmax % Qmax 为共振点放大比，无量纲 5) ζ=delta/2/pi % delta是对数衰减率，无量纲 6) ζ=Ed/W/2/pi % 损耗能与机械能之比再除以4pi 取值方式 对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。《建筑抗震设计规范》GB50011-2010第8.2.2条规定，钢结构抗震计算的阻尼比宜符合下列规定：（1）多遇地震下的计算，高度不大于50m是可取0.04，高度大于50m且小于200m时可取0.03，高度不小于200m时宜取0.02.（3）罕遇地震下的弹塑性分析，阻尼比可取0.05。 钢筋混凝土结构的阻尼比一般在0.03－0.08之间，对于钢-混凝土结构则根据钢和混凝土对结构整体刚度的贡献率取为0.025－0.035。以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。该阻尼比即为各阶 使机械振动能量耗散的作用，是组成机械系统的一个元素。例如物体在其平衡位置附近作自由振动时，振幅总是随着时间增长而逐渐衰减，这表明有阻尼存在。在机械系统中，多数阻尼以阻力形式出现，如两物体表面的摩擦阻力，加入润滑剂后油膜的粘性阻力，物体在流体中运动受到的介质阻力等。此外还有振荡电路中的电阻、材料和结构的内阻引起的结构阻尼等。 在机械系统中，线性粘性阻尼是最常用的一种阻尼模型。阻尼力R的大小与运动质点的速度的大小成正比，方向相反，记作R=-C，C为粘性阻尼系数，其数值须由振动试验确定。由于线性系统数学求解简单，在工程上常将其他形式的阻尼按照它们在一个周期内能量损耗相等的原则，折算成等效粘性阻尼。物体的运动随着系统阻尼系数的大小而改变。如在一个 自由度的振动系统中，[973-01],称临界阻尼系数。式中为质点的质量,K为弹簧 的刚度。实际的粘性阻尼系数C 与临界阻尼系数C之比称为阻尼比。＜1称欠阻尼,物体作对数衰减振动；＞1称过阻尼，物体没有振动地缓慢返回平衡位置。欠阻尼对系统的固有频率值影响甚小，但自由振动的振幅却衰减得很快。阻尼还能使受迫振动的振幅在共振区附近显著下降，在远离共振区阻尼对振幅则影响不大。新出现的大阻尼材料和挤压油膜轴承，有显著减振效果。 在某些情况下，粘性阻尼并不能充分反映机械系统中能量耗散的实际情况。因此，在研究机械振动时，还建立有迟滞阻尼、比例阻尼和非线性阻尼等模型。使机械振动能量耗散的作用，是组成机械系统的一个元素。例如物体在其平衡位置附近作自由振动时，振幅总是随着时间增长而逐渐衰减，这表明有阻尼存在。在机械系统中，多数阻尼以阻力形式出现，如两物体表面的摩擦阻力，加入润滑剂后油膜的粘性阻力，物体在流体中运动受到的介质阻力等。此外还有振荡电路中的电阻、材料和结构的内阻引起的结构阻尼等。 在机械系统中，线性粘性阻尼是最常用的一种阻尼模型。阻尼力R的大小与运动质点的速度的大小成正比，方向相反，记作R=-C，C为粘性阻尼系数，其数值须由振动试验确定。由于线性系统数学求解简单，在工程上常将其他形式的阻尼按照它们在一个周期内能量损耗相等的原则，折算成等效粘性阻尼。物体的运动随着系统阻尼系数的大小而改变。如在一个 自由度的振动系统中，[973-01],称临界阻尼系数。式中为质点的质量,K为弹簧 的刚度。实际的粘性阻尼系数C 与临界阻尼系数C之比称为阻尼比。＜1称欠阻尼,物体作对数衰减振动；＞1称过阻尼，物体没有振动地缓慢返回平衡位置。欠阻尼对系统的固有频率值影响甚小，但自由振动的振幅却衰减得很快。阻尼还能使受迫振动的振幅在共振区附近显著下降，在远离共振区阻尼对振幅则影响不大。新出现的大阻尼材料和挤压油膜轴承，有显著减振效果。 在某些情况下，粘性阻尼并不能充分反映机械系统中能量耗散的实际情况。因此，在研究机械振动时，还建立有迟滞阻尼、比例阻尼和非线性阻尼等模型。 阻尼阻尼系数阻尼比 阻尼（：damping）是指任何系统在振动中，由于外界作用和/或系统 本身固有的原因引起的逐渐下降的特性，以及此一特性的量化表征。概述 在和上，阻尼的一般是一个与振动大小成，与振动速度方向相反的， 该模型称为粘性（或粘性）阻尼模型，是工程中应用最广泛的阻尼模 型。粘性阻尼模型能较好地模拟、等对振动的阻碍作用。本条目以下 也主要讨论粘性阻尼模型。然而必须指出的是，中还存在很多完全不 满足上述模型的阻尼机制，譬如在具有恒定的桌面上振动的弹簧振 子，其受到的阻尼力就仅与自身和摩擦系数有关，而与速度无关。除简单的力学振动阻尼外，阻尼的具体形式还包括阻尼、阻尼、阻尼， 等等。尽管科学界目前已经提出了许多种阻尼的，但实际系统中阻尼 的物理本质仍极难确定。下面仅以力学上的粘性阻尼模型为例，作一 简单的说明。 粘性阻尼可表示为以下式子： 其中F表示阻尼力，v表示振子的运动速度（），c是表征阻尼大小的，称为阻尼系数，单位为·/。 上述关系类比于中定义的。 在日常生活中阻尼的例子随处可见，一阵大风过后摇晃的树会慢慢停下，用手拨一下的后声音会越来越小，等等。阻尼现象是自然界中最为普遍的现象之一。 理想的弹簧阻尼器振子系统如右图所示。分析其受力分别有： 弹性力（k为弹簧的，x为振子偏离平衡位置的位移）： F = ?kx s 阻尼力（c为阻尼系数，v为振子速度）： 假设振子不再受到其他外力的作用，于是可利用写出系统的振动方程： 其中a为。 [] 运动微分方程 上面得到的系统振动方程可写成如下形式，问题归结为求解位移x关于时间t 函数的二阶常微分方程： 将方程改写成下面的形式： 然后为求解以上的方程，定义两个新参量： ，称为系统的（无阻尼状态下的）。第二个参量，上面定义的第一个参量，ω n ζ，称为。根据定义，固有频率具有的，而阻尼比为参量。阻尼比也定义为实际的粘性阻尼系数C 与临界阻尼系数Cr之比。ζ = 1时，此时的阴尼系数称为临界阻尼系数Cr。 微分方程化为：钢结构抗震计算-阻尼比
临界阻尼系数与阻尼比
阻尼 阻尼系数 阻尼比
