九年级物理上册第十四章 欧姆定律单元测试题（Word版 含解析） 一、初三物理第十四章 欧姆定律 易错压轴题提优（难） 1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭

状态。加砝码使天平平衡。打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。电路中电源电压U为6V， R是力敏电阻，其阻值与所受压力F压的关系如图丙所示。当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力FB与篮球对左侧托盘的压力FA的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。 (3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表

指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。 【答案】右 气球受到浮力变大 10 0.09 A 【解析】 【分析】 【详解】 (1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压

力变小了，故天平指针向右偏转。 (2)[3]压敏电阻R与定值电阻R0串联，电流表测量电路的电流，电压表测定值电阻的电

压，当左盘中篮球未给气球充气时，电流表示数为0.2A，根据串联电路的规律及欧姆定律

011

6V20100.2AURRI

[4]由图丙知此时

F1B＝309N 当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A，根据串联电路的规律及欧姆定律

202

6V10300.15AURRI

由图丙知此时 F2B=300N 由图丁知 FB=50FA

故

11A309N5050BFF

22A300N5050BFF

托盘A所受压力的变化量 FA＝309N50−300N50＝0.18N

篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m3的空气

密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R所受压力FB也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U＝IR，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A处。

2．有一只阻值未知的定值电阻Rx。图甲是用伏安法测Rx阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω： U/V I/A R/Ω 1 0.8 0.2 2 1.6 0.4 3 2.0 0.5

(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线

且不能交叉）； （_____________） (2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因

可能是______（填字母）； A．滑动变阻器断路 B．Rx断路 C．Rx短路

(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图

乙所示，则待测电阻Rx=____________Ω； (4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数

据可知，不可能通过以上实验获得的数据是____________（填序号）。原因是________________；

[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后

的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为Rv

和RA，则Rx更准确的表达式为__________。 【答案】 A 4 取平均值减小误差

1 电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV-URIRU 【解析】 【分析】 【详解】 (1)[1]用伏安法测Rx阻值的大小，需要知道Rx两端的电压大小，流过Rx的电流大小；从图

甲可以看到，可以把电阻Rx左端与电流表的接线改成电阻Rx左端与开关S右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻Rx，再流过开关S，最后回负极，电压表并联在电阻Rx的两端；根据上述修改实物图，如下图所示。

(2)[2]A．假设滑动变阻器断路，那么整个电路都没有电流，电流表没有示数，电压表也没

有示数，这与题中的条件相符合，所以可能是滑动变阻器断路，选项A符合题意； B．假设Rx断路，那么电路中没有电流，电流表没有示数，电压表测的是电源电压，有示

数，这与题中的条件不符合，所以不可能是Rx断路，B项不合题意； C．假设Rx短路，那么电路中有电流流过，电流表会有示数，电压表没有示数，这与题中

的条件不符合，所以不可能是Rx短路，C项不合题意。 故选A。 (3)[3]从图乙可以看到，电流表的量程是0~0.6A，分度值是0.02A，它的读数是0.3A，根据

URI可知，待测电阻Rx的大小是 xx

x

1.2V4Ω0.3AURI

待测电阻Rx的大小是4Ω。 (4)[4]因为实验过程中会存在误差，进行多次实验的目的是取平均值减小误差。

[5][6]不可能通过以上实验获得的数据是实验序号1；因为当电压表的示数是0.8V时，这时

变阻器两端的电压是 3V-0.8V2.2VU变

流过变阻器的电流大小是0.2AI变，这时变阻器的电阻大小是 2.2V11Ω0.2AURI变

变变

而变阻器的最大阻值是10Ω，R变与实际不符合，所以电压表的示数不可能是0.8V，不可能通过以上实验获得的数据是实验序号1。

[7]根据欧姆定律可知，流过电压表的电流是VVUIR，根据并联电路的电流规律可知，流

过Rx的电流大小是 xVV

--UIIIIR

根据URI可知，Rx的阻值是 Vx

xV-URURIIRU



Rx的阻值是VV-URIRU。

3．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。 （2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。 （3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中

的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。 【答案】1.52 变大 大于 2.4V~3V 【解析】 【详解】 (1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯

的额定功率 P额=U额I=3.8V×0.4A=1.52W (2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示

由图可看出，电压的增加的量Ub-Ua 大于对应的电流增加的值量Ib-Ia，即电压增加的量比电流增加的要大，根据欧姆定律

abab

ab

UURRII

所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V下的电阻小于灯在额定电压3.8V下的电阻，R实22

22()()11.52W 0.38W22444UUUPUPRRRR额额额额实

额实实

额实

即小灯泡的实际功率大于0.38W。 (3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω

、

15Ω、20Ω

分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利

地完成实验：因电流表的量程为0~0.6A，所以电路中的最大电流为0.6A，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压 U大=R小I大=5Ω×0.6A=3V 因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R大

=20Ω

，此时电路中的最小电流

6V0.12A2030UIRR

小

定大滑大

定值电阻的最小电压

合集下载

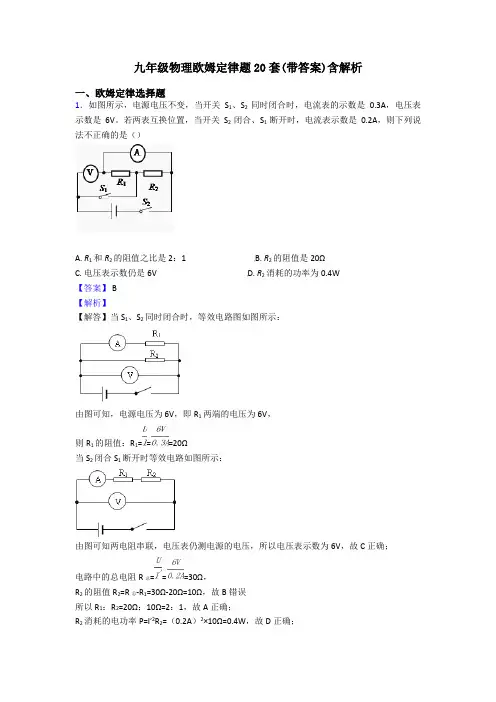

九年级物理欧姆定律题20套(带答案)含解析
