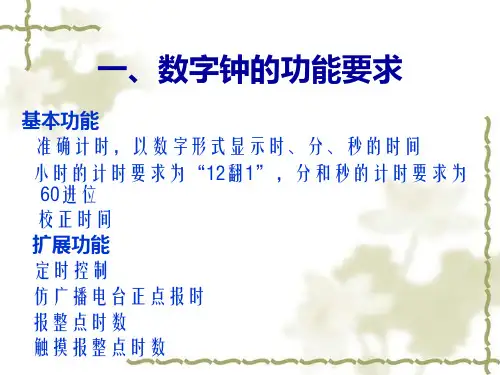

多功能数字钟电路设计1、功能要求：①基本功能: 以数字形式显示时、分、秒的时间，小时计数器的计时要求为“12翻1”，并要求能手动快校时、快校分或慢校时、慢校分。
②扩展功能: 定时控制，其时间自定；仿广播电台正点报时—自动报正点时数。
2、设计步骤与要求：①拟定数字钟电路的组成框图，要求先实现电路的基本功能，后扩展功能，使用的器件少，成本低；②设计各单元电路，并用Multisim软件仿真；③在通用电路板上安装电路，只要求显示时分；④测试数字钟系统的逻辑功能；⑤写出设计报告。
设计报告要求：写出详细地设计过程（含数字钟系统的整机逻辑电路图）、调试步骤、测试结果及心得体会。
3、给定的主要器件：74LS00（4片），74LS160（4片）或74LS161（4片），74LS03（OC，1片），74LS04（2片），74LS20（2片），74LS48（4片），数码管BS202（4只），发光二极管（2只），555（2片）。
4、仪器和设备:稳压电源（或数字逻辑学习机），双宗示波器，数字万用表、数字通用板、拨线钳和电烙铁等。
5、设计报告要求（1）写出各单元电路的工作原理、设计过程及器件选择；（2）画出完整的电路原理图，并标明各元器件的参数值；（3）绘出电路中的时序波形，整理实验数据，并加以说明；（4）写出设计过程中出现的故障现象及其解决办法；（5）设计心得、体会及建议。
6、参考文献:1、《电子技术基础课程设计指南》清华大学出版社、焦宝文主编；2、《电子线路设计大全》华中科技大学出版社、陈碗儿主编3、《数字电子技术基础》清华大学出版社、阎石主编4、《TTL集成电路大全》电子工业出版社7、数字电子钟的设计提示1）、数字电子计时器组成原理图1数字电子计时器的结构框图2)、用74160实现12进制计数器3)、校时电路当刚接通电源或时钟走时出现误差时，都需要进行时间的校准。
校时是数字钟应具有的基本功能，一般电子钟都有时、分、秒校时功能。
吉林建筑大学电气与计算机学院数字电子技术课程设计报告设计题目：多功能数字钟的电路设计专业班级：自动化141学生姓名：学号：指导教师：设计时间：2016.06.20－2016.07.01多功能数字钟的电路设计报告一、设计任务及要求本课程设计的基本任务，通过指导学生循序渐进地独立完成数字电路的设计任务，加深学生对理论知识的理解，有效地提高了学生的动手能力，独立分析问题、解决问题能力，协调能力和创造性思维能力。
侧重提高学生在数字电路应用方面的实践技能，树立严谨的科学作风，培养学生综合运用理论知识解决实际问题的能力。
学生通过电路的设计、安装、调试、整理资料等环节，初步掌握工程设计方法和组织实践的基本技能，逐步熟悉开展科学实践的程序和方法。
设计要求：1.时钟显示功能，能够以十进制显示“时”、“分”、“秒”。
2.具有校时功能，可分别对“时”、“分”进行单独校时。
3.能用硬件成功实现以上各功能。
4.具有整点自动报时功能，整点前的6s自动发出鸣叫声，步长1s，每1s 鸣叫一次，前五响是低音，最后一响为高音。
二、设计的作用、目的数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。
掌握数字钟的设计、组装与调试方法。
熟悉集成电路的使用方法。
三、设计过程1.方案设计与论证1.1系统设计思路能按时钟功能进行小时、分钟、秒计时，能调时调分，能整点报时，使用3个2位数码管显示。
1.2总体方案系统原理框图数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。
多功能数字钟电路设计1设计内容简介数字钟是一个简单的时序组合逻辑电路，数字钟的电路系统主要包括时间显示，脉冲产生，报时，闹钟四部分。
脉冲产生部分包括振荡器、分频器；时间显示部分包括计数器、译码器、显示器；报时和闹钟部分主要由门电路构成，用来驱动蜂鸣器。
2设计任务与要求Ⅰ以十进制数字形式显示时、分、秒的时间。
Ⅱ小时计数器的计时要求为“24翻1”，分钟和秒的时间要求为60进位。
Ⅲ能实现手动快速校时、校分；Ⅳ具有整点报时功能，报时声响为四低一高，最后一响为整点。
Ⅴ具有定制控制（定小时）的闹钟功能。
Ⅵ画出完整的电路原理图3主要集成电路器件计数器74LS162六只；74LS90三只；CD4511六只；CD4060六只；三极管74LS191一只；555定时器1只；七段式数码显示器六只，74LS00 若干；74LS03(OC) 若干；74LS20 若干；电阻若干，等4设计方案数字电子钟的原理方框图如图（1）所示。
该电路由秒信号发生器、“时，分，秒”计数器、译码器及显示器、校时电路、整点报时电路、闹钟定时等电路组成。
秒信号产生器决定了整个计时系统的精度，故用石英晶体振荡器加分频器来实现。
将秒信号送入“秒计时器”，“秒计时器”采用六十进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用六十进制计数器，每60分钟，发出一个“时脉冲”，该信号经被送到“时计数器”作为“时计数器”的时钟脉冲，而“时计数器”采用二十四进制计数器，实现“24翻1”的计数方式，可实现对一天二十四小时的累计。
译码显示电路将“时”、“分”、“秒”计数器的输出状态通过七段式显示译码器译码，通过刘伟LED 七段显示器显示出来。
整点报时电路是根据计时系统的输出状态产生一脉冲信号，然后触发一音频发生器实现整点报时，定时电路与此类似。
校时电路是用“时”、“分”、“秒”显示数5电路设计5.1秒信号发生器秒信号发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体整荡器产生的脉冲经过整形、分频获得1 Hz的秒脉冲。
多功能数字钟电路设计实验报告实验目的：设计一个多功能数字钟电路，能够显示当前时间，并具备闹钟、秒表和计时等功能。
实验原理：1. 数码管显示：使用4位共阴极数码管进行显示，采用BCD码方式输入。
2. 按键输入：使用按键进行时间的调节和选择功能。
3. 时钟频率：使用晶体振荡器提供系统时钟，通过分频电路控制时钟频率。
实验器材：1. 4位共阴极数码管2. 按键开关3. 74LS90分频器4. 时钟晶体振荡器5. 耐压电容、电阻等元件6. 电路连接线实验步骤：1. 连接电路：根据电路原理图，将数码管、按键开关、74LS90分频器、晶体振荡器等连接起来，注意接线正确。
2. 编写程序：根据实验要求，编写相应的程序，实现时钟、闹钟、秒表和计时等功能。
3. 调试电路：将电路通电并运行程序，观察数码管的显示情况和按键功能是否正常。
4. 测试功能：分别测试多功能数字钟的时钟、闹钟、秒表和计时等功能，确保功能正常。
5. 完善实验报告：根据实验结果和观察情况，完善实验报告，并附上电路原理图、程序代码等。
实验结果：经过调试和测试，多功能数字钟电路能够正常显示时间，并具备时钟、闹钟、秒表和计时功能。
使用按键进行时间调节和功能选择，数码管根据不同功能进行相应的显示。
实验总结：通过本次实验，我掌握了多功能数字钟电路的设计原理和实现方法，并且了解了数码管显示、按键输入、时钟频率控制等相关知识。
实验过程中，我发现电路连接正确性对功能实现起到关键作用，同时合理编写程序也是确保功能正常的重要环节。
通过实验，我对数字电路的设计和实现有了一定的了解，并且培养了动手实践和解决问题的能力。
