多功能数字钟的VHDL设计

VerilogHDL语言数字时钟EDA与数字系统设计报告实验名称：带有设臵时间功能和闹钟功能的数字钟一、设计内容和要求实验要求使用Verilog HDL进行多功能时钟的设计具体要求如下：1.能将基本的小时、分钟、及秒钟显示在数码管上2．能利用拨码开关进行时间的校正3.具有整点报时和闹钟的功能二、设计原理1．工作原理多功能数字钟系统共包括三个模块，即分频器模块、计数器模块和显示译码模块。

多功能数字钟的功能可以从整体上分为三类，分别是正常计时、时钟校对和闹钟设臵，所以考虑在系统中设臵一个模式控制信号mode。

模式控制信号对应一个按键，每按一次按键相当于工作模式进行一次变换，多次按下则数字钟将在正常计时、时间校对和闹钟设臵三个工作模式下依次循环。

在设计中，时钟校对和闹钟设臵工作模式都需要对时间进行设臵，通常是对小时和分钟进行设臵，所以需要在系统中设臵一个时间设臵信号set，对应一个按键，每按一次相当于在小时设臵和分钟设臵之间进行转换。

时间设臵时，分钟和小时计时单位之间互相独立，不存在进位关系。

同时设臵一个时间调整信号accum，每按一次与accum对应的按键，相当于对需要调整的分钟或小时的数字进行加1操作。

数字钟的计时输出信号时必不可少的，用hour，min和sec信号分别表示需要显示的小时、分钟和秒钟的计时结果，上述计时结果将通过译码显示模块进行译码后，连接到外部的七段数码显示器。

在带有闹钟设臵功能的数字钟中，闹钟输出信号也是必不可少的，到达到闹钟设臵的时间后，要向外部扬声器发送一个闹铃信号，设臵alert。

另外，我们还提供了闹钟铃声信号voice，当voice为0的时候，闹钟处于静音状态下，即使时间达到闹钟设定的时间也不会发声，当voice为1的时候，可以正常闹铃，voice信号对应一个拨码开关。

本设计中的小时、分钟和秒钟的计时结果采用BCD码表示方法。

采用这种表示方法便于对数结果的高位和低位分别进行译码。

可编辑修改精选全文完整版数字时钟设计一、题目分析1、功能介绍1）具有时、分、秒计数显示功能，以24小时循环计时。

2）时钟计数显示时有LED灯的花样显示。

3）具有调节小时、分钟及清零的功能。

4）具有整点报时功能。

2、总体方框图3、性能指标及功能设计1）时钟计数：完成时、分、秒的正确计时并且显示所计的数字；对秒、分——60进制计数，即从0到59循环计数，时钟——24进制计数，即从0到23循环计数，并且在数码管上显示数值。

2）时间设置：手动调节分钟、小时，可以对所设计的时钟任意调时间，这样使数字钟真正具有使用功能。

我们可以通过实验板上的键7和键4进行任意的调整，因为我们用的时钟信号均是1HZ的，所以每LED灯变化一次就来一个脉冲，即计数一次。

3）清零功能：reset为复位键，低电平时实现清零功能，高电平时正常计数。

可以根据我们自己任意时间的复位。

4）蜂鸣器在整点时有报时信号产生，蜂鸣器报警。

产生“滴答.滴答”的报警声音。

5）LED灯在时钟显示时有花样显示信号产生。

即根据进位情况，LED不停的闪烁，从而产生“花样”信号。

二、选择方案1、方案选择方案一：根据总体方框图及各部分分配的功能可知，本系统可以由秒计数器、分钟计数器、小时计数器、整点报时、分的调整以及小时的调整和一个顶层文件构成。

采用自顶向下的设计方法，子模块利用VHDL语言设计，顶层文件用原理图的设计方法。

显示：小时采用24进制，而分钟均是采用6进制和10进制的组合。

方案二：根据总体方框图及各部分分配的功能可知，本系统可以由秒计数器、分钟计数器、小时计数器、整点报时、分的调整以及小时的调整和一个顶层文件构成。

采用自顶向下的设计方法，子模块利用VHDL语言设计，顶层文件用原理图的设计方法。

显示：小时采用24进制，而分钟和秒均60进制。

终上所述，考虑到试验时的简单性，故我选择了方案二。

三、细化框图根据自顶向下的方法以及各功能模块的的功能实现上述设计方案应系统细化框图：四、编写程序、仿真和分析1、秒计数器1）VHDL 语言描述程序见附录 2）秒计数器的仿真波形图3）波形分析数字时钟控制单元 时调整 分调整使能端信号 CLK 信号时显示 分显示 秒显示24进制 60进制 60进制LED 显示整点报花样显利用60进制计数器完成00到59的循环计数功能，当秒计数至59时，再来一个时钟脉冲则产生进位输出，即enmin=1；reset作为复位信号低电平有效，即高电平时正常循环计数，低电平清零。

1 摘要本文介绍了利用VHDL硬件描述语言设计的多功能数字钟的思路和技巧。

本设计是一个多功能数字钟，具有计时、校时、清零等简单功能，在QuartusII 开发环境中编译和仿真了所设计的程序,并在可编程逻辑器件(ALTEA EPM7064SLI44-7)上下载验证。

关键字：QuartusII，数字钟, ALTEA EPM7064SLI44-7，VHDL2 引言随着电子设计自动化(EDA)的高速发展,电子系统的设计技术和工具发生了深刻的变化。

EDA的关键技术之一是要求用形式化方式来描述数字系统的硬件电路,即要用所谓硬件描述语言来描述硬件电路。

本文即介绍如何利用VHDL硬件描述语言设计一个具有时、分、秒计时显示、调整时间功能的数字钟,并且利用QuartusII开发环境进行编译、仿真,最终下载到可编程逻辑器件FPGA上进行验证。

3 实验要求设计制作一个多功能计时器，设计要求如下：1.计时功能：数字钟以24个小时为一个周期，必须显示时、分、秒。

2.清零功能：在板上设置一个手动清零开关，通过它可以对电路实现实时的手动清零。

3.校时功能：可随时对电路进行校时功能，并设置两个开关（a/b）控制。

按下a开关时（手不松开），数字时钟的秒钟数迅速增加（4HZ的时钟频率来驱动），并按60循环，计满60后再回00。

按下b开关时（手不松开），数字时钟的分钟数迅速增加（4HZ的时钟频率来驱动），并按60循环，计满60后再回00。

4 系统原理框图数字时钟实际上是一个对标准1Hz进行计时的计数电路，秒计数器满60后向分计数器进位，分计数器满60后向时计数器进位，时计数器按24翻1规律计数，计数输出经译码器送LED显示器，由于计数的起始时间不可能与标准时间一致，故需要在电路上加上一个校时电路。

5 各功能实现原理整个数字钟的设计包括七个模块,分别为分频、清零、计时、校时、BCD编码、扫描、译码，各模块的设计解决方案具体如下。

5.1 分频功能实现因为我们需要1HZ的频率来用来驱动秒计时器，而硬件提供的时钟频率是4HZ，所以我们要进行分频。

数字钟的设计 课程设计 VHDL一、课程目标知识目标：1. 理解数字时钟的基本原理和VHDL语言编程基础；2. 学会使用VHDL语言设计简单的数字时钟电路；3. 掌握数字时钟各模块的功能及其相互关系；4. 了解数字时钟在实际应用中的重要性。

技能目标：1. 能够运用VHDL语言编写简单的数字时钟程序；2. 能够对设计的数字时钟进行功能仿真和时序分析；3. 能够根据实际需求调整和优化数字时钟设计；4. 培养学生的团队协作能力和问题解决能力。

情感态度价值观目标：1. 培养学生对数字电路设计和VHDL编程的兴趣和热情；2. 增强学生对我国集成电路产业的认识，提高国家自豪感；3. 培养学生严谨、认真、负责的学习态度，为未来从事相关工作奠定基础。

课程性质：本课程为电子信息类专业的实践课程，旨在帮助学生掌握数字时钟设计的基本方法和技能。

学生特点：学生已具备一定的数字电路基础和VHDL编程知识，具有一定的自学能力和动手能力。

教学要求：结合学生特点，注重理论与实践相结合，强化实践操作，鼓励学生创新和团队协作。

通过本课程的学习，使学生能够独立完成数字时钟的设计与实现，达到学以致用的目的。

二、教学内容1. 数字时钟原理概述：数字时钟的组成、工作原理和性能指标；2. VHDL语言基础：VHDL程序结构、数据类型、运算符、顺序语句和并行语句；3. 数字时钟设计方法：分频器、计数器、秒表、时钟显示等模块的设计原理和实现方法；4. 数字时钟电路仿真：功能仿真和时序分析，优化设计；5. 数字时钟综合设计：根据实际需求，完成数字时钟的各个模块设计和整体集成；6. 数字时钟实践操作：动手实践，调试和优化数字时钟设计。

教学大纲安排：第一周：数字时钟原理概述，VHDL语言基础；第二周：数字时钟各个模块的设计方法；第三周：数字时钟电路仿真，功能验证；第四周：数字时钟综合设计，实践操作。

教学内容关联教材章节：1. 数字时钟原理概述：第三章 数字电路基础；2. VHDL语言基础：第四章 VHDL硬件描述语言；3. 数字时钟设计方法：第五章 数字系统设计；4. 数字时钟电路仿真：第六章 数字电路仿真；5. 数字时钟综合设计：第五章 数字系统设计；6. 数字时钟实践操作：实验指导书相关内容。

EDA期末作业班级：020914（一）选题目的学习使用QuartusII 9.0,巩固已掌握的EDA知识，增强自己的动手实践能力。

（二）设计目标实现多功能数字钟的设计，主要有以下功能：①计时,并且可以24小时制和12小时制转换。

②闹钟③整点报时④秒表（三）实现方案该课题的实现过程大体如下：先对4MHZ的信号进行分频使其变为1HZ；将该信号加入计数器中（模60和模24/12）实现基本时钟功能；然后在此基础上加入闹钟，秒表，整点报时，24/12小时制转换模块；最后在动态显示电路中实现上述功能。

（四）设计过程、模块仿真及实现结果一、分频器分频器的VHDL语言为（4M分频）library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fenpinqi isport(clk_in : in std_logic;clk_out : out std_logic);end fenpinqi;architecture behivor of fenpinqi issignal cou : std_logic_vector(21 downto 0);beginprocess(clk_in)beginif clk_in'event and clk_in='1' thencou<=cou+1;end if;end process;process(cou)beginclk_out<=cou(21);end process;end architecture behivor;完成4Mhz到1hz的转换仿真结果略。

二、计时器（模60，模24，模12）模60设计的电路图如下模24/12计数器如下合成模块分别如下仿真波形如下M60波形分析：ql[3..0]从0变到9，qh[3..0]从0变到5，当clk经过60个周期后，co输出一个脉冲。

用verilog-HDL多功能数字钟Verilog HDL实验报告基于Verilog HDL语言的多功能数字钟设计一、试验目的设计一个有如下功能的数字钟：（１）计时功能：包括时、分、秒。

（２）定时与闹钟功能：能在所设定的时间发出铃音。

（３）校时功能：对小时、分钟和秒钟进行手动校时。

（４）整点报时功能：每到整点能够发出“嘀嘀嘀嘀嘟”四短一长的报时。

二、试验原理ALERT HOUR[7..0]MIN[7..0]SEC[7..0]LD_ALERT LD_HOUR LD_MINCLK CLK_1K MODE TURN CHANGEclockCLK CLK_1K MODE TURN CHANGEALERTHOUR[7..0]MIN[7..0]SEC[7..0]LD_ALERT LD_HOUR LD_MIN多功能数字钟端口示意图数字钟设有五个输入端，分别为时钟输入（CLK ）、模式（MODE ）、产生声音的时钟信号（CLK_1K ）、切换（TURN ）和调时（CHANGE ）键。

输出共七个，其中HOUR[7..0]、MIN[7..0]和SEC[7..0]采用BCD 计数方式，分别驱动2个数码管。

硬件电路原理图如下：三、试验内容1. 代码/*信号定义：clk: 标准时钟信号，其频率为4Hz；clk_1k:产生闹铃声、报时音的时钟信号，其频率为1024Hz；mode:功能控制信号；为0：计时功能；为1：闹钟功能；为2：手动校时功能；turn:接按键，在手动校时功能时，选择是调整小时还是分钟；若长时间按住改建，还可使秒信号清零，用于精确调时；change: 接按键，手动调整时，每按一次，计数器加1；如果长按，则连续快速加1，用于快速调时和定时；hour,min,sec:此三信号分别输出并显示时、分、秒信号，皆采用BCD码计数，分别驱动6个数码管显示时间；alert:输出到扬声器的信号，用于产生闹铃音和报时音；闹铃音为持续20秒的急促的“嘀嘀嘀”音，若按住“change”键，则可屏蔽该音；整点报时音为“嘀嘀嘀嘀嘟”四短一长音；LD_alert:接发光二极管，指示是否设置了闹钟功能；LD_hour:接发光二极管，指示当前调整的是小时信号；LD_min:接发光二极管，指示当前调整的是分钟信号*/moduleclock(clk,clk_1k,mode,change,turn,alert,hour,min,sec,LD_alert,LD_hour,LD_mi n);input clk,clk_1k,mode,change,turn;output alert,LD_alert,LD_hour,LD_min;output[7:0] hour,min,sec;reg[7:0] hour,min,sec,hour1,min1,sec1,ahour,amin;reg[1:0] m,fm,num1,num2,num3,num4;reg[1:0] loop1,loop2,loop3,loop4,sound;reg LD_hour,LD_min;reg clk_1Hz,clk_2Hz,minclk,hclk;reg alert1,alert2,ear;reg count1,count2,counta,countb;wire ct1,ct2,cta,ctb,m_clk,h_clk;always @(posedge clk)beginclk_2Hz<=~clk_2Hz;if(sound==3) begin sound<=0; ear<=1; end //ear信号用于产生或屏蔽声音else begin sound<=sound+1; ear<=0; endendalways @(posedge clk_2Hz) //由4Hz的输入时钟产生1Hz的时基信号clk_1Hz<=~clk_1Hz;always @(posedge mode) //mode信号控制系统在三种功能间转换begin if(m==2) m<=0; else m<=m+1; endalways @(posedge turn)fm<=~fm;always //产生count1,count2,counta,countb四个信号begincase(m)2:begin if(fm)begin count1<=change; {LD_min,LD_hour}<=2; endelsebegin counta<=change; {LD_min,LD_hour}<=1; end{count2,countb}<=0;end1:begin if(fm)begin count2<=change; {LD_min,LD_hour}<=2; endelsebegin countb<=change; {LD_min,LD_hour}<=1; end{count1,counta}<=2'b00;enddefault:{count1,count2,counta,countb,LD_min,LD_hour}<=0;endcaseendalways @(negedge clk) //如果长时间按下“change”键，则生成“num1”信号用于连续快速加1if(count2) beginif(loop2==3) num2<=1;elsebegin loop2<=loop2+1; num2<=0;endendelse begin loop2<=0; num2<=0; endalways @(negedge clk) //产生num2信号if(count1) beginif(loop3==3) num3<=1;elsebegin loop3<=loop3+1; num3<=0; endendelse begin loop3<=0; num3<=0; endalways @(negedge clk)if(counta) beginif(loop4==3) num4<=1;elsebegin loop4<=loop4+1; num4<=0; endendelse begin loop4<=0; num4<=0; endassign ct1=(num3&clk)|(!num3&m_clk); //ct1用于计时、校时中的分钟计数assign ct2=(num1&clk)|(!num1&count2); //ct2用于在定时状态下调整分钟信号assign cta=(num4&clk)|(!num4&h_clk); //cta用于计时、校时中的小时计数assign ctb=(num2&clk)|(!num2&countb); //ctb用于在定时状态下调整小时信号always @(posedge clk_1Hz) //秒计时和秒调整进程if(!(sec1^8'h59)|turn&(!m))beginsec1<=0;if(!(turn&(!m))) minclk<=1;end//按住“turn”按键一段时间，秒信号可清零，该功能用于手动精确调时else beginif(sec1[3:0]==4'b1001)begin sec1[3:0]<=4'b0000; sec1[7:4]<=sec1[7:4]+1; endelse sec1[3:0]<=sec1[3:0]+1; minclk<=0;endassign m_clk=minclk||count1;always @(posedge ct1) //分计时和分调整进程beginif(min1==8'h59) begin min1<=0; hclk<=1; endelse beginif(min1[3:0]==9)begin min1[3:0]<=0; min1[7:4]<=min1[7:4]+1; endelse min1[3:0]<=min1[3:0]+1; hclk<=0;endendassign h_clk=hclk||counta;always @(posedge cta) //小时计时和小时调整进程if(hour1==8'h23) hour1<=0;else if(hour1[3:0]==9)begin hour1[7:0]<=hour1[7:4]+1; hour1[3:0]<=0; endelse hour1[3:0]<=hour1[3:0]+1;always @(posedge ct2) //闹钟定时功能中的分钟调节进程if(amin==8'h59) amin<=0;else if(amin[3:0]==9)begin amin[3:0]<=0; amin[7:4]<=amin[7:4]+1; endelse amin[3:0]<=amin[3:0]+1;always @(posedge ctb) //闹钟定时功能中的小时调节进程if(ahour==8'h23) ahour<=0;else if(ahour[3:0]==9)begin ahour[3:0]<=0; ahour[7:4]<=ahour[7:4]+1; endelse ahour[3:0]<=ahour[3:0]+1;always //闹铃功能if((min1==amin)&&(hour1==ahour)&&(amin|ahour)&&(!change))//若按住“change”键不放，可屏蔽闹铃音if(sec1<8'h20) alert1<=1; //控制闹铃的时间长短else alert1<=0;else alert1<=0;always //时、分、秒的现实控制case(m)3'b00: begin hour<=hour1; min<=min1; sec<=sec1; end//计时状态下的时、分、秒显示3'b01: begin hour<=ahour; min<=amin; sec<=8'hzz; end//定时状态下的时、分、秒显示3'b10: begin hour<=hour1; min<=min1; sec<=8'hzz; end//校时状态下的时、分、秒显示endcaseassign LD_alert=(ahour|amin)?1:0; //指示是否进行了闹铃定时assign alert=((alert1)?clk_1k&clk:0)|alert2; //产生闹铃音或整点报时音always //产生整点报时信号alert2beginif((min1==8'h59)&&(sec1>8'h54)||(!(min1|sec1)))if(sec1>8'h54) alert2<=ear&clk_1k; //产生短音else alert2<=!ear&clk_1k; //产生长音else alert2<=0;endendmodule2. 仿真图四、小结及体会为了做多功能数字钟，我借了多本关于Verilog HDL的程序设计书。

目录1 概述...................................................................... 错误！未定义书签。

1.1数字时钟的工作原理 (1)1.2设计任务 (1)2 系统总体方案设计 (2)3 VHDL模块电路设计 (3)3.1模块实现 (3)3.1.1分频模块pinlv (3)3.1.2按键去抖动模块qudou (5)3.1.3按键控制模块self1 (6)3.1.4秒、分六十进制模块cantsixty (7)3.1.5时计数模块hourtwenty (9)3.1.6秒、分、时组合后的模块 (9)3.1.7数码管显示模块 (10)3.2数字时钟的顶层设计原理图 (13)3.3系统仿真与调试 (14)结束语 (16)参考文献 (17)致谢 (18)附录源程序代码 (19)1 概述1.1数字时钟的工作原理数字钟电路的基本结构由两个60进制计数器和一个24进制计数器组成，分别对秒、分、小时进行计时，当计时到23时59分59秒时，再来一个计数脉冲，则计数器清零，重新开始计时。

秒计数器的计数时钟CLK为1Hz的标准信号，可以由晶振产生的50MHz信号通过分频得到。

当数字钟处于计时状态时，秒计数器的进位输出信号作为分钟计数器的计数信号，分钟计数器的进位输出信号又作为小时计数器的计数信号，每一秒钟发出一个中断给CPU，CPU采用NIOS，它响应中断，并读出小时、分、秒等信息。

CPU对读出的数据译码，使之动态显示在数码管上。

1.2 设计任务设计一个基于VHDL的数字时钟，具体功能要求如下：1．在七段数码管上具有时--分--秒的依次显示。

2．时、分、秒的个位记满十向高位进一，分、秒的十位记满五向高位进一，小时按24进制计数，分、秒按60进制计数。

3．整点报时，当计数到整点时扬声器发出响声。

4．时间设置：可以通过按键手动调节秒和分的数值。

此功能中可通过按键实现整体清零和暂停的功能。

摘要:应用VHDL语言编程，进行了多功能数字钟的设计，并在MAX PLUS Ⅱ环境下通过了编译、仿真、调试。

关键词：VHDL；EDA；数字钟；仿真图1. EDA简介20世纪90年代，国际上电子和计算机技术较先进的国家，一直在积极探索新的电子电路设计方法，并在设计方法、工具等方面进行了彻底的变革，取得了巨大成功。

在电子技术设计领域，可编程逻辑器件（如CPLD、FPGA）的应用，已得到广泛的普及，这些器件为数字系统的设计带来了极大的灵活性。

这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。

这一切极大地改变了传统的数字系统设计方法、设计过程和设计观念，促进了EDA技术的迅速发展。

EDA是电子设计自动化（Electronic Design Automation）的缩写，在20世纪90年代初从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念发展而来的。

EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言HDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

EDA技术的出现，极大地提高了电路设计的效率和可操作性，减轻了设计者的劳动强度。

这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。

这一切极大地改变了传统的数字系统设计方法、设计过程和设计观念，促进了EDA技术的迅速发展。

2. VHDL简介硬件描述语言HDL（HardwareDescriptionLanguage）诞生于1962年。

HDL是用形式化的方法描述数字电路和设计数字逻辑系统的语言。

主要用于描述离散电子系统的结构和行为。

与SDL（SoftwareDescriptionLanguage）相似，经历了从机器码（晶体管和焊接）、汇编（网表）、到高级语言（HDL）的过程。

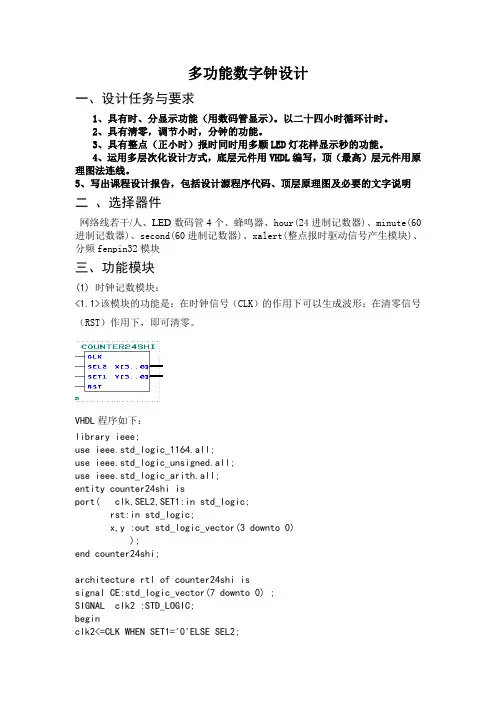

多功能数字钟设计一、设计任务与要求1、具有时、分显示功能（用数码管显示）。

以二十四小时循环计时。

2、具有清零，调节小时，分钟的功能。

3、具有整点（正小时）报时同时用多颗LED灯花样显示秒的功能。

4、运用多层次化设计方式，底层元件用VHDL编写，顶（最高）层元件用原理图法连线。

5、写出课程设计报告，包括设计源程序代码、顶层原理图及必要的文字说明二、选择器件网络线若干/人、LED数码管4个、蜂鸣器、hour(24进制记数器)、minute(60进制记数器)、second(60进制记数器)、xalert(整点报时驱动信号产生模块)、分频fenpin32模块三、功能模块(1) 时钟记数模块：<1.1>该模块的功能是：在时钟信号（CLK）的作用下可以生成波形；在清零信号（RST）作用下，即可清零。

VHDL程序如下：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity counter24shi isport( clk,SEL2,SET1:in std_logic;rst:in std_logic;x,y :out std_logic_vector(3 downto 0));end counter24shi;architecture rtl of counter24shi issignal CE:std_logic_vector(7 downto 0) ;SIGNAL clk2 :STD_LOGIC;beginclk2<=CLK WHEN SET1='0'ELSE SEL2;process(clk2)beginif(rst='1') thenCE<="00000000";elsif (clk2'event and clk2='1') thenif(CE="00100011") thenCE<="00000000";elsif(CE(3 downto 0)=x"9") thenCE(7 downto 4)<=CE(7 downto 4)+1;CE(3 downto 0)<=x"0";elseCE<=CE+1;end if;end if;x<=CE(3 downto 0);y<=CE(7 downto 4);end process;end rtl;<1.2>VHDL程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNTER60fen ISPORT(CLK,SEL1,SET1,RST: IN STD_LOGIC;CO : OUT STD_LOGIC;X,Y: OUT STD_LOGIC_VECTOR(3 DOWNTO 0) );END COUNTER60fen;ARCHITECTURE a OF COUNTER60fen ISSIGNAL QN,QO :STD_LOGIC_VECTOR(3 DOWNTO 0);SIGNAL CE,CLK1 :STD_LOGIC; BEGINCLK1<=CLK WHEN SET1='0'ELSE SEL1;PROCESS(CLK1,RST)BEGINIF RST='1' THEN QN<="0000";ELSIF (CLK1'EVENT AND CLK1='1') THENIF (QN="1001") THENQN<="0000";CE<='1';ELSE QN<=QN+1;CE<='0';END IF;END IF;X<=QN;END PROCESS;PROCESS(CE,RST)BEGINIF RST='1' THEN QO<="0000";ELSIF (CE'EVENT AND CE='1')THENIF (QO="0101") THENQO<="0000";CO<='1';ELSE CO<='0';QO<=QO+1;END IF;END IF;Y<=QO;END PROCESS;END a;<1.3>VHDL程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNTER60miao ISPORT(CLK,RST: IN STD_LOGIC;CO : OUT STD_LOGIC;X,Y: OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END COUNTER60miao;ARCHITECTURE a OF COUNTER60miao ISSIGNAL QN,QO :STD_LOGIC_VECTOR(3 DOWNTO 0);SIGNAL CE:STD_LOGIC;BEGINPROCESS(CLK,RST)BEGINIF RST='1' THEN QN<="0000";ELSIF (CLK'EVENT AND CLK='1') THENIF (QN="1001") THENQN<="0000";CE<='1';ELSE QN<=QN+1;CE<='0';END IF;END IF;X<=QN;END PROCESS;PROCESS(CE,RST)BEGINIF RST='1' THEN QO<="0000";ELSIF (CE'EVENT AND CE='1')THENIF (QO="0101") THENQO<="0000";CO<='1';ELSE CO<='0';QO<=QO+1;END IF;END IF;Y<=QO;END PROCESS;END a;（2）整点报时驱动信号产生模块该模块功能：在时钟信号（CLK）的作用下可以生成波形，SPEAK输出接扬声器，以产生整点报时发声。

多功能电子时钟报告一、实验目的1.学习数字系统设计的自顶向下设计法及控制器的设计。

2.加深利用EDA技术实现数字系统的体会。

二、实验仪器及器件1.EDA 开发软件（Quartus7.2）（1套）2.电脑（1台）3.实验板（1个）三、实验要求及设计方案1.设计一个具有24进制计时、显示、整点报时、时间设置和闹钟功能的数字钟，要求时钟的最小分辨率时间为1s。

2.数字钟的设计方案如下：系统输入：mode为计时显示和闹钟定时显示转换输入；set为校时和定时设置的时、分、秒转换输入；k为校时的时、分、秒手动加1输入；4*4矩阵键盘为闹钟设置调节闹钟的时、分、秒、时钟的清零以及暂停；clk40M为板载时钟信号；reset为系统复位信号。

输入信号均由按键和4*4矩阵键盘产生。

系统输出：七段数码管显示输出；蜂鸣器（bell）声音信号输出(用LED灯代替)。

3.多功能数字钟系统功能的具体描述如下：计时：正常工作状态下，每日按24小时计时制计时并显示，蜂鸣器逢整点报时。

校时：在计时显示状态下，按下“set键”，进入“小时”校时状态，再次按下“set键”，进入“分”校时状态，继续按下“set键”，进入“秒”校时状态，第四次按下“set键”又回复到正常计时显示状态。

1）“小时”校时状态：进入“小时”校时状态后，显示“小时”的数码管闪烁，每按动“k”键一次，“小时”+1，若不按动“k”键则小时数不变，一直按下“k”键则小时数以4Hz的频率递增计数。

2）“分”校时状态：进入“分”校时状态后，显示“分”的数码管闪烁，每按动“k”键一次，“分”+1，若不按动“k”键则分数不变，一直按下“k”键则分数以4Hz的频率递增计数。

3）“秒”校时状态：进入“秒”校时状态后，显示“秒”的数码管闪烁，每按动“k”键一次，“秒”+1，若不按动“k”键则秒数不变，一直按下“k”键则秒数以4Hz的频率递增计数。

整点报时：蜂鸣器在“59”分钟的第51、53、55、57秒发出频率为512Hz的低音，在“59”秒发出频率为1024Hz的高音，结束时为整点。

基于vhdl语言的数字钟层次化设计与实现数字钟的层次化设计与实现可以使用VHDL语言进行。

以下是一个基于VHDL语言的数字钟的层次化设计与实现的示例：1. 首先，设计时钟模块，用于生成一个时钟信号。

时钟信号将作为整个数字钟系统的时钟源。

```vhdlentity Clock isport (clk_in: in std_logic;clk_out: out std_logic);end entity Clock;architecture Behavioral of Clock isbeginprocess(clk_in) beginif rising_edge(clk_in) thenclk_out <= not clk_out;end if;end process;end architecture Behavioral;```2. 接下来，设计显示驱动模块，用于控制数字钟的显示。

```vhdlentity DisplayDriver isport (clk: in std_logic;reset: in std_logic;display_enable: in std_logic;display_out: out std_logic_vector(6 downto 0) );end entity DisplayDriver;architecture Behavioral of DisplayDriver issignal counter: integer range 0 to 9 := 0; beginprocess(clk, reset) beginif reset = '1' thencounter <= 0;elsif rising_edge(clk) thenif display_enable = '1' thencounter <= (counter + 1) mod 10;end if;end if;end process;process(counter) begincase counter iswhen 0 =>display_out <= "0000001";when 1 =>display_out <= "1001111";when 2 =>display_out <= "0010010";when 3 =>display_out <= "0000110";when 4 =>display_out <= "1001100";when 5 =>display_out <= "0100100";when 6 =>display_out <= "0100000";when 7 =>display_out <= "0001111";when 8 =>display_out <= "0000000";when 9 =>display_out <= "0000100";when others =>display_out <= "------";end case;end process;end architecture Behavioral;```3. 最后，设计顶层模块，用于将时钟信号和显示信号连接起来，并将系统输出连接到硬件设备。

摘要VHDL作为一种硬件描述语言，可用于数字电路与系统的描述、模拟和自动设计与仿真等，是当今电子设计自动化的核心技术。

本文使用VHDL语言设计了一个数字时钟电路，给出了设计该数字系统的流程和方法。

本设计方法具有硬件描述能力强，设计方法灵活，便于修改等优点，大大降低了数字系统设计的难度，提高了工作效率。

本设计采用EDA技术，以硬件描述语言VHDL为系统逻辑描述手段设计文件，在MAX+PlusⅡ工具软件环境下，采用自顶向下的设计方法，由各个基本模块共同构建了一个基于CPLD的数字钟。

系统主芯片采用EPM7128SLC84，由时钟模块、控制模块、计时模块、数据译码模块、显示以及报时模块组成。

经编译和仿真所设计的程序，在可编程逻辑器件上下载验证，本系统能够完成时、分、秒的分别显示，由按键输入进行数字钟的校时、清零、启停功能。

关键词：硬件描述语言，VHDL，数字电路设计, 数字钟Digital Clock Design Based On The Hardware DescriptionLanguage(VHDL)Author: 。

Tutor: 。

AbstractVHDL can be used to describe,simulate and digital system automatically. Nowdays,it becomes a key technology in automatic electronic design. There is a lot of superiority in this description language.This article introduces the method and the process using VHDL to design a digital system by an example of digital clock dasign. The result given in this paper shows that VHDL is one of the strongest tools in hardware description and it is a flexible among the design method. The method given in this paper can reduce the difficulty of digital system design and improve the work efficiency.The use of EDA design technology, hardware-description language VHDL description logic means for the system design documents, in MaxplusII tools environment, a top-down design, by the various modules together build a CPLD-based digital clock.The main system chips used EPM7128SLC84, make up of the clock module, control module, time module, data decoding module, display and broadcast module. After compiling the design and simulation procedures, the programmable logic device to download verification, the system can complete the hours, minutes and seconds respectively, using keys to modify, cleared , start and stop the digital clock.Key words: Hardware description language,VHDL, Digital circuit design, digital clock目录1 绪论 (1)1.1课题背景 (1)1.2本课题研究的内容 (1)2 总体设计方案 (3)3 单元模块电路设计 (4)3.1时间显示电路模块设计 (4)3.2按键及指示灯电路模块的设计 (5)3.3蜂鸣器及有源晶振电路的设计 (7)3.4CPLD编程下载电路的设计 (8)3.5电源电路的设计 (9)3.5.1变压器次级电压估算 (9)3.5.2 变压器输入功率的计算 (9)3.5.3 滤波电容参数的选取 (10)3.6EPM7128SLC84器件介绍 (10)4 CPLD 编程设计 (11)4.1系统信号的定义及顶层模块 (11)4.2时钟节拍产生模块 (12)4.3模式选择功能模块 (14)4.4快速时间设置功能模块 (16)4.5秒、分、时计时与时间调整模块 (16)4.6闹铃时间设置模块 (18)4.7闹铃与整点报时模块 (19)4.8七段显示译码模块 (20)4.9LED显示模块 (22)5 系统功能仿真 (25)5.1时钟节拍产生模块的仿真波形 (25)5.2模式选择功能模块的仿真波形 (26)5.3闹铃设置功能模块的仿真波形 (27)5.4七段译码功能模块的仿真波形 (28)5.5LED显示功能模块的仿真波形 (30)5.6系统总体功能仿真波形 (31)总结 (32)致谢 (33)参考文献 (34)附录A：基于CPLD的多功能数字钟电路图 (35)附录B：基于VHDL语言的时、分、秒等电路的源码 (36)1绪论1.1 课题背景我们已经进入了数字化和信息化的时代，其特点是各种数字产品的广泛应用。

vhdl数字钟程序数字时钟的VHDL设计/%D0%A1%B1%F3/blog/item/34df4e08dcc4c5940b7b82c7.h tml一、设计目的1.掌握各类计数器及将它们相连的方法；2.掌握多个数码管动态显示的原理与方法；3.掌握用FPGA技术的层次化设计方法；4.进一步掌握用VHDL硬件描述语言的设计思想；5.了解有关数字系统的设计。

二、设计要求基本要求：1、24小时计数显示；2、具有校时功能（时，分）；附加要求：1、实现闹钟功能（定时，闹响）；library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity szz isport(clk:in std_logic;clk1:in std_logic;md1:in std_logic;md2:in std_logic_vector(1 downto 0);speak:out std_logic;dout:out std_logic_vector(6 downto 0);selout:out std_logic_vector(2 downto 0)); end szz;architecture one of szz issignal sel:std_logic_vector(2 downto 0);signal hou1:std_logic_vector(3 downto 0);signal hou2:std_logic_vector(3 downto 0);signal min1:std_logic_vector(3 downto 0);signal min2:std_logic_vector(3 downto 0);signal seth1:std_logic_vector(3 downto 0);signal seth2:std_logic_vector(3 downto 0);signal setm1:std_logic_vector(3 downto 0);signal setm2:std_logic_vector(3 downto 0);signal sec1:std_logic_vector(3 downto 0);signal sec2:std_logic_vector(3 downto 0);signal h1:std_logic_vector(3 downto 0);signal h2:std_logic_vector(3 downto 0);signal m1:std_logic_vector(3 downto 0);signal m2:std_logic_vector(3 downto 0);signal s1:std_logic_vector(3 downto 0);signal s2:std_logic_vector(3 downto 0);-----------------------------------------------------------------------------------------------模6计数choice:process(clk1)beginif clk1'event and clk1='1' thenif sel="101" thensel<="000";elsesel<=sel+1;end if;end if;end process choice;-----------------------------------------------小时十位h110:process(clk,hou2,min1,min2,sec1,sec2,md1,md2)beginif clk'event and clk='1' thenif (hou1="0010" and hou2="0011")and(min1="0101" and min2="1001") and (sec1="0101" and sec2="1001") thenhou1<="0000";elsif hou1="0010"and hou2="0011"and md1='0' and md2="01" then--当时间为23点且处于校时状态时hou1<="0000";elsif (hou2="1001"and(min1="0101" and min2="1001") and (sec1="0101" and sec2="1001"))or (hou2="1001"and md1='0' and md2="01") thenhou1<=hou1+1;end if;end process h110;-----------------------------------------------小时个位h220:process(clk,min1,min2,sec1,sec2,md1,md2,hou1)beginif clk'event and clk='1' thenif (hou1="0010" and hou2="0011")and(min1="0101" and min2="1001") and (sec1="0101" and sec2="1001") thenhou2<="0000";elsif hou2="1001"and(min1="0101" and min2="1001") and (sec1="0101" and sec2="1001") thenhou2<="0000";elsif (hou2="1001"and md1='0' and md2="01")or (hou1="0010"andhou2="0011") thenhou2<="0000";--md<='1';elsif ((min1="0101" and min2="1001") and (sec1="0101" andsec2="1001"))or (md1='0' and md2="01") thenhou2<=hou2+1;--speak<=clk;end if;end if;end process h220;-----------------------------------------------分钟十位m110:process(clk,min2,sec1,sec2,md1,md2)beginif clk'event and clk='1' thenif (min1="0101" and min2="1001") and (sec1="0101" and sec2="1001") thenmin1<="0000";elsif min1="0101"and min2="1001"and (md1='0' and md2="00")thenmin1<="0000";elsif (min2="1001"and (sec1="0101" and sec2="1001")) or (min2="1001"and md1='0' and md2="00")thenmin1<=min1+1;end if;end if;--end if;end process m110;----------------------------------------------分钟个位m220:process(clk,sec1,sec2,md1,md2)beginif clk'event and clk='1' thenif min2="1001"and (sec1="0101" and sec2="1001")thenmin2<="0000";elsif min2="1001"and (md1='0' and md2="00")thenmin2<="0000";else if (sec1="0101" and sec2="1001") or(md1='0' and md2="00")thenmin2<=min2+1;end if;end if;end if;end process m220;---------------------------------------------秒十位s110:process(clk)beginif clk'event and clk='1' thenif (sec1="0101" and sec2="1001")thensec1<="0000";else if sec2="1001"thensec1<=sec1+1;end if;end if;end if;end process s110;--------------------------------------------秒个位s220:process(clk)beginif clk'event and clk='1' thenif sec2="1001" thensec2<="0000";else sec2<=sec2+1;end if;end if;end process s220;-------------------------------------------时间设置小时部分sethour1:process(clk,seth2)beginif clk'event and clk='1' thenif seth1="0010"and seth2="0011" thenseth1<="0000";elsif seth2="1001" thenseth1<=seth1+1;end if;end if;end process sethour1;-------------------------------------------sethour2:process(clk,md1,md2,seth1)beginif clk'event and clk='1' thenif (seth1="0010"and seth2="0011")or seth2="1001"thenseth2<="0000";elsif md1='1' and md2="00" thenseth2<=seth2+1;end if;end if;end process sethour2;-------------------------------------------时间设置分钟部分setmin1:process(clk,setm2)beginif clk'event and clk='1' thenif setm1="0101"and setm2="1001"thensetm1<="0000";elsif setm2="1001"thensetm1<=setm1+1;end if;end if;end process setmin1;----------------------------------------------setmin2:process(clk,md1,md2)beginif clk'event and clk='1'thenif setm2="1001"thensetm2<="0000";elsif md1='1' and md2="01"thensetm2<=setm2+1;end if;end if;end process setmin2;----------------------------------------------------------------------------------------闹铃speaker:process(clk1,hou1,hou2,min1,min2)beginif clk1'event and clk1='1'thenif seth1=hou1 and seth2=hou2 and setm1=min1 and setm2=min2 then speak<=clk1;else speak<='0';end if;end if;end process speaker;--------------------------------------------------------------------------------------disp:process(sel,md1,hou1,hou2,min1,min2,sec1,sec2,seth1,seth2,setm1, setm2)beginif sel="000" thenselout<="000";case h1 iswhen "0000"=>dout<="0111111";when "0001"=>dout<="0000110";when "0010"=>dout<="1011011";when others =>dout<="1000000";end case;elsif sel="001" thenselout<="001";case h2 iswhen "0000"=>dout<="0111111";when "0001"=>dout<="0000110";when "0010"=>dout<="1011011";when "0011"=>dout<="1001111";when "0100"=>dout<="1100110"; when "0101"=>dout<="1101101"; when "0110"=>dout<="1111101"; when "0111"=>dout<="0000111"; when "1000"=>dout<="1111111"; when "1001"=>dout<="1101111"; when others=>dout<="1000000"; end case;elsif sel="010" thenselout<="010";case m1 iswhen "0000"=>dout<="0111111"; when "0001"=>dout<="0000110"; when "0010"=>dout<="1011011"; when "0011"=>dout<="1001111"; when "0100"=>dout<="1100110"; when "0101"=>dout<="1101101"; when others=>dout<="1000000"; end case;elsif sel="011" thenselout<="011";case m2 iswhen "0000"=>dout<="0111111"; when "0001"=>dout<="0000110";when "0011"=>dout<="1001111"; when "0100"=>dout<="1100110"; when "0101"=>dout<="1101101"; when "0110"=>dout<="1111101"; when "0111"=>dout<="0000111"; when "1000"=>dout<="1111111"; when "1001"=>dout<="1101111"; when others=>dout<="1000000"; end case;elsif sel="100" thenselout<="100";case s1 iswhen "0000"=>dout<="0111111"; when "0001"=>dout<="0000110"; when "0010"=>dout<="1011011"; when "0011"=>dout<="1001111"; when "0100"=>dout<="1100110"; when "0101"=>dout<="1101101"; when others=>dout<="1000000"; end case;elsif sel="101" thenselout<="101";case s2 iswhen "0001"=>dout<="0000110";when "0010"=>dout<="1011011";when "0011"=>dout<="1001111";when "0100"=>dout<="1100110";when "0101"=>dout<="1101101";when "0110"=>dout<="1111101";when "0111"=>dout<="0000111";when "1000"=>dout<="1111111";when "1001"=>dout<="1101111";when others=>dout<="1000000";end case;end if;if md1='0' then---------------计时时间显示和设置模式h1<=hou1;h2<=hou2;m1<=min1;m2<=min2;s1<=sec1;s2<=sec2;else -----------闹铃时间现实和设置模式h1<=seth1;h2<=seth2;m1<=setm1;m2<=setm2;s1<="1111";s2<="1111";end if;end process disp;------------------------------------------end one;。

vhdl设计实例VHDL设计实例：数字电子钟引言：数字电子钟是一种常见的电子设备，用于显示当前时间。

本文将介绍如何使用VHDL设计一个简单的数字电子钟。

一、设计概述数字电子钟由时钟模块、数码管显示模块和控制模块组成。

时钟模块用于生成计时脉冲，数码管显示模块用于将时钟模块输出的计时脉冲转换为对应的数字显示，控制模块用于调整时钟和设置时间。

二、时钟模块设计时钟模块是整个电子钟的核心，它需要能够精确地生成计时脉冲。

使用VHDL语言，可以使用计数器和时钟分频器实现时钟模块。

计数器用于计数，时钟分频器用于将计数器的输出分频为1秒钟一次的脉冲。

三、数码管显示模块设计数码管显示模块用于将时钟模块输出的计时脉冲转换为数字显示。

在数码管显示模块中，每个数码管对应一个数字显示，通过切换不同的数码管，可以实现显示小时、分钟和秒钟。

使用VHDL语言，可以使用多路复用器和BCD转换器实现数码管显示模块。

四、控制模块设计控制模块用于调整时钟和设置时间。

通过增加按钮和减少按钮，可以实现调整时钟的功能。

通过设置按钮，可以进入设置时间的模式，并通过增加按钮和减少按钮设置小时、分钟和秒钟。

使用VHDL语言，可以使用状态机实现控制模块。

五、测试与验证在设计完成后，需要进行测试和验证。

可以使用仿真工具对设计的各个模块进行仿真，验证其功能是否正常。

同时，还可以将设计烧录到FPGA开发板上进行实际测试，确保数字电子钟能够正常工作。

六、总结本文以VHDL设计实例为题，详细介绍了数字电子钟的设计过程。

通过时钟模块、数码管显示模块和控制模块的设计，实现了一个简单的数字电子钟。

通过测试和验证，确保了设计的正确性和可靠性。

希望本文对读者理解VHDL设计实例并进行创作有所帮助。

通过自己的实践和研究，不断探索和创新，可以设计出更多实用的数字电子设备。

让我们一起努力，推动数字电子技术的发展！。
