海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块,对外接线端子图相对存在差异性,不用搞不清思绪,本文将海湾常用消防模块接线图(包括:输入模块、输出模块、输入输出模块、切换模块等)进行统一整理,让你一次看个够。
一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1:图1 GST-LD-8319对外接线端子图图中端子说明如下:Z1、Z2:接控制器二总线,无极性D1、D2:接直流24V,无极性O-、O+:输出,有极性GST-LD-8319输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N5819,且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图2:图2 系统构成图当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图3:图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中:Z1、Z2:与控制器信号二总线连接的端子I、G:与设备的无源常开触点(设备动作闭合报警型)连接;也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。
模块输入设定参数设为常开检线。
图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示,模块输入设定参数设为常闭检线。
图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意图如图7:图7 GST-LD-8319输入模块对外端子示意图其中:Z1、Z2:接火灾报警控制器信号二总线,无极性D1、D2:DC24V电源输入端子,无极性G、NG、V+、NO:DC24V有源输出辅助端子,出厂默认为有源输出:G和NG短接、V+和NO短接当需无源常开输出:应将G、NG、V+、NO之间的短路片断开。
海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品,今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。
海湾100B火灾声光警报器外形示意图如图2-19:HX-100B火灾声光警报器采用壁挂式安装,在普通高度空间下,以距顶棚0.2m处为宜。
火灾声光警报器接线端子示意图如图2-20:其中:Z1、Z2:与火灾报警控制器信号二总线连接的端子,对于HX-100A型火灾声光警报器,此端子无效D1、D2:与DC24V电源线连接的端子,无极性S1、G:外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动,系统接线示意图如图2-21:布线要求:信号二总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2;S1、G采用阻燃RV线,截面积≥0.5mm2。
HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理(这种方式中,消火栓按钮按下,O、G端输出DC24V电源,可直接控制消防泵的启动,泵运行后,泵控制箱上的无源动作触点信号通过I、G端返回按钮,可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时,应通过GST-LD-8302切换模块进行转换,通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示:海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图,海湾消防报警按钮常用型号有:J-SAM-GST9121和J-SAM-GST9122两种。
一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。
其中:Z1、Z2:无极性信号二总线接线端子。
K1、K2:额定DC30V/100mA无源常开输出端子,当报警按钮按下时,输出触点闭合信号,可直接控制外部设备。
海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图,包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。
一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7:其中:Z1、Z2:无极性信号二总线接线端子K1、K2:无源常开触点,用于直接启泵控制时,需外接24V电源应用方法:J-SAM-GST9123型消火栓按钮与火灾报警控制器与泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。
采用总线制起泵方式时,消火栓按钮直接和信号二总线连接,消火栓按钮总线制起泵方式应用接线示意图如图2-10:这种方式中,消火栓按钮按下,即向控制器发出报警信号,控制器发出启泵命令并确认泵已启动后,将点亮消火栓按钮上的绿色回答指示灯。
采用消火栓按钮直接起泵方式应用接线示意图如图2-11:这种方式中,消火栓按钮按下,可直接控制消防泵的启动,泵运行后,火灾报警控制器确认泵已启动后,将点亮消火栓按钮上的绿色回答指示灯。
二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中:Z1、Z2:接控制器二总线,无极性D1、D2:接直流24V,无极性O、G:有源DC24V/100mA输出I、G:无源回答输入应用方法:J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵(参照第二章1.3节J-SAM-GST9123消火栓按钮),也可以采用多线制方式直接启动消防泵,应用示意图如图2-13。
这种方式中,消火栓按钮按下,O、G端输出DC24V电源,可直接控制消防泵的启动,泵运行后,泵控制箱上的无源动作触点信号通过I、G端返回按钮,可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时,应通过GST-LD-8302切换模块进行转换,通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示:海湾消防电话模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8304为海湾消防电话模块,本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以与应用方法。

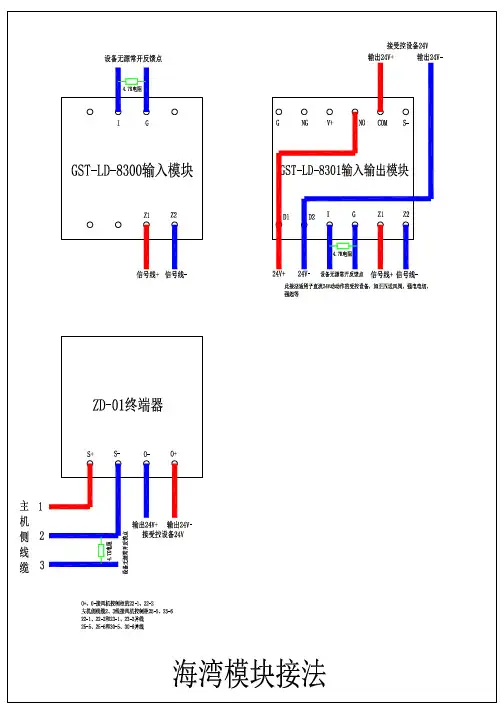

常用海湾消防模块接线图一、 GST-LD-8319输入模块对外接线端子图如图1-33 :图中端子说明以下:Z1 、 Z2 :接控制器二总线,无极性D1 、 D2 :接直流 24V ,无极性O- 、O+ :输出,有极性GST-LD-8319 输入模块与非编码探测器串连连结时,探测器的底座上应接二极管1N5819 ,且输出回路终端一定接GST-LD-8320 或 GST-LD-8320A 终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统组成图如图1-34 :当终端器不作为探测器底座使用时,应加装上盖,系统组成图如图1-35 :二、 GST-LD-8300 输入模块本模块的外形及构造与GST-LD-8319 输入模块同样,安装方法也同样,其对外端子表示如图2-29此中:Z1 、 Z2 :与控制器信号二总线连结的端子I、G:与设施的无源常开触点(设施动作闭合报警型)连结;也可经过电子编码器设置为常闭输入模块与拥有常开无源触点的现场设施连结方法如图2-30 所示。
模块输入设定参数设为常开检线。
模块与拥有常闭无源触点的现场设施连结方法如图2-31 所示,模块输入设定参数设为常闭检线。
三、 GST-LD-8301 输入输出模块GST-LD-8301 模块的外形尺寸及构造与GST-LD-8319 输入模块同样,安装方法也同样,其对外端子表示图如图2-32 :此中:Z1 、 Z2 :接火灾报警控制器信号二总线,无极性D1 、 D2 :DC24V 电源输入端子,无极性G、 NG 、V+ 、 NO :DC24V有源输出协助端子,出厂默以为有源输出:G 和 NG 短接、 V+ 和 NO 短接当需无源常开输出:应将G、 NG 、V+ 、NO 之间的短路片断开。
I、G:与被控制设施无源常开触点连结,用于实现设施动作回答确认(也可经过电子编码器设为常闭输入或自回答)COM 、 S-:有源输出端子,启动后输出DC24V , COM 为正极、 S-为负极COM 、 NO :无源常开输出端子模块输入端假如设置为“常开检线”状态输入,模块输入线尾端(远离模块端)一定并联一个 4.7k Ω的终端电阻;模块输入端假如设置为“常闭检线”状态输入模块输入线尾端(远离模块端)一定串连一个 4.7k Ω的终端电阻。
