GST-LD-8303双输入/双输出模块安装使用说明书(Ver.6.01,2006.04)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (1)四、结构特征与工作原理 (1)五、安装与布线 (2)六、测试 (3)七、使用及操作 (3)八、应用方法 (4)九、注意事项 (4)一、概述GST-LD-8303双输入/双输出模块（以下简称模块），主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。
例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。
用于防火卷帘门的位置控制时，既能控制其从上位到中位、从中位到下位，同时也能确认是处于上、中、下的哪一位。
二、特点1.提供两组常开、常闭触点，触点容量为DC24V/5A；2.提供DC24V/1A输出，可与常开、常闭触点接成有源输出；3.两组输入端，可现场分别设为常开、常闭或自回答方式，可与无源触点连接；4.占用两个地址，地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；5.输出信号采用光电隔离技术，使用安全，对工频干扰有良好的抑制；6.由微处理器对运行情况进行监视，给出诊断信息；7.电路部分和接线底壳采用插接方式，接触可靠、便于施工。
三、技术特性1.工作电压：信号总线电压：24V 允许范围：16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA 总线启动电流≤4mA电源监视电流≤4mA 电源启动电流≤15mA3.输出容量：输出触点容量为DC24V/5A有源输出容量为DC24V/1A4.输出控制方式：继电器常开/常闭无源触点输出5.动作指示灯：红色（巡检时闪亮，动作时常亮）6.编码方式：电子编码方式，占用两个总线编码点，第二个编码点为第一个编码点自动加1，第一个编码点的编码范围可在1～242之间任意设定7.线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接8.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露9.外形尺寸：120mm×80mm×43mm10.壳体材料和颜色：ABS，象牙白11.重量：205g(带底壳)12.安装孔距：65mm四、结构特征与工作原理1.模块外形示意图如图1所示。
海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。
一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：图2 系统构成图当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。
模块输入设定参数设为常开检线。
图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。
图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：图7 GST-LD-8319输入模块对外端子示意图其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

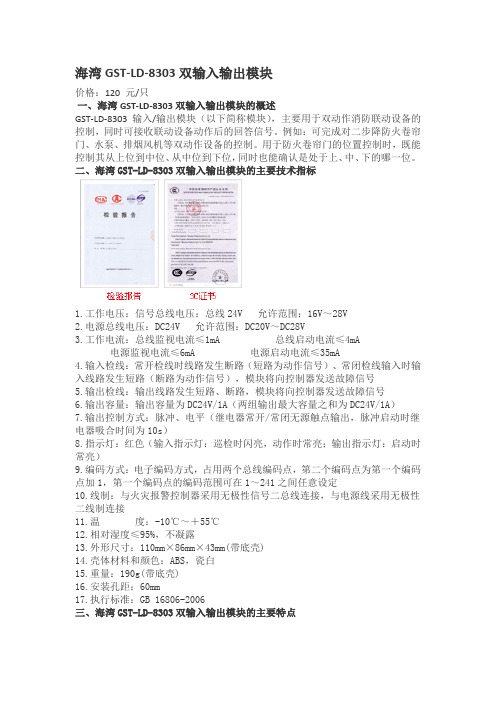

海湾GST-LD-8303双输入输出模块价格：120 元/只一、海湾GST-LD-8303双输入输出模块的概述GST-LD-8303输入/输出模块（以下简称模块），主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。
例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。
用于防火卷帘门的位置控制时，既能控制其从上位到中位、从中位到下位，同时也能确认是处于上、中、下的哪一位。
二、海湾GST-LD-8303双输入输出模块的主要技术指标1.工作电压：信号总线电压：总线24V 允许范围：16V～28V2.电源总线电压：DC24V 允许范围：DC20V～DC28V3.工作电流：总线监视电流≤1mA总线启动电流≤4mA电源监视电流≤6mA电源启动电流≤35mA4.输入检线：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号5.输出检线：输出线路发生短路、断路，模块将向控制器发送故障信号6.输出容量：输出容量为DC24V/1A（两组输出最大容量之和为DC24V/1A）7.输出控制方式：脉冲、电平（继电器常开/常闭无源触点输出，脉冲启动时继电器吸合时间为10s）8.指示灯：红色（输入指示灯：巡检时闪亮，动作时常亮；输出指示灯：启动时常亮）9.编码方式：电子编码方式，占用两个总线编码点，第二个编码点为第一个编码点加1，第一个编码点的编码范围可在1～241之间任意设定10.线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接11.温度：-10℃～＋55℃12.相对湿度≤95%，不凝露13.外形尺寸：110mm×86mm×43mm(带底壳)14.壳体材料和颜色：ABS，瓷白15.重量：190g(带底壳)16.安装孔距：60mm17.执行标准：GB 16806-2006三、海湾GST-LD-8303双输入输出模块的主要特点1.提供两组有源输出。

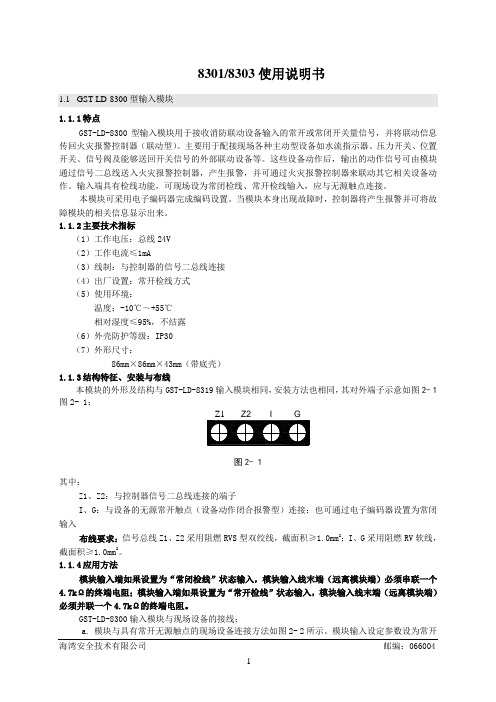

8301/8303使用说明书1.1 GST-LD-8300型输入模块 1.1.1 特点GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。
这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。
输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。
本模块可采用电子编码器完成编码设置。
当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。
1.1.2 主要技术指标（1）工作电压：总线24V （2）工作电流≤1mA（3）线制：与控制器的信号二总线连接 （4）出厂设置：常开检线方式 （5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）外壳防护等级：IP30 （7）外形尺寸：86mm ×86mm ×43mm （带底壳） 1.1.3 结构特征、安装与布线本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2- 1图2- 1：Z2Z1GI图2- 1其中：Z1、Z2：与控制器信号二总线连接的端子I 、G ：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入布线要求：信号总线Z1、Z2采用阻燃RVS 型双绞线，截面积≥1.0mm 2；I 、G 采用阻燃RV 软线，截面积≥1.0mm 2。
1.1.4 应用方法模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7k Ω的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7k Ω的终端电阻。
GST-LD-8300输入模块与现场设备的接线：a. 模块与具有常开无源触点的现场设备连接方法如图2- 2所示。
![海湾消防模块安装接线示意图(整理二)[1]](https://img.taocdn.com/s1/m/385245cb9ec3d5bbfd0a7460.png)

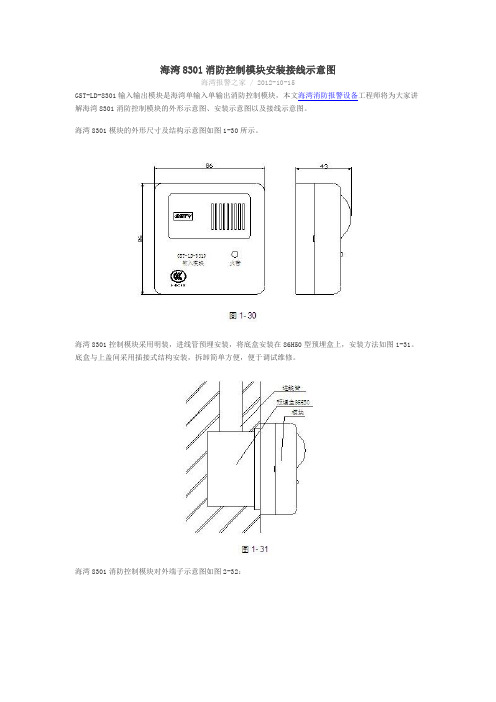

海湾8301消防控制模块安装接线示意图海湾报警之家 / 2012-10-15GST-LD-8301输入输出模块是海湾单输入单输出消防控制模块，本文海湾消防报警设备工程师将为大家讲解海湾8301消防控制模块的外形示意图、安装示意图以及接线示意图。
海湾8301模块的外形尺寸及结构示意图如图1-30所示。
海湾8301控制模块采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法如图1-31。
底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。
海湾8301消防控制模块对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。
应用方法模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7k Ω的终端电阻。
模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。
a.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图2-33(无源常开检线输入)、图2-34所示（无源常闭检线输入)：b.模块无源输出触点控制设备的接线示意图如图2-35(无源常开检线输入)、图2-36所示(无源常闭检线输入)：海湾卷帘门两步降消防模块安装接线示意图海湾报警之家 / 2012-10-15GST-LD-8303输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。

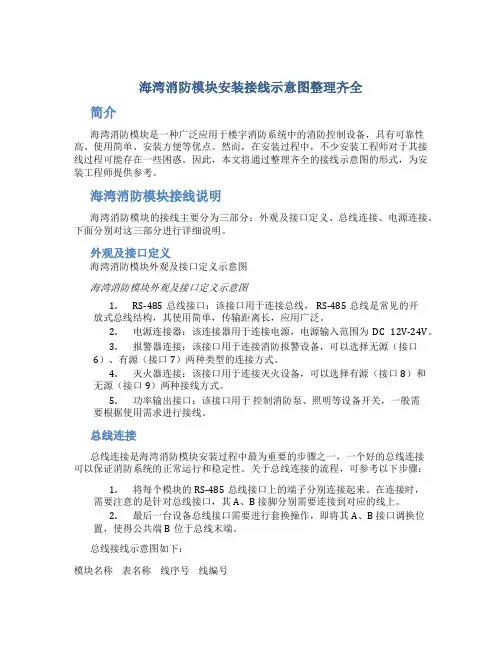

海湾消防模块安装接线示意图整理齐全简介海湾消防模块是一种广泛应用于楼宇消防系统中的消防控制设备，具有可靠性高、使用简单、安装方便等优点。
然而，在安装过程中，不少安装工程师对于其接线过程可能存在一些困惑。
因此，本文将通过整理齐全的接线示意图的形式，为安装工程师提供参考。
海湾消防模块接线说明海湾消防模块的接线主要分为三部分：外观及接口定义、总线连接、电源连接。
下面分别对这三部分进行详细说明。
外观及接口定义海湾消防模块外观及接口定义示意图海湾消防模块外观及接口定义示意图1.RS-485总线接口：该接口用于连接总线， RS-485总线是常见的开放式总线结构，其使用简单，传输距离长，应用广泛。
2.电源连接器：该连接器用于连接电源，电源输入范围为DC 12V-24V。
3.报警器连接：该接口用于连接消防报警设备，可以选择无源（接口6）、有源（接口7）两种类型的连接方式。
4.灭火器连接：该接口用于连接灭火设备，可以选择有源（接口8）和无源（接口9）两种接线方式。
5.功率输出接口：该接口用于控制消防泵、照明等设备开关，一般需要根据使用需求进行接线。
总线连接总线连接是海湾消防模块安装过程中最为重要的步骤之一，一个好的总线连接可以保证消防系统的正常运行和稳定性。
关于总线连接的流程，可参考以下步骤：1.将每个模块的RS-485总线接口上的端子分别连接起来。
在连接时，需要注意的是针对总线接口，其A、B 接脚分别需要连接到对应的线上。
2.最后一台设备总线接口需要进行套换操作，即将其A、B 接口调换位置，使得公共端B位于总线末端。
总线接线示意图如下：模块名称表名称线序号线编号模块 A TB1 1 A模块 B TB1 2 B模块 C TB1 3 A模块 D TB1 4 B模块 E TB1 5 A模块 F TB1 6 B模块 G TB1 7 A模块 H TB1 8 B模块 I TB1 9 A模块 J TB1 10 B电源连接海湾消防模块采用直流电源供电，电源输入范围DC 12V-24V。
安装、使用产品前，请阅读安装使用说明书GST-LD-8301输入/输出模块安装使用说明书(Ver.1.02,2008.02)一、概述GST-LD-8301输入/输出模块(以下简称模块)，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。
二、特点1.输出可设置为有源输出或无源输出方式。
2.输入、输出具有检线功能。
3.输入端可现场设为常开检线、常闭检线或自回答方式，可与无源触点连接。
4.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
5.电路部分和接线底壳采用插接方式，接触可靠、便于施工。
三、技术特性1.工作电压：信号总线电压：总线24V 允许范围： 16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA 总线启动电流≤3mA电源监视电流≤5mA 电源启动电流≤20mA3.输入检线：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号4.输出检线：输出线路发生短路、断路，模块将向控制器发送故障信号5.输出容量：无源输出：容量为DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流有源输出：容量为DC24V/1A6.输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）7.指示灯：红色（输入指示灯：巡检时闪亮，动作时常亮；输出指示灯：启动时常亮）8.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定9.线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接10.使用环境：温度： -10℃～+55℃相对湿度≤95%，不凝露11.外形尺寸：86mm×86mm×43mm(带底壳)12.壳体材料和颜色：ABS，瓷白13.重量：约145g(带底壳)14.安装孔距：60mm15.执行标准：GB 16806-2006四、结构特征与工作原理1.模块外形示意图如图1所示。
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
GST-LD-IE8301输入/输出模块安装使用说明书（Ver.1.04,2010.04）海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (1)四、结构特征与工作原理 (2)五、安装与布线 (2)六、测试 (3)七、使用及操作 (3)八、应用方法 (5)九、常见故障及维修 (6)十、注意事项 (6)十一、备附件 (7)一、概述GST-LD-IE8301输入/输出模块（以下简称模块），是一款功能强大、应用广泛的编码工业模块。
模块可以通过设置不同的工作模式，实现下列功能：启动消防联动设备，如排烟阀、送风阀、防火阀等，同时接收设备的动作回答信号模块不能用于气体灭火设备的控制。
模块符合GB 16806-2006中的相关规定。
二、特点1. 抗电磁干扰能力卓越。
2. 可直接控制交流220V供电设备。
3. 输入输出端均有检线功能。
4. 工作模式可通过电子编码器设置，以实现不同的功能。
5. 地址码为电子编码，可由电子编码器设置，也可由控制器更改，工程调试灵活简便。
三、技术特性1. 工作电压•总线电压：24V 允许范围：16V～28V；•电源电压：DC24V 允许范围：DC20V～DC28V。
2. 工作电流•总线电流≤0.6mA；•电源监视电流≤15mA。
3. 输出•继电器输出：一组常开/常闭触点，容量为AC220V/5A或DC30V/5A；•DC24V输出：最大输出电流为1A。
4. 指示•输入指示灯：红色，正常监视状态闪亮，有输入信号时点亮；•输出指示灯：红色，启动输出时点亮，其它状态熄灭。
5. 编码方式电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定。
6. 工作模式：共有3种工作模式，可通过设置不同的参数来选择工作模式。
7. 使用环境•温度：-40℃～+70℃•相对湿度≤95%，不凝露•可室外使用8. 壳体材料：压铸铝合金9. 外形尺寸：195mm×275mm×86mm10. 防护等级：IP6711. 安装孔距：185mm（不使用安装板）或255mm（使用安装板），参见图2、3。

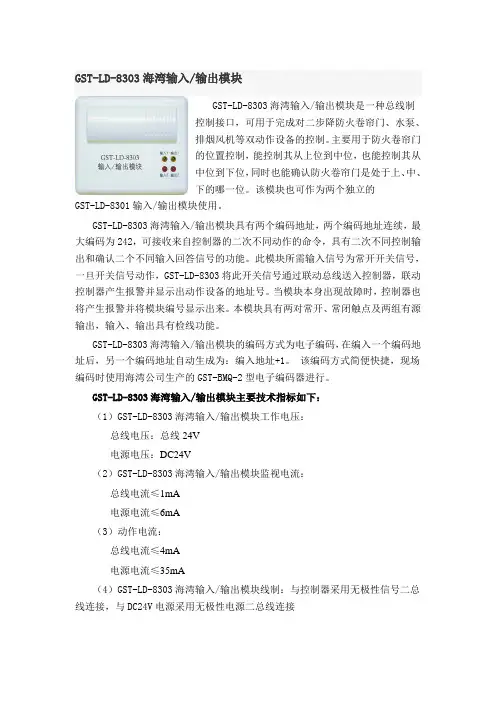

GST-LD-8303海湾输入/输出模块GST-LD-8303海湾输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。
