常用海湾消防模块接线图

海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：图2 系统构成图当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。

模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：图7 GST-LD-8319输入模块对外端子示意图其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

海湾8301消防控制模块接线图海湾GST-LD-8301型输入/输出模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

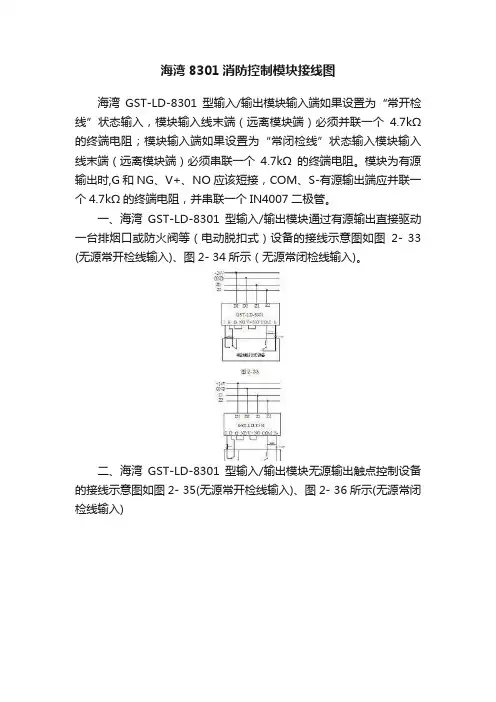

一、海湾GST-LD-8301型输入/输出模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图2- 33 (无源常开检线输入)、图2- 34所示（无源常闭检线输入)。

二、海湾GST-LD-8301型输入/输出模块无源输出触点控制设备的接线示意图如图2- 35(无源常开检线输入)、图2- 36所示(无源常闭检线输入)海湾8301消防控制模块接线图海湾GST-LD-8301型输入/输出模块接线方法：1、Z1、Z2：接火灾报警控制器信号二总线，无极性；2、D1、D2：DC24V电源输入端子，无极性；3、G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短；4、接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开；5、I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）；6、COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极；7、COM、NO：无源常开输出端子；布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。

海湾经常使用83系列消防模块接线图整理汇总有11个左右的，对外接线端子图相对存在不同性，不用弄不清思绪，本文将海湾经常使用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

一、点击图片进入输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z一、Z2：接操纵器二总线，无极性D一、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必需接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座利用，即在此终端器上可安装非编码探测器，其系统组成图如图2：图2 系统组成图当终端器不作为探测器底座利历时，应加装上盖，系统组成图如图3：图3 系统组成图二、点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方式也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示用意其中：Z一、Z2：与操纵器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方式如图5所示。

模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方式模块与具有常闭无源触点的现场设备连接方式如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方式三、GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方式也相同，其对外端子示用意如图7：图7 GST-LD-8319输入模块对外端子示用意其中：Z一、Z2：接火灾报警操纵器信号二总线，无极性D一、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默以为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：图2 系统构成图当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。

模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：图7 GST-LD-8319输入模块对外端子示意图其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

海湾消防模块接线大全海湾报警之家 / 2012-09-29本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及构造与GST-LD-8319输入模块一样，安装方法也一样，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点〔设备动作闭合报警型〕连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及构造与GST-LD-8319输入模块一样，安装方法也一样，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作答复确认〔也可通过电子编码器设为常闭输入或自答复〕COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端假如设置为“常开检线〞Ω的终端电阻；模块输入端假如设置为“常闭检线〞ΩΩ的终端电阻，并串联一个IN4007二极管。

常用海湾消防模块接线图沃特消防网/ 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

海湾—消防模块接线图1、GST-LD-8300A输入模块GST-LD-8300A输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。

这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

GST-LD-8300A输入模块与现场设备的接线：a.模块与具有常开无源触点的现场设备连接方法如图①所示。

模块输入设定参数设为常开检线。

b.模块与具有常闭无源触点的现场设备连接方法如图②所示，模块输入设定参数设为常闭检线。

GST-LD-8300A输入模块接线图①GST-LD-8300A输入模块接线图②GST-LD-8301A输入/输出模块模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

输出控制电压可由被控设备提供，若被控设备不能提供，可从模块DC24V电源侧取电。

模块无源输出触点控制设备，模块与被控制设备的接线示意图如图2-39图2-40（图①输入常开检线，图②入常闭检线）:GST-LD-8301A输入/输出模块接线图①图②注意：部分防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小，容易受到线路或空间干扰自身产生误动作，不建议使用。

常用海湾消防模块接线图沃特消防网 / 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括： 输入输岀模块、输入模块、输岀模块等。

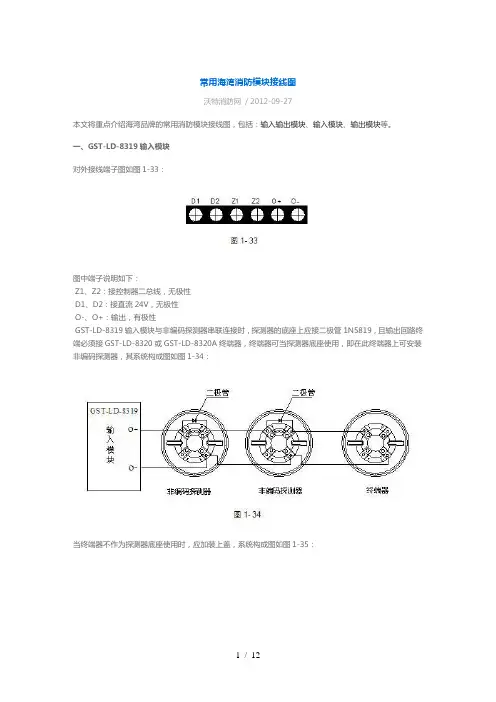

一、GST-LD-8319 输入模块 对外接线端子图如图1-33 :图 1-33图中端子说明如下：Z1、Z2 :接控制器二总线，无极性 D1、D2 :接直流24V ，无极性 O-、O+ :输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输岀回路终端必须接GST-LD-8320 或GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装 非编码探测器，其系统构成图如图1-34 :菲编码搁W 蛊菲編码探测器 谿靖器当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图二概管 二根管X0-辅入模块1-35 :、GST-LD-8300 输入模块本模块的外形及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意如图2-2921 Z2 I G图 2- 29其中：Z1、Z2 :与控制器信号二总线连接的端子I 、G :与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入 模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

二极管二根管O 0輸入模块非扁码探测器S 1-35GST-LD-S315S 2- 30模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301 输入输出模块GST-LD-8301模块的外形尺寸及结构与 GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意 图如图2-32 :----------------------- 1-----------------------Z1 Z2IG1丰苫暫忑k常闭触授 现场设备Z1 22 DI D2 G FJG V+ NO I G COM S-® 2-32其中：Z1、Z2 :接火灾报警控制器信号二总线，无极性D1、D2 : DC24V电源输入端子，无极性G、NG、V+、NO : DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

常用海湾消防模块接线图沃特消防网/ 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

8305输出模块接线示意图（用于广播）
8300输入模块接线示意图
（用于信号阀、水流指示器、70。

防火阀、压力开关）
8301输入/输出模块接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
常开触点
反馈线
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
接设备箱控制点
接设备箱反馈点
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
接设备箱控制点
（用于电梯机房、水泵房、风机房、报警阀间）
接主机电话线
（用于手动报警按钮插孔电话前端，手报应少于100只）
风机终端器接线图。

常用海湾消防模块接线图汇总海湾消防是指对石油化工及危险品等行业中海湾装置内发生的火灾进行消灭、控制及阻隔火势蔓延的一种消防方式。

为了实现海湾消防的目标，需要采用具备可靠性、稳定性、安全性及灵活性的海湾消防模块。

本文档旨在为消防从业人员提供常用的海湾消防模块接线图汇总，以帮助消防从业人员正确、快速地安装和使用海湾消防模块。

海湾消防模块接线图模块1：气溶胶消防模块接线图接线图如下：┌───人员呼叫控制器─┐ ┌───气溶胶控制器─┐ │ └──────────连接线────┤ └───连接线────消防气瓶│ │ │ ┌───火灾报警控制器───连接线────┤ │ │ │ │ │ │ │ │ │ │ │ │ └───────连接线──┤ │ 楼层备件区│ ││ │└───────连接线───火灾探测器─┘模块2：消防水霧消防模块接线图接线图如下：消防水泵水泵起点│ ││ │┌─┘ ┌─┘│ ┌───────连接器───────┐│ │ ││ │ ┌───消防水雾室内监控器─┐└───────┤ │ └──连接线────火灾探测器│ │ │└─┤ ┌───消防水雾室内喷头──┤──连接线───火灾探测器│ │ ││ └───消防水雾室外喷头───┘│ │└──连接线───连接器─────┘消防水源模块3：干粉消防模块接线图接线图如下：┌──────火灾探测器连接线──┐│ ││ │┌──┴───连接线─干粉控制柜─连接线───干粉容器───消防喷头│ │ │ ││ │ └───────连接线─火灾探测器────┘│ ││ ││ └───超声波或光纤极限水位开关│││ │└──连接线────消防水源模块4：泡沫消防模块接线图接线图如下：变频器││消防水泵启停器││ ││ ││ ┌──┴──┐│ │箱式泡沫灭火器││ │ └───连接线───消防喷头│ │消防水泵│ └──连接线───泡沫喷头│ ││ │└─────┼────────────────────连接线────消防供水管阀门│冷却水源以上是消防模块常用的接线图汇总，希望能对消防从业人员在日常工作中提供便利，为海湾安全保驾护航。

常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。
